Popis produktu NICE OLTRE 1824 - samostatný pohon pre krídlové brány do krídla 1,8m/100kg
NICE OLTRE1824 – skrytý pohon krídlovej brány
NICE OLTRE1824 je samostatný elektromechanický pohon pre rezidenčné krídlové brány, pre jedno krídlo do 1,8 m a 100 kg. Motor 24 V DC sa ukryje do dutého zvislého profilu krídla pri jeho osi otáčania. Spodná časť sa kotví k podkladu. Je nevratný; pri výpadku elektriny umožňuje ručné odblokovanie pákou.
Na ovládanie potrebuje samostatnú riadiacu jednotku NICE MC824L. Napätie motora 24 V DC neznamená, že sa centrála pripája na 24 V zo siete: jej sieťový prívod je 230 V AC.
| Rýchla navigácia | |
|---|---|
| Výber pohonu | Príslušenstvo |
| Balenie a riadenie | Montáž |
| Rozmery | Odblokovanie |
| Kabeláž | Zapojenie |
| Fotobunky | Prvé spustenie |
| Nastavenia | Ovládače |
| Diagnostika | Údržba |
| Parametre | Manuál PDF |
Kedy zvoliť OLTRE1824
Je vhodný tam, kde má zostať vzhľad krídlovej brány čistý, bez viditeľného piestového pohonu alebo ramena. Priestor na motor treba pripraviť už v konštrukcii krídla. Profil musí mať vnútorný priestor pre motor s priemerom najmenej 56 mm a upevnenie musí umožniť presnú súososť s pántmi.
| Jedno krídlo | Najviac 1,8 m / 100 kg; výber závisí aj od ľahkého chodu, výplne a vetra. |
|---|---|
| Rýchlosť otvorenia | Približne 10 s na 90° pri menovitých podmienkach; rozbeh a spomalenie ovplyvňujú celý čas. |
| Prevádzka | Do 60 cyklov za hodinu pri menovitom krútiacom momente. Jeden cyklus je otvorenie a zatvorenie. |
| Mechanické dorazy | Pevné dorazy otvorenia aj zatvorenia sú potrebné pre správny chod a učenie; nie sú súčasťou pohonu. |
Krídlo sa musí ručne pohybovať ľahko a bez zadrhávania. Silu motora nepoužívajte na prekonávanie chybného pántu alebo nesprávne zavesenej brány.
Samostatný motor a riadiaca jednotka
Táto karta je pre jeden motor OLTRE1824, nie pre kompletnú automatizáciu celej brány. Pre dvojkrídlovú bránu sú potrebné dva motory. MC824L ovláda jeden alebo dva OLTRE1824 bez enkodéra; motor má dva napájacie vodiče. Pri jednom motore sa používa výstup M2 a M1 zostáva voľný.
Označenia MC824L a MC824H nie sú zameniteľné. Pre OLTRE voľte MC824L; rovnaké napätie motorov nestačí na výber inej centrály. Fotobunky, maják, prijímač a ovládače sa vyberajú podľa zostavy.
Príslušenstvo k pohonu
| Prvok | Použitie |
|---|---|
| Samostatná centrála | NICE MC824L pre jeden alebo dva motory OLTRE1824 bez enkodéra. |
| Fotobunky BlueBUS | NICE EPMB alebo NICE EPSB – úzka verzia. Dvojvodičové napájanie a komunikácia bez polarity; po zmene sa vykoná učenie zariadení. |
| Maják | NICE ELDC pre nízkonapäťový výstup FLASH. Sieťový maják ELAC na tento výstup nepatrí. |
| Rádiové ovládanie | NICE OXIBD do zásuvky SM a kompatibilné ovládače NICE. Typ a kódovanie ovládača musia zodpovedať prijímaču. |

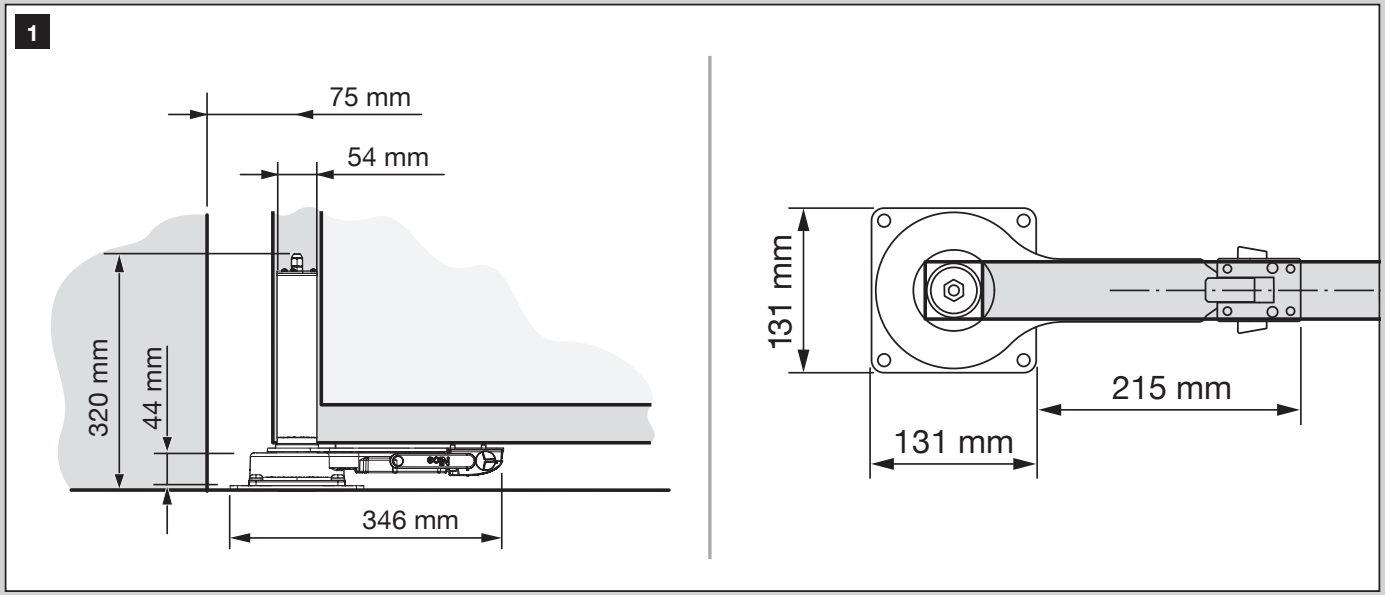

Rozmery a poloha osi
Vonkajší priemer valcovej časti motora je 54 mm. Pri príprave profilu počítajte s vnútornou vôľou a polohou pántov; vonkajší rozmer jokla sám osebe nestačí.

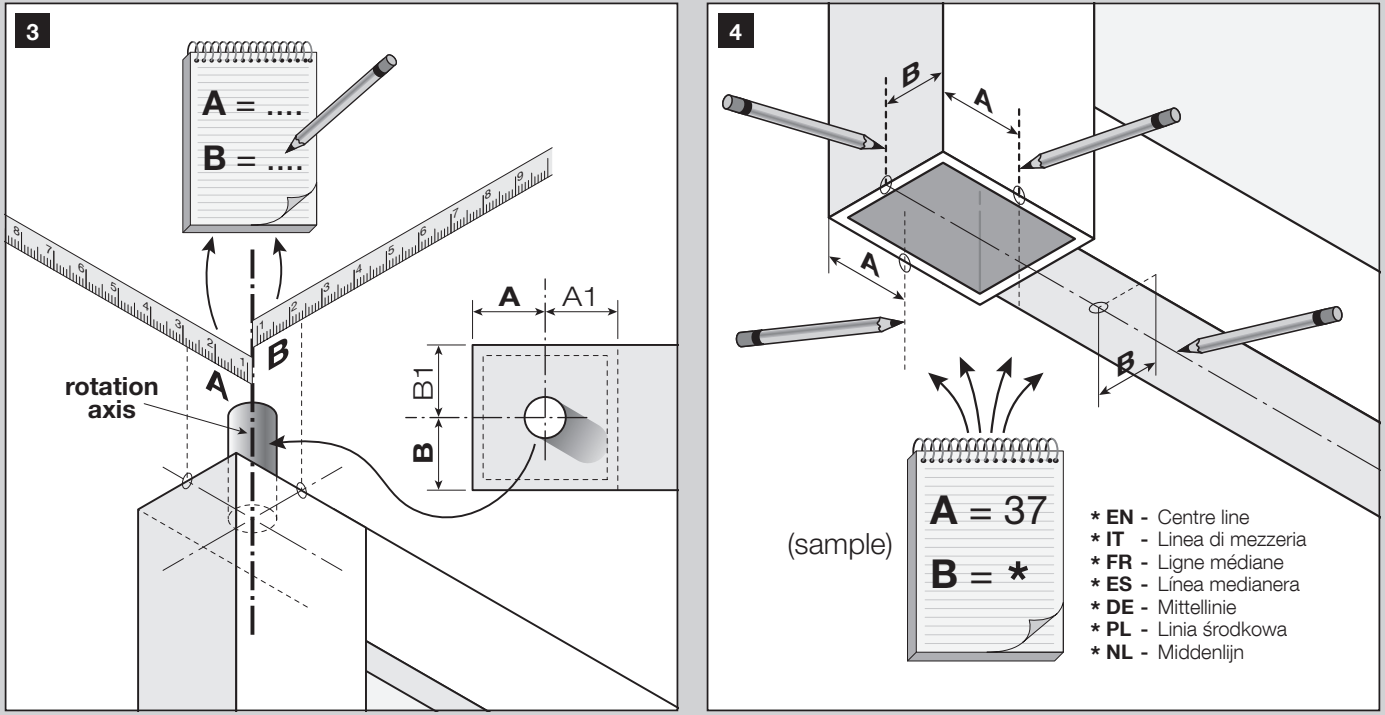

Vzdialenosti A, A1, B a B1 musia byť najmenej 31 mm. Merajú sa od osi otáčania po príslušné vnútorné steny profilu podľa obrázka. Poloha montážnej dosky a motora sa určuje podľa skutočnej osi pántov, nie podľa stredu profilu odhadom.
Montáž pohonu do krídla
Montáž a elektrické zapojenie zverte kvalifikovanému technikovi. Pred prácou odpojte sieť aj prípadnú zálohu. Krídlo zaistite proti pádu a samovoľnému pohybu.
- Overte pevnosť brány, ľahký chod a spoločnú os pántov. Pripravte pevné dorazy otvorenia a zatvorenia.

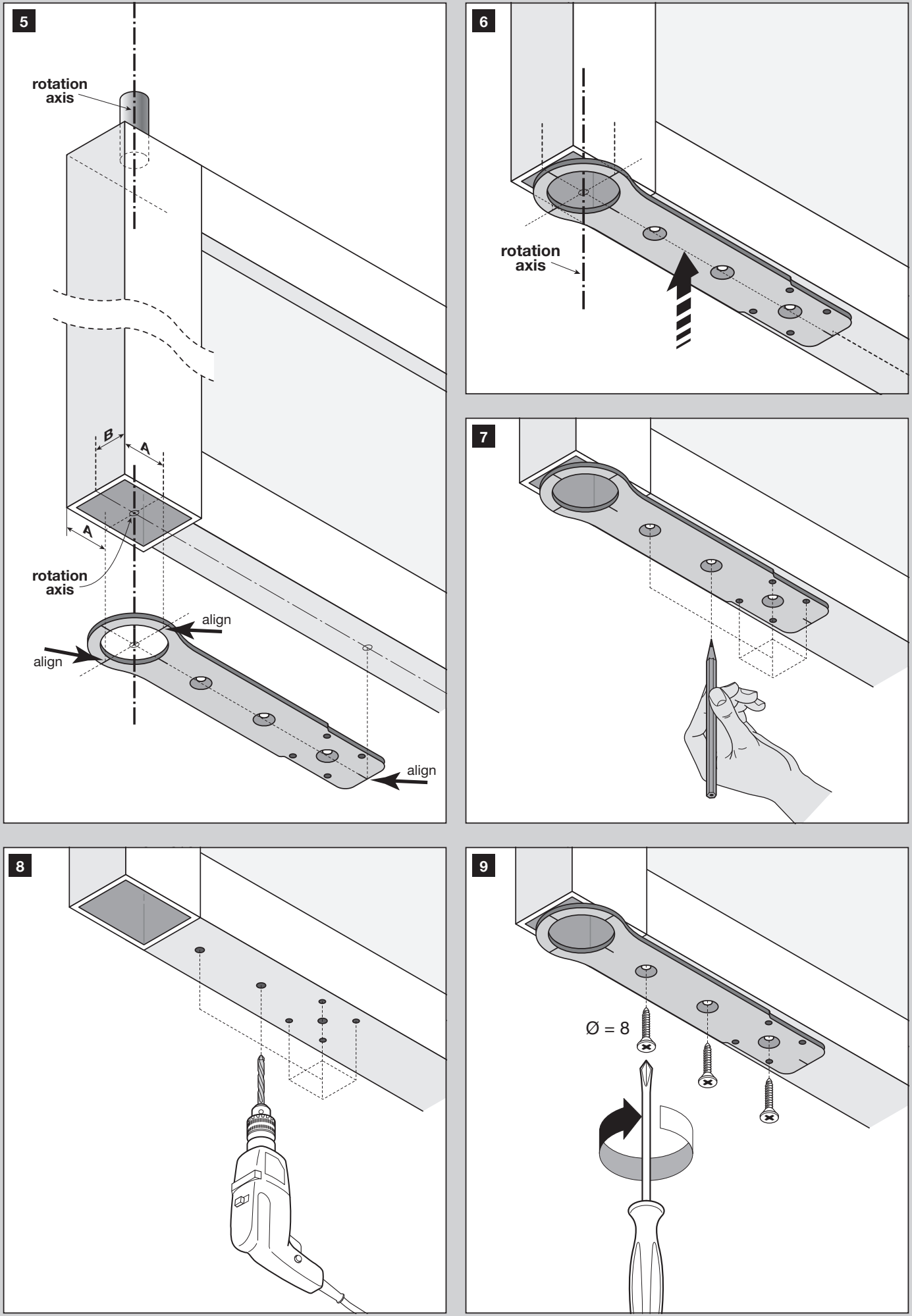

- Zmerajte polohu osi v profile a preneste ju na montážnu šablónu. Dosku vyrovnajte s osou podľa obrázkov 5–7.
- Vyvŕtajte upevňovacie otvory podľa šablóny; na obrázku 8 sú otvory Ø 8 mm. Namontujte dosku bez jej skrútenia.

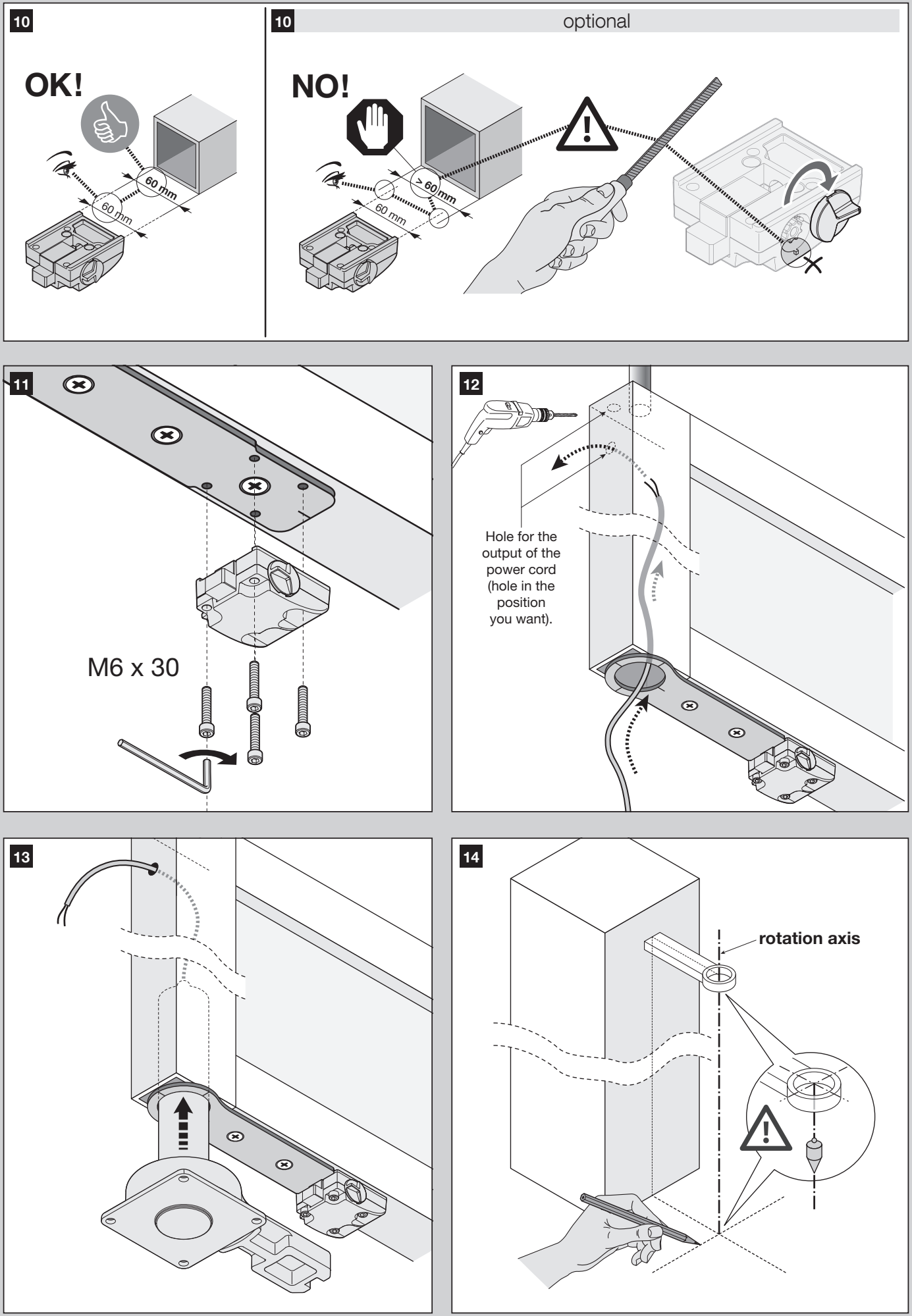

- Pripravte priechod kábla a motorovú časť podľa obrázkov 10–14. Do prevodu neudierajte kladivom. Použite upevnenie M6 × 30 podľa výkresu.

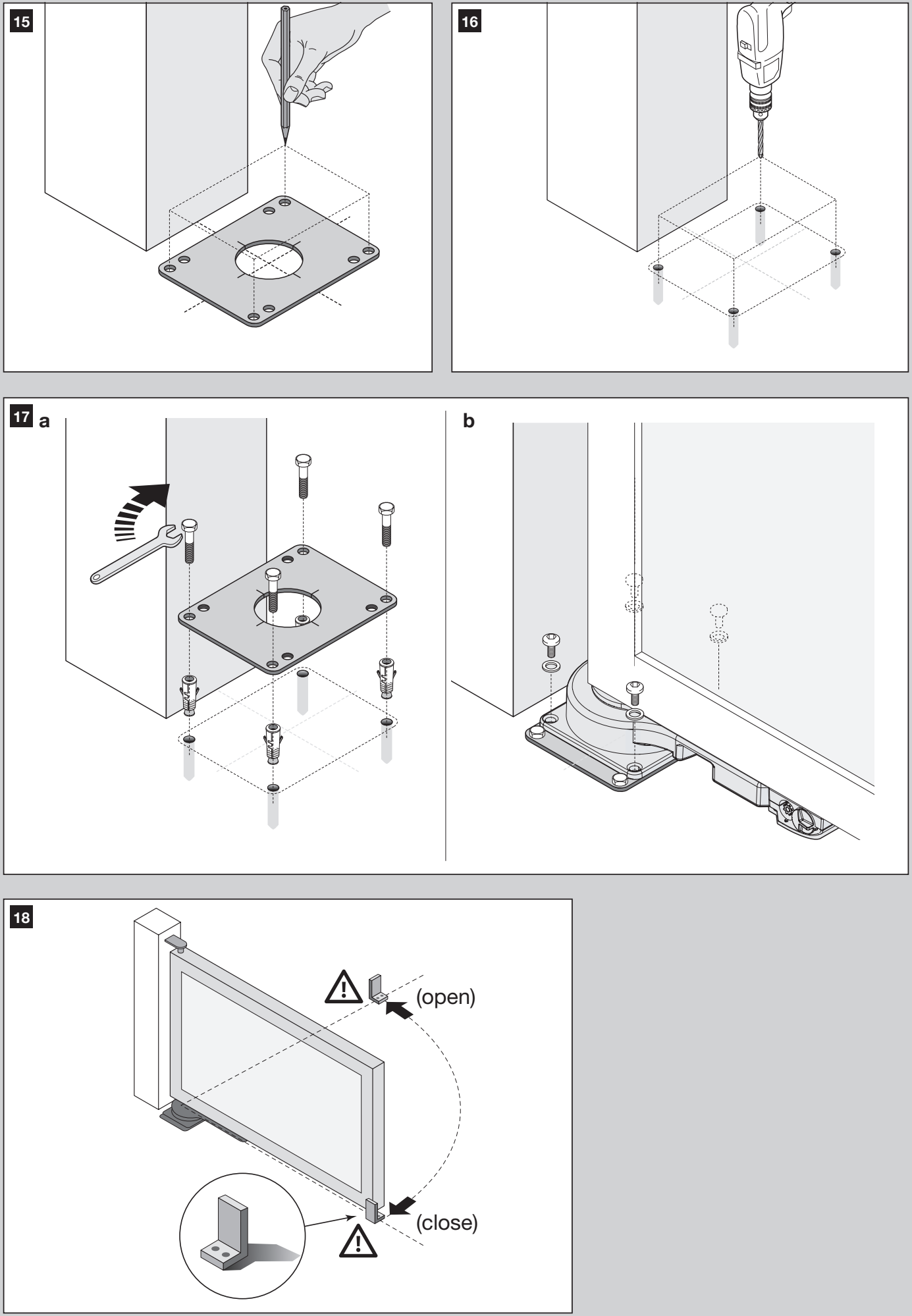

- Motor vložte do profilu, pripojte k montážnej doske a spodnú základňu presne preneste na podklad. Vyvŕtajte a ukotvite ju podľa obrázkov 15–17.
- Odblokované krídlo ručne preskúšajte v celom rozsahu. Skontrolujte súososť, kábel a voľný pohyb až po oba dorazy.

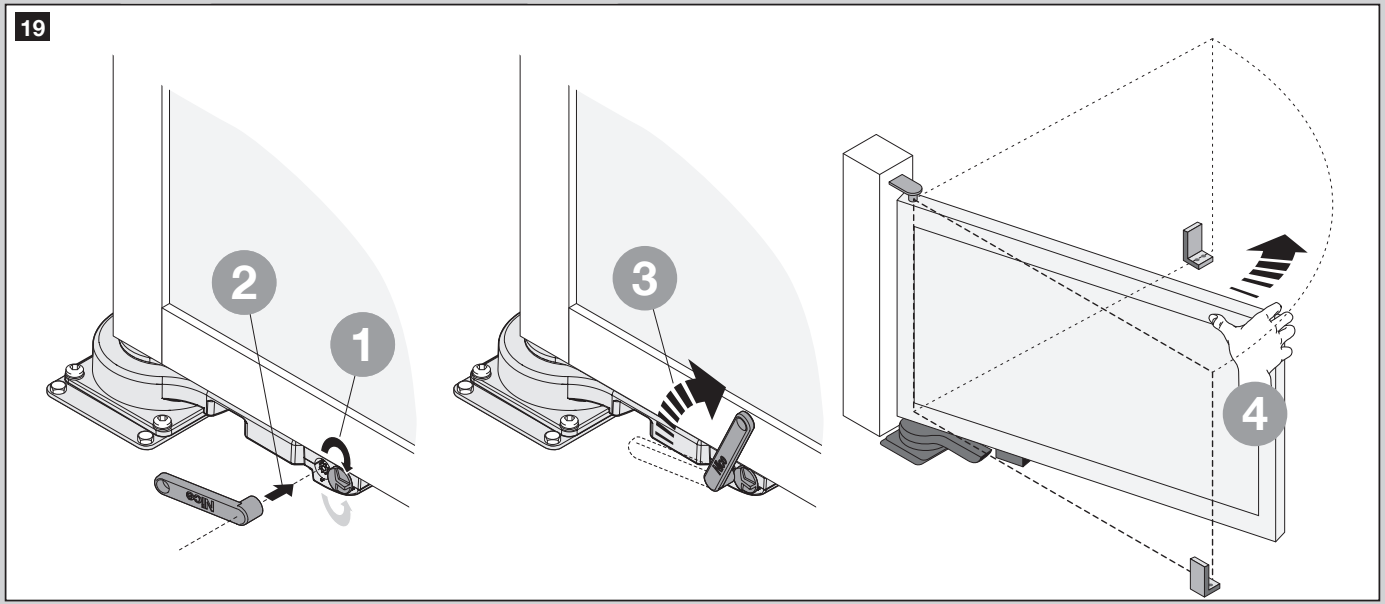

Ručné odblokovanie a opätovné zaistenie
Najprv odpojte napájanie a krídlo pridržte, najmä pri vetre. Odblokovanie slúži na ručný pohyb pri výpadku alebo poruche.
- Na prístupnej strane otočte ochranný kryt zámku o 180°.
- Zasuňte odblokovaciu páku a otočte ju o 180° v smere hodinových ručičiek.
- Páku vyberte, zavrite kryt a krídlom pohybujte ručne.

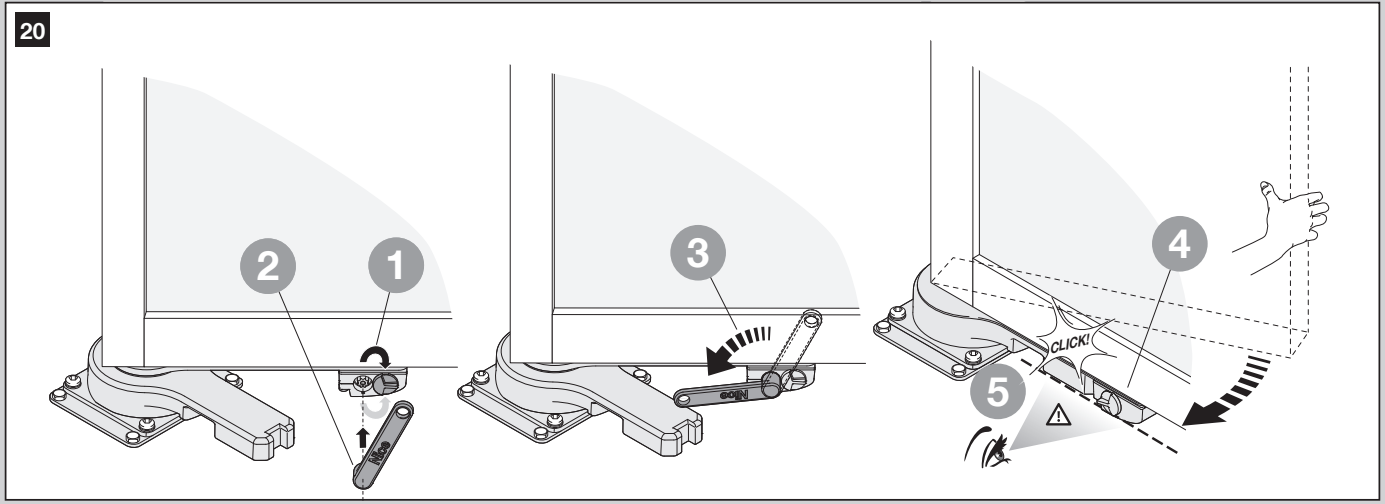

Na opätovné zaistenie otvorte kryt, zasuňte páku a otočte ju o 180° proti smeru hodinových ručičiek. Páku vyberte, kryt uzavrite a krídlom mierne pohnite, až prevod počuteľne zapadne. Až potom obnovte napájanie a skontrolujte pohyb.
Kabeláž pre MC824L a OLTRE
| Vedenie | Kábel / dĺžka |
|---|---|
| Sieť k MC824L | 3 × 1,5 mm², najviac 30 m; dlhší prívod musí technik nadimenzovať osobitne. |
| Motor OLTRE1824 | Dodaný 3 m dvojvodičový kábel; pre motorové vedenie MC824L 2 × 1,5 mm², najviac 10 m. |
| BlueBUS | 2 × 0,5 mm² do 20 m; nad 20 m najviac 40 m s 2 × 1 mm². |
| FLASH | 2 × 0,5 mm², najviac 20 m. |
| Kľúčový volič | 2 káble 2 × 0,5 mm² alebo 1 kábel 4 × 0,5 mm², najviac 50 m. |
| Anténa | Koaxiálny RG58, najviac 20 m; odporúčaná dĺžka pod 5 m. |
Predĺženie motorového kábla patrí do chránenej spojovacej krabice, ktorá nie je súčasťou pohonu. Káble a priechodky musia zodpovedať vonkajšiemu prostrediu. Zabráňte prieniku vody potrubím do elektroniky.
Zapojenie MC824L

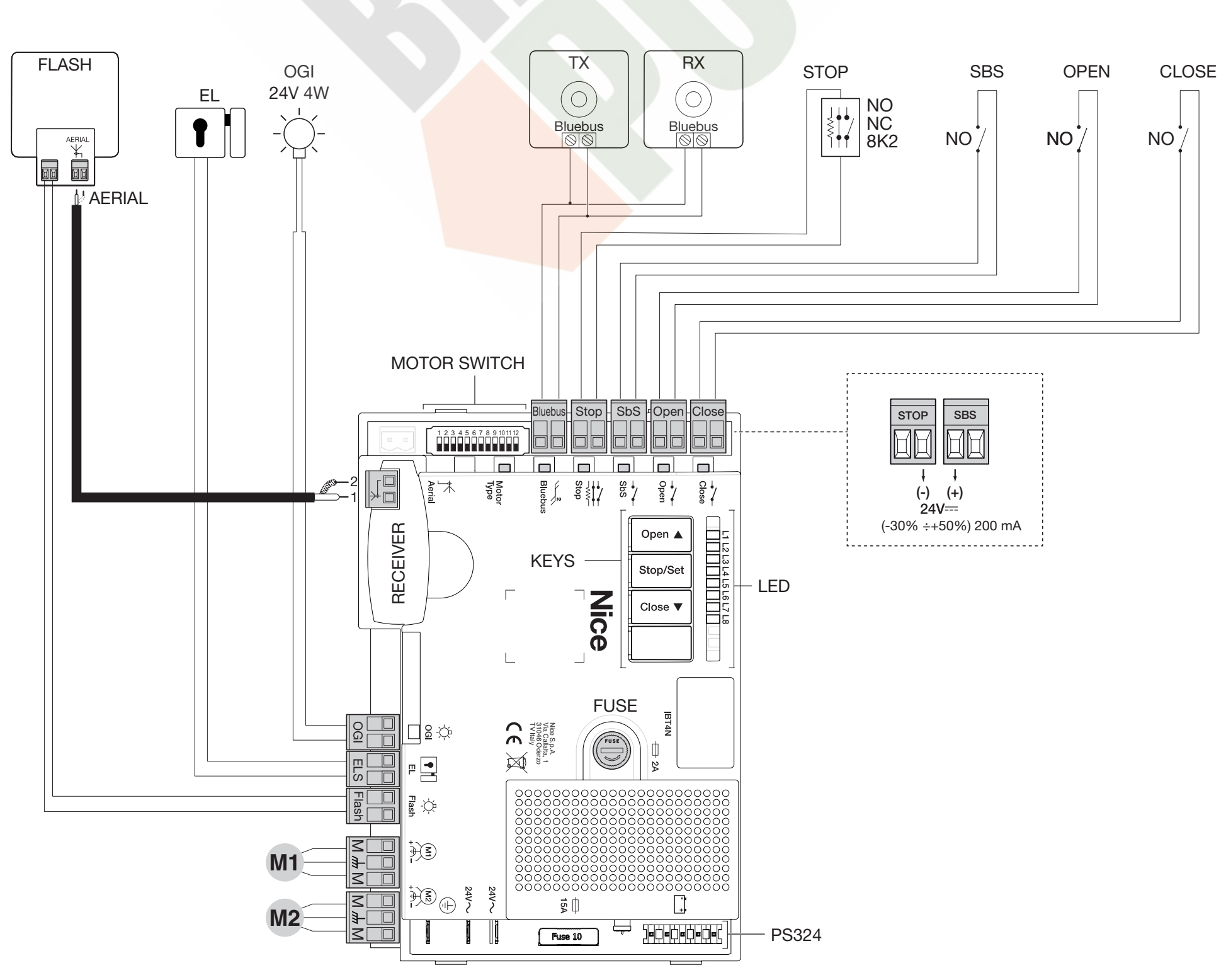

Nasledujúca schéma je pre MC824L s 12-polohovým voličom motora a ôsmimi LED L1–L8. Motor OLTRE sa pripája modrým a hnedým vodičom na motorový výstup M1 alebo M2; nikdy priamo na 230 V. Polarita motorových vodičov určuje smer chodu a overuje sa pri učení.
| Svorka / zariadenie | Zapojenie a polarita |
|---|---|
| M1 / M2 | 24 V DC motor. Pri jednom motore iba M2; pri dvoch M2 otvára ako prvý a M1 zatvára ako prvý. Vstupy ENC sa pri MC824L nepoužívajú. |
| BlueBUS | Fotobunky EPMB / EPSB paralelne dvoma vodičmi. Bez polarity +/−. |
| STOP | Beznapäťový bezpečnostný vstup NO, NC alebo odpor 8,2 kΩ podľa zariadenia. Typ sa rozpozná pri učení; kontakt nemá polaritu. |
| SbS / OPEN / CLOSE | Spínacie beznapäťové kontakty NO. SbS krokovanie, OPEN otvorenie, CLOSE zatvorenie. Na vstup neprivádzajte cudzie napätie. |
| Pomocné napájanie | Pravý kontakt STOP = mínus (−), ľavý kontakt SbS = plus (+) podľa detailu v schéme. 24 V DC −30/+50 %, najviac 200 mA spolu. Zvyšné kontakty slúžia príslušnému vstupu. |
| FLASH | Nízkonapäťový maják, výstup pre 12 V žiarovku do 21 W; vhodný NICE ELDC. Pri pripájanom zariadení rešpektujte jeho označenie; polohu +/− neodvodzujte z farby vodiča. |
| ELS | Elektrický zámok 12 V AC, najviac 15 VA; striedavý výstup nemá +/−. |
| OGI | Signalizácia otvorenej brány, 24 V DC, najviac 4 W. Funkcia závisí od nastavenia; nezamieňajte s FLASH. |
| Anténa | Koaxiálny kábel: stredný vodič a tienenie na označené kontakty; nejde o napájacie +/−. |
Fotobunky BlueBUS
Vysielač TX aj prijímač RX fotobuniek EPMB alebo EPSB pripojte paralelne na BlueBUS bez polarity. V jednom páre nastavte rovnakú adresu pomocou mostíkov; ďalší pár musí mať odlišnú adresu podľa svojej funkcie. Základná adresa PHOTO chráni zatváranie. Pri MC824L sa PHOTO 3 nepoužíva. Po pridaní, odstránení alebo zmene adresy zopakujte učenie a skúšku bezpečnosti.
Prvé spustenie a učenie
Krídla najprv ručne nastavte približne do polovice dráhy a zaistite prevod. Pred zapnutím skontrolujte pevné dorazy a zapojenie.
- Volič motora: pri odpojenom napájaní nastavte pre OLTRE1824 DIP 9 ON, ostatné 1–8 a 10–12 OFF. Nastavuje sa pred učením polôh.
- Prvá kontrola: po zapnutí má BlueBUS blikať približne raz za sekundu, LED fotobuniek majú blikať a maják nemá svietiť.
- Učenie zariadení: súčasne držte OPEN + STOP/SET. Keď L1 a L2 začnú rýchlo blikať, približne po 3 s, tlačidlá uvoľnite. Počkajte; STOP musí svietiť a L1/L2 zhasnúť. Tento krok treba vykonať aj bez pripojených zariadení.
- Automatické učenie polôh: držte STOP/SET + CLOSE a uvoľnite pri rýchlom blikaní L3/L4, približne po 5 s. Pri dvoch motoroch nasleduje pomalé zatvorenie M1, pomalé zatvorenie M2, pomalé otvorenie M2 a M1 a rýchle zatvorenie oboch. Pri jednom motore na M2 centrála rozpozná jednomotorovú zostavu automaticky a učí iba jej krídlo; prvý pohyb musí byť zatváranie.
- Ak je smer nesprávny alebo sa pri dvojkrídlovej bráne ako prvé zatvára krídlo M2, učenie zastavte tlačidlom OPEN alebo CLOSE. Pred prepojením vodičov odpojte sieť aj zálohu. Pri dvoch motoroch s nesprávnym poradím prehoďte výstupy M1/M2; pri nesprávnom smere príslušné dva motorové vodiče. Jediný motor zostáva na M2. OLTRE nemá vodiče enkodéra.
- Úspešné učenie končí zhasnutím L3/L4. Ak ho preruší fotobunka alebo STOP a bliká L1, odstráňte príčinu a učenie zopakujte.
Technik potom preverí chod až po dorazy, reakcie fotobuniek a bezpečnostných hrán a zmeria nárazové sily. Bránu odovzdá až po úspešnej skúške celej zostavy.
Nastavenia MC824L
Automatické zatváranie, zatvorenie po fotobunke, zatvorenie po obnove napájania, Stand-by, funkcia výstupu ELS, predblikávanie, zmena CLOSE na čiastočné otvorenie a signalizácia údržby sú funkcie prvej úrovne L1–L8. Aktuálny stav prečítajte na LED; nastavenie Stand-by a čas ukončenia programovania sa môžu líšiť podľa vyhotovenia centrály.
Na doske s ôsmimi LED držte STOP/SET do blikania L1, pomocou OPEN/CLOSE vyberte funkciu a krátkym STOP/SET ju prepnite. Krátke blikanie znamená OFF, dlhé ON. Počkajte na automatické ukončenie programovania.
| Parameter druhej úrovne | Čo nastavuje |
|---|---|
| L1 – pauza | Čas pred automatickým zatvorením. |
| L2 – krokovanie | Poradie reakcií na povel SbS a rádiové krokovanie. |
| L3 – rýchlosť | Rýchlosť pohybu motorov. |
| L4 – uvoľnenie po zatvorení | Odľahčenie motorov po dosiahnutí zatvorenej polohy. |
| L5 – sila | Úroveň sily; nastavenie sa overuje meraním bezpečnosti. |
| L6 – čiastočné otvorenie | Rozsah otvorenia pre peších vrátane samostatného krídla M2. |
| L7 – servisný interval | Počet manévrov pred upozornením na údržbu. |
| L8 – pamäť chýb | Výsledky posledných ôsmich manévrov. |
Pri zmene parametra druhej úrovne po výbere jeho LED držte STOP/SET; po približne 3 s sa rozsvieti aktuálna hodnota. Stále držte STOP/SET a OPEN/CLOSE vyberte hodnotu. Po uvoľnení počkajte na ukončenie programovania. Konkrétne hodnoty musia zodpovedať vyhotoveniu osadenej MC824L. Pre základné zapojenie a uvedenie do prevádzky slúži stručný návod k MC824L; úplné rozsahy parametrov overte v návode dodanom s centrálou. Po zmene sily treba zopakovať meranie bezpečnosti.
Diaľkové ovládače
Ovládač sa ukladá do osadeného rádiového prijímača, nie do motora. Do konektora SM sa pripája napríklad OXIBD; použite ovládač NICE zodpovedajúcej frekvencie a kódovania. Postup párovania a mazania závisí od konkrétneho prijímača.
Pri OXIBD pripojte externú anténu priamo do prijímača, na jeho označené kontakty pre jadro a tienenie koaxiálneho kábla. Nepoužívajte namiesto nich anténnu svorku na základnej doske centrály. Pred zasunutím prijímača alebo zmenou zapojenia odpojte napájanie.
Keď sa brána nehýbe
| Príznak | Čo skontrolovať |
|---|---|
| Motor po odblokovaní neťahá | Skontrolujte, či je prevod po ručnom presune znovu zaistený a zapadol. |
| L1 + L2 blikajú | Treba učenie pripojených zariadení. Skontrolujte tiež BlueBUS a STOP. |
| L3 + L4 blikajú | Treba učenie polôh po správnom nastavení voliča a dorazov. |
| STOP nesvieti po učení | Preverte bezpečnostný okruh; nevyraďujte ho premostením. |
| Nesprávny smer alebo poradie | Zastavte pohyb, odpojte napájanie a opravte motorové pripojenia podľa postupu prvého spustenia. |
| Ovládač nefunguje, tlačidlo na centrále áno | Batéria ovládača, uloženie a kompatibilita prijímača. |
| Opakované zastavenie alebo spätný pohyb | Najprv odstráňte prekážku a overte ručný chod. Sila nenahrádza opravu mechaniky. |
Pri opakovanej chybe zaznamenajte počet bliknutí majáka a stav LED a obráťte sa na servis. Diagnostika aj vymazanie pamäte sa riadia osadenou MC824L; postup pre MC824H nie je automaticky postupom pre OLTRE.
Používanie a údržba
Počas pohybu udržujte osoby mimo dosahu krídla. Ovládače nepatria deťom. Pri nezvyčajnom hluku, uvoľnenom upevnení alebo poruche bezpečnostných prvkov automatický chod prerušte.
Odborná kontrola najmenej každých 6 mesiacov zahŕňa upevnenia, koróziu, pánty, dorazy, kabeláž, odblokovanie a opakovanú skúšku bezpečnosti. Pred servisom sa odpája sieť aj batéria. Používateľ môže udržiavať čistý priestor brány a optiku fotobuniek bez rozoberania pohonu.
Technické parametre OLTRE1824
| Napájanie motora | 24 V DC |
|---|---|
| Menovitý / maximálny odber | 1 A / 2,9 A |
| Menovitý / maximálny príkon | 25 W / 70 W |
| Menovitý / maximálny krútiaci moment | 60 Nm / 150 Nm |
| Rýchlosť otáčania | 1,5 ot./min |
| Pracovný uhol | 0–120° (±10°); konkrétny rozsah určuje konštrukcia a montáž. |
| Počet cyklov | Do 60/h pri menovitom krútiacom momente |
| Krytie motora | IP67 |
| Prevádzková teplota | −20 až +50 °C |
| Hmotnosť motora | 5,5 kg |
| Rozmery | Podľa rozmerového výkresu vyššie; valcová motorová časť Ø 54 mm. |
Príklad použitia
Montážny manuál PDF
