NICE Naked Sliding NKSL400 - obnažený pohon posuvnej brány do 6m/400kg (A)
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
skladom
486,56 € s DPH
| Hmotnosť |
|---|
| 6,50 kg |
Popis produktu NICE Naked Sliding NKSL400 - obnažený pohon posuvnej brány do 6m/400kg (A)
NICE NAKED NKSL400 – pohon ukrytý v stĺpiku
NICE NKSL400 je kompaktný elektromechanický pohon pre posuvnú bránu do 6 m a 400 kg, určený na zabudovanie priamo do dutého stĺpika. Dodáva sa bez vonkajších krytov a so vstavanou riadiacou jednotkou NKA3R10. Samotný motor pracuje na 24 V DC, celá zostava sa napája zo siete 230 V AC.
Je nevratný, má vnútorné nastaviteľné koncové spínače a sledovanie polohy absolútnym enkodérom. Na hrebeň netreba montovať aktivátory koncových spínačov. Brána však stále potrebuje pevné mechanické dorazy proti vybehnutiu.
Kedy zvoliť NKSL400
NAKED zvoľte, ak chcete skryť motor do konštrukcie stĺpika a máte priestor na jeho vloženie, zakrytovanie a neskorší servis. Dôležitá je hmotnosť aj dĺžka krídla, odpor pohybu, počet cyklov a stav pojazdu.
| Dĺžka krídla | Najviac cyklov/h | Najviac za sebou |
|---|---|---|
| Do 4 m | 35 | 14 |
| Nad 4 do 6 m | 23 | 11 |
| Hmotnosť | Podiel z uvedených cyklov | Najvyššia odporúčaná rýchlosť |
|---|---|---|
| Do 200 kg | 100 % | V6 – mimoriadne rýchlo |
| Nad 200 do 400 kg | 50 % | V5 – veľmi rýchlo |
Príklad: pri bráne 5 m / 350 kg vychádza najviac 11 cyklov za hodinu a 5 za sebou, s rýchlosťou najviac V5. Jeden cyklus je otvorenie a zatvorenie. Pri vysokej teplote môže obmedzovač povoliť menej pohybov.
Pri výbere počítajte s rezervou sily aspoň 50 %: odpor pri rozbehu má byť pod polovicou maximálnej sily a pri pohybe pod polovicou menovitej sily. Pre tento motor to znamená približne pod 200 N pri rozbehu a pod 100 N pri chode. Ide o odpor pohybu, nie o hmotnosť brány v kilogramoch.
Čo obsahuje pohon a čo sa dopĺňa
Súčasťou NKSL400 je motor s pastorkom M4, 15 zubov a vstavanou NKA3R10. Vonkajší stĺpik, kryty výrezov, ozubený hrebeň a bezpečnostné príslušenstvo sa riešia podľa brány. Prijímač a ovládače vyberte podľa konkrétnej dodávky.
Jednotka umožňuje automatické zatváranie aj zatvorenie po fotobunke, samostatné vstupy OPEN/CLOSE a krokovanie, nastaviteľné čiastočné otvorenie, silu a rýchlosť. Teplotný snímač prispôsobuje riadenie sily chladu. Ručné odblokovanie funguje aj bez elektriny. Dve protibežné brány možno synchronizovať v režime Master/Slave.
NKSL400 má vlastný spôsob zabudovania a nastavovania vnútorných koncových spínačov.
Príslušenstvo k pohonu
| Prvok | Použitie |
|---|---|
| Fotobunky BlueBUS | NICE EPMB alebo NICE EPSB – úzka verzia. Dvojvodičové napájanie a komunikácia bez polarity; po zmene sa vykoná učenie zariadení. |
| Maják | NICE ELDC pre nízkonapäťový výstup FLASH. Sieťový maják ELAC na tento výstup nepatrí. |
| Rádiové ovládanie | NICE OXIBD do zásuvky SM a kompatibilné ovládače NICE. Typ a kódovanie ovládača musia zodpovedať prijímaču. |
| Ozubený hrebeň | Nylonový hrebeň M4 s kovovou výstuhou. Hmotnosť brány nesmie spočívať na pastorku. |
| Diaľkové odblokovanie | NICE KIO spolu s lankom NICE KA1, 6 m. Pripravte prístup k odblokovaniu aj pri zatvorenej bráne. |
| Záloha pri výpadku | NICE PS124 je voliteľná. Počet núdzových pohybov závisí od brány, nabitia a stavu batérie. |
Rozmery pohonu a potrebný vnútorný priestor

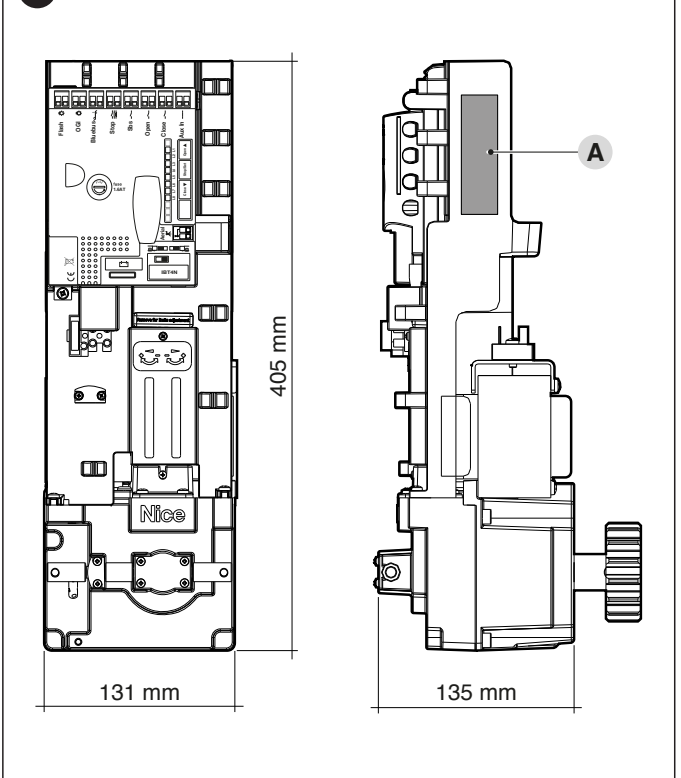

Rozmery motora sú 131 × 135 × 405 mm. Stĺpik musí mať voľný vnútorný prierez najmenej 140 × 140 mm. Ako príklad možno použiť profil 150 × 150 × 4 mm; pred výrobou preverujte skutočný vnútorný priestor, zvary a montážne vôle. Pozrite aj nákres výrezu stĺpika.

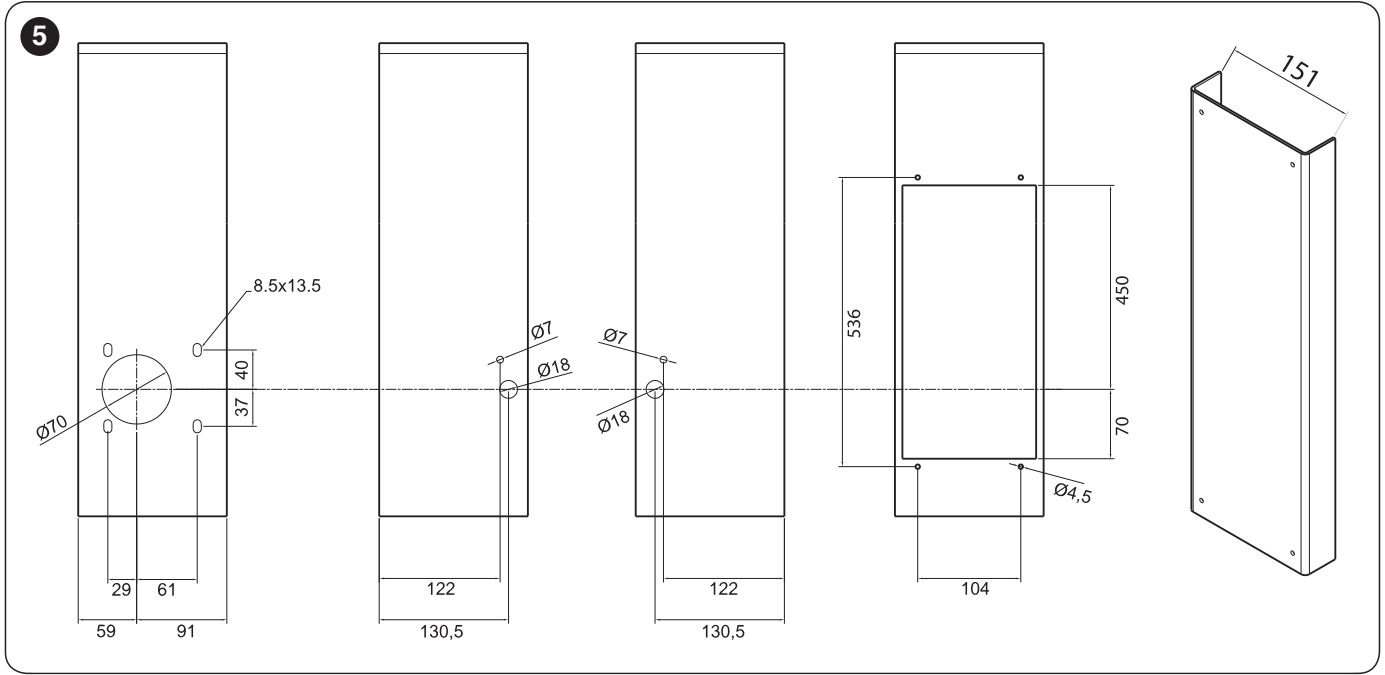

Nákres výrezu stĺpika
Predná strana má otvor Ø 70 mm pre pastorok a otvory upevnenia. Na zadnej strane je potrebný obdĺžnikový servisný otvor 520 × 134 mm. Bočné otvory sa pripravujú podľa zvolenej strany odblokovania. Kóty všetkých otvorov prevezmite z výkresu.
Vnútorný rozmer odporúčaného ohnutého krytu je 151 mm. Hornú stranu stĺpika uzavrite proti vode; zadný servisný výrez zakryte. Stĺpik a bránu treba pripojiť na ochranné uzemnenie. Krytie IP44 platí až pre správne dokončenú zostavu motor + stĺpik.
Montáž a ozubený hrebeň
Montáž, sieťový prívod a skúšky vykonáva kvalifikovaný technik. Pred zásahom odpojte sieť aj batériu. Brána sa musí ručne pohybovať ľahko v celej dráhe, nesmie sa vykoľajiť ani samovoľne posúvať.
- Pripravte pevné dorazy otvorenia a zatvorenia a skontrolujte konštrukciu stĺpika. Pred vložením motora nastavte odblokované krídlo približne do polovice dráhy.
- Nasaďte kryt odblokovania so skrutkou a podložkou. Ak si motor pri vložení potrebujete podoprieť, použite dve dodané pomocné skrutky D v dolných drážkach stĺpika podľa obrázka.

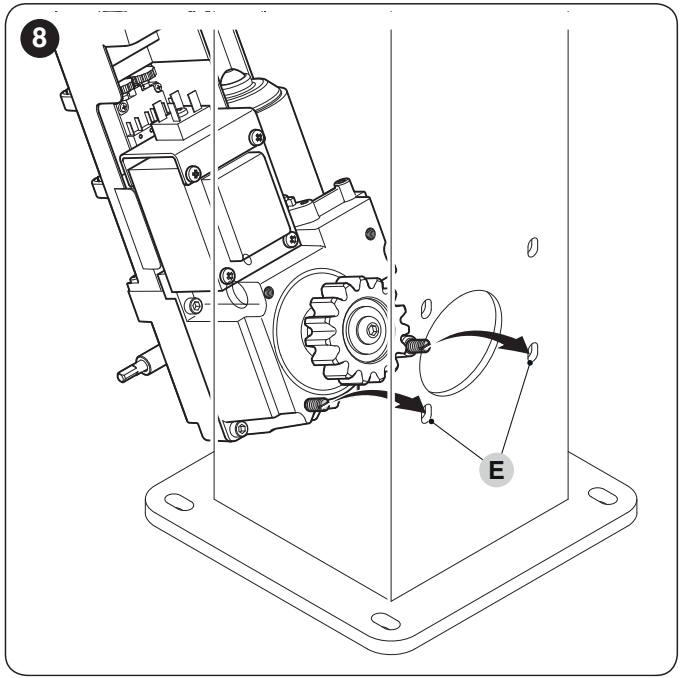

- Motor vložte cez zadný otvor, usaďte a upevnite dvoma hornými skrutkami M8 (F). Potom vyberte pomocné skrutky D a až následne osadte dve dolné skrutky M8 (G).

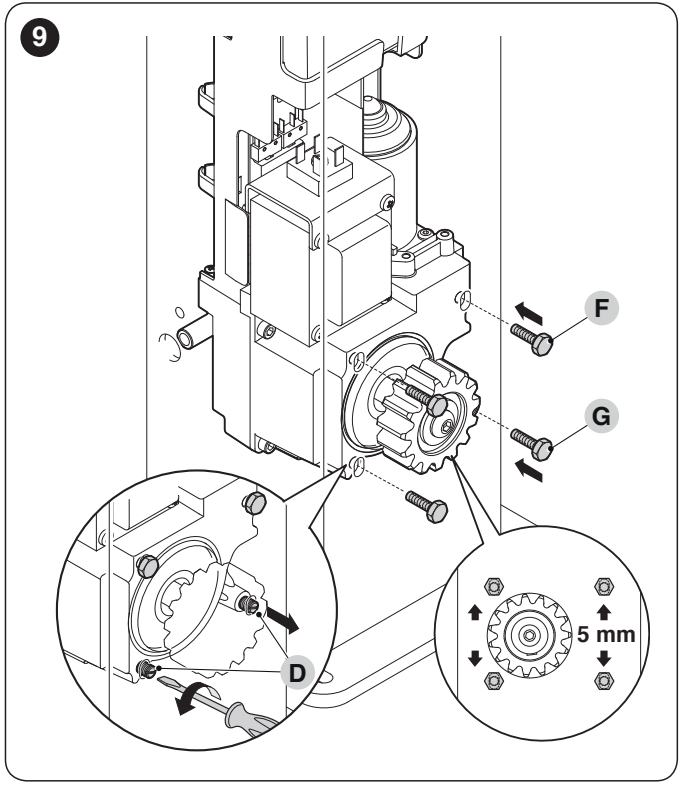

- Výšku motora možno doladiť v rozsahu 5 mm. Trojhranný čap odblokovania prispôsobte šírke stĺpika, overte ho nasadením kľúča a zaistite maticou proti plochej časti čapu podľa výkresu.

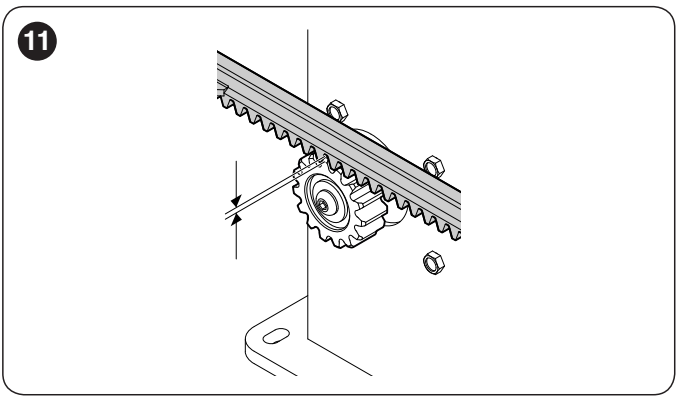

- Pri montáži nového hrebeňa otvorte bránu aspoň 50 cm od zatvoreného dorazu. Hrebeň vyrovnajte s pastorkom a upevnite ho ku krídlu.
- Medzi zubami hrebeňa a pastorka zachovajte vôľu 1–2 mm po celej dráhe. Hmotnosť brány nesmie zaťažovať pastorok.
- Odblokovanú bránu ručne úplne otvorte a zatvorte. Odchýlka vzájomného zarovnania hrebeňa a pastorka smie byť najviac 5 mm; vôľa medzi zubami musí pritom po celej dráhe zostať 1–2 mm.

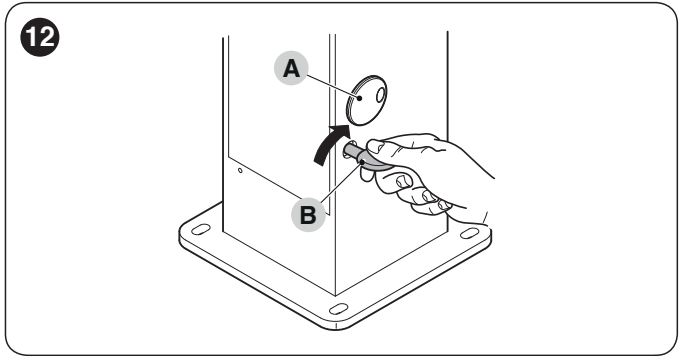

Ručné odblokovanie
Pred odblokovaním zastavte bránu a odpojte napájanie. Krídlo pridržte proti nechcenému pohybu. Odsuňte kryt zámku, vložte kľúč a otočte ho o 90° v smere hodinových ručičiek. Potom možno bránu presúvať ručne.
Po ručnom presune vráťte odblokovanie do zaistenej polohy a skontrolujte zapadnutie prevodu pred automatickým povelom. Prístup možno pripraviť z oboch strán stĺpika alebo na diaľku pomocou KIO a KA1.
Príprava elektrických káblov
| Vedenie | Kábel / dĺžka |
|---|---|
| Sieť 230 V AC | 3 × 1,5 mm² do 30 m; pri dlhšom prívode 3 × 2,5 mm² a ochranné uzemnenie podľa návrhu technika. |
| FLASH | 2 × 0,5 mm², najviac 20 m. |
| BlueBUS | 2 × 1,5 mm², najviac 30 m. Dlhšie vedenie posúďte osobitne. |
| Anténa | Koaxiálny RG58, najviac 20 m; odporúčané pod 5 m. |
| Kľúčový volič | 2 × 2 × 0,5 mm² alebo 1 × 4 × 0,5 mm², najviac 50 m. |
| Bezpečnostné hrany | 2 × 0,5 mm² do 30 m; pri pohyblivej hrane použite vhodný prenos alebo pružné vedenie. |
Prívodné káble priveďte s rezervou a zaistite proti ťahu. Voda ani kondenzát sa nesmú dostať chráničkou do elektroniky. Sieťové a nízkonapäťové vedenia musia byť uložené podľa elektrického návrhu.

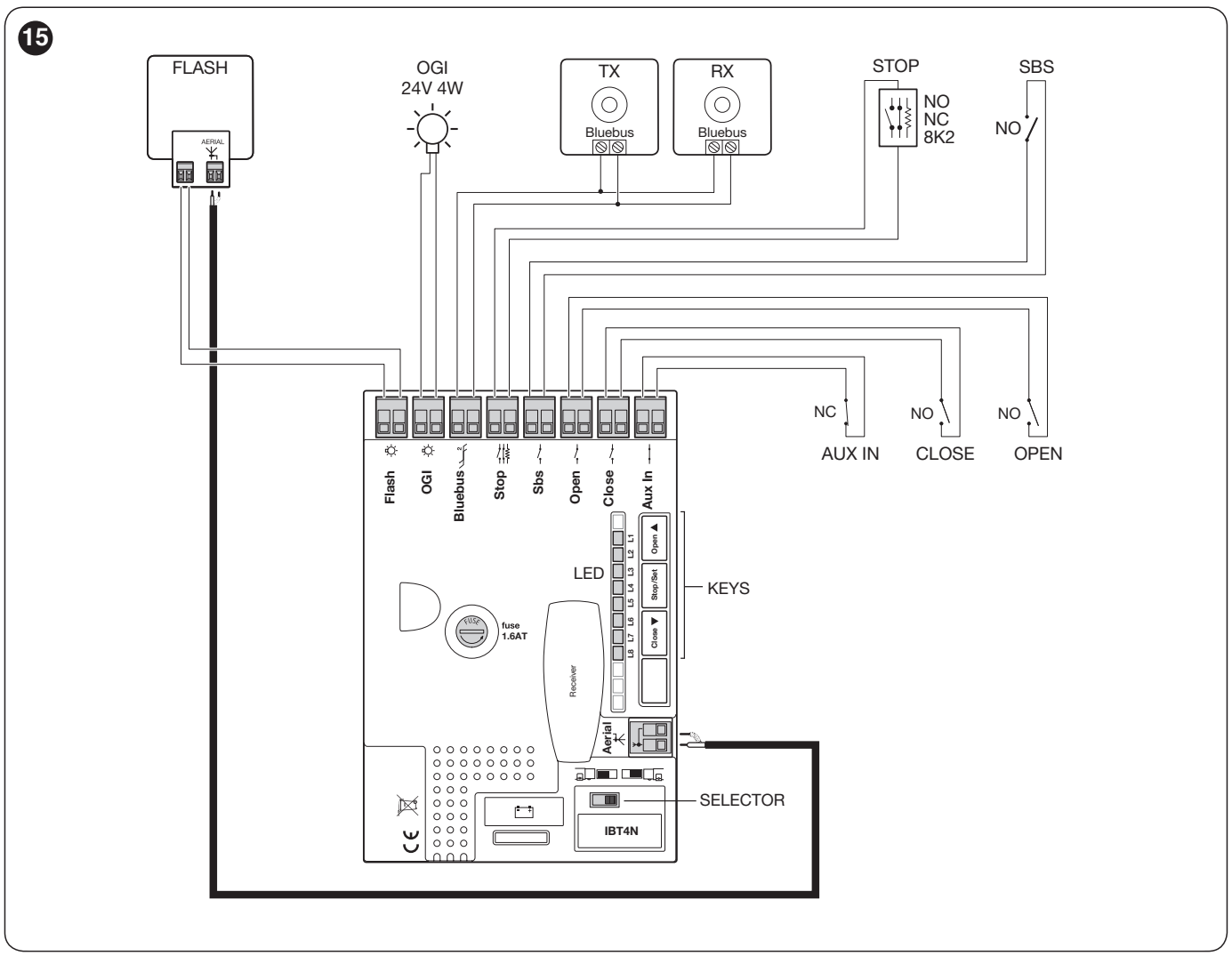

Schéma NKA3R10 a polarita príslušenstva
Zapojenie a nastavenia nižšie sú pre dosku s označeniami BlueBUS, STOP, SbS, OPEN, CLOSE a AUX_IN, ôsmimi LED L1–L8 a tromi tlačidlami. Pri staršej doske porovnajte označenia svoriek s jej vlastným návodom; prídavný vstup AUX_IN nemožno doplniť prepojením na inú svorku.
| Svorka | Význam a polarita |
|---|---|
| FLASH | Pre najviac dva majáky ELDC alebo najviac dve žiarovky 12 V / 21 W. Nepoužívajte sieťový ELAC. Riaďte sa označením pripojeného majáka. |
| OGI | Programovateľný výstup, 24 V DC −30/+50 %, najviac 4 W. Funkcia podľa L4 druhej úrovne; z výroby reaguje na rádiový výstup 3. |
| BlueBUS | Kompatibilné zariadenia paralelne na dva vodiče, bez polarity +/−. Najviac 15 jednotiek BlueBUS. |
| STOP | Učený vstup NO, NC alebo 8,2 kΩ. Zmena oproti naučenému stavu zastaví pohyb a krátko reverzuje. Samotný kontakt nemá polaritu. |
| SbS / OPEN / CLOSE | Beznapäťový kontakt NO: krokovanie / otvorenie / zatvorenie. CLOSE možno prepnúť na čiastočné otvorenie. |
| AUX_IN | Beznapäťový NC kontakt, z výroby funkcia STOP. Zmenu funkcie umožňuje programátor Oview. |

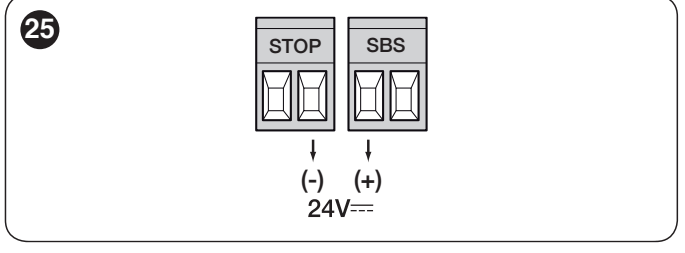

| Napájanie príslušenstva | Pravý kontakt STOP = −, ľavý kontakt SbS = + podľa detailu nižšie. 24 V DC −30/+50 %, najviac 100 mA pre všetky takto napájané zariadenia spolu. |
| Anténa | Koaxiálny kábel: jadro na signál a tienenie na príslušný kontakt. Nejde o napájacie +/−. |
| SM prijímač / IBT4N | Zásuvka rádiového prijímača / rozhranie BusT4 pre Oview. Zasúvať pri odpojenom napájaní. |
Pomocné napájacie kontakty nezamieňajte s dvojicou kontaktov pre samotný povel. Do vstupov nepripájajte cudzie napätie. Pri odporovej bezpečnostnej hrane dodržte zapojenie a ukončenie 8,2 kΩ podľa jej návodu.
Fotobunky a bezpečnostné prvky
NICE EPMB aj NICE EPSB sú dvojvodičové BlueBUS fotobunky. TX aj RX pripojte paralelne na BlueBUS bez polarity. Rovnaký pár musí mať rovnaké mostíky; rôzne páry dostanú rôzne adresy.
| Adresa | Reakcia / použitie |
|---|---|
| PHOTO / PHOTO II | Vonkajší pár vo výške približne 50 / 100 cm; pri zatváraní zastaví a obráti pohyb. |
| PHOTO 1 / PHOTO 1 II | Vnútorný pár približne 50 / 100 cm; pri zatváraní zastaví a obráti pohyb. |
| PHOTO 2 / PHOTO 2 II | Ochrana pri otváraní; poloha podľa chráneného priestoru. |
| PHOTO 3 | Pár pokrývajúci celú automatizáciu. Pri kombinácii s PHOTO II treba dodržať vzájomnú polohu TX/RX podľa návodu fotobuniek. |
Rozmiestnenie fotobuniek a bezpečnostných hrán musí pokryť riziká konkrétnej brány vrátane priestoru za otvoreným krídlom. Po každej zmene zapojenia alebo adresovania zopakujte učenie zariadení a funkčné skúšky.
Koncové spínače a prvé spustenie
- Mechanické nastavenie: motor musí byť upevnený pri bráne približne v polovici dráhy. Odblokované krídlo úplne otvorte a zatvorte; tým sa prednastavia vnútorné koncové spínače. Vráťte ho do polovice a zaistite prevod.
- Smer: pri odpojenom napájaní nastavte volič podľa smeru otvárania — doľava alebo doprava. Pri zapnutí má BlueBUS blikať raz za sekundu, LED TX/RX blikať a FLASH/OGI nesvietiť.
- Učenie zariadení: súčasne držte OPEN + STOP/SET. Pri rýchlom blikaní L1/L2, približne po 3 s, uvoľnite. Počkajte na koniec; STOP musí svietiť a L1/L2 zhasnúť.
- Učenie dĺžky: súčasne držte CLOSE + STOP/SET a uvoľnite, keď sa brána rozbehne, približne po 3 s. Prvý pohyb musí byť otváranie. Ak sa zatvára, stlačte STOP/SET, odpojte napájanie, opravte smerový volič a učenie opakujte.
- Nechajte dokončiť úplné otvorenie po koncový spínač a nasledujúce úplné zatvorenie. Dráhu ničím neprerušujte; pri chybe skontrolujte zapojenie a bezpečnostné zariadenia.
Jemné doladenie koncových polôh

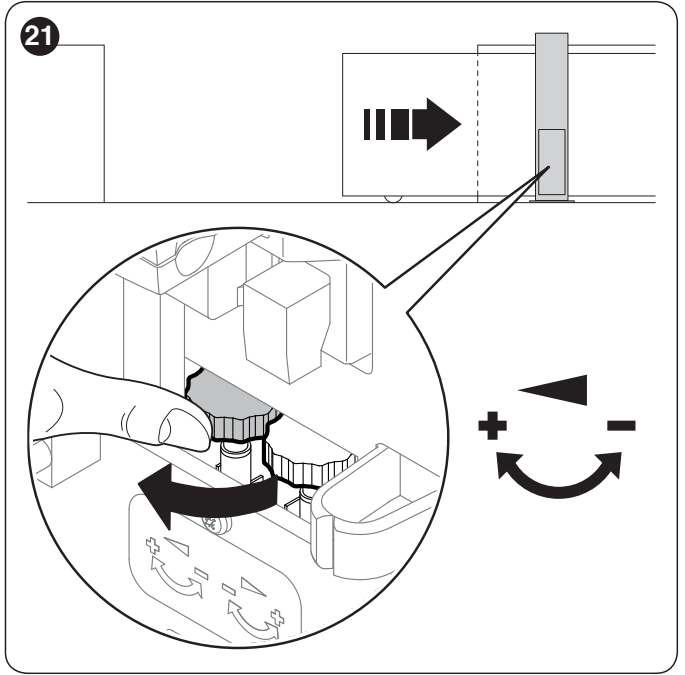

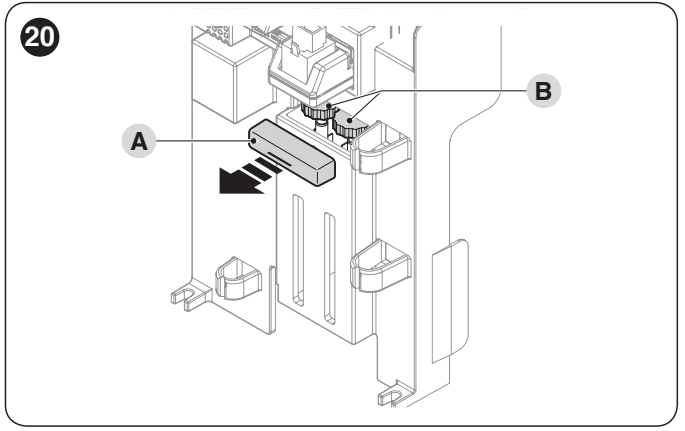

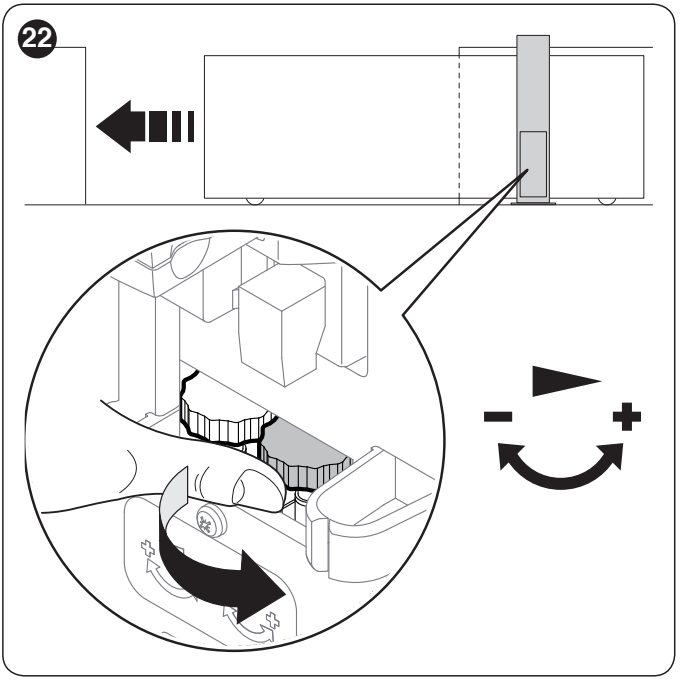

Technik zloží kryt dvoch nastavovacích gombíkov. Vyberie gombík so šípkou pre príslušný koniec a dolaďuje ho v malých krokoch. Pol otáčky zodpovedá približne 3 cm pohybu brány. Po úprave dá nový povel v danom smere a preverí zastavenie.
Pri skúške má krídlo pred koncom spomaliť a zastaviť približne 2–3 cm pred pevným mechanickým dorazom. Overte vôľu hrebeňa, stabilitu upevnení, chod fotobuniek a hrán a zmerajte nárazové sily. Prevádzka je prípustná až po skúške celej zostavy.
Nastavenia prvej úrovne – zapnúť / vypnúť
Nasledujúce nastavenia patria doske NKA3R10 s tlačidlami OPEN, STOP/SET, CLOSE a LED L1–L8. Z výroby sú všetky funkcie prvej úrovne OFF.
- Držte STOP/SET, kým nezačne blikať L1.
- OPEN/CLOSE vyberte LED funkcie.
- Krátkym STOP/SET zmeňte stav: krátke bliknutie = OFF, dlhé = ON.
- Po 10 s bez stlačenia sa nastavenie uloží a programovanie skončí.
| LED | Funkcia | Po zapnutí |
|---|---|---|
| L1 | Automatické zatváranie | Po otvorení sa odpočíta nastavená pauza; základ 30 s. |
| L2 | Zatvoriť po fotobunke | Po uvoľnení fotobunky zatvára po 5 s. Pri vypnutej L1 sa najprv úplne otvorí; pri zapnutej L1 môže po uvoľnení lúča ukončiť otváranie. STOP túto funkciu preruší. |
| L3 | Vždy zatvoriť | Po obnove napájania zatvorí otvorenú bránu s 5 s predblikávaním. |
| L4 | Stand-by | Po 1 min bez pohybu vypne BlueBUS a LED okrem pomalého blikania BlueBUS. Povel obnoví činnosť. |
| L5 | Špička | Vynechá plynulé zrýchlenie a rozbieha sa s plnou silou. |
| L6 | Predblikávanie | Maják sa rozbliká 3 s pred pohybom. |
| L7 | CLOSE ako čiastočné otvorenie | Zmení funkciu káblového vstupu CLOSE. |
| L8 | Slave | Druhý motor pre synchronizované protibežné krídla. |
Nastavenia druhej úrovne
Držte STOP/SET do blikania L1 a OPEN/CLOSE vyberte parameter. Znova držte STOP/SET; po približne 3 s sa ukáže aktuálna hodnota. Počas držania STOP/SET vyberte OPEN/CLOSE požadovanú hodnotu, potom STOP/SET uvoľnite. Po 10 s nečinnosti sa uloží. Tučné hodnoty sú výrobné nastavenia.
| Parameter | Hodnoty L1–L8 |
|---|---|
| L1 – pauza | L1: 5 s; L2: 15 s; L3: 30 s; L4: 45 s; L5: 60 s; L6: 80 s; L7: 120 s; L8: 180 s. |
| L2 – krokovanie | L1: otvoriť–stop–zatvoriť–stop; L2: otvoriť–stop–zatvoriť–otvoriť; L3: otvoriť–zatvoriť–otvoriť–zatvoriť; L4: bytový režim; L5: bytový režim 2 (povel nad 2 s = STOP); L6: krokovanie 2 (povel pod 2 s = čiastočné otvorenie); L7: držanie povelu; L8: poloautomatické otváranie / zatváranie držaním povelu. |
| L3 – rýchlosť | L1: veľmi pomaly; L2: pomaly; L3: stredne; L4: rýchlo; L5: veľmi rýchlo; L6: mimoriadne rýchlo; L7: otvorenie rýchlo / zatvorenie pomaly; L8: otvorenie mimoriadne rýchlo / zatvorenie rýchlo. |
| L4 – výstup OGI | L1: kontrolka otvorenej brány; L2: aktívny pri zatvorení; L3: aktívny pri otvorení; L4: rádiový výstup 2; L5: rádiový výstup 3; L6: rádiový výstup 4; L7: servisná kontrolka; L8: elektrický zámok. Napätie zostáva 24 V DC −30/+50 %, max. 4 W. |
| L5 – sila | L1: mimoriadne ľahká; L2: veľmi ľahká; L3: ľahká; L4: stredná; L5: stredne ťažká; L6: ťažká; L7: veľmi ťažká; L8: mimoriadne ťažká brána. Hodnota sa musí overiť skúškou síl. |
| L6 – čiastočné otvorenie | L1: 0,5 m; L2: 1 m; L3: 1,5 m; L4: 2 m; L5: 2,5 m; L6: 3 m; L7: 3,4 m; L8: 4 m. |
| L7 – servisný interval | L1: automatický podľa záťaže; L2: 1 000; L3: 2 000; L4: 4 000; L5: 7 000; L6: 10 000; L7: 15 000; L8: 20 000 manévrov. |
| L8 – posledné chyby | L1: posledný manéver; L2–L8: postupne staršie manévre. Slúži na čítanie histórie. |
Nastavenie sily nekompenzuje zadreté vedenie ani prekážku. Po zmene sily alebo rýchlosti treba znovu preveriť bezpečnosť a zmerať nárazové sily. Pri bráne nad 200 kg rešpektujte horný limit rýchlosti V5.
Prijímač a ovládače
Jednotka má konektor SM pre prijímač, napríklad NICE OXIBD. Pri štandardnom priradení výstup 1 znamená krokovanie, 2 čiastočné otvorenie, 3 otvorenie a 4 zatvorenie. Ovládače Era One, Era Inti alebo iné NICE voľte podľa kompatibility s osadeným prijímačom; jeho vlastný návod určuje uloženie aj mazanie ovládačov.
Pri OXIBD patrí externá anténa priamo na prijímač, na kontakty pre jadro a tienenie koaxiálneho kábla. Anténna svorka základnej dosky zo schémy so starším prijímačom ju nenahrádza. Prijímač zasúvajte a anténu zapájajte pri odpojenom napájaní.

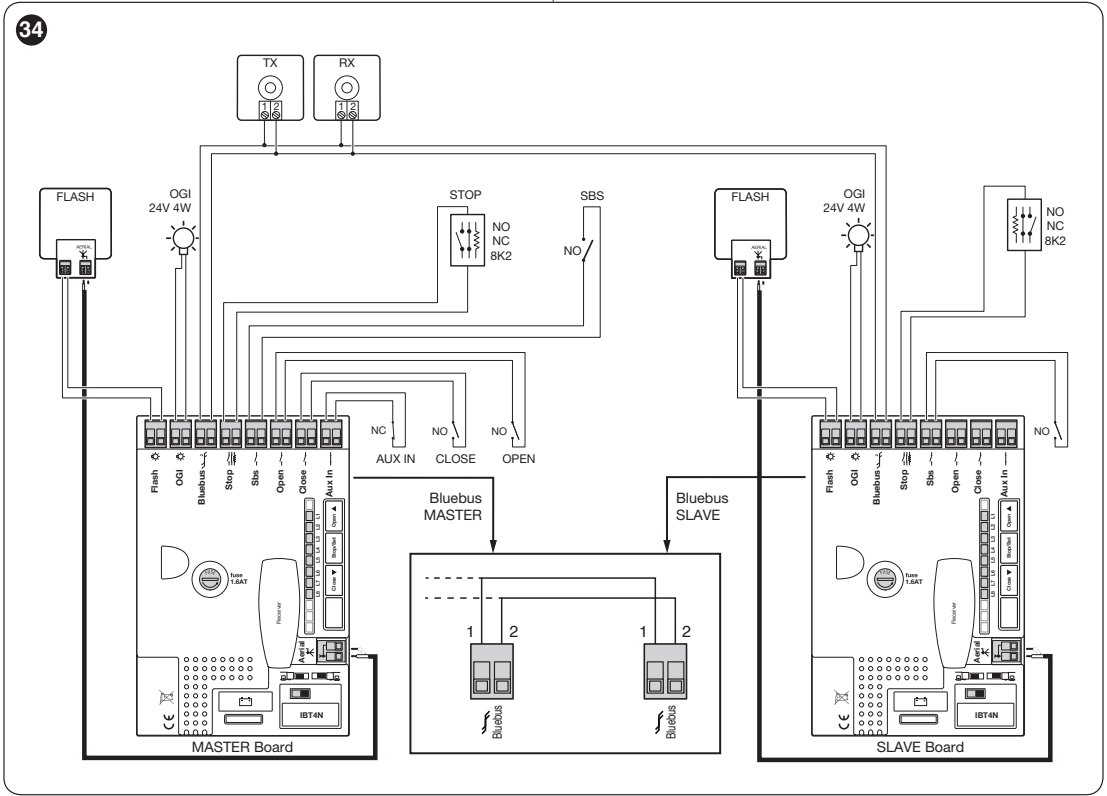

Dve protibežné krídla – Master / Slave
Každé krídlo potrebuje vlastný NKSL400. Jeden motor zostane Master, na druhom sa zapne L8 Slave. Prepojenie BlueBUS medzi motormi musí zachovať kontakt 1 Master → 1 Slave a 2 Master → 2 Slave podľa pôvodného detailu. Tieto čísla určujú poradie kontaktov; nie sú univerzálne +/−. Fotobunky BlueBUS naďalej polaritu nevyžadujú.
- Pri odpojenom napájaní namontujte a prepojte motory a nastavte opačné smery otvárania.
- Prijímač a spoločné ovládacie a bezpečnostné zariadenia zapojte na Master podľa schémy. Slave môže mať vlastný FLASH, OGI, STOP a SbS ovládajúci iba jeho krídlo.
- Po zapnutí nastavte na Slave L8 ON. Najprv vykonajte učenie zariadení na Slave, potom na Master.
- Učenie dĺžky oboch krídel spustite na Master. Otestujte každé bezpečnostné zariadenie aj spoločný chod.
OPEN, CLOSE a AUX_IN sa na Slave nepoužívajú. Pri zálohovaní potrebuje každý motor vlastnú batériu. Vlastné nastavenie sily a signalizácie na Slave môže byť odlišné.
Diagnostika blikaním majáka
Pri poruche spočítajte krátke bliknutia: séria sa zopakuje po pauze približne 1 s. Bežné blikanie počas pohybu je približne 0,5 s zapnuté / 0,5 s vypnuté.
| Počet | Význam a kontrola |
|---|---|
| 1 | BlueBUS: zariadenia sa nezhodujú s naučeným stavom. Skontrolovať kábel, adresy a prípadnú zmenu zostavy. |
| 2 | Zásah fotobunky: prekážka, znečistenie alebo zlé vyrovnanie. |
| 3 | Obmedzovač sily: prekážka alebo zvýšené trenie. Najprv preveriť mechaniku. |
| 4 | Aktivovaný STOP. Skontrolovať bezpečnostný okruh. |
| 5 | Chyba vnútorných parametrov. Počkať aspoň 30 s a skúsiť povel; pri opakovaní servis. |
| 6 | Prekročený počet manévrov za hodinu. Nechať pohon odpočinúť. |
| 7 | Chyba vnútorných obvodov. Technik odpojí všetky zdroje; pri opakovaní servis. |
| 8 | Trvalý povel blokuje ďalší povel; preveriť napríklad časovač OPEN. |
| 9 | Automatizácia zablokovaná povelom STOP automatizácie; potrebuje zodpovedajúci elektronický povel odblokovania, nie iba mechanický kľúč. |
| BlueBUS raz za sekundu | Bežná činnosť; dve rýchle bliknutia potvrdzujú zmenu vstupu alebo prijatý povel. |
|---|---|
| STOP svieti | Učený bezpečnostný vstup je v povolenom stave; zhasnutie znamená jeho zásah. |
| L1/L2 blikajú spolu | Treba učenie zariadení. |
| L3/L4 blikajú spolu | Treba učenie dĺžky dráhy. |
| AUX_IN zhasnutá | Pri základnej funkcii je NC kontakt otvorený; preveriť obvod. |
| Ovládač nereaguje | Skontrolovať batériu a uloženie do správneho prijímača. Ak nebliká ani BlueBUS, technik preverí napájanie a poistky. |
Posledných osem chýb možno prečítať cez parameter L8 druhej úrovne: pri držaní STOP/SET vyberte OPEN/CLOSE príslušný manéver a spočítajte bliknutia. Bezpečnostné okruhy nevyraďujte premostením.
Orientačná životnosť

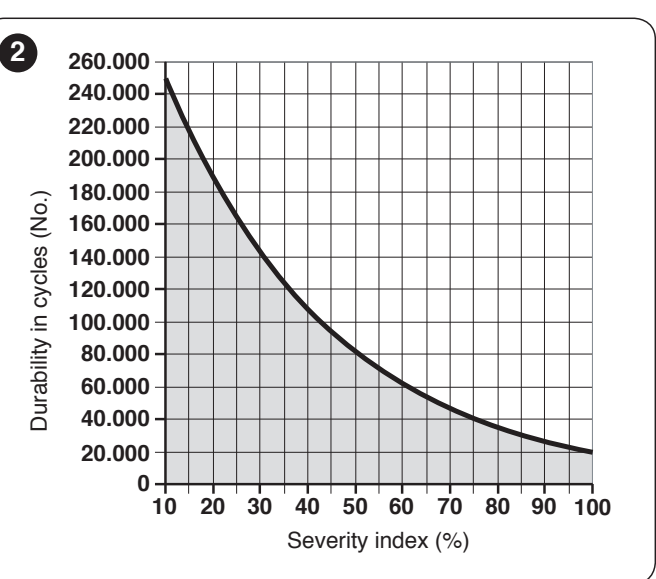

Spočítajte indexy pre konkrétnu bránu a prevádzku. Na vodorovnej osi grafu vyhľadajte súčet v %, na zvislej odčítajte orientačný počet cyklov. Graf predpokladá pravidelnú údržbu; nejde o záruku ani o počet rokov.
| Vlastnosti celej automatizácie | Index | Graf životnosti |
|---|---|---|
| Dĺžka | Pod 3 m: 0 %; 3–4 m: 5 %; 4–5 m: 10 %; 5–6 m: 20 %. |
|
| Hmotnosť | Pod 200 kg: 0 %; 200–300 kg: 15 %; 300–400 kg: 30 %. | |
| Teplota / vlhkosť | Nad +40 °C alebo pod 0 °C, prípadne vlhkosť nad 80 %: 20 %. | |
| Prach, piesok alebo soľ | 15 %. | |
| Sila nastavená na úroveň 4 | 15 %. |
Údržba a záloha
Servis vykonajte najneskôr po 6 mesiacoch alebo po 20 000 manévroch od predchádzajúcej údržby, podľa toho, čo nastane skôr. Zohľadnite aj skoršie upozornenie nastavené cez L7. Technik kontroluje koróziu, upevnenia, pastorok, hrebeň, ručný chod, koncové spínače a bezpečnostné zariadenia a zopakuje skúšky.
Pred servisom odpojte sieť aj záložnú batériu. PS124 sa zapája až po dokončení montáže a programovania, pretože môže zariadenie napájať aj pri vypnutej sieti. Batéria má v pohone vlastné miesto. Používateľ udržiava čistú dráhu a optiku fotobuniek; pri poruche alebo nezvyčajnom chode automatické ovládanie preruší. Deti a osoby udržujte mimo pohybujúcej sa brány.
Technické parametre NKSL400
| Napájanie zostavy / motor | 230 V AC, 50/60 Hz / 24 V DC |
|---|---|
| Odber / príkon | 1,1 A / 250 W |
| Maximálny príkon pri špičke | 330 W |
| Maximálna / menovitá sila | 400 N / 200 N |
| Maximálny / menovitý moment | 12 Nm / 6 Nm |
| Rýchlosť | Do 0,34 m/s bez zaťaženia; 0,18 m/s pri menovitom momente. |
| Najdlhší nepretržitý chod | 10 minút pri menovitom momente; platia aj limity cyklov podľa dĺžky a hmotnosti brány. |
| Pohon hrebeňa | M4, pastorok Z15 |
| Rozmery / hmotnosť | 131 × 135 × 405 mm / 6,5 kg |
| Krytie dokončenej zostavy | IP44, pri správnej montáži a zakrytovaní stĺpika |
| Prevádzková teplota | −20 až +50 °C |
| Trieda izolácie | I – ochranné uzemnenie je povinné. |
| Záloha | Voliteľná PS124; prevádzka pri výpadku podľa stavu batérie a brány. |
360° pohľad
Montážny manuál PDF
