NICE Hyke HK7224 - pohon krídlovej brány bez riadiacej jednotky do krídla 3,5m/330kg
| Dostupnosť produktu: | do 3 dní | Tovar štandardne expedujeme do 3 dní. |
|---|
do 3 dní
509,31 € s DPH
| Hmotnosť |
|---|
| 9,50 kg |
Popis produktu NICE Hyke HK7224 - pohon krídlovej brány bez riadiacej jednotky do krídla 3,5m/330kg
NICE HYKE HK7224 je kĺbový nevratný pohon pre jedno krídlo otváracej brány. Má motor 24 V DC s enkóderom a nastaviteľné kĺbové rameno.
HK7224 neobsahuje riadiacu jednotku. Je to druhý motor pre dvojkrídlovú bránu a pripája sa k pohonu NICE HYKE HK7024, ktorý obsahuje riadenie celej zostavy. HK7224 sa nesmie pripojiť priamo na 230 V. Zapojenie a nastavenia príslušenstva sa vykonávajú na jednotke v HK7024.
Pohon je určený pre krídla do 3,5 m alebo do 330 kg podľa grafu použitia. Je vhodný aj pre intenzívnejšie používanie; prípustná prevádzka závisí od zaťaženia, montáže a teploty. Pri výpadku elektriny sa dá ručne odblokovať kľúčom.
Riadenie a kompatibilné príslušenstvo
Jedna riadiaca jednotka v HK7024 ovláda jedno alebo obe krídla. Nasledujúce zapojenie a programovanie je určené pre HKA2R10 s konektorom SM, ôsmimi LED L1–L8 a 12-polohovým voličom motora. Pred pripojením príslušenstva skontrolujte označenie a rozloženie skutočnej dosky.
| Čo | Prečo | Typ |
|---|---|---|
| Riadenie | Riadenie jedného alebo dvoch motorov HYKE. Zapojenie motorov. | Vstavané v NICE HYKE HK7024. Náhradná doska NICE HKA2R10; náhradu vyberte podľa osadenej generácie. |
| Prijímač a ovládač | Diaľkové ovládanie podľa kódovania prijímača. Párovanie a povely. | OXIBD do konektora SM + ON2E alebo MYGO4. Vysielač a prijímač musia používať kompatibilný rádiový systém. |
| Bezpečnostné fotobunky | Ochrana prejazdu podľa umiestnenia. Zapojenie a adresovanie. | NICE EPMB na BlueBUS. Dva vodiče bez polarity; každý pár má vlastnú adresu. |
| Výstražný maják | Upozornenie na pohyb a signalizácia porúch. Výstup FLASH. | NICE ELDC pre nízke napätie; FLASH je pri funkcii majáka 12 V DC, najviac 21 W. Maják na 230 V sem nepatrí. |
| Bezpečnostná hrana | Ochrana nebezpečných miest pri kontakte s prekážkou. Vstup STOP. | Výber bezpečnostnej hrany s vhodným výstupom 8,2 kΩ; zapojenie zvoľte podľa rizík konkrétnej brány. |
| Ovládanie kľúčom | Spínanie povelu bez napätia. Vstupy SbS, OPEN a CLOSE. | NICE KIO s kontaktom NO. Podsvietenie sa napája samostatne podľa povoleného odberu. |
| Odblokovanie zvonka | Ručné otvorenie, ak sa bez elektriny nedostanete k pohonu. | NICE KIO + KA1, lanko 6 m. Samostatná mechanická funkcia nezávislá od elektrického povelu. |

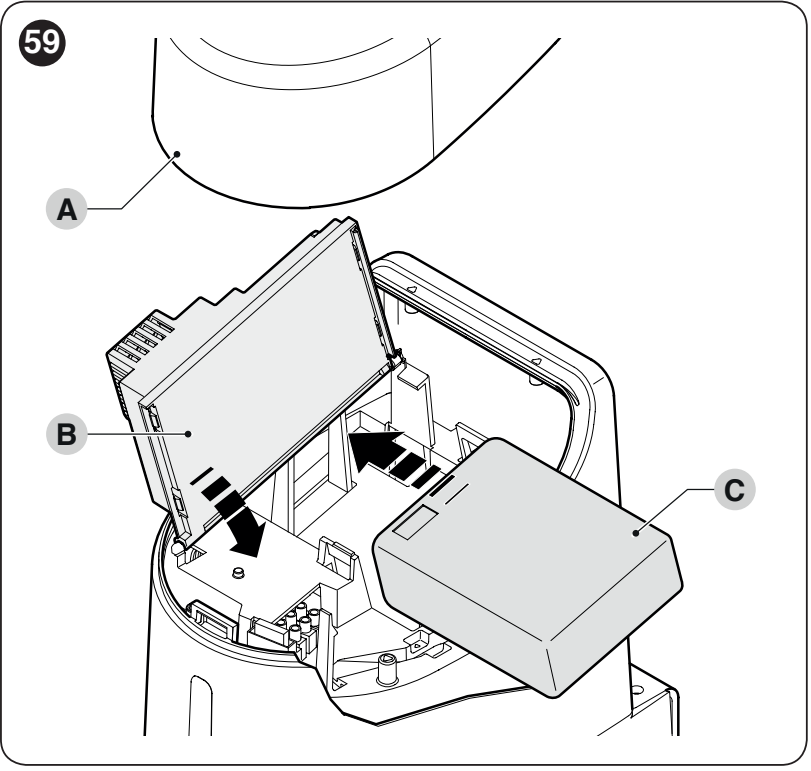

| Záložné napájanie | Niekoľko manévrov pri výpadku siete. Výber a pripojenie batérie. | NICE PSS124 s káblom pre správnu generáciu. Batéria sa pripája do riadiacej jednotky HK7024, nie priamo do HK7224. |
| Elektrický zámok | Dodatočné zaistenie krídla podľa jeho vyhotovenia. Výstup ELS. | Zámok na 12 V AC, najviac 15 VA. Výstup musí zostať nastavený pre elektrozámok, nie svetlo. |
Samostatný motor a riadenie brány
| Model | Čo obsahuje a ako sa používa |
|---|---|
| HK7024 | Pohon s kĺbovým ramenom, montážnymi konzolami, ručným odblokovaním a vstavaným riadením. Ovláda jedno krídlo alebo spolu s HK7224 dve krídla. |
| HK7224 | Pohon s kĺbovým ramenom a ručným odblokovaním, bez vlastnej riadiacej jednotky. Druhé krídlo riadi jednotka v HK7024. |
| Samostatný pohon a sada | Prijímač, ovládač, fotobunky, maják a záložná batéria nie sú automaticky súčasťou každého samostatného motora. Výbavu porovnajte v konkrétnej sade. |
Sady pre jedno alebo dve krídla
Sady obsahujú prijímač OXIBD a ovládač ON2E. Verzia s fotobunkami pridáva EPMB; verzia s príslušenstvom aj ELDC. Dva motory nezvyšujú limit jedného krídla.
| Jedno krídlo | Samostatný pohon | Dve krídla |
|---|---|---|
1 × HK7024. Jedna riadiaca jednotka HKA2R10. | Samostatný HK7224
Jeden motor. Bez riadiacej jednotky. |
1 × HK7024 + 1 × HK7224. Jedna riadiaca jednotka HKA2R10. |
Dĺžka, hmotnosť a priestor pre pohon

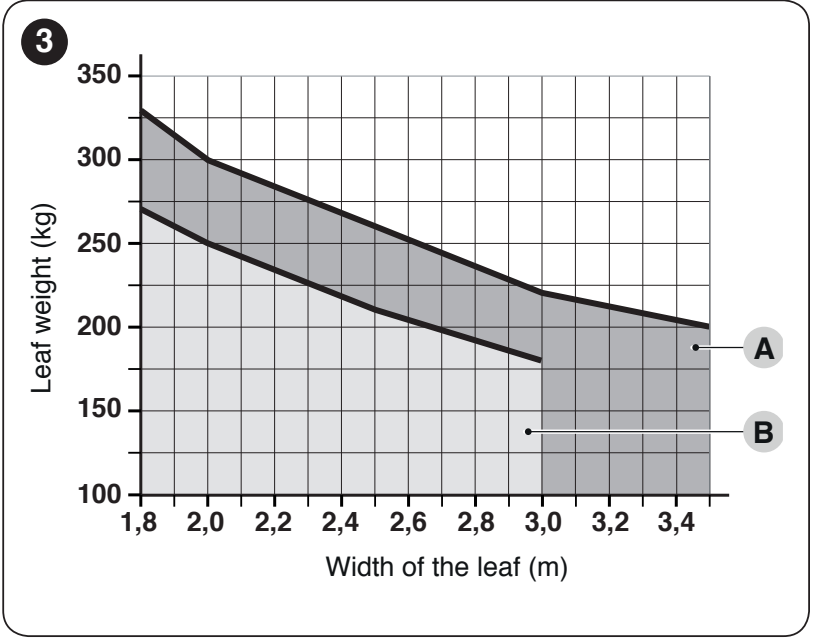

3,5 m a 330 kg sú samostatné krajné hranice. Pri plnom ramene je dovolené krídlo dlhé 3,5 m s hmotnosťou do 200 kg alebo krídlo do 330 kg pri dĺžke do 1,8 m. Medzihodnoty odčítajte z grafu podľa dĺžky a hmotnosti jedného krídla.
A = plné rameno, B = skrátené rameno. Vodorovná os je dĺžka krídla v metroch, zvislá jeho hmotnosť v kilogramoch. Pri skrátení ramena použite spodnú krivku B a otvorenie najviac 90°. Skrátené rameno nesmie dostať limity plného ramena.

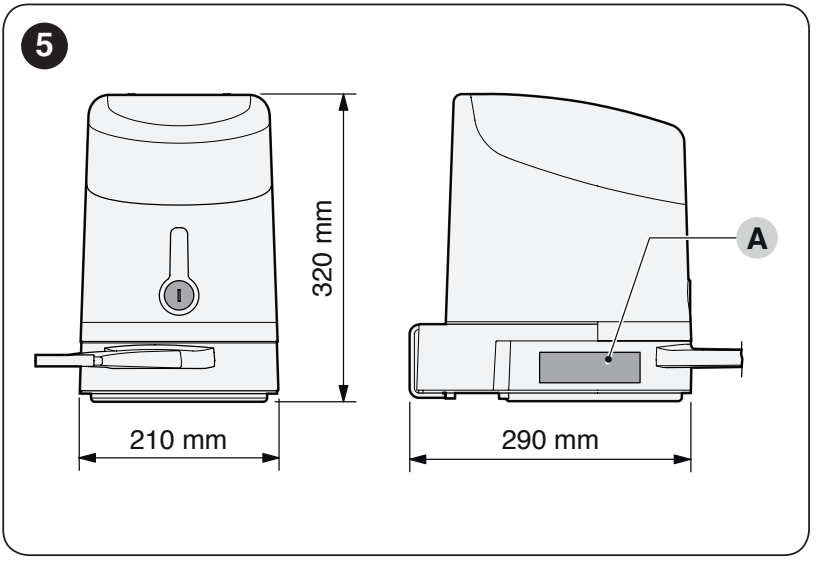

Pre samotný pohon musí byť voľný montážny priestor široký najmenej 210 mm. Pre pohyb ramena skontrolujte celú dráhu aj vzdialenosť od steny alebo plota; rozmery nižšie určujú geometriu montáže, nie univerzálny rozmer stĺpika.
Montáž konzol a kĺbového ramena
Montáž, elektrické zapojenie a skúšky vykonáva odborný technik. Pred prácou odpojte sieť aj prípadnú batériu. Brána sa musí pohybovať ľahko po celej dráhe, nesmie sa sama otvárať alebo zatvárať a jej upevnenie nesmie pružne povoľovať.

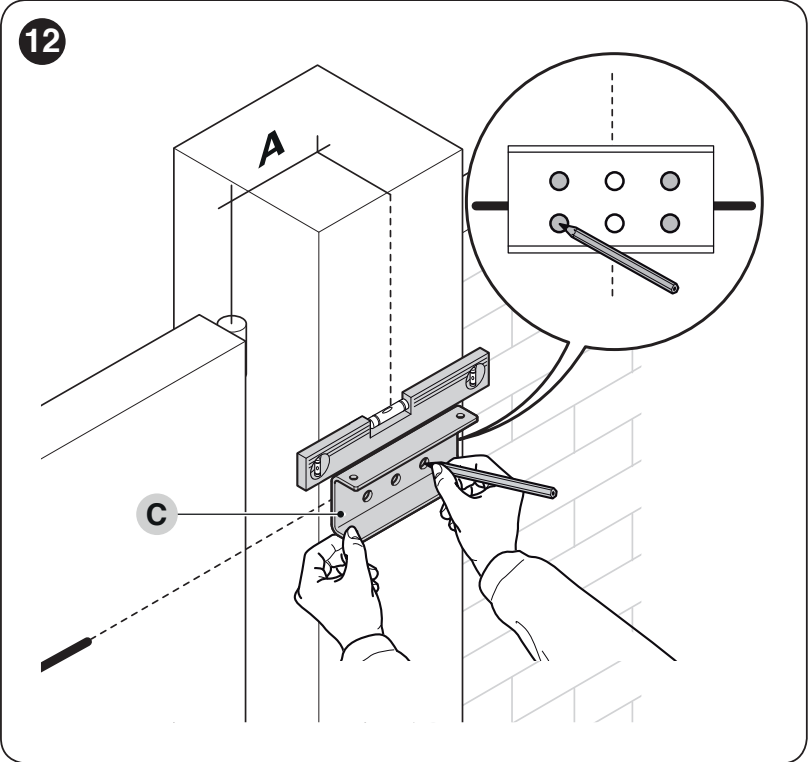

Montážna konzola motora musí byť vodorovná na pevnom podklade. Konzolu ramena upevnite na nosný rám krídla, nie na slabú výplň. Osadenie zvoľte tak, aby zostal bezpečný prístup ku kľúču a odblokovacej páke. Miesto montáže nesmie byť zaplavované; podľa potreby pohon osaďte vyššie nad terénom. Káblové vedenie pripravte tak, aby voda a kondenzát nevtekali do pohonu.

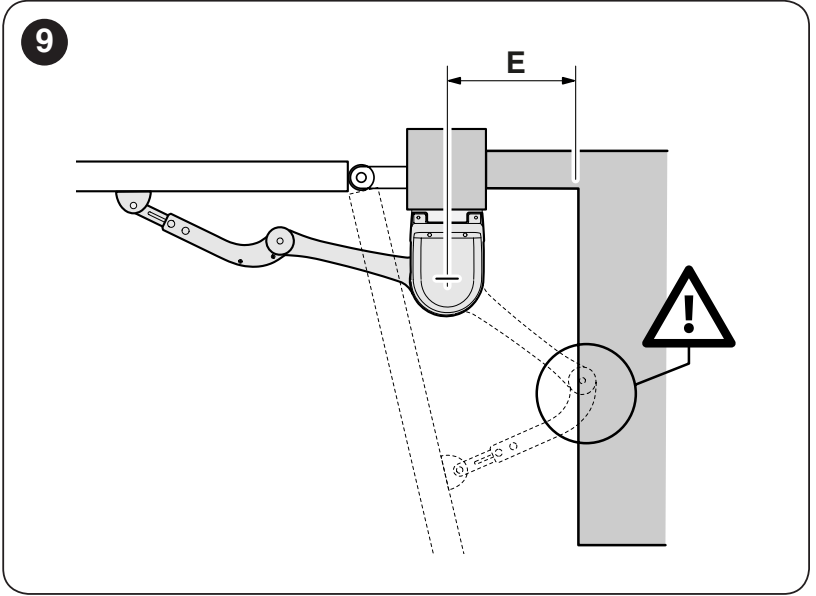

| Priestor E | Výber ramena |
|---|---|
| E najmenej 650 mm | Plná dĺžka ramena; uhol a vzdialenosti A/B určite z montážneho grafu. |
| E od 300 do 650 mm | Skrátená dĺžka ramena; otvorenie najviac 90° a prísnejší graf hmotnosti krídla. |
| E menej ako 300 mm | Uvedená montáž nie je prípustná. Zvoľte inú polohu alebo iné vhodné riešenie. |

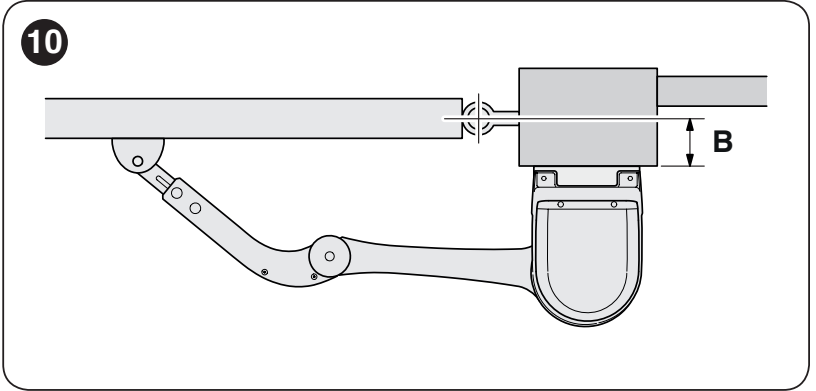

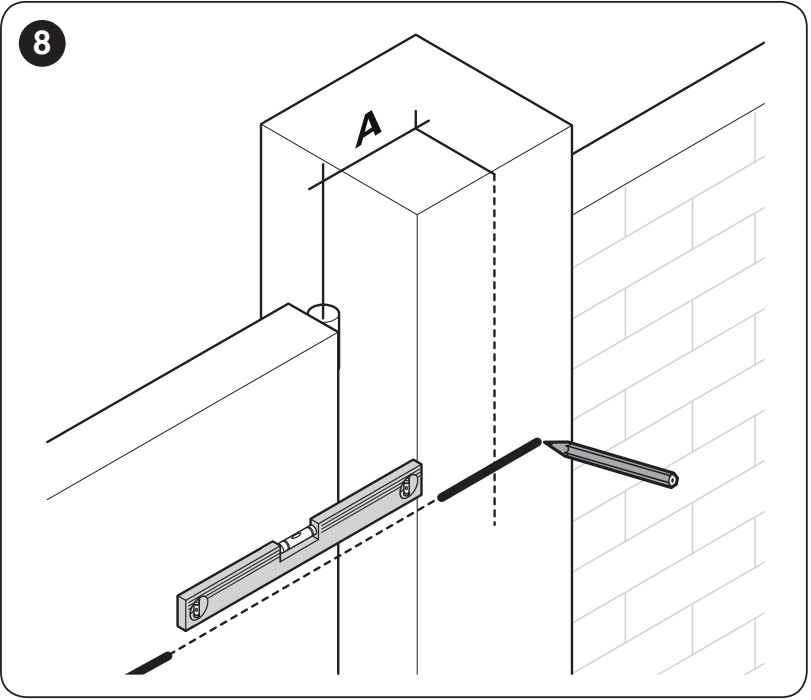

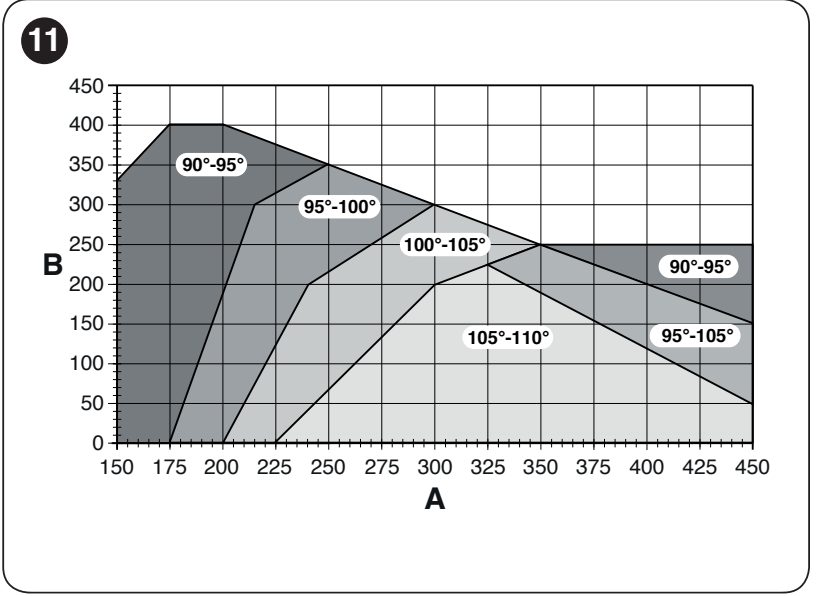

A je poloha konzoly pohonu voči osi pántu; B je odsadenie osi pántu od montážnej plochy podľa nákresov. Obe hodnoty sú v milimetroch.
- Zmerajte B a zvoľte požadovaný uhol otvorenia. Pri plnom ramene je maximum 110°.
- V grafe veďte z hodnoty B vodorovnú čiaru do oblasti požadovaného uhla. Z priesečníkov odčítajte prípustný rozsah A. Napríklad pri B = 200 mm a otvorení 110° vychádza A približne 300–345 mm.

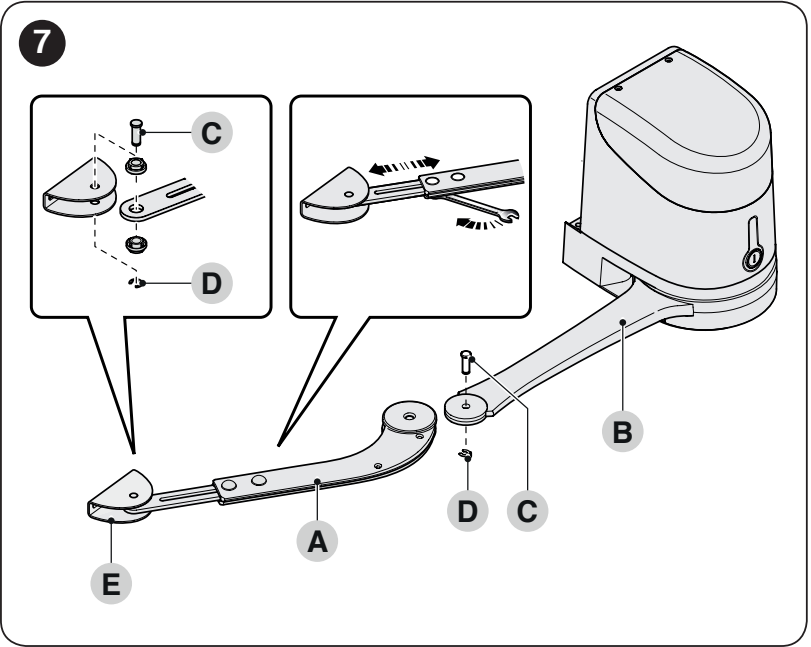

- Zložte rovné a zahnuté rameno s čapmi a poistnými krúžkami. Konzoly motora a krídla musia po montáži ležať v rovnakej vodorovnej úrovni.
- Konzolu motora použite ako šablónu, pripravte štyri upevňovacie miesta a upevnite ju vhodnými kotvami. Motor na konzolu pripevnite dvoma dodanými skrutkami.

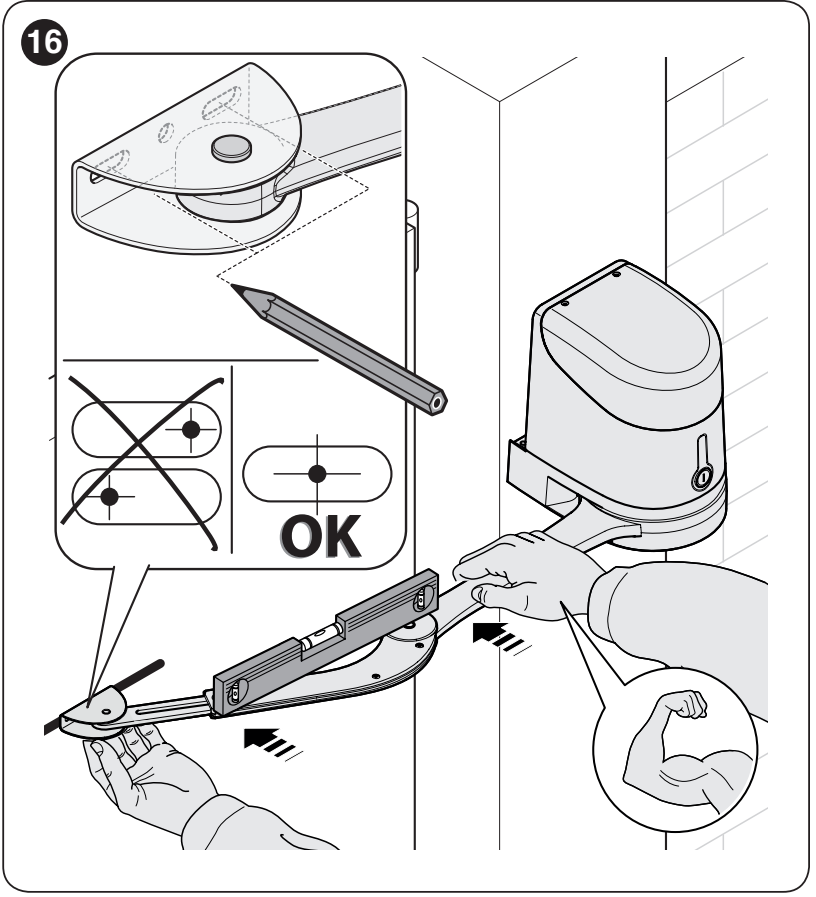

- Odblokujte motor. Pri plnom ramene určite polohu konzoly na krídle pri čo najviac vysunutom ramene tak, aby sa rameno zastavilo vo svojej krajnej polohe. Konzolu upevnite vodorovne a zaistite čap a poistný krúžok.
- Ručne prejdite celú dráhu. Rameno nesmie narážať do steny, plota ani krídla a jeho pohyb nesmie vytvárať nechránené miesto zachytenia alebo strihu. Potom nastavte dorazy a znova motor zaistite.

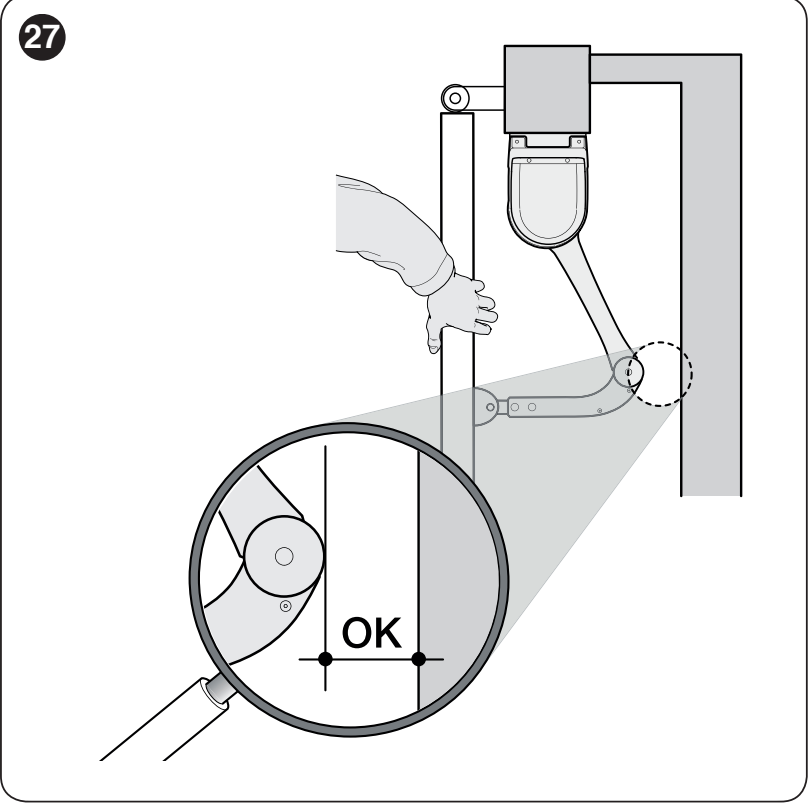

Montáž so skráteným ramenom
Pri skrátenom ramene zvoľte A z oblasti 90°–95° v montážnom grafe; skutočné otvorenie krídla zostáva najviac 90°. Poloha konzoly na krídle sa určuje s odblokovaným motorom: zahnuté rameno pritlačte k zatvorenému krídlu až do jeho krajnej polohy. Dodržte E najmenej 300 mm, otvorenie najviac 90° a spodnú krivku limitov. Pri skúšobnom ručnom otvorení držte konzolu pri krídle a overte, že ohnuté rameno ani jeho kĺb nenarazia do prekážky. Konzolu pripevnite až po overení celej dráhy.
Mechanické dorazy otvárania a zatvárania
- Odblokujte motor a krídlo ručne presuňte do požadovanej otvorenej polohy.

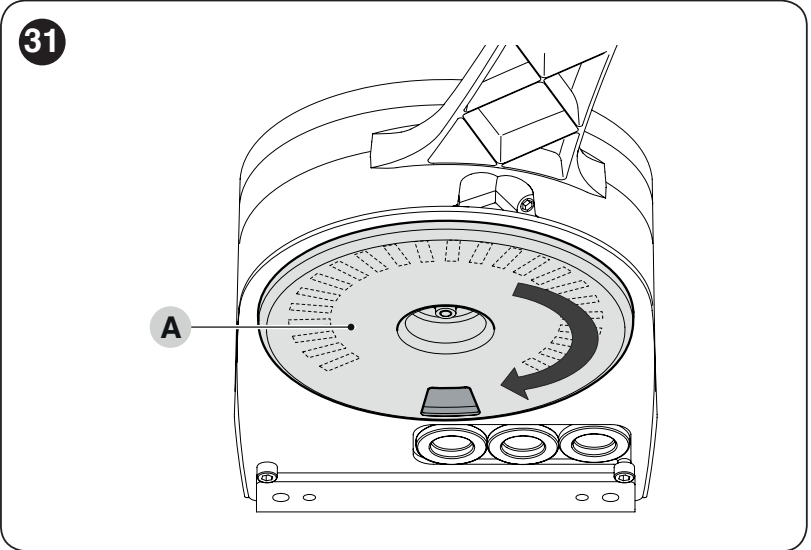

- Na spodnej strane motora otočte plastový kotúč A a nastavte otvor pod ramenom podľa obrázka.

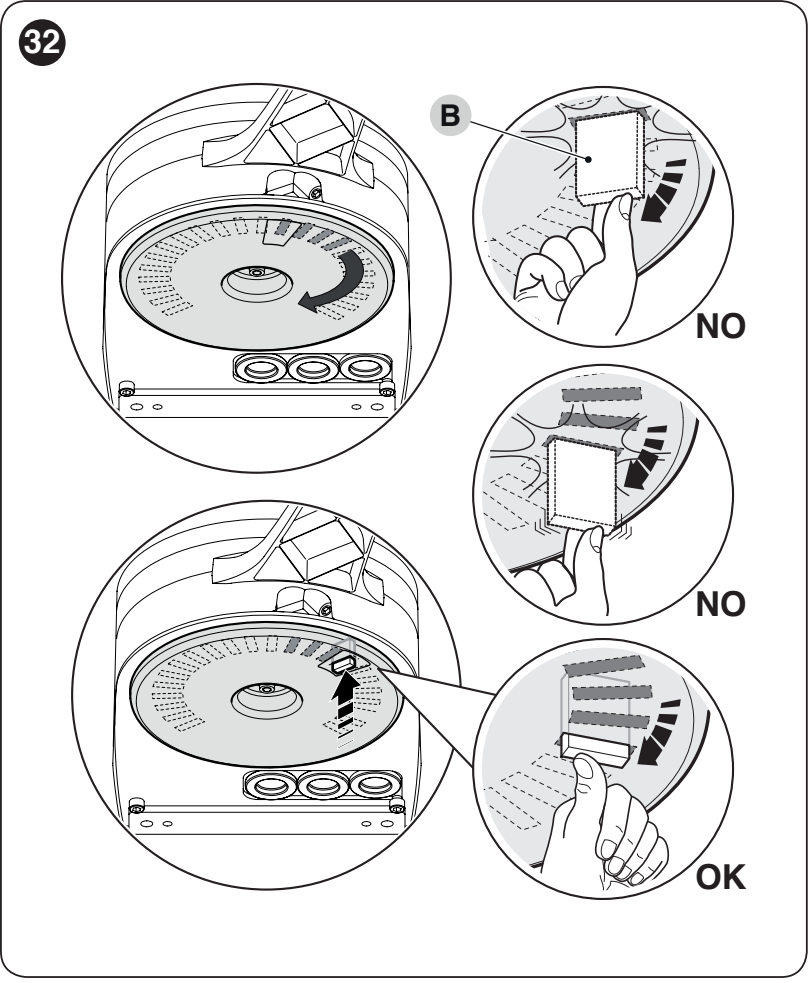

- Doraz B vložte do najbližšej vhodnej polohy. Musí správne zapadnúť; porovnajte označenie OK/NO.

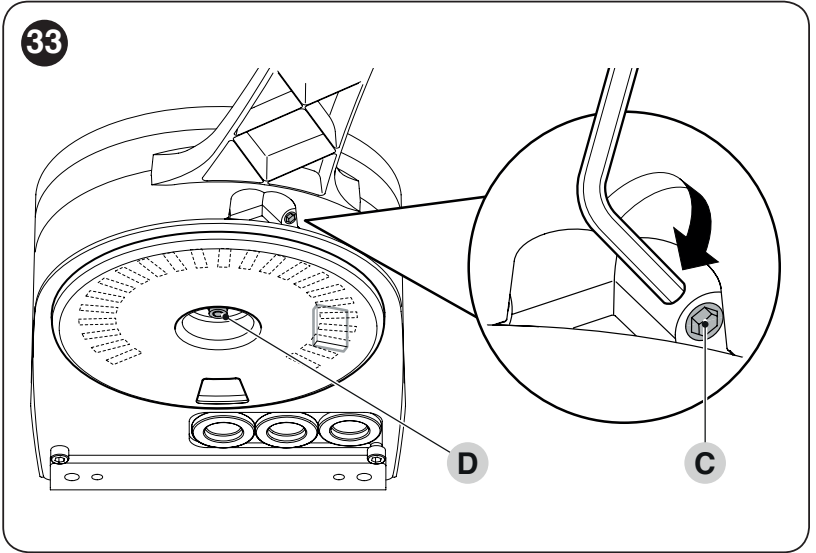

- Kotúč otočte tak, aby doraz nemohol vypadnúť. Presné doladenie vykonajte nastavovacou skrutkou C.
- Ak brána nemá doraz zatvárania na zemi, rovnakým postupom nastavte aj doraz zatvárania. Nakoniec pevne dotiahnite maticu D, aby sa kotúč nemohol samovoľne pootočiť.
- Po zmene polohy dorazov vykonajte nové učenie polôh a skúšky.

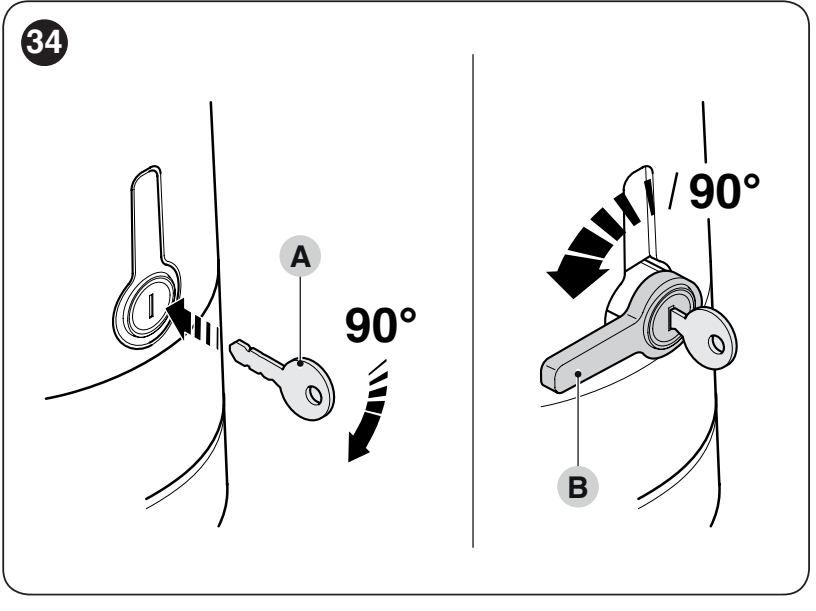

Ručné odblokovanie pri výpadku napájania
Pred odblokovaním zastavte pohyb a odpojte napájanie. Uistite sa, že sa krídlo nedá samovoľne do pohybu; pri vetre ho držte pod kontrolou.
- Vložte kľúč A a otočte ho o 90° v smere hodinových ručičiek.
- Vysunutú páku B otočte o 90° proti smeru hodinových ručičiek. Krídlom môžete pohybovať ručne.
- Na opätovné zaistenie vráťte páku do zvislej polohy a zatlačte ju do lôžka. Kľúč otočte o 90° proti smeru hodinových ručičiek a vyberte.
- Po zasunutí páky krídlom ručne pohnite o niekoľko centimetrov v smere otvárania, aby sa prevod úplne zaistil. Pred elektrickým pohybom overte, že je páka úplne zasunutá a pohon je zaistený. Pri poruche bezpečnosti bránu nepoužívajte, kým sa príčina neodstráni.
Elektrické zapojenie motorov a príslušenstva
Pred otvorením krytu odpojte sieť 230 V aj záložnú batériu. Napájanie a ochranné uzemnenie zapája odborný technik. Vedenie musí mať zariadenie umožňujúce úplné odpojenie a káble musia byť upevnené proti vytrhnutiu.

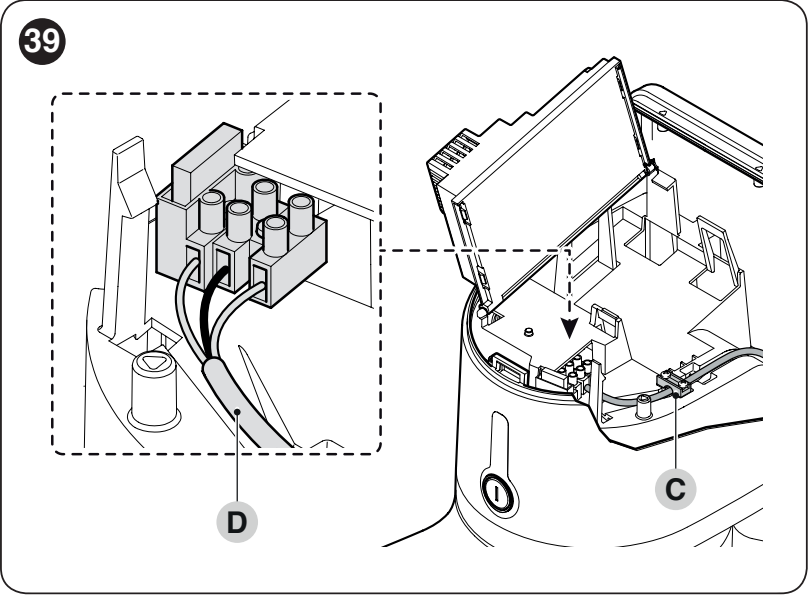

Otvorte kryt HK7024, nadvihnite riadiacu jednotku a káble veďte spodným vstupom. Prívod siete zaistite káblovou príchytkou. HK7224 dostáva napájanie motora a samostatné vedenie enkódera z riadiacej jednotky HK7024.
| Vedenie | Prierez a maximálna dĺžka |
|---|---|
| Sieť do HK7024 | 3 × 1,5 mm², do 30 m. Pri dlhšom prívode 3 × 2,5 mm² a ochranné uzemnenie pri automatizácii podľa návrhu inštalácie. |
| Druhý motor HK7224 | 3 × 1,5 mm², do 10 m. Dva pracovné vodiče a ochranný vodič podľa svoriek motora. |
| Enkóder druhého motora | 2 × 1 mm², do 10 m. Motorové a enkóderové vedenie možno nahradiť jedným káblom 5 × 1,5 mm²; jednotlivé vodiče priraďte príslušným svorkám. |
| BlueBUS | 2 × 0,5 mm², do 20 m; nad 20 m, najviac 40 m, 2 × 1 mm². |
| Maják | 2 × 0,5 mm², do 20 m. |
| Anténa | Tienený RG58, najviac 20 m; odporúčaná dĺžka je menej ako 5 m. |
| Spínač OPEN/CLOSE | Dva káble 2 × 0,5 mm² alebo jeden 4 × 0,5 mm², do 50 m. |
| Elektrický zámok | 2 × 1 mm², do 6 m. |
M1, M2 a enkódery
M2 je krídlo, ktoré sa otvára ako prvé; M1 sa zatvára ako prvé. Pri jednokrídlovej zostave je použitý výstup M2 a príslušný vstup ENC2; M1 zostáva nepoužitý. Pri dvoch krídlach priraďte každému motoru jeho vlastný enkóder. HK7224 nezamieňajte s variantom HK7224HS.
Na motorových svorkách zapojte pracovné vodiče na krajné kontakty označené M; ochranný vodič patrí na svorku so symbolom uzemnenia. Enkódery pripojte na príslušné dvojice ENC1/ENC2 bez polarity. Pri oprave smeru po odpojení napájania zameňte iba krajné pracovné vodiče daného motora, nie ochranný vodič.

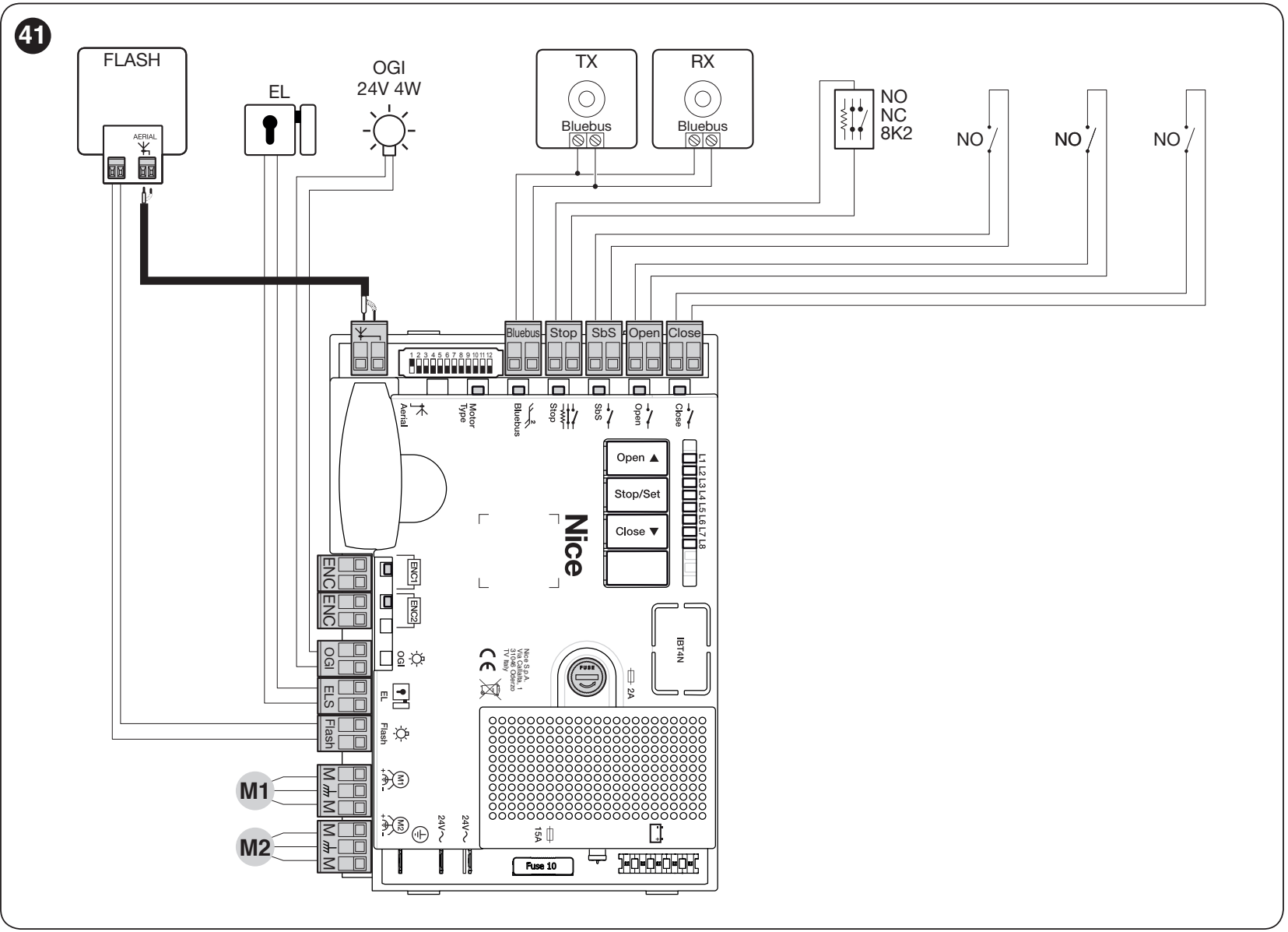

Schéma riadiacej jednotky HKA2
Legenda: FLASH = maják, EL/ELS = elektrický zámok, OGI = kontrolka otvorenej brány, TX/RX = vysielač/prijímač fotobuniek, NO = normálne otvorený kontakt, NC = normálne zatvorený kontakt. Schéma ukazuje vstupy a ich funkcie; vybavenie zvoľte podľa konkrétnej zostavy.

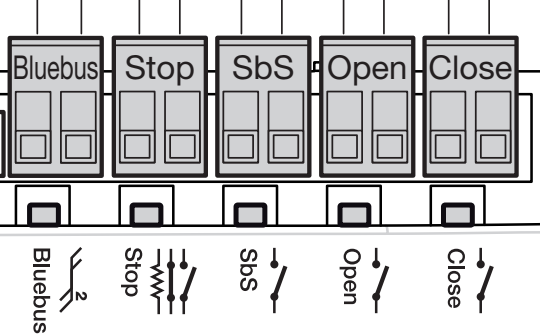

Svorky príslušenstva, napätie a polarita
| Svorka | Funkcia a zapojenie |
|---|---|
| Pomocné napájanie | SbS (+) a STOP (−), 24 V DC, najviac 200 mA spolu. Použite pomocný napájací kontakt na svorke SbS ako plus a pomocný napájací kontakt na svorke STOP ako mínus. Pred zapojením overte príslušné kontakty na osadenej doske; celá dvojica povelového vstupu nie je napájací výstup. Ide o napájanie drobného príslušenstva, nie o napájanie motora, majáka alebo elektrozámku. |
| BlueBUS | Dva vodiče pre komunikáciu aj napájanie; bez polarity +/−. Najviac 15 jednotiek BlueBUS podľa odberu zariadení. EPMB sa pripájajú paralelne. |
| FLASH | Pri funkcii majáka 12 V DC, najviac 21 W; vhodný ELDC. DC napájanie zapojte podľa označenia konkrétnych svoriek a zariadenia. Polaritu nepreberajte zo susedného výstupu; ak označenie na doske nie je čitateľné, zapojenie musí overiť technik. |
| ELS | 12 V AC, najviac 15 VA pre elektrozámok; pri AC sa plus a mínus nerozlišujú. Pri L5 = ON sa zmení na výstup osvetlenia 24 V DC (−30/+50 %), najviac 4 W. Pri zmene funkcie zvoľte zariadenie pre toto napätie a dodržte jeho DC polaritu. |
| OGI | Kontrolka otvorenej brány 24 V DC (−30/+50 %), najviac 4 W; možnosť ovládať malé relé. Pri L8 = ON sa mení na kontrolku údržby. Pri zariadení s určenou DC polaritou overte označenie výstupu na skutočnej doske. |
| SbS | Povel krok za krokom cez beznapäťový kontakt NO, bez polarity. Cudzím napätím vstup nenapájajte. |
| OPEN / CLOSE | Otvorenie / zatvorenie cez beznapäťové kontakty NO, bez polarity. CLOSE môže byť pri L7 = ON zmenený na čiastočné otvorenie. |
| STOP | Vstup NC, NO alebo 8,2 kΩ podľa naučeného zariadenia. Nie je to univerzálna napájacia dvojica; kontaktné zapojenie je popísané nižšie. |
Pomocné napájanie a povelový kontakt sú odlišné funkcie. Príslušenstvo nenapájajte cez oba kontakty jednej dvojice SbS alebo STOP a pri odbere napájania dvojicu neskratujte. Na HKA2R10 zostáva pomocné napájanie dostupné aj pri zapnutom Standby.
STOP, bezpečnostná hrana a priechodná bránka
STOP po zmene naučeného stavu okamžite zastaví pohyb a vykoná krátky reverz. Viac kontaktov NO sa pripája paralelne, viac kontaktov NC sériovo. Zapojenie odporových bezpečnostných hrán navrhnite podľa konkrétneho zariadenia; nekombinujte ich s náhodným premostením.
Ak je v krídle priechodná bránka, jej kontrolný kontakt musí zabrániť elektrickému pohybu, keď je otvorená. Po každej zmene zapojenia STOP vykonajte učenie zariadení a bezpečnostné skúšky. Fotobunky a citlivá hrana chránia odlišné nebezpečné miesta; jedna automaticky nenahrádza druhú.

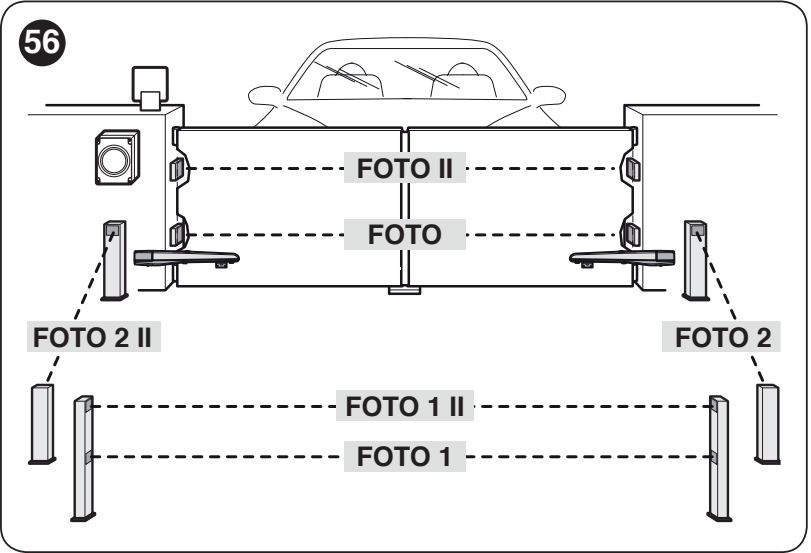

Fotobunky BlueBUS
Vysielač TX aj prijímač RX fotobuniek EPMB pripojte dvoma vodičmi na BlueBUS bez polarity. Každý pár musí mať rovnaké adresovanie na TX aj RX a iné adresovanie než ostatné páry. Po pripojení alebo odstránení zariadenia zopakujte učenie.
| Adresa | Čo chráni a ako reaguje |
|---|---|
| PHOTO / PHOTO II | PHOTO približne 50 cm, PHOTO II približne 100 cm; vonkajšie páry. Pri zatváraní zastaví a obráti pohyb. |
| PHOTO1 / PHOTO1 II | PHOTO1 približne 50 cm, PHOTO1 II približne 100 cm; vnútorné páry. Pri zatváraní zastaví a obráti pohyb; pri otváraní zastaví a pokračuje po uvoľnení lúča. |
| PHOTO2 / PHOTO2 II | Ochrana priestoru otvárania. Pri otváraní zastaví a obráti pohyb. |
| PHOTO3 | Pre toto zapojenie HYKE nie je prípustná. |
Poloha prepojok musí zodpovedať zvolenej funkcii, nie iba tomu, kde je fotobunka fyzicky namontovaná. Kompletné adresovanie a zapojenie nájdete aj na karte EPMB.
Prvé spustenie a kontrola riadiacej jednotky
Všetky tlačidlá a LED uvedené nižšie sú na riadiacej jednotke v HK7024. HK7224 vlastné programovanie nemá. Pred pripojením napájania musia byť káble, dorazy, kryty a ochranné prvky bezpečne osadené.
- Krídla nastavte približne do polovice dráhy, motorové prevody zaistite a uvoľnite priestor pohybu.
- Po pripojení napájania musí LED BlueBUS blikať približne raz za sekundu. LED na TX aj RX fotobuniek musia signalizovať napájanie a maják FLASH má byť v pokoji vypnutý.
- Pri chýbajúcom alebo nezvyčajnom napájaní jednotku vypnite a skontrolujte zapojenie a poistky. Do učenia nepokračujte pri zistenom probléme.
- Pred učením polôh zvoľte správny motor na voliči a vykonajte učenie zariadení.
12-polohový volič typu motora
Pre štandardné motory HK7024 + HK7224 nastavte DIP 10 = ON, všetky ostatné polohy 1–9, 11 a 12 = OFF. Na Oview tomu zodpovedá označenie HYKE. Volič nastavujte bez napájania a vždy pred učením polôh. Nastavenie pre HYKE HS sem nepatrí.
Učenie zariadení BlueBUS a STOP
- Súčasne stlačte a držte Open ▲ + Stop/Set.
- Keď L1 a L2 začnú rýchlo blikať, približne po 3 sekundách, obe tlačidlá uvoľnite.
- Počkajte na ukončenie rozpoznávania. STOP musí svietiť a L1/L2 zhasnúť. L3/L4 môžu začať blikať, čím žiadajú učenie polôh.
- Učenie je potrebné aj bez pripojených fotobuniek a vždy po pridaní alebo odobratí zariadenia. Potom zopakujte bezpečnostné skúšky.
Učenie polôh krídel
Najprv musia byť naučené zariadenia a správne nastavený volič motora. Mechanické dorazy musia byť pevné a sila musí vyhovovať bráne. Počas učenia sledujte oba motory a celý priestor pohybu.
Automatické učenie

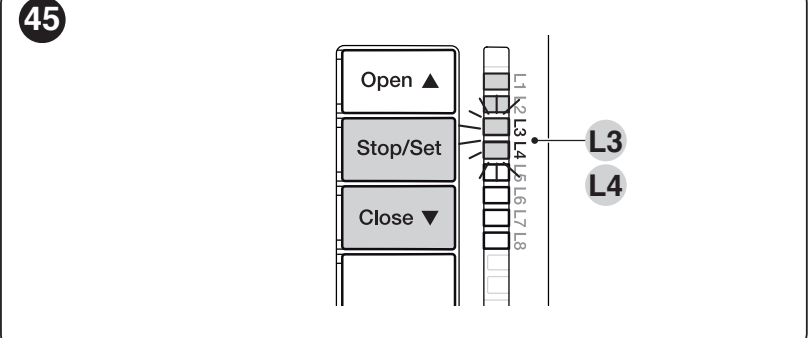

- Súčasne stlačte a držte Stop/Set + Close ▼.
- Keď L3 a L4 začnú rýchlo blikať, približne po 5 sekundách, tlačidlá uvoľnite.
- Jednotka vykoná pomalé zatvorenie M1 na doraz, pomalé zatvorenie M2 na doraz, pomalé otvorenie M2 a M1 na dorazy a napokon rýchle zatvorenie oboch krídel. Pri jednom motore sa učí iba príslušné krídlo M2.
- Úspešné dokončenie potvrdí zhasnutie L3 aj L4. Overte následne niekoľko bežných otvorení a zatvorení.
- Pri nesprávnom smere alebo poradí pohyb prerušte tlačidlom Open alebo Close. Pred opravou odpojte sieť aj batériu. Pri zámene M1/M2 prehoďte aj ich enkódery; pri nesprávnom smere prehoďte krajné pracovné vodiče konkrétneho motora.
- Ak zasiahne fotobunka alebo STOP, učenie sa preruší a rozbliká sa L1. Po odstránení príčiny zopakujte postup od začiatku.

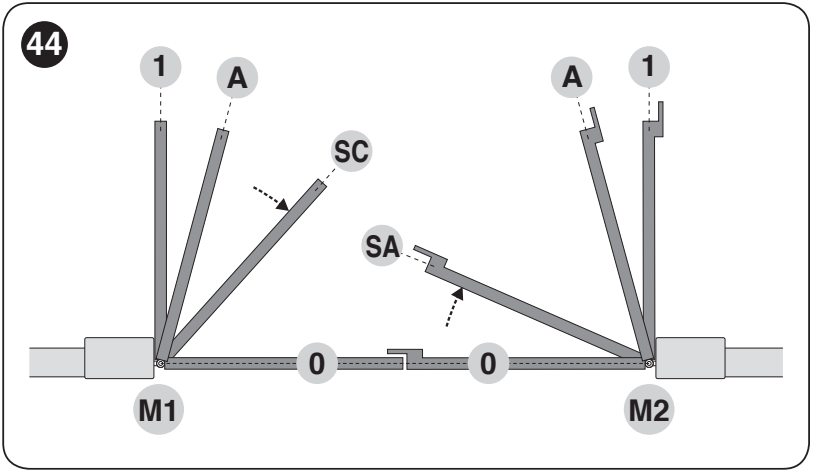

Ručné učenie a význam polôh
Ručné učenie umožňuje nastaviť polohy samostatne. Krátke stlačenie Open/Close prepína LED; podržanie pohybuje motorom. Poloha 0 je doraz zatvárania, poloha 1 doraz otvárania a A požadované zastavenie otvorenia medzi nimi.
| LED – poloha | Čo sa ukladá |
|---|---|
| L1 – 0/M1 | Úplné zatvorenie krídla M1 na mechanickom doraze. |
| L2 – 0/M2 | Úplné zatvorenie krídla M2 na mechanickom doraze. |
| L3 – SA/M2 | Posun pri otváraní: po prekročení tejto polohy M2 môže začať otvárať M1. |
| L4 – A/M1 | Požadované zastavenie otvorenia M1. |
| L5 – A/M2 | Požadované zastavenie otvorenia M2. |
| L6 – SC/M1 | Posun pri zatváraní: po prekročení tejto polohy M1 môže začať zatvárať M2. |
| L7 – 1/M1 | Úplné otvorenie M1 na mechanickom doraze. |
| L8 – 1/M2 | Úplné otvorenie M2 na mechanickom doraze. |
- Stlačte Stop/Set + Close a uvoľnite ich hneď pri blikaní L1, približne po 3 sekundách. Pre ručné učenie nečakajte na L3/L4, ktoré spúšťajú automatické učenie.
- Vybraný motor podržaním Open alebo Close presuňte do požadovanej polohy. Tlačidlo uvoľnite, keď chcete pohyb zastaviť.
- Na uloženie držte Stop/Set najmenej 3 sekundy. Počas držania sa príslušná LED približne po 2 sekundách rozsvieti trvalo. Tlačidlo uvoľnite až po najmenej 3 sekundách; potom začne blikať ďalšia LED.
- Pokračujte po L8. Medzi stlačeniami dodržte prestávku kratšiu ako 10 sekúnd; dlhšia prestávka postup ukončí a ponechá dovtedy uložené zmeny.
Pri jednom motore M2: nepoužité polohy L1 a L7 potvrďte podržaním Stop/Set najmenej 3 sekundy. L3, L4 a L6 preskočte krátkym Open/Close. Uložte polohy L2, L5 a L8 pre skutočné krídlo M2.
Zmiešané učenie
Najprv vykonajte automatické učenie. Potom vstúpte do ručného režimu Stop/Set + Close a uvoľnite pri blikaní L1. Krátkym Open/Close zvoľte polohu, pohybom ju upravte a uložte ako pri ručnom učení. Takto sa upravujú A, SA a SC; krajné polohy 0 a 1 ponechajte naučené z dorazov. Postup ukončíte prepnutím blikajúcej LED za L8.
Skúšky pred odovzdaním
- Po odpojení všetkých zdrojov odblokujte motor a overte ručný pohyb po celej dráhe. Výrobca pri skúške určuje najviac 390 N na ručný pohyb; tento údaj nenahrádza výber pohonu a meranie nárazovej sily.
- Po zaistení a obnovení napájania overte otvorenie, zatvorenie, zastavenie, spomalenie a správne prekrytie krídel.
- Každú fotobunku, citlivú hranu a kontrolný kontakt bránky otestujte samostatne. Odstráňte všetky riziká zachytenia a strihu v priestore ramien.
- Technik musí overiť sily, odovzdať návod na použitie, postup odblokovania a plán údržby. Bránu používajte až po úspešnom dokončení skúšok.
Nastavenia jednotky HKA2R10
Open ▲ vyberá alebo otvára, Stop/Set zastavuje a potvrdzuje, Close ▼ vyberá alebo zatvára. Štvrté tlačidlo sa nepoužíva. Dlhšie podržanie Stop/Set, viac než 5 sekúnd, otvorí programovanie pri blikaní L1.
Úroveň I – zapnutie a vypnutie funkcií
- Podržte Stop/Set, kým začne blikať L1, a uvoľnite.
- Open/Close vyberte LED príslušnej funkcie. Krátkym Stop/Set zmeňte stav: krátke blikanie = OFF, dlhé blikanie = ON.
- Pre ďalšiu funkciu zopakujte výber a zmenu. Na uloženie a ukončenie nechajte 10 sekúnd bez stlačenia tlačidla.
| LED – funkcia a význam | Stav |
|---|---|
| L1 – Automatické zatváranie ON: po otvorení sa brána zatvorí po nastavenej pauze. OFF: poloautomatická prevádzka. Továrenská pauza je 30 s. | ON / OFF Z výroby OFF |
| L2 – Zatvoriť po fotobunke ON: zásah fotobunky pri zapnutom automatickom zatváraní skráti pauzu na 5 s. Ak je automatické zatváranie vypnuté, zásah aktivuje zatvorenie po nastavenej pauze. | ON / OFF Z výroby OFF |
| L3 – Vždy zatvoriť ON: po obnovení elektriny pri otvorenej bráne začne jednotka po 10 s zatvárať s predblikávaním 5 s. OFF: po návrate elektriny sa brána sama nerozbehne. | ON / OFF Z výroby OFF |
| L4 – Standby všetko ON: približne 1 minútu po pohybe vypne BlueBUS a väčšinu LED; povel obnoví prevádzku s krátkym oneskorením. OFF: tento úsporný režim je vypnutý. Pomocné napájanie SbS/STOP na R10 zostáva dostupné. | ON / OFF Z výroby OFF |
| L5 – ELS ako svetlo ON: výstup ELS funguje ako svetlo na 24 V DC (−30/+50 %), najviac 4 W. OFF: ELS ovláda elektrický zámok na 12 V AC, najviac 15 VA. Výbavu a zapojenie prispôsobte zvolenej funkcii. | ON / OFF Z výroby OFF |
| L6 – Predblikávanie ON: maják bliká 3 s pred pohybom. OFF: začne blikať súčasne s pohybom. | ON / OFF Z výroby OFF |
| L7 – CLOSE ako čiastočné otvorenie ON: vstup CLOSE dáva povel čiastočné otvorenie 1. OFF: dáva povel zatvoriť. | ON / OFF Z výroby OFF |
| L8 – OGI ako kontrolka údržby ON: OGI signalizuje údržbu. OFF: OGI signalizuje otvorenú bránu. Limit nastavuje úroveň II/L7. | ON / OFF Z výroby OFF |
Úroveň II – nastaviteľné parametre
- Podržte Stop/Set, kým začne blikať L1, a uvoľnite.
- Open/Close vyberte vstupnú LED požadovaného parametra.
- Podržte Stop/Set. Po približne 3 s sa rozsvieti hodnotová LED aktuálneho nastavenia. Stále pri podržanom Stop/Set ju presuňte tlačidlom Open alebo Close.
- Uvoľnite Stop/Set. Na uloženie a ukončenie nechajte 10 sekúnd bez stlačenia tlačidla.
Tučná hodnota je továrenské nastavenie HKA2R10. Vstupná LED označuje parameter; hodnotová LED označuje jeho hodnotu. Rovnaké číslo LED v oboch stĺpcoch nemusí znamenať rovnakú vec.
| Vstupná LED – názov a popis | LED nastavenia – hodnota |
|---|---|
| L1 – Doba pauzy Čas pred automatickým zatvorením; účinný iba pri zapnutom zatváraní. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Krokový režim Sekvencia SbS a súvisiacich povelov; L4, L5, L7 a L8 menia aj správanie OPEN/CLOSE. | L1 – Otvoriť – stop – zatvoriť – stop L2 – Otvoriť – stop – zatvoriť – otvoriť L3 – Otvoriť – zatvoriť – otvoriť – zatvoriť L4 – Bytový režim: počas otvárania SbS/OPEN bez účinku, CLOSE obráti na zatváranie; počas zatvárania SbS/OPEN obráti na otvorenie, CLOSE bez účinku. L5 – Bytový režim 2: reakcie ako L4; podržaný povel dlhší než 2 s vyvolá STOP. L6 – Krokový režim 2: povel kratší než 2 s vyvolá čiastočné otvorenie. L7 – Držanie povelu: pohyb iba počas trvania povelu; po uvoľnení sa zastaví. L8 – Poloautomatické otvorenie, zatváranie iba pri držaní povelu. |
| L3 – Rýchlosť motorov Rýchlosť bežného pohybu; po zmene overte bezpečnosť, sily a spomalenie. | L1 – Veľmi pomalá L2 – Pomalá L3 – Stredná L4 – Rýchla L5 – Veľmi rýchla L6 – Najvyššia L7 – Otvára rýchlo, zatvára pomaly L8 – Otvára najvyššou rýchlosťou, zatvára stredne |
| L4 – Odľahčenie po zatvorení Krátky reverz uvoľní zvyšný tlak, zachová správne zatvorenie a uľahčí ručné odblokovanie. | L1 – Bez odľahčenia L2 – Úroveň 1 – minimum, približne 100 ms L3 – Úroveň 2 L4 – Úroveň 3 L5 – Úroveň 4 L6 – Úroveň 5 L7 – Úroveň 6 L8 – Úroveň 7 – maximum, približne 800 ms |
| L5 – Sila motorov Sila oboch motorov. Vyššia hodnota nie je náhradou za opravu trenia; po zmene sú potrebné skúšky nárazových síl. | L1 – Úroveň 1 – minimum L2 – Úroveň 2 L3 – Úroveň 3 L4 – Úroveň 4 L5 – Úroveň 5 L6 – Úroveň 6 L7 – Úroveň 7 L8 – Úroveň 8 – maximum |
| L6 – Pešie a čiastočné otvorenie Pri pešom otvorení sa pohybuje M2. Pri oboch krídlach sa zlomky vzťahujú na menší z ich naučených uhlov. | L1 – Pešie 1 – M2 na 1/4 L2 – Pešie 2 – M2 na 1/2 L3 – Pešie 3 – M2 na 3/4 L4 – Pešie 4 – úplné otvorenie M2 L5 – Čiastočné 1 – obe krídla na 1/4 menšieho uhla L6 – Čiastočné 2 – obe krídla na 1/2 menšieho uhla L7 – Čiastočné 3 – obe krídla na 3/4 menšieho uhla L8 – Čiastočné 4 – obe krídla na menší naučený uhol |
| L7 – Upozornenie na údržbu Počet manévrov do upozornenia. Nie je to náhrada pravidelného servisného intervalu. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – História porúch Zobrazí výsledok posledných ôsmich manévrov. Po výbere počítajte bliknutia BlueBUS a použite diagnostickú tabuľku. | L1 – 1. manéver – najnovší L2 – 2. manéver L3 – 3. manéver L4 – 4. manéver L5 – 5. manéver L6 – 6. manéver L7 – 7. manéver L8 – 8. manéver – najstarší |
Po zmene sily, rýchlosti alebo polôh overte celú dráhu, fotobunky, STOP a nárazové sily. Automatické zatváranie musí zodpovedať ochrane a používaniu konkrétnej brány.
Rádiový prijímač a diaľkové ovládače

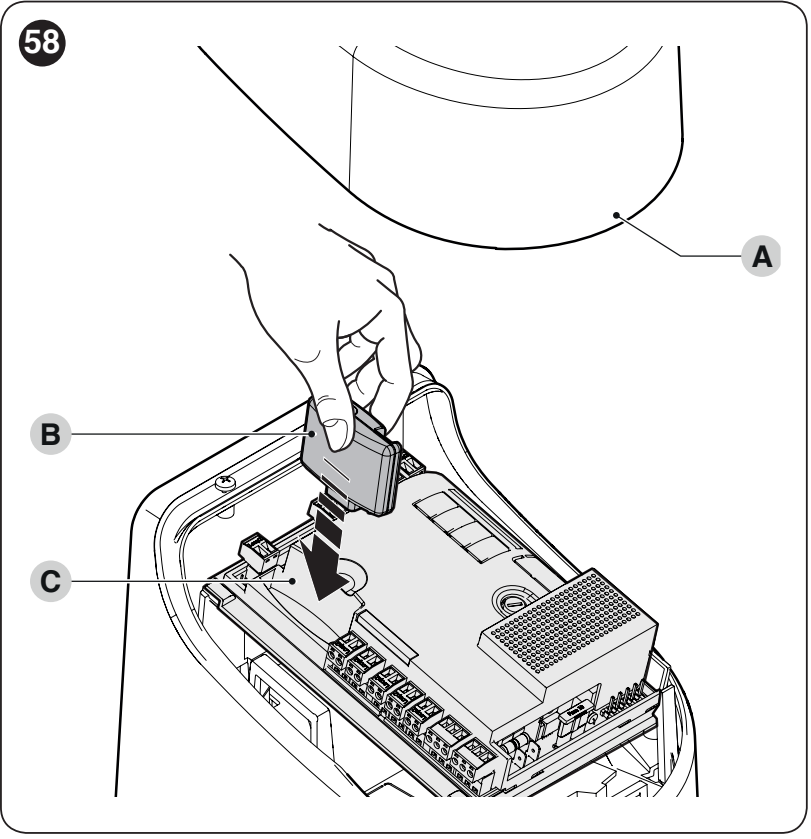

Rádiový prijímač sa vkladá do konektora SM na riadiacej jednotke HK7024. Pri jeho vkladaní alebo vyberaní odpojte všetky zdroje napájania. HK7224 samostatný rádiový prijímač nepotrebuje.
Aktuálne sady používajú NICE OXIBD a ON2E. OXIBD podporuje aj kompatibilné obojsmerné ovládače; MYGO4 je bežný ovládač s plávajúcim kódom. Pri staršom prijímači vyberte vysielač podľa jeho vlastného kódovania.
| Výstup prijímača | Povel na HYKE |
|---|---|
| 1 | SbS – krokový režim podľa parametra II/L2. |
| 2 | Čiastočné otvorenie 1 podľa parametra II/L6; z výroby úplné otvorenie M2. |
| 3 | OPEN – otvorenie. |
| 4 | CLOSE – zatvorenie. |
Pri režime I sa ukladá celý ovládač, pri režime II jednotlivé tlačidlo k vybranému povelu. Ukladanie a vymazanie sa robí tlačidlom na prijímači, nie resetom dosky. Presné stlačenia, časovanie a potvrdenia nájdete v návode na párovanie ovládačov NICE a na karte OXIBD. Pri rozšírenom režime môže byť povelov viac; číslo povelu zvoľte podľa prijímača.
Záložná batéria a generácia jednotky
Záložná batéria patrí do vyhradeného priestoru v HK7024. Jedna kompatibilná batéria napája zostavu cez jeho riadiacu jednotku; nepripája sa samostatne na svorky motora HK7224.
| Osadenie | Správny výber |
|---|---|
| HKA2R10 | Staršie vyhotovenie používa PS124. Aktuálna PSS124 sa pripája káblom určeným pre staršiu kompatibilnú jednotku; balenie PSS124 obsahuje káble pre R10 aj R30. |
| Novšia jednotka | PSS124 s príslušným konektorom. Staršia PS124 vyžaduje adaptér CABLA11 a vypnutý Standby; pripojenie vyberte podľa označenia skutočnej dosky. |
- Odpojte sieť aj prípadnú pôvodnú batériu. Odoberte kryt a nadvihnite riadiacu jednotku.
- Batériu vložte do určeného priestoru a použite správny kábel pre danú generáciu. Konektor nezamieňajte s motorovým výstupom.
- Batériu elektricky pripojte až po dokončení montáže a programovania. Overte funkciu pri vypnutej sieti a potom obnovte napájanie na dobíjanie.
Počet manévrov pri výpadku závisí od stavu batérie, teploty a zaťaženia. Batéria nenahrádza dostupné ručné odblokovanie. Solárne napájanie Solemyo sa rieši cez určený napájací vstup kompatibilnej jednotky; sieť a solárny zdroj sa nesmú pripájať súčasne.
Diagnostika a riešenie problémov
Pri pohybe maják bliká pravidelne. Pri poruche vydá krátku sériu bliknutí, pauzu približne 1 s a rovnakú sériu zopakuje. Počet krátkych bliknutí určte pred resetom alebo zmenou nastavení.
| Počet bliknutí | Príčina a ďalší krok |
|---|---|
| 1 | BlueBUS – chýbajúce alebo zmenené zariadenie. Skontrolujte vedenie a adresovanie; po úprave vykonajte učenie zariadení. |
| 2 | Fotobunka blokuje pohyb. Odstráňte prekážku, očistite kryty a overte nastavenie TX/RX. Fotobunky. |
| 3 | Odpor proti pohybu alebo zásah obmedzenia sily. Skontrolujte krídlo, pánty a rameno; silu nezvyšujte bez odstránenia príčiny a nových skúšok. |
| 4 | Zásah STOP. Skontrolujte hranu, kontakt bránky a naučený stav vstupu. Zapojenie STOP. |
| 5 | Vnútorné parametre jednotky. Počkajte najmenej 30 s, skúste povel a podľa potreby obnovte napájanie. Pri opakovaní je potrebný servis. |
| 6 | Prekročený počet po sebe idúcich manévrov alebo limit manévrov za hodinu. Nechajte pohon niekoľko minút vychladnúť a obmedzte používanie. |
| 7 | Elektrická porucha. Počkajte najmenej 30 s a podľa potreby obnovte napájanie; opakovanú poruchu rieši technik. |
| 8 | Trvalo aktívny povel bráni ďalším príkazom. Skontrolujte tlačidlo, spínač a prípadný časovač. |
| 9 | Zostava je zablokovaná elektronickým povelom Stop automatizácie. Použite príslušný povel Odblokovať automatizáciu; nejde o mechanickú odblokovaciu páku. |
| 10 | Enkóder zistil prekážku alebo nadmerné trenie. Skontrolujte mechaniku, priradenie a vedenie enkódera. M1/M2 a ENC1/ENC2. |
Kontrola LED na doske
| LED | Správny stav alebo ďalší krok |
|---|---|
| BlueBUS | Približne 1 zelené bliknutie/s = bežná prevádzka. Pri zapnutom Standby bliká pomalšie; po povele sa obnoví bežná prevádzka. Dve rýchle bliknutia = zmena stavu vstupu. Bez svetla skontrolujte napájanie a poistky; trvalé svietenie alebo červené série riešte podľa diagnostiky. |
| STOP | Svieti = naučený bezpečný stav. Zhasnutá = zásah alebo zmena vstupu. |
| SbS / OPEN / CLOSE | V pokoji zhasnuté, rozsvietené počas aktívneho povelu. Trvalo rozsvietená LED môže upozorniť na držaný alebo chybný kontakt. |
| L1/L2 pomaly blikajú | Požiadavka na učenie zariadení. |
| L3/L4 pomaly blikajú | Požiadavka na učenie polôh. |
Ak motor beží, ale krídlo sa nehýbe, skontrolujte úplné zaistenie odblokovacej páky. Ak HK7224 nereaguje alebo sa hýbe nesprávne, skontrolujte jeho výstup M1/M2 a zodpovedajúci enkóder v HK7024. Pri výmene poistky najprv odstráňte príčinu; použite rovnaký typ a hodnotu.
Vymazanie nastavení riadiacej jednotky
Reset vymaže vlastné nastavenia HKA2. Nie je to párovanie ovládačov ani vymazanie rádiovej pamäte samostatného prijímača.
- Na jednotke v HK7024 stlačte a držte Open ▲ + Close ▼, kým L1 a L2 nezačnú blikať.
- Obe tlačidlá uvoľnite.
- Po resete znovu skontrolujte volič, naučte zariadenia a polohy, nastavte funkcie a vykonajte bezpečnostné skúšky.
Údržba a bezpečné používanie
Odbornú kontrolu naplánujte najneskôr po 6 mesiacoch alebo po 20 000 manévroch od predchádzajúcej kontroly, podľa toho, čo nastane skôr. Pri intenzívnej alebo nepriaznivej prevádzke zvoľte kratší interval.
- Pred servisom odpojte sieť, batériu aj iný napájací zdroj.
- Skontrolujte pevnosť konzol, skrutiek, čapov, poistných krúžkov, ramien, dorazov, krytu a káblových priechodiek. Poškodené alebo opotrebované časti vymeňte.
- Overte ľahký ručný pohyb, zaistenie odblokovania a funkciu všetkých fotobuniek, hrán a kontaktov bránky.
- Pri pohybe nevstupujte do dráhy brány a nedotýkajte sa ramien. Ovládače uchovávajte mimo dosahu detí.
- Zákazník môže udržiavať čisté kryty fotobuniek a odstraňovať nečistoty z dráhy. Pri mechanickej alebo elektrickej poruche pohon nepoužívajte a kontaktujte servis.
Orientačná životnosť

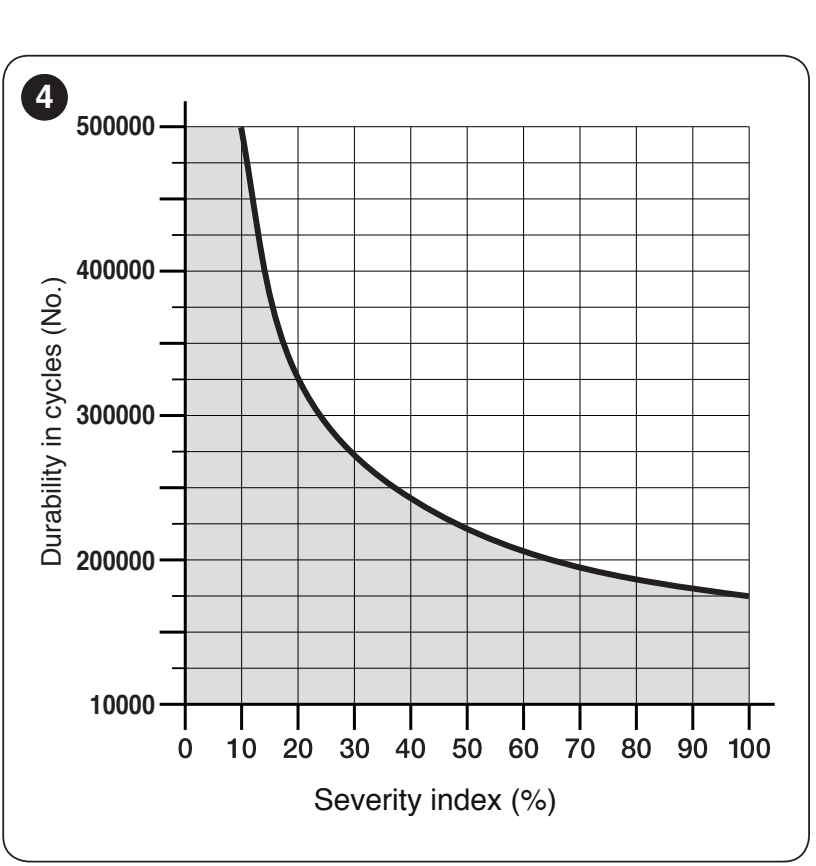

Sčítajte indexy dĺžky, hmotnosti a všetkých ďalších relevantných vplyvov. Potom z grafu odčítajte orientačný počet cyklov pri pravidelnej údržbe. Vodorovná os je súčet indexov v %, zvislá počet cyklov. Odhad nie je zárukou počtu rokov ani cyklov.
| Vplyv | Plné / skrátené rameno |
|---|---|
| Dĺžka | Menej ako 1,8 m: 0 / 15 % 1,8–2,5 m: 15 / 20 % 2,5–3,0 m: 20 / 30 % Nad 3,0 do 3,5 m: 30 % / nepoužiteľné |
| Hmotnosť | Menej ako 200 kg: 0 / 30 % 200–250 kg: 20 / 40 % Nad 250 kg: 30 % / nepoužiteľné |
| Teplota / vlhkosť | Nad 40 °C alebo pod 0 °C, prípadne vlhkosť nad 80 %: 20 / 20 % |
| Plná výplň | 15 / 20 % |
| Veterné miesto | 15 / 20 % |
Vhodnosť brány najprv overte podľa grafu hmotnosti a dĺžky a montážnej geometrie. Pri hranici dvoch rozsahov zvoľte vyšší z dostupných číselných indexov. Skrátené rameno je pri dĺžke 3,0 m prípustné len s hmotnosťou zodpovedajúcou krivke B; nad 3,0 m ho nepoužívajte. Vždy posúďte celú prevádzku.
Technické parametre a rozmery
| Parameter | NICE HYKE HK7224 |
|---|---|
| Riadiaca jednotka | Bez jednotky; ovládanie z HK7024. |
| Napájanie | 24 V DC ±10 % z riadiacej jednotky HK7024. |
| Rýchlosť naprázdno | 1,5 ot./min; nastaviteľné stupne rýchlosti. |
| Krútiaci moment | Maximálny 500 Nm; menovitý 120 Nm. |
| Maximálna frekvencia cyklov | 40 cyklov/h pri menovitom krútiacom momente; pri najvyššej prevádzkovej teplote 25 cyklov/h. |
| Nepretržitá prevádzka | Najviac približne 7 minút pri menovitom krútiacom momente. |
| Maximálny príkon | 140 W pre druhý motor. |
| Maximálny odber | 6 A najviac počas 2 s. |
| Krytie | IP54 s neporušeným krytom. |
| Prevádzková teplota | −20 až +55 °C; pri chlade účinnosť pohonu klesá. |
| Rozmery | 210 × 290 × 320 mm (šírka × hĺbka × výška). |
| Hmotnosť pohonu | 9,5 kg. |
| Limit jedného krídla | Pri plnom ramene 3,5 m / 200 kg alebo 1,8 m / 330 kg; medzihodnoty a skrátené rameno podľa grafu. |
Chcem tento tovar objednať, ako mám postupovať?
Vyberte si podľa toho, čo je pre vás pohodlné:
- objednať cez e-shop: použite tlačidlo kúpiť a vložte tovar do košíka internetového obchodu (tlačidlo kúpiť nájdete v tabuľke variantov tohto produktu tu).
- objednať telefonicky: zavolajte na 0948 59 98 57, objednávku môžete spraviť aj telefonicky
- objednať cez e-mail: objednajte na [email protected]
