KEY Turbo S (TUS8324) - pohon pre posuvnú bránu do 800kg
| Dostupnosť produktu: | do 3 dní | Tovar štandardne expedujeme do 3 dní. |
|---|
do 3 dní
342,22 € s DPH
| Hmotnosť |
|---|
| 12 kg |
Popis produktu KEY Turbo S (TUS8324) - pohon pre posuvnú bránu do 800kg

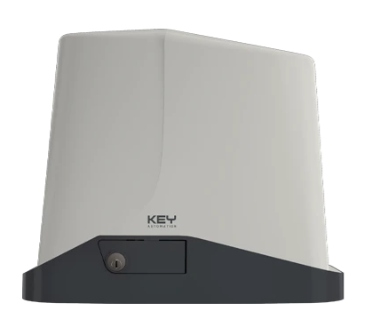

Pohon KEY Turbo S (TUS8324) je určený pre posuvnú bránu do 800 kg. Je vybavený 24 V elektromotorom, takže mu nerobí problém ani intenzívna prevádzka. Rýchlosť krídla dosahuje 25 cm za sekundu. Riadiaca jednotka nesie označenie CT-10324 a súčasťou pohonu je aj takzvaný elektromechanický koncový spínač - pružinka s mikrospínačmi. Pohon má zabudovaný prijímač rádiového signálu.
KEY Turbo S TUS8324 – samostatný pohon
Ide o nevratný pohon pre posuvnú bránu s mechanickými koncovými spínačmi. Príslušenstvo v schémach slúži ako príklad zapojenia; nejde o zoznam obsahu balenia samostatného pohonu.
Pre montáž a mechaniku platí návod TURBO S. Postupy ovládania nižšie sú pre zobrazené riadenie CT10324 s päťmiestnym displejom, tlačidlami UP, MENU, DOWN-RADIO, SBS a menu BASE/ADV. Pred nastavením porovnajte označenia svoriek a voľbu motora na vlastnej doske s uvedeným vyobrazením.
Pracovný cyklus nie je neobmedzená nepretržitá prevádzka. Najviac 40 cyklov/h platí pre referenčné krídlo dĺžky 4 m, hmotnosti 200 kg a teplotu 20 °C. Pri dlhšom krídle sa počet úmerne znižuje (8 m: o 50 %), nad 20 °C o 15 % za každých ďalších 5 °C; pri bráne s maximálnou prípustnou hmotnosťou o 50 %. Rýchlosť závisí od hmotnosti brány.
Mechanická montáž pohonu
Elektrické pripojenie, nastavenie a skúšky musí vykonať kvalifikovaný montážnik. Brána sa musí po odblokovaní pohybovať plynulo, nesmie sa samovoľne rozbiehať a musí mať pevné mechanické dorazy pri otvorení aj zatvorení. Brána musí byť vedená po vodorovnej dráhe, nie po stúpajúcom alebo klesajúcom svahu. Miesto montáže nesmie byť zaplavované. Výrobca vyžaduje bezpečnostné hrany na ochranu všetkých miest možného pomliaždenia (ruky, nohy a podobne); ostatné ochrany a ich umiestnenie sa určujú podľa rizík konkrétnej brány.

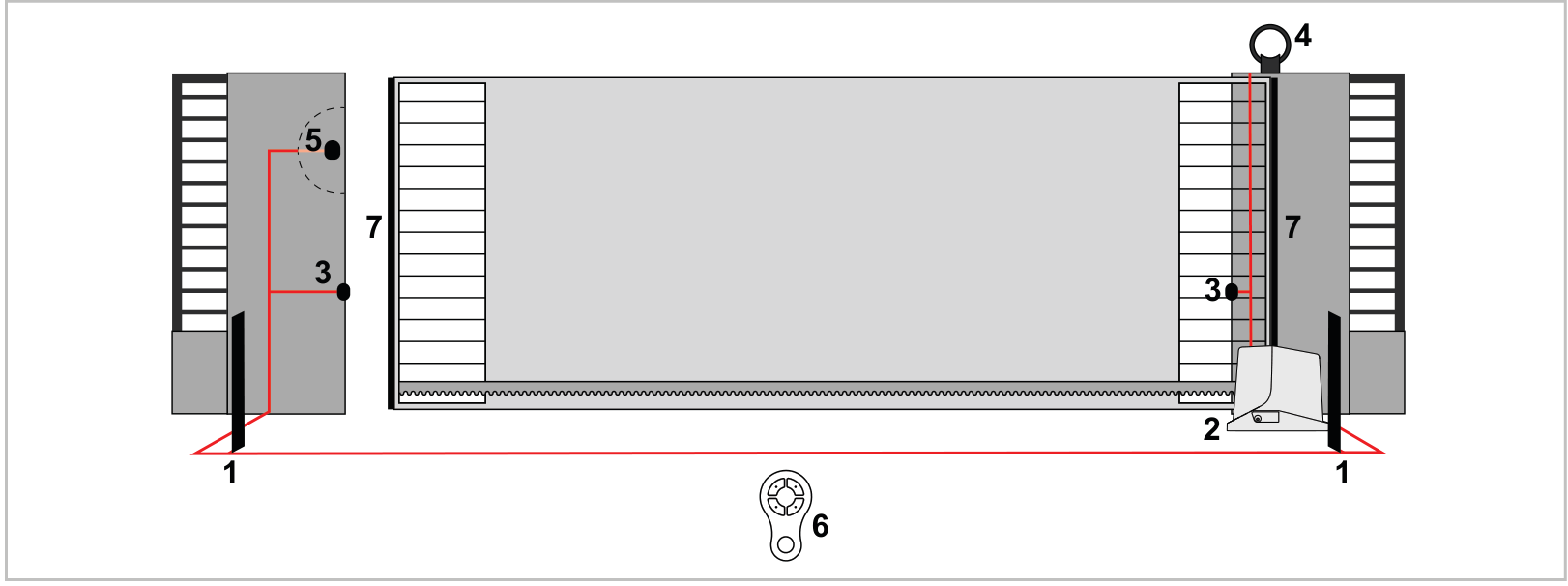

Zoznam príslušenstva
- 2 – pohon
- 3 – fotobunky
- 4 – maják
- 5 – kľúčový spínač
- 6 – ovládač
- 7 – bezpečnostné hrany
Rozmiestnenie bezpečnostných zariadení musí vychádzať zo skutočných rizík konkrétnej brány.

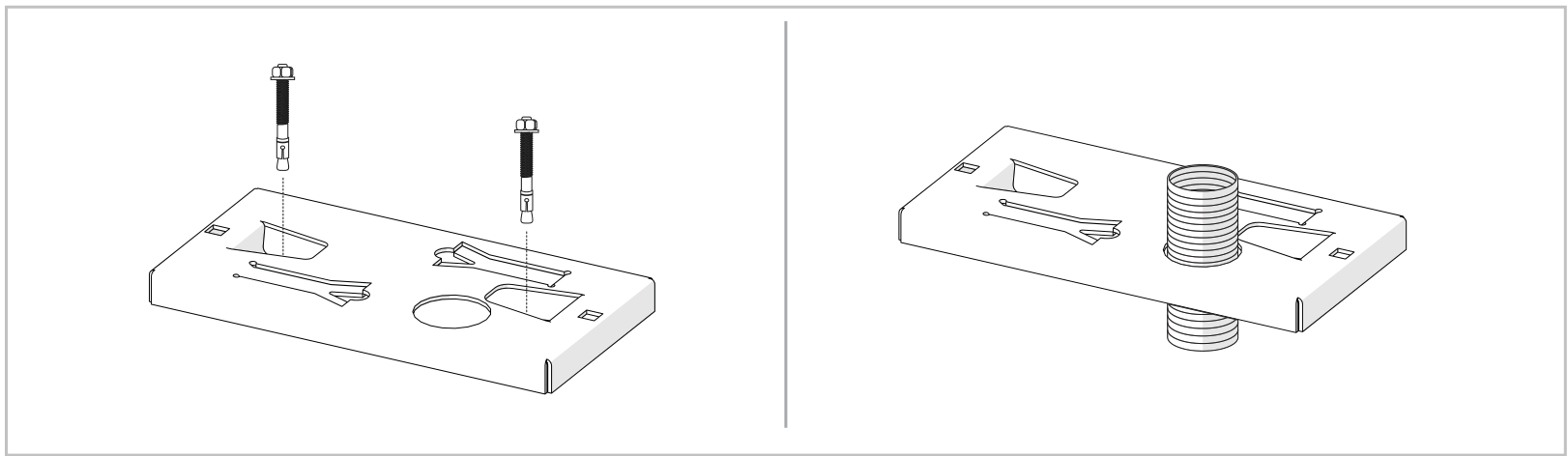

Základová doska a upevnenie

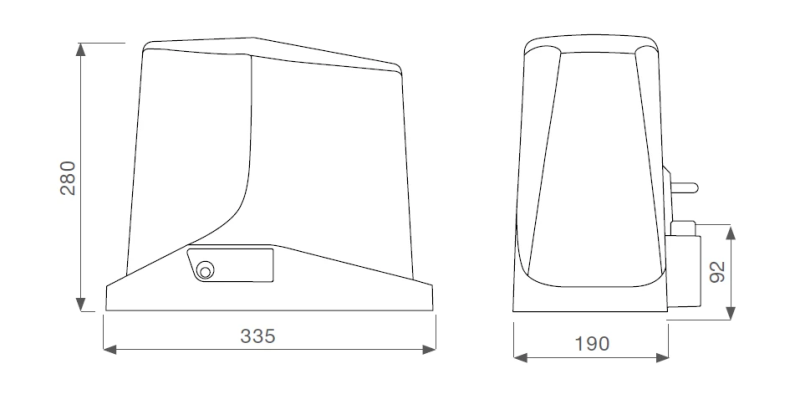

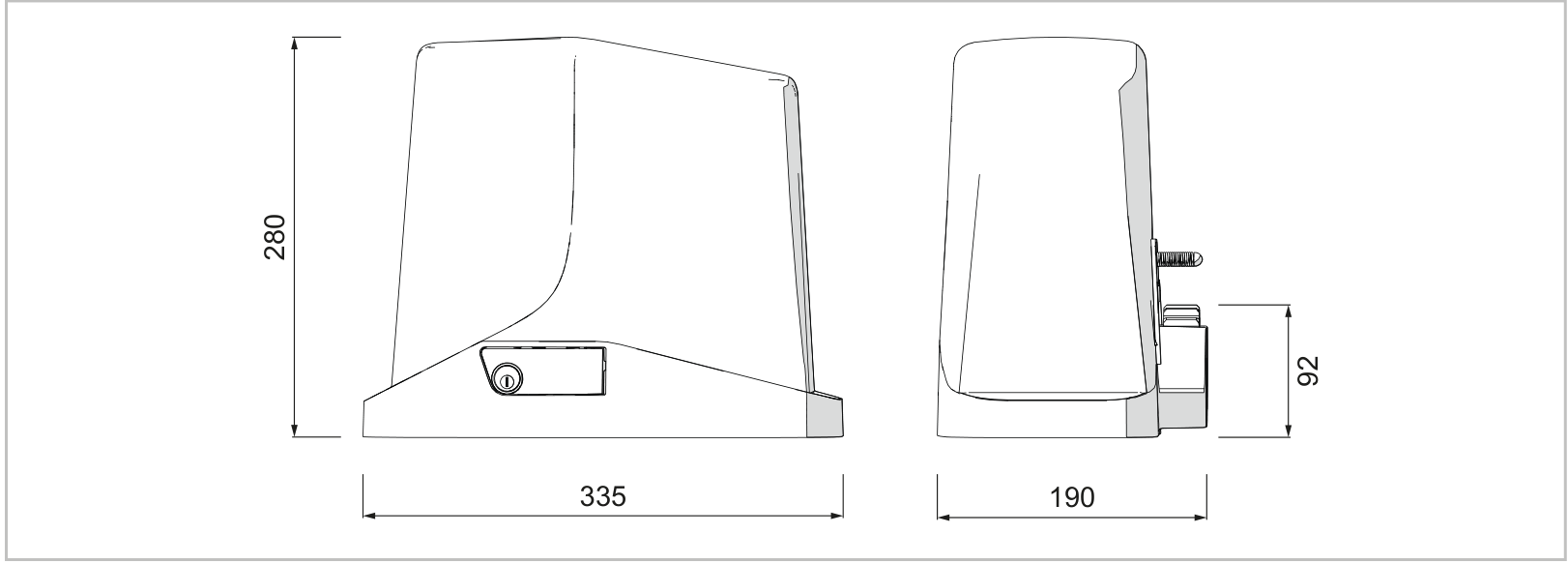

- Podľa rozmerov pohonu, základovej dosky a hrebeňa určte polohu. Pripravte chráničky pre vedenia. Základovú dosku upevnite pevnými kotviacimi skrutkami alebo ju osaďte do betónu podľa výkresu.

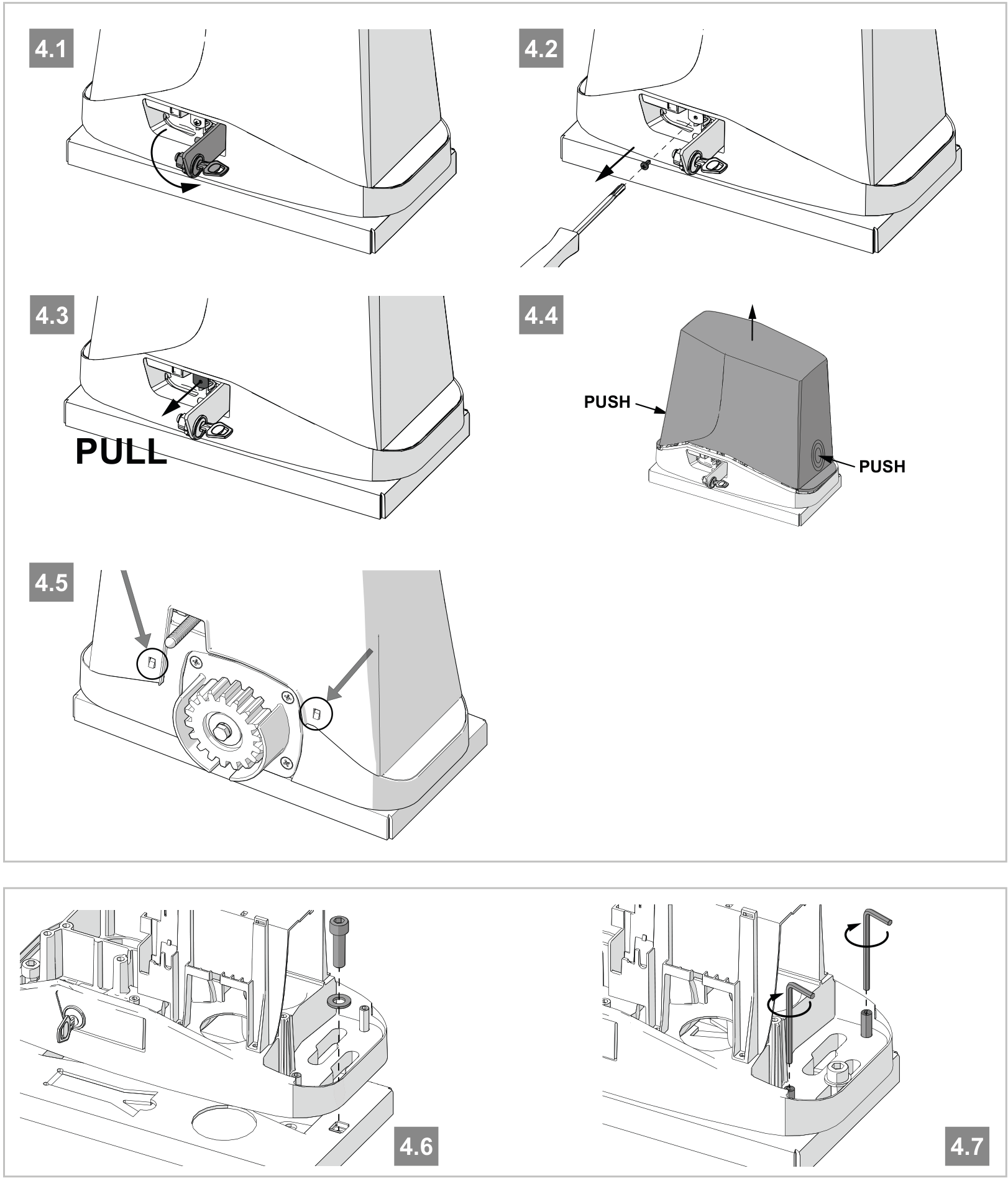

- Odblokujte a otvorte kryt. Položte pohon na základovú dosku a vložte dve imbusové upevňovacie skrutky. Pri alternatívnom upevnení používajte vnútorné drážky odliatku, aby upevnenie nekolidovalo s krytom.
- Pohon vyrovnajte. Ak nestačí nastavenie hrebeňa, použite štyri vyrovnávacie skrutky podľa obrázka 4.7. Dve hlavné upevňovacie skrutky pevne utiahnite; pohon musí zostať stabilný počas celej dráhy. Po niekoľkých pohyboch upevnenie znovu skontrolujte.

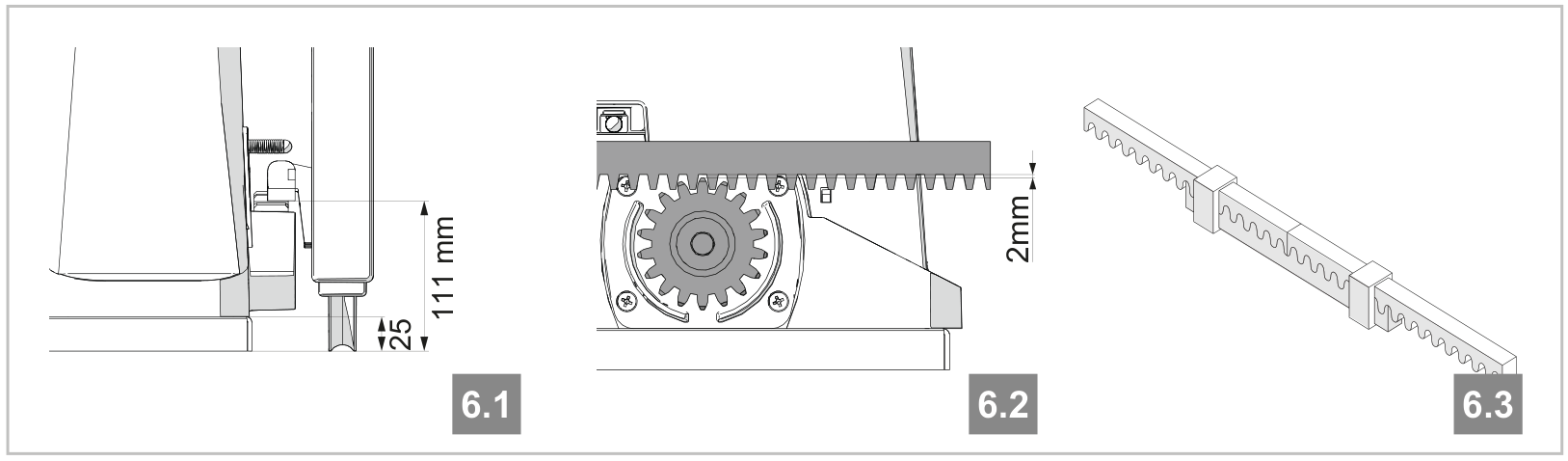

Ozubený hrebeň a mechanické koncové spínače
- Pri odblokovanom pohone úplne otvorte bránu. Položte prvý diel hrebeňa na pastorok a upevnite ho skrutkami s dištančnými prvkami k bráne.
- Bránu ručne posúvajte; ďalšie diely zarovnávajte pomocným kusom hrebeňa. Po nastavení dodržte vôľu 2 mm, aby hmotnosť brány neležala na pastorku pohonu.

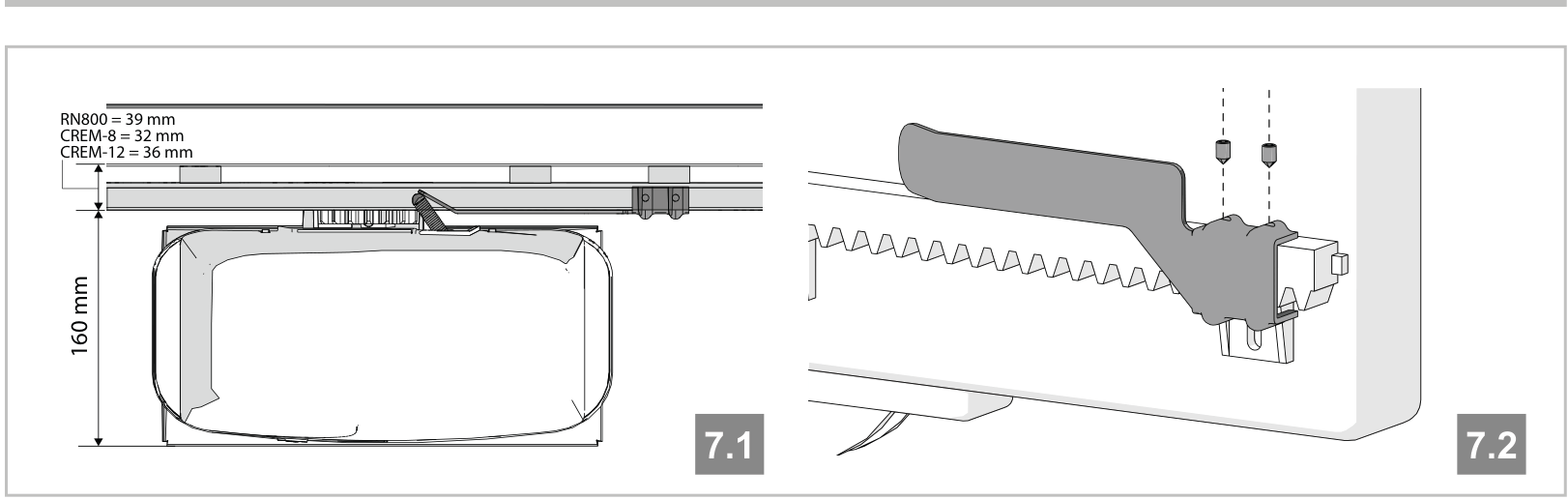

- Pri koncoch dráhy nastavte mechanické nábehy koncových spínačov. Podľa hmotnosti brány ponechajte medzi bránou a pevným mechanickým dorazom 30–50 mm; nábeh má stlačiť koncový spínač pred nárazom do dorazu.
- Nábehy pevne zaistite podľa výkresu pri otvorení aj zatvorení. Dorazy musia zabrániť vykoľajeniu a ich poloha nesmie dovoliť náraz nábehu do ozubeného kolesa.
Kabeláž a oddelenie napájania
Prívod tohto pohonu je 230 V AC, 50/60 Hz; motor pracuje na 24 V DC. Samotnú riadiacu dosku napája transformátor 24 V AC. Sieťové a nízkonapäťové vedenia nezamieňajte. Prívod musí mať ochranné uzemnenie, vhodné istenie, prúdový chránič a odpájanie pre kategóriu prepätia III. Pred otvorením a zapájaním odpojte sieť aj prípadnú zálohu.
| Vedenie | Kábel | Limit dĺžky |
|---|---|---|
| Prívod 230 V | 3 × 1,5 mm²; pri dĺžke nad 20 m 3 × 2,5 mm² | do 20 m / nad 20 m najviac 50 m |
| Maják FLASH / pomocné svetlo LED | 3 × 0,55 mm² | 20 m |
| Anténa | RG58 | 10 m; odporúčané menej než 5 m |
| Elektrický zámok | 2 × 1,5 mm² | 10 m |
| Fotobunka TX | 2 × 0,55 mm² | 20 m |
| Fotobunka RX | 4 × 0,55 mm² | 20 m |
| Bezpečnostná hrana | 2 × 0,55 mm² | 20 m |
| Kľúčový spínač | 4 × 0,55 mm² | 20 m |
| Motor | 2 × 1,5 mm² | 10 m |
Kábel musí byť vhodný pre prostredie inštalácie; výrobca uvádza H03VV-F pre interiér a H05RN-F/H07RN-F pre exteriér. Ochranný vodič sa pripája pri riadiacej jednotke.
Ručné odblokovanie pri výpadku napájania
- Brána musí stáť. Odpojte napájanie a zaistite ju proti nechcenému pohybu.

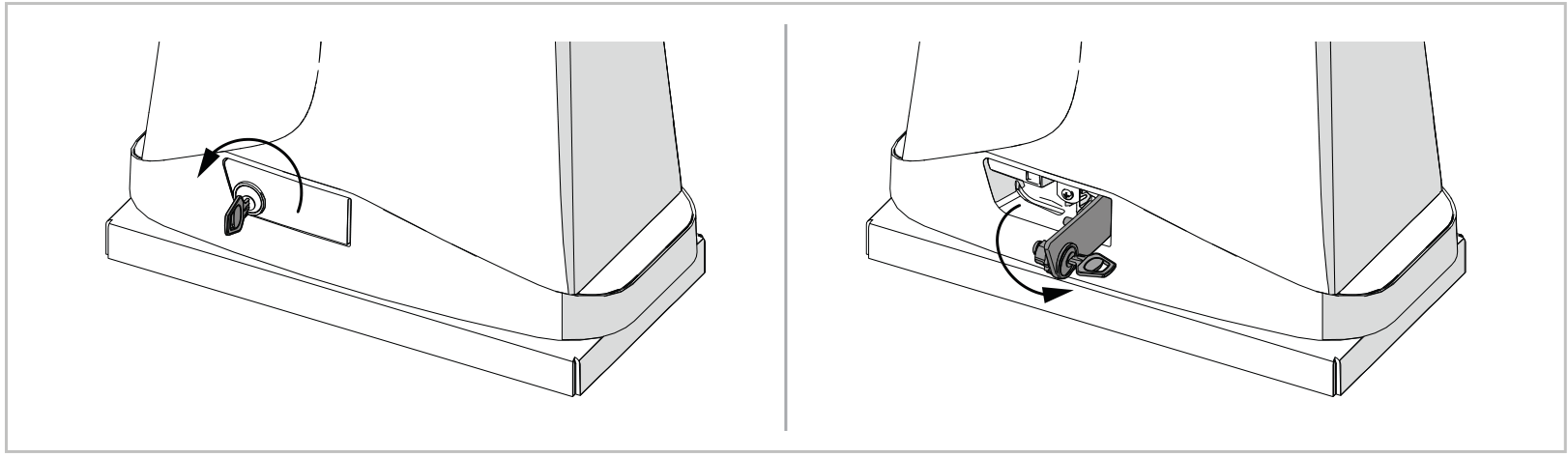

- Vložte odblokovací kľúč a otočte ho o 90° proti smeru hodinových ručičiek.
- Odklopte odblokovaciu páku tak, aby bola kolmo na pohon. Bránou teraz pohybujte ručne.
- Pred opätovným motorickým chodom pohon znovu mechanicky zablokujte. Nezablokovávajte ho počas chodu motora; mohli by sa poškodiť vnútorné súčasti.

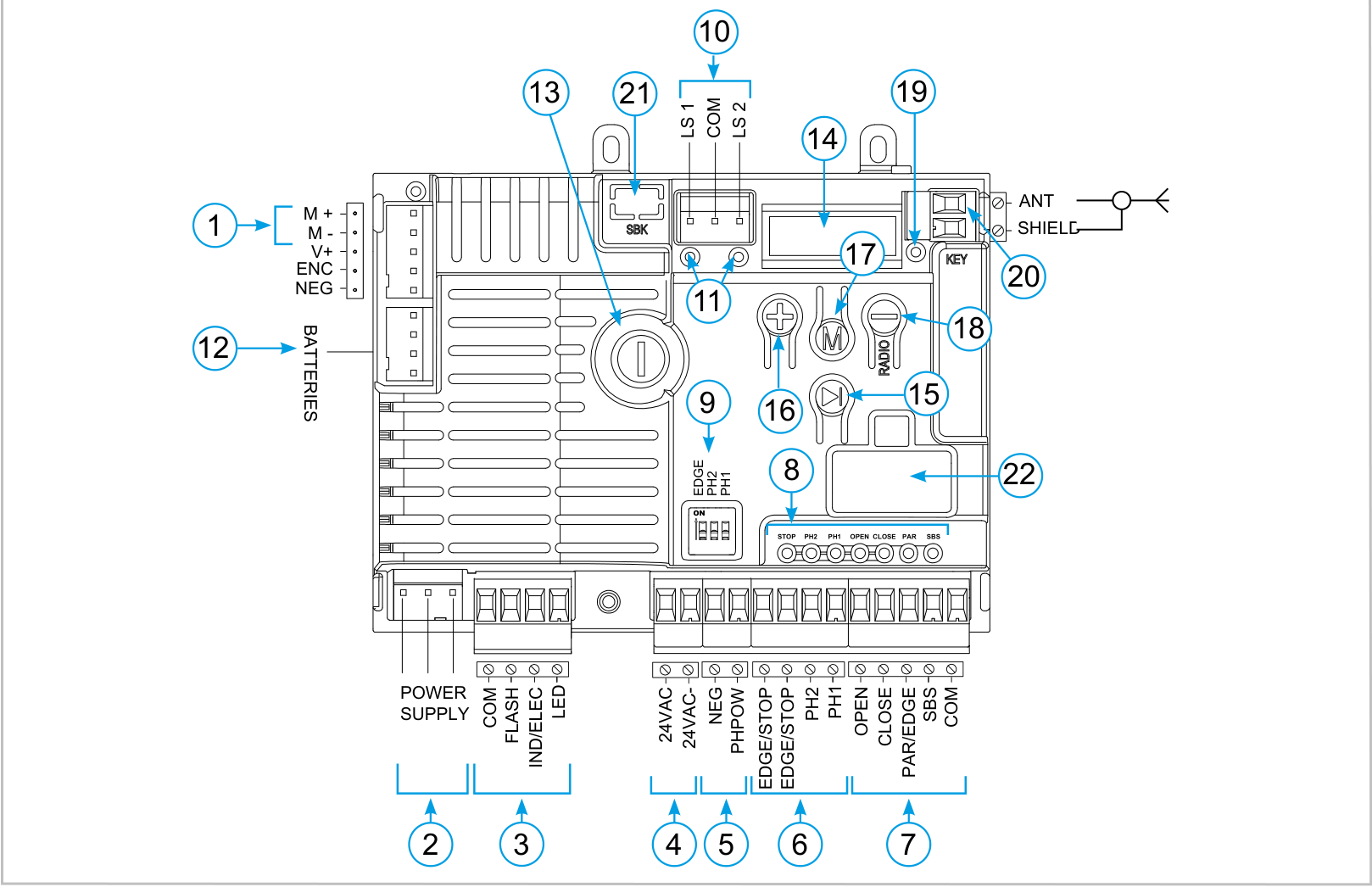

Riadiaca doska CT10324
Orientácia je podľa obrázka: chladič vľavo, displej a ovládacie tlačidlá vpravo, hlavné svorkovnice dole. Popisy na doske a v schémach zostávajú pôvodné. Označenie M1+/M1− v tabuľke návodu zodpovedá konektoru M+/M− na obrázku.
Označenia na doske
- 1 – M+/M−, motor
- 2 – Napájanie z transformátora
- 3 – FLASH, IND/ELEC, LED
- 4 – 24 VAC pre príslušenstvo
- 5 – PH-POW a NEG, napájanie bezpečnostných zariadení
- 6 – Bezpečnostné vstupy
- 7 – Ovládacie vstupy
- 8 – LED bezpečnostných a ovládacích vstupov

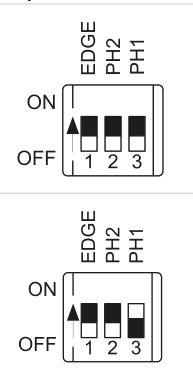

- 9 – DIP prepínače EDGE, PH2, PH1
- 10 – Koncové spínače
- 11 – LED koncových spínačov
- 12 – KBP/KBPN, nabíjačka zálohy
- 13 – Poistka 1,6 AT, pomalá
- 14 – Päťmiestny displej
- 15 – SBS, krok za krokom
- 16 – UP (+)
- 17 – MENU
- 18 – DOWN-RADIO (−)
- 19 – LED RADIO / KEY
- 20 – Anténa
- 21 – Voliteľný modul úspory SBK
- 22 – Voliteľné rozhranie KUBE / PowerBus

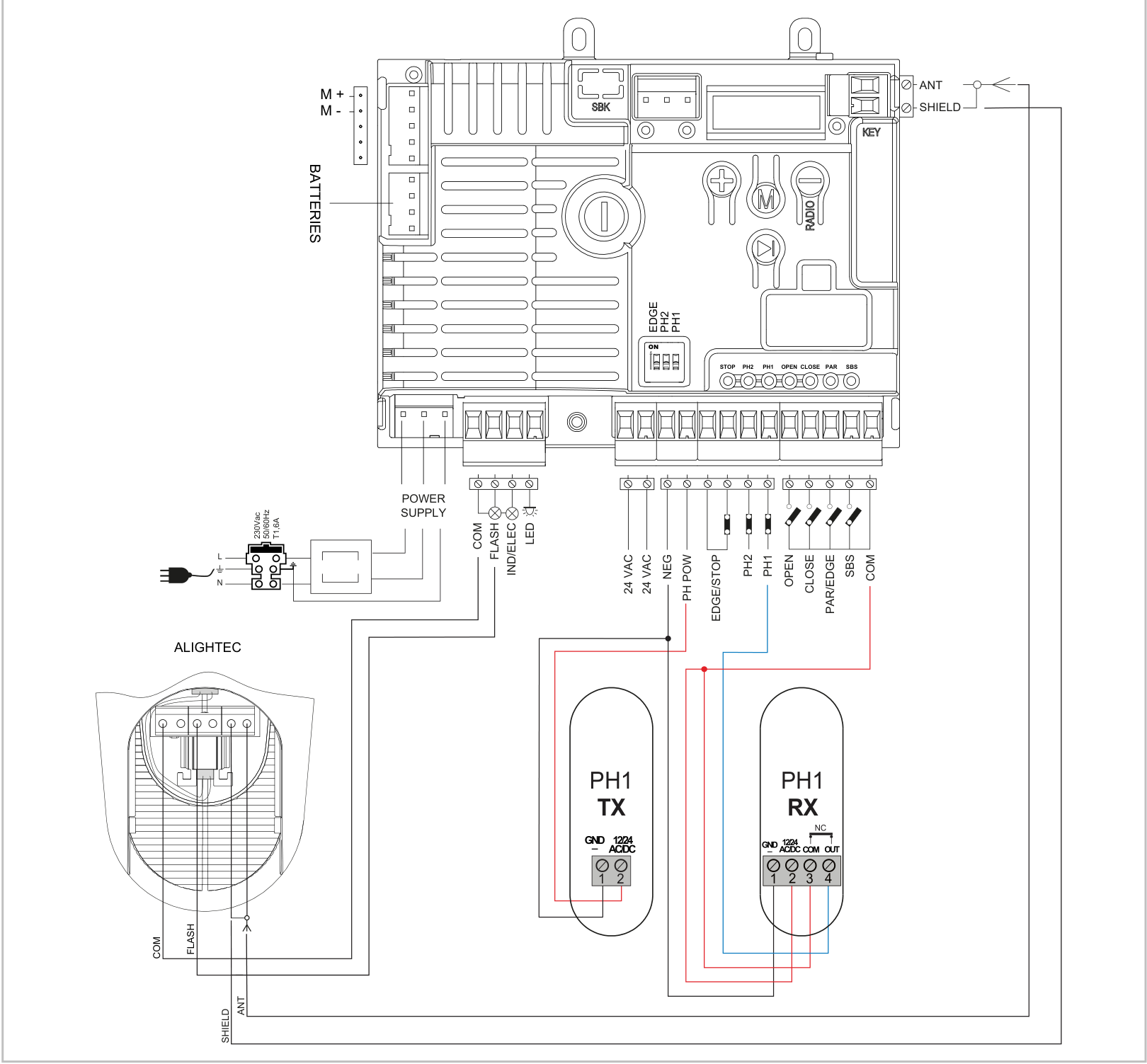

Celková schéma zapojenia dosky a príslušenstva
Schéma zobrazuje celú dosku, transformátor a sieťový prívod, maják ALIGHTEC, anténu, fotobunky PH1 TX/RX a ovládacie kontakty.
Svorky, polarita a limity napájania
| Svorky | Funkcia a zapojenie |
|---|---|
| L / N / PE | L = fáza 230 V AC; N = neutrálny vodič; PE = ochranné uzemnenie. AC nemá polaritu +/−. |
| POWER SUPPLY | Prívod dosky z transformátora: 24 V AC (+10 % / −15 %), 50/60 Hz. Nepripájať sem 230 V. |
| M+ / M− | Kladný (+) a záporný (−) vývod 24 V DC motora; podľa obrázka označený aj M1+/M1−. |
| V+ / ENC / NEG pri motore | V tomto zapojení nepoužívať; nejde o napájanie fotobuniek. |
| 24 VAC / 24 VAC | Dvojica pre príslušenstvo: nestabilizovaných 24 V AC, najviac 200 mA. Bez +/−; pri prevádzke z batérie nie je aktívna. |
| PH-POW / NEG | PH-POW = kladný (+) pól, NEG = záporný (−) pól nestabilizovaného napájania 24 V DC bezpečnostných zariadení; limit PH-POW je 200 mA. Režim súvisí s PHOTO TEST. |
| COM pri výstupoch | Spoločný kladný (+) pól výstupov FLASH, IND/ELEC a LED. |
| FLASH | Maják medzi COM (+) a spínaným FLASH (−): 24 V DC, najviac 15 W. Výstup možno nastaviť ako trvalý alebo blikajúci. |
| LED | Pomocné osvetlenie medzi COM (+) a spínaným LED (−): nestabilizovaných 24 V DC, najviac 15 W. |
| IND/ELEC | Spoločný COM (+), spínaný IND/ELEC (−). Režim IND: kontrolka 24 V DC / najviac 5 W. Režim ELEC: elektrický zámok 12 V DC / najviac 15 VA. Režim nastavuje INDIC LIGHT. |
| COM pri vstupoch | Spoločný bod PH2, PH1, OPEN, CLOSE, PAR a SBS; interne kladný. Ovládací alebo bezpečnostný kontakt je beznapäťový, na jeho svorkách sa polarita +/− neurčuje. |
| LS1 / LS2 / COM | Konektor koncových spínačov; sledovať príslušné LED. |
| BATTERIES | Pripojenie nabíjačky KBP/KBPN podľa príslušného návodu. |
| ANT / SHIELD | ANT = signál, stredný vodič koaxiálneho kábla; SHIELD = tienenie. Nie je to dvojica napájania +/−. |
Odber všetkých zariadení na príslušnom napájacom výstupe musí zostať v jeho limite. Nestabilizovaný DC výstup nezamieňajte s 24 V AC. Pre príslušenstvo použite svorky svorkovnice uvedené v schéme, nie NEG/V+/ENC pri konektore motora.

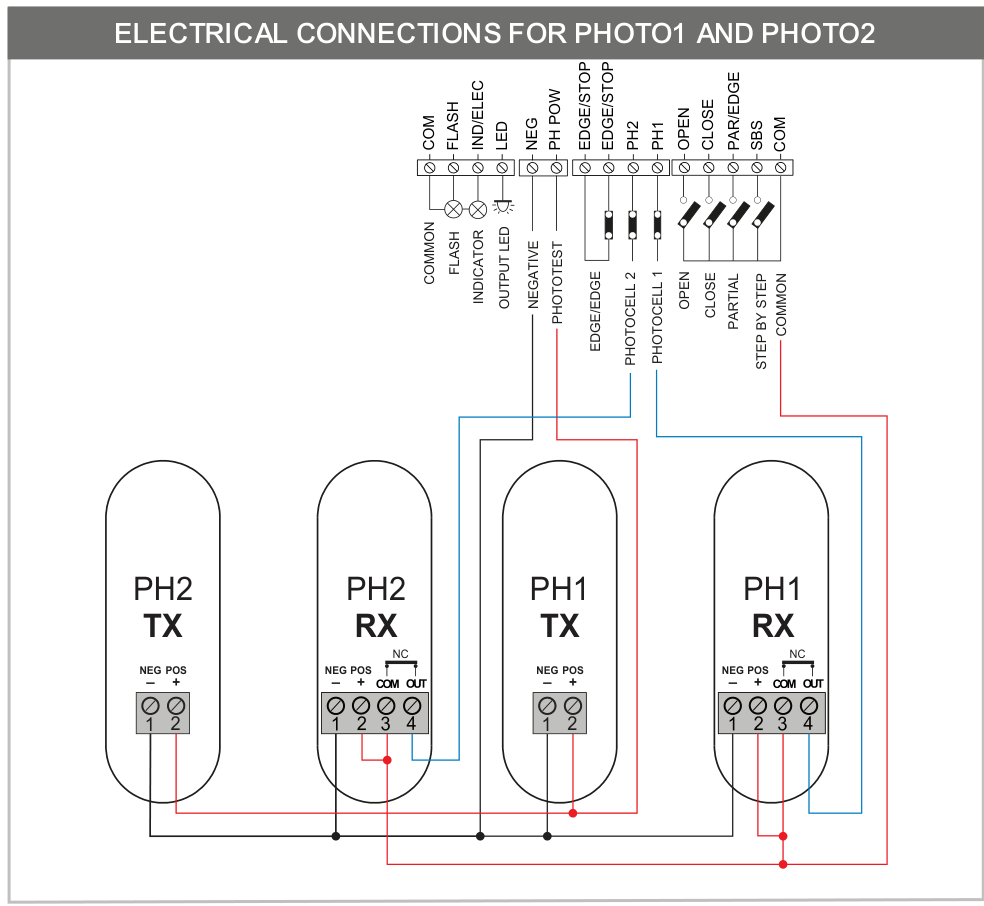

Fotobunky PH1 a PH2 – zapojenie s polaritou
| Zariadenie | Pripojenie podľa zobrazeného štvor-svorkového RX |
|---|---|
| TX oboch párov | TX 1 / NEG (−) → doska NEG; TX 2 / POS (+) → doska PH-POW. |
| RX oboch párov | RX 1 / NEG (−) → doska NEG; RX 2 / POS (+) → COM (+). |
| Kontakt RX PH1 | RX 3 / COM → COM dosky; RX 4 / OUT (NC) → PH1. Mostík RX 2–3 je v originálnej schéme. |
| Kontakt RX PH2 | RX 3 / COM → COM dosky; RX 4 / OUT (NC) → PH2. Mostík RX 2–3 je v originálnej schéme. |
Čísla 1–4 patria výhradne zobrazenému TX/RX. Iné fotobunky môžu mať iné svorky; ich napájanie a NC kontakt treba zapojiť podľa ich vlastného návodu. COM a OUT na prijímači sú kontakty relé, nie napájacie +/−. Pri zapojení podľa tejto schémy je spoločný bod kontaktu prepojený s COM dosky.
PH1 pri zatváraní zastaví a obráti pohyb; kým je aktívna, bránu nemožno zatvoriť. PH2 podľa nastavenia chráni otváranie alebo oba smery; pri rozpojení zastaví pohyb a po uvoľnení obnoví otváranie. Správanie menia FOTO1 SETUP a FOTO2 SETUP.
Test fotobuniek a úsporný režim
Pri skúške fotobuniek je napájanie TX ovládané cez PH-POW. V ADV nastavte PHOTO TEST: 0 vypnutý, 1 PH1, 2 PH2, 3 oba páry. Testujte iba správne pripojené zariadenia.

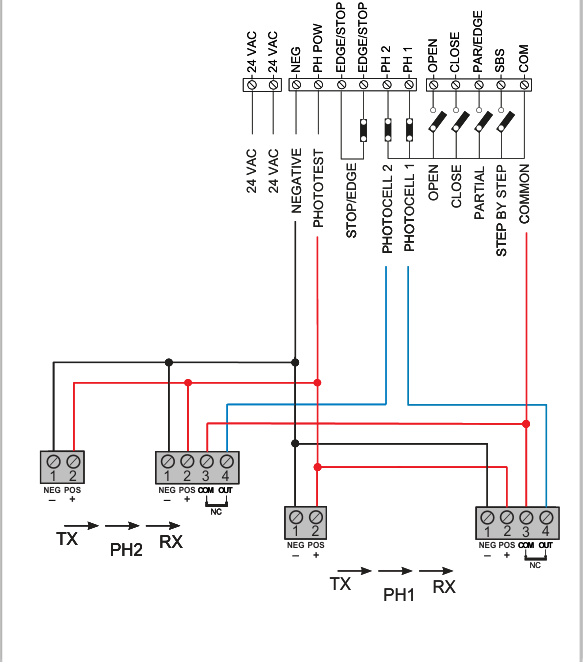

V úspornom zapojení sú kladné napájania TX aj RX pripojené na PH-POW (+), záporné na NEG (−); kontakty RX zostávajú medzi COM a PH1/PH2. STAND BY sa zapína v BASE. Pri zapnutom STAND BY nie je PHOTOTEST možný. Tieto dve schémy nekombinujte.
Bezpečnostné a ovládacie vstupy
| Vstup | Funkcia |
|---|---|
| EDGE/STOP, dvojica | Beznapäťový vstup STOP NC alebo bezpečnostnej hrany; TYPE EDGE: 0 STOP NC, 1 odporová 8k2, 2 kontaktná NC, 3 dvojitá odporová 4k1. Pri zásahu hrany krátko obráti pohyb a zastaví. |
| PH1 / COM | NC kontakt fotobunky zatvárania. |
| PH2 / COM | NC kontakt fotobunky podľa zvoleného režimu. |
| OPEN / COM | NO kontakt otvorenia. |
| CLOSE / COM | NO kontakt zatvorenia. |
| SBS / COM | NO kontakt krok za krokom podľa SBS SETUP. |
| PAR/EDGE / COM | NO kontakt čiastočného otvorenia; parameter STOP TWO umožňuje zmenu na STOP alebo druhú otváraciu hranu. |
Druhá hrana na PAR/EDGE sa nastavuje cez STOP TWO. Pre EDGE2 musí byť SETUP EDGE = 0, aby prvá hrana EDGE1 zasahovala iba pri zatváraní. EDGE2 chráni otváranie a po aktivovaní krátko obráti pohyb. DIP prepínač EDGE tento druhý vstup nevyradí.
Poloha ON vyradí príslušnú bezpečnostnú funkciu. Pri použitých bezpečnostných zariadeniach musí byť príslušný DIP v polohe OFF. Nepoužitý vstup možno vyradiť len v súlade s bezpečnostným návrhom inštalácie: prepnúť jeho DIP na ON a potvrdiť súčasným držaním UP (+) a DOWN-RADIO (−), kým LED daného vstupu neprestane blikať. Nie je to oprava chybných fotobuniek ani bezpečnostnej hrany.
Prvé spustenie a výber motora
- Skontrolujte mechanické upevnenie, dorazy, hrebeň, voľný pohyb, uzemnenie a správne zapojenie bezpečnostných zariadení. Zapnite napájanie až po dokončení zapojenia.
- Na displeji pri nenaučenej dráhe svieti LEARN TO DO. Tlačidlom UP možno postupne zobraziť stav, počet cyklov, prúd motora a typ dosky, firmvér a sériové číslo; MENU vráti bežné zobrazenie.
- Pred učením nastavte správny model v ADV → MOTOR SETUP. Pre KEY Turbo S TUS8324 je v zobrazenom menu voľba 2. Hodnotu vyberte podľa zoznamu modelov zodpovedajúceho doske; zmena typu motora obnovuje výrobné parametre a vyžaduje nové učenie dráhy.
Automatické učenie dráhy
Učenie s bežným rozsahom spomalenia
- Odblokujte pohon, bránu presuňte približne do polovice dráhy a pohon znovu zablokujte.
- Súčasne držte UP (+) a MENU približne dve sekundy. Brána sa začne pomaly otvárať; displej zobrazuje LEARN OPEN1.
- Ak sa brána namiesto otvárania zatvára, zastavte ju DOWN-RADIO (−). Tlačidlom SBS obnovte učenie s obráteným smerom.
- Pri otváracom koncovom spínači motor zastane. Približne po dvoch sekundách začne zatvárať, displej zobrazuje učenie zatvárania.
- Po dosiahnutí zatváracieho koncového spínača sa učenie skončí. Následne vykonajte niekoľko úplných cyklov a preskúšajte všetky bezpečnostné zariadenia a sily.
Učenie musí byť pred odovzdaním úplne a správne dokončené. Podľa výrobcu sa jeho prerušenie vykonáva zásahom EDGE, PH2 alebo PH1, prípadne odpojením napájania. Po úspešnom učení možno meniť parametre BASE/ADV.
Vlastné body spomalenia
V BASE zvoľte pri LENGH SLOW hodnotu P (vlastné nastavenie) a spustite učenie z polovice dráhy rovnako ako vyššie. Po dosiahnutí otvorenia začne pohon zatvárať. V požadovanom bode spomalenia pri zatváraní stlačte SBS; displej ukáže CLOS1 SLOW. Po zatvorení začne opäť otvárať; v bode spomalenia pri otváraní stlačte SBS (OPEN1 SLOW). Po dosiahnutí otvorenia nasleduje záverečné zatvorenie. Ak niektorý bod nezadáte, automaticky sa nastaví na 20 % celej dráhy.
Programovanie BASE a ADV
- Držte MENU. Pri zobrazení BASE tlačidlo uvoľnite pre základné menu; pre ADV držte približne päť sekúnd a uvoľnite pri ADV.
- Položky prechádzajte UP a DOWN-RADIO. Názov a hodnota sa striedajú na displeji.
- Na úpravu držte MENU, kým hodnota nezačne blikať; potom tlačidlo uvoľnite. Hodnotu zmeňte UP/DOWN-RADIO.
- Držte MENU, kým displej neprestane blikať: tým uložíte novú hodnotu. Menu opustíte krátkym MENU.
Tabuľky uvádzajú význam a dostupné voľby. Nastavenie síl, rýchlostí a bezpečnostných funkcií musí vychádzať z merania konkrétnej brány. Vyššia hodnota REACT TIME znamená menšiu nárazovú silu, nie silnejší motor.
Základné menu BASE
1. AUTO CLOSE
0–900 s; 0 = automatické zatváranie vypnuté.
2. PHOTO CLOSE
0–30 s; čas zatvorenia po prejazde cez PH1, 0 = vypnuté.
3. REACT TIME
0–10; 0 = maximálna nárazová sila, 10 = minimálna.
4. OPEN SPEED
1–5; rýchlosť otvárania od minimálnej po maximálnu.
5. SL-OP SPEED
1–5; rýchlosť otvárania počas spomalenia.
6. CLOSE SPEED
1–5; rýchlosť zatvárania od minimálnej po maximálnu.
7. SL-CL SPEED
1–5; rýchlosť zatvárania počas spomalenia.
8. SBS SETUP
0: otvor–stop–zatvor–stop; 1: otvor–stop–zatvor–otvor; 2: otvor–zatvor; 3: režim bytového domu s časovačom (AUTO CLOSE ≠ 0); 4: režim bytového domu s okamžitým zatvorením.
9. STOP TWO
0 = vyradený; 1 = PAR ako STOP NO; 2 = STOP NC; 3 = otváracia hrana NC; 4 = otváracia hrana 8k2; 5 = otváracia hrana 4k1. Pre EDGE2 musí byť SETUP EDGE = 0; DIP na tento druhý vstup nepôsobí.
10. LENGH SLOW
P = vlastné body učením; 1–100 % dráhy pre spomalenie pri otváraní a zatváraní.
11. BLACK OUT
0 = po výpadku napájania bez úkonu; 1 = zatvorenie.
12. STAND BY
0 = vypnuté; 1 = úspora energie vypnutím fotobuniek pri zatvorenej bráne. Vyžaduje príslušné zapojenie; PHOTOTEST pri tejto funkcii nie je možný.
Rozšírené menu ADV
1. FOTO1 SETUP
0 = pred otvorením zo zatvorenej polohy kontroluje PH1; 1 = otvorí aj pri aktivovanej PH1.
2. FOTO2 SETUP
0 = PH2 aktívna v oboch smeroch; 1 = iba pri otváraní; 2 = aktivovanie zapne pomocné osvetlenie na TIME LIGHT.
3. PHOTO TEST
0 = vypnutý; 1 = test PH1; 2 = test PH2; 3 = test oboch párov.
4. TYPE EDGE
0 = STOP NC; 1 = odporová hrana 8k2; 2 = kontaktná hrana NC; 3 = dvojitá odporová hrana 4k1.
5. SETUP EDGE
0 = EDGE1 pri zatváraní; 1 = EDGE1 pri otváraní aj zatváraní. Pri zásahu krátko obráti pohyb. Pre druhú hranu na PAR musí zostať 0.
6. TEST EDGE
0 = test hrany vypnutý; 1 = zapnutý.
7. SETUP PART
0–100 %; rozsah čiastočného otvorenia.
8. CLOSE PART
0–900 s; čas zatvorenia z čiastočného otvorenia, 0 = vypnuté.
9. FLASH SETUP
0 = trvalý výstup; 1 = blikajúci.
10. PRE SETUP
0 = predblikanie pred otvorením aj zatvorením; 1 = pred zatvorením; 2 = pred otvorením. Pri PRE TIME = 0 je vypnuté.
11. PRE TIME
0–20 s; čas predblikania, 0 = vypnuté.
12. SETUP LIGHT
0 = svetlo po skončení pohybu na TIME LIGHT; 1 = počas nezatvorenej brány a následne TIME LIGHT; 2 = počas nastaveného času TIME LIGHT.
13. TIME LIGHT
0–900 s; čas pomocného osvetlenia.
15. WIND REACT
0 = vypnuté; 1 = pri pokuse otvoriť zatvorenú bránu sa pohon pokúsi znovu zatvoriť.
16. HOLD TO RUN
0 = bežné ovládanie; 1 = pohyb pri držaní ovládacieho kontaktu.
17. INDIC LIGHT
0 = vypnuté; 1 = kontrolka otvorenia; 2 = pomalé blikanie pri otváraní, rýchle pri zatváraní, trvalé svetlo pri otvorení, dve bliknutia a pauza pri zastavení mimo zatvorenej polohy; 3 = elektrický zámok; 4 = magnetický zámok s aktívnym výstupom pri zatvorení cez externé relé s cievkou 24 V DC.
18. CYCLE SERVI
0–200 × 1 000 cyklov; servisný interval, 0 = vypnutý.
19. SETUP SERVI
0 = vypnuté; 1 = požiadavka na servis trvalým blikaním pri zatvorenej bráne, ak je CYCLE SERVI nenulový.
20. ELECT TIME
1–10 s; čas aktivácie elektrického zámku, pri magnetickom zámku čas deaktivácie.
21. BOOST SETUP
0 = vypnuté; 1 = rozbeh vysokou rýchlosťou.
22. ENCOD SETUP
Zobrazenie typu enkodéra: 0 = virtuálny, 1 = fyzický. V zapojení tohto návodu sa svorky V+/ENC/NEG pri motore nepoužívajú.
23. MOTOR SETUP
Výber modelu a obnovenie výrobných hodnôt. Pre KEY Turbo S TUS8324 použite hodnotu 2 v zodpovedajúcom zozname motorov zobrazeného riadenia; postup je nižšie v časti Reset.
Diaľkové ovládače a integrovaný prijímač
Riadenie má prijímač 433,92 MHz OOK s pamäťou 150 vysielačov. Do RADIO vstúpite držaním DOWN-RADIO približne dve sekundy. Menu opustíte krátkym MENU alebo sa ukončí po siedmich sekundách nečinnosti. Pri učení pracujte v blízkosti dosky; ak kvôli obmedzeniu rušenia odpojíte anténny vodič, po ukončení ho znovu pripojte.
Uloženie tlačidla ovládača
- Opustite ostatné menu a držte DOWN-RADIO do zobrazenia RADIO MENU.
- Krátkym stlačením DOWN-RADIO vyberte funkciu podľa počtu stlačení v tabuľke. LED KEY bliká zodpovedajúcim počtom s asi sekundovou prestávkou.
- Do siedmich sekúnd v blízkosti dosky podržte požadované tlačidlo ovládača niekoľko sekúnd. Pri LEARN ALL možno stlačiť ľubovoľné tlačidlo.
- Dlhé bliknutie LED KEY približne tri sekundy potvrdí uloženie. Séria krátkych bliknutí znamená, že tlačidlo už v pamäti je. Do ďalších siedmich sekúnd možno rovnakú funkciu uložiť ďalšiemu tlačidlu.
| Počet | Funkcia |
|---|---|
| 1 | LEARN SBS – krok za krokom |
| 2 | LEARN PAR – čiastočné otvorenie |
| 3 | LEARN OPEN – iba otvorenie |
| 4 | LEARN LIGHT – zapnutie/vypnutie osvetlenia |
| 5 | LEARN ALL – tlačidlá 1 SBS, 2 čiastočné, 3 iba otvorenie, 4 osvetlenie |
Svetlo zapnuté diaľkovým ovládačom sa vypína diaľkovým ovládačom.
Vymazanie uloženého tlačidla
- Vstúpte do RADIO MENU.
- Držte DOWN-RADIO, kým sa LED KEY nerozsvieti; potom tlačidlo uvoľnite.
- Do siedmich sekúnd držte vymazávané tlačidlo ovládača, kým LED KEY nezačne blikať; uvoľnite ho.
- Vymazanie potvrďte DOWN-RADIO. Dlhé bliknutie LED KEY potvrdí vymazanie.
Ak bol ovládač uložený cez LEARN ALL, tento postup vymaže všetky jeho priradené funkcie.
Vymazanie celej pamäte ovládačov
- V RADIO MENU držte DOWN-RADIO: LED KEY sa asi po troch sekundách rozsvieti; držte ďalej až do jej zhasnutia a potom tlačidlo uvoľnite.
- LED začne pomaly blikať. Pri treťom bliknutí krátko stlačte DOWN-RADIO.
- Dlhé bliknutie LED KEY potvrdí vymazanie všetkých ovládačov.
Pridanie nového ovládača pomocou už uloženého
- Pri riadiacej jednotke držte tlačidlo nového ovládača najmenej päť sekúnd.
- Na už uloženom ovládači držte tlačidlo s požadovanou funkciou najmenej tri sekundy. Po správnom prvom kroku sa brána počas tohto kroku nepohne.
- Znovu držte to isté tlačidlo nového ovládača najmenej tri sekundy.
- Znovu držte to isté tlačidlo starého ovládača najmenej tri sekundy. Správne uloženie potvrdí vykonanie skopírovaného povelu.
Obnovenie výrobných parametrov
Reset nastavení cez MOTOR SETUP a mazanie ovládačov sú samostatné postupy. Ak sa typ motora nezmení, návod uvádza obnovenie výrobných nastavení bez potreby nového učenia dráhy. Ak typ zmeníte, treba dráhu znovu naučiť.
- Držte MENU do ADV. Tlačidlami UP/DOWN-RADIO vyberte MOTOR SETUP.
- Držte MENU, kým nezačne blikať číslo typu motora.
- Vyberte hodnotu 2 pre KEY Turbo S TUS8324 podľa zodpovedajúceho zoznamu motorov dosky.
- Držte MENU počas odpočtu 50 → 0. Uvoľnite pri DONE. Menu opustí krátke MENU alebo sedem sekúnd nečinnosti.
Diagnostika displeja, vstupov a majáka
Najprv odstráňte príčinu. Chybové hlásenie sa potom zruší úplným pohybom až na príslušný koncový spínač alebo krátkym MENU bez pohybu brány. Do mechanizmu a svorkovníc zasahujte iba po odpojení napájania.
| Hlásenie | Význam / kontrola |
|---|---|
| LEARN TO DO | Dráha nie je naučená. |
| READY | Brána zatvorená, riadenie reštartované. |
| OPEN ING / CLOSE ING | Prebieha otváranie / zatváranie. |
| STOP OPEN / STOP CLOSE | Pohyb bol zastavený pri otváraní / zatváraní. |
| FOTO1 / FOTO2 | Aktívny vstup PH1 / PH2; skontrolovať optiku, prekážku a zapojenie. |
| ALIGN MENT | Prebieha obnovenie polohy. |
| OPEN | Brána otvorená bez aktívneho časovača zatvorenia. |
| PAR TIAL / PART OPEN | Čiastočné otváranie / zastavenie v čiastočne otvorenej polohe. |
| TIME CLOSE / TIME PART | Časovanie zatvorenia z úplného / čiastočného otvorenia; posledných desať sekúnd zobrazuje zostávajúci čas. |
| LEARN STOP | Učenie zastavené zásahom bezpečnosti alebo úmyselným stopom. |
| LEARN OPEN1 / LEARN CLOS1 | Učenie otváracej / zatváracej dráhy. |
| SLOW OPEN1 / SLOW CLOS1 | Určovanie vlastných bodov spomalenia. |
| OVER LOAD1 | Prúd motora prudko vzrástol; skontrolovať prekážku a mechanický odpor. |
| EDGE | Aktívna alebo nesprávne zapojená bezpečnostná hrana. |
| FOTO TEST | Zlyhal test fotobunky alebo hrany; skontrolovať funkciu a zapojenie. |
| Blikanie majáka / LED KEY | Udalosť |
|---|---|
| 2 rýchle + pauza + 1 | Automatické učenie |
| 4 rýchle + pauza, trikrát | Zistená prekážka |
| 2 rýchle + pauza, trikrát | Zásah fotobunky PH1/PH2 |
| 5 rýchlych + pauza, trikrát | Zásah bezpečnostnej hrany |
| 3 rýchle + pauza, trikrát | Zlyhanie testu fotobuniek alebo hrany |
| 6 rýchlych + pauza, trikrát | Skrat alebo preťaženie výstupu FLASH, IND/ELEC alebo LED |
Opakovaným UP zobrazíte počet úplných cyklov (NCY), okamžitý prúd motora v mA a typ dosky/verziu firmvéru/sériové číslo. Červené LED patria bezpečnostným vstupom a koncovým spínačom, zelené ovládacím vstupom. Blikajúca LED po prepnutí bezpečnostného DIP vyžaduje príslušné potvrdenie; nevyradzujte funkčné ochrany ako riešenie poruchy.
Kontroly a údržba
Pred odovzdaním treba preskúšať všetky súčasti, fotobunky, hrany, povely, dorazy a ručné odblokovanie a zmerať nárazové sily. Montážnik odovzdá návod, bezpečnostné pokyny, dokumentáciu a plán údržby. Výrobca odporúča pri bežnom domácom používaní kontrolu každých šesť mesiacov; interval sa prispôsobuje používaniu.
Používateľ môže pri bezpečne odstavenom a odblokovanom systéme vyčistiť sklá fotobuniek mierne navlhčenou handričkou a odstrániť listy či kamene. Opravy, nastavenia a odborné kontroly patria technikovi. Pri poruche odpojte napájanie a privolajte servis; nefunkčné bezpečnostné zariadenia treba bezodkladne opraviť. Kľúč a ovládače držte mimo dosahu detí.
Technické vlastnosti KEY Turbo S TUS8324
| Parameter | Hodnota |
|---|---|
| Značka: | KEY Automation |
| Model: | Turbo S (TUS8324) |
| Riadiaca jednotka: | CT-10324 |
| Napájanie pohonu: | 230 V |
| Napájanie motora: | 24V |
| Koncový doraz: | elektromechanický spínač |
| Príkon: | 345 W |
| Spotreba motora: | 1,5 A |
| Modul ozubeného kolieska: | M4 |
| Max. zaťaženie: | 800 kg |
| Rýchlosť: | 25 cm/s |
| Ochrana: | IP44 |
| Pracovná teplota: | -20 / +55 °C |
| Krútiaci moment | 26 Nm |
| Rozmery (D × Š × V) | 335 × 190 × 280 mm |
| Hmotnosť pohonu | 8,5 kg |
| Najviac cyklov/h | 40 pri referenčných podmienkach uvedených vyššie |
| Hluk | ≤ 70 dB(A) |
| Integrovaný prijímač | 433,92 MHz OOK; 150 vysielačov |
Chcem tento tovar objednať, ako mám postupovať?
Vyberte si podľa toho, čo je pre vás pohodlné:
- objednať cez e-shop: použite tlačidlo kúpiť a vložte tovar do košíka internetového obchodu (tlačidlo kúpiť nájdete v tabuľke variantov tohto produktu tu).
- objednať telefonicky: zavolajte na 0948 59 98 57, objednávku môžete spraviť aj telefonicky
- objednať cez e-mail: objednajte na [email protected]
