Popis produktu CAME BKV15AGS - samostatný pohon pre posuvnú bránu do 1500kg (A)

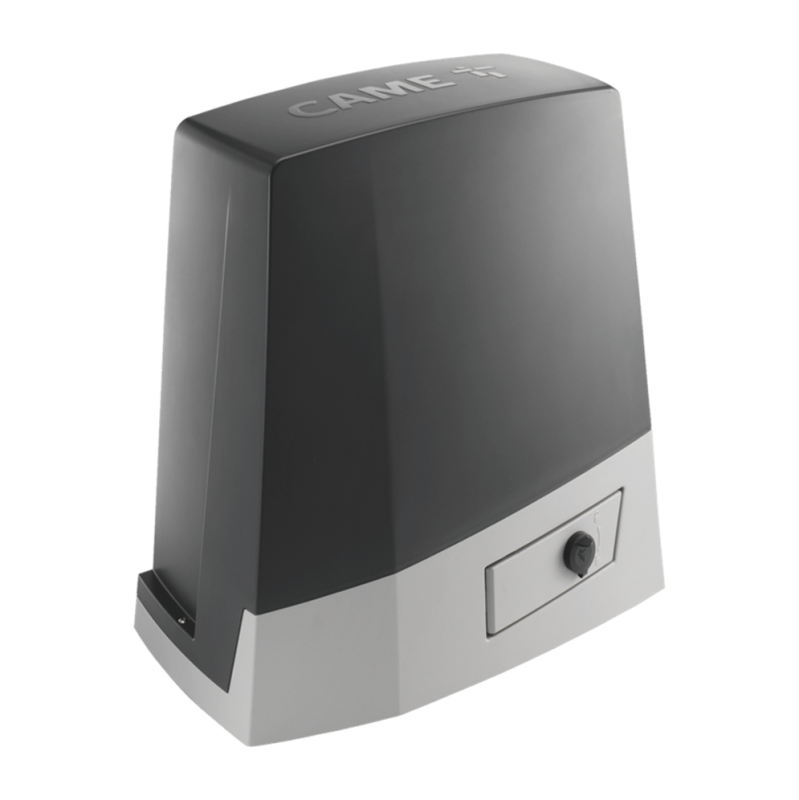

Pohon CAME BKV15AGS je určený pre posuvné brány hmotnosti do 1500 kg a dĺžky krídla do 20 m. Má elektromechanický spínač zastavenia. Pohon je nevratný. Detailné technické vlastnosti ». Manuál na stiahnutie ».
CAME BKV15AGS, kód 801MS-0300, je pohon pre veľké posuvné krídlo do 1 500 kg a 20 m dĺžky. Má motor 36 V DC, grafický displej, štyri káblové bezpečnostné vstupy a mechanické koncové spínače. Sieťový prívod je 230 V AC. Nosnosť, dĺžku a skutočný odpor brány posudzujte spolu.
Montáž, sieťové zapojenie a uvedenie do prevádzky patria kvalifikovanému technikovi. Pred otvorením alebo vkladaním kariet odpojte sieť aj prípadné batérie. Overte štítok BKV15AGS, dosku ZBKN a verziu FW/GUI v menu Information. Nastavenia nižšie sú pre grafické menu s voľbou Motor type BKV1500. Pri inom vyhotovení alebo menu použite jeho konkrétny návod.
Samostatný pohon CAME BKV15AGS
Tento manuál je pre samostatný pohon CAME BKV15AGS (A). Ponuku s príslušenstvom nájdete na karte sady CAME BKV15AGS.
Hodnota 20 m je maximálna dĺžka krídla; nezamieňajte ju so šírkou voľného prejazdu. BKV15AGS používa mechanické spínače. Magnetické spínače a hodinová karta zahrnuté vo vyhotoveniach AGE nie sú automatickou výbavou AGS.
Príslušenstvo a príklady zapojenia
Nasledujúce zariadenia sú konkrétne príklady pre uvedené zapojenia. Obsah balenia samostatného pohonu a zhodu skutočne dodaného príslušenstva overte podľa konkrétnej ponuky; pri inom type použite jeho vlastný návod.
| Prvok | Príklad / použitie |
|---|---|
| Fotobunky | CAME DIR10, 12/24 V AC/DC; dosah 10 m, svorky a test. |
| Maják | CAME KLED24, 24 V AC/DC, 2 W; zapojenie 10–E. |
| Rádio | CAME AF43S a TOP-432EE, príklad pevného kódu 433,92 MHz; zhodu kódovania overiť s nastavením dosky. |
| Hrebeň | Ozubené hrebene, pre tento model modul 4. |
| Ovládanie | Spínače, tlačidlá a čítačky; beznapäťové NO povely a NC STOP podľa dosky. |
Montáž BKV15AGS
Pred montážou vyskúšajte ľahký a plynulý ručný chod po celej dráhe. Brána a vedenie musia byť stabilné, vodorovné a bez rizika vyskočenia. Overte pevné dorazy otvorenej aj zatvorenej polohy a chráňte miesta pritlačenia, zovretia a záberu hrebeňa. Pohon upevnite na pevný podklad mimo priameho prúdu vody. Ak je v krídle bránka pre chodcov, pohyb smie byť povolený iba pri jej bezpečnom zaistení.

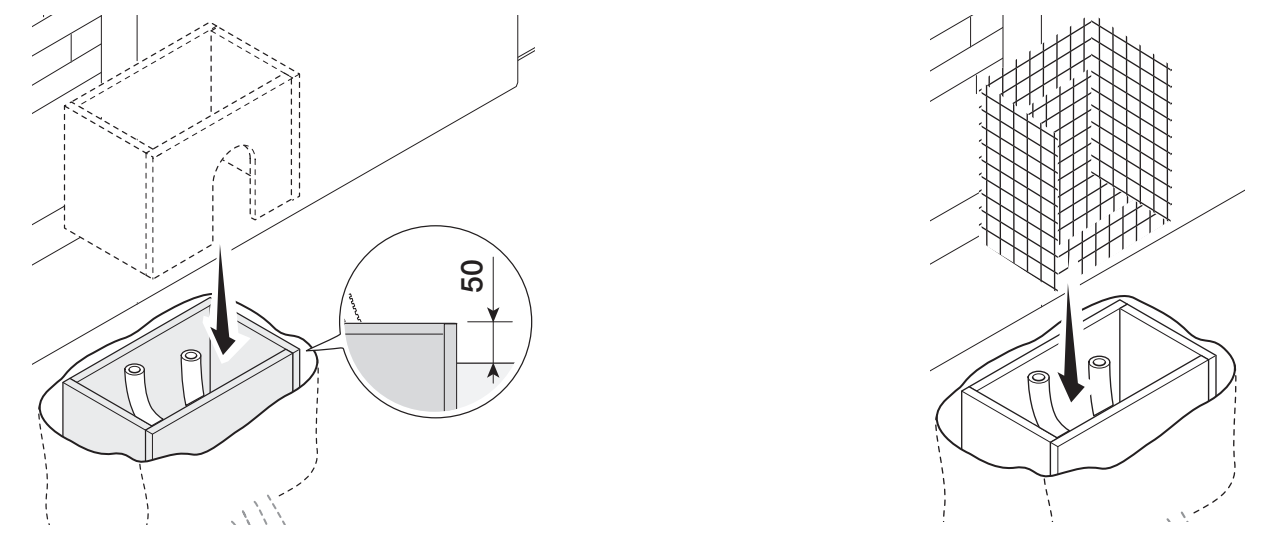

Základ a kotviaca platňa

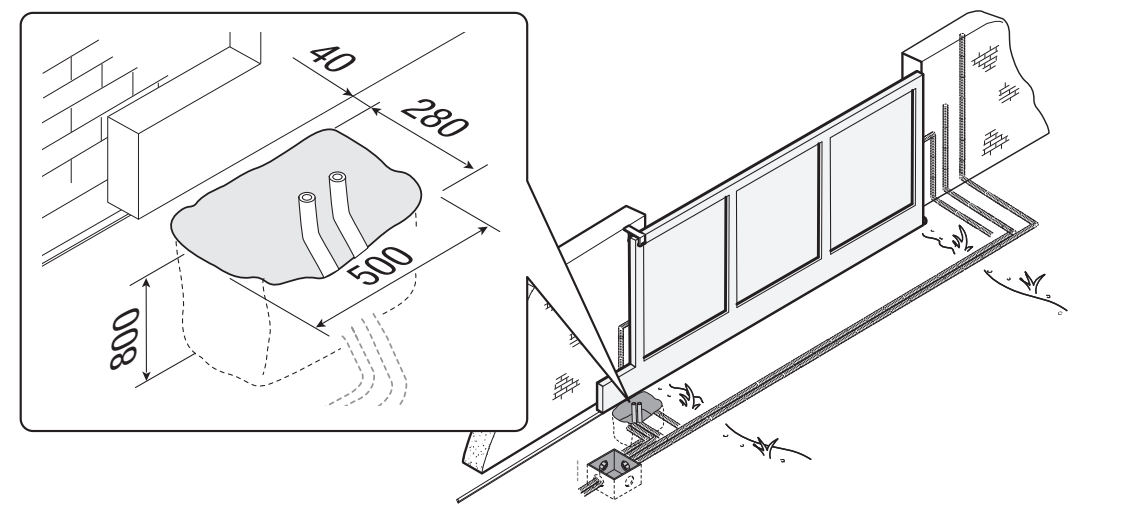

Príklad výrobcu má výkop 500 × 280 mm, hĺbku 800 mm a chráničky Ø 40 mm. Rozmery základu prispôsobte podložiu a konkrétnej bráne; ide o príklad osadenia, nie o univerzálny návrh základu. Debnenie vyčnieva 50 mm nad terén a obsahuje oceľovú výstuž.

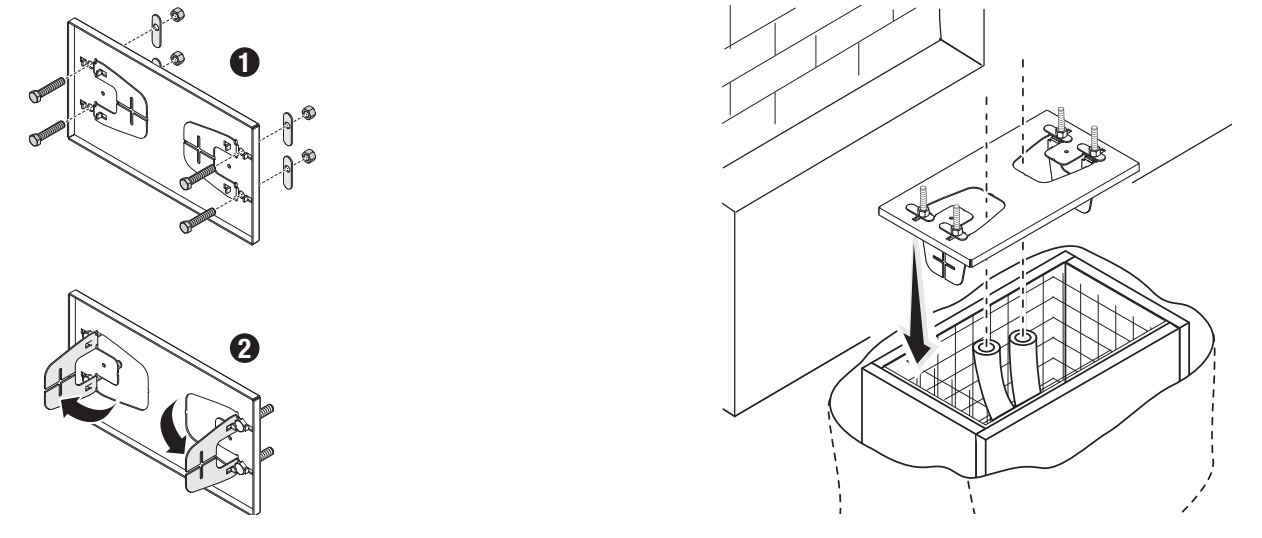

Do platne vložte dodané skrutky M12 a zaistite ich maticami. Vyhnite predtvarované kotviace úchyty a platňu vložte do výstuže. Chráničky musia prejsť jej otvormi. Platňu presne vyrovnajte; závity zostávajú nad betónom. Poloha voči hrebeňu vychádza z kót 76 a 96 mm vyznačených v reze. Betón nechajte tvrdnúť najmenej 24 hodín.

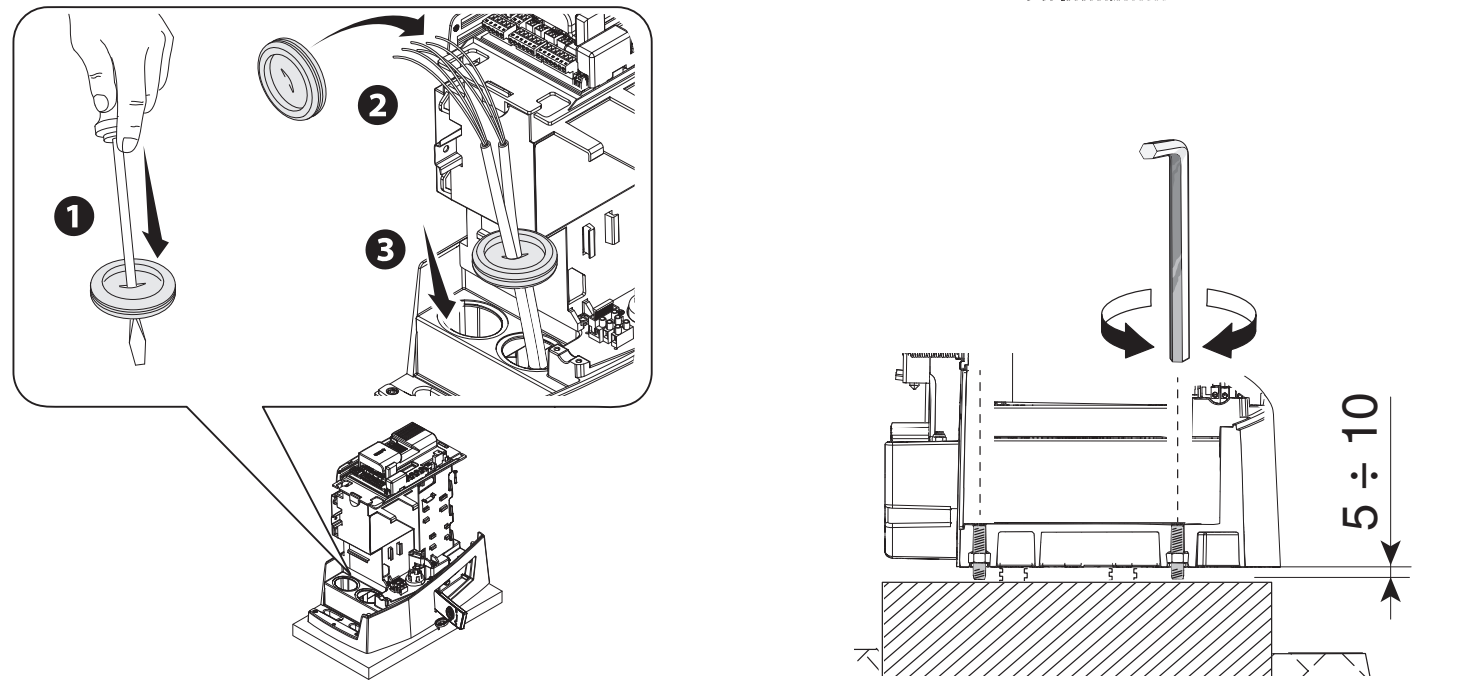

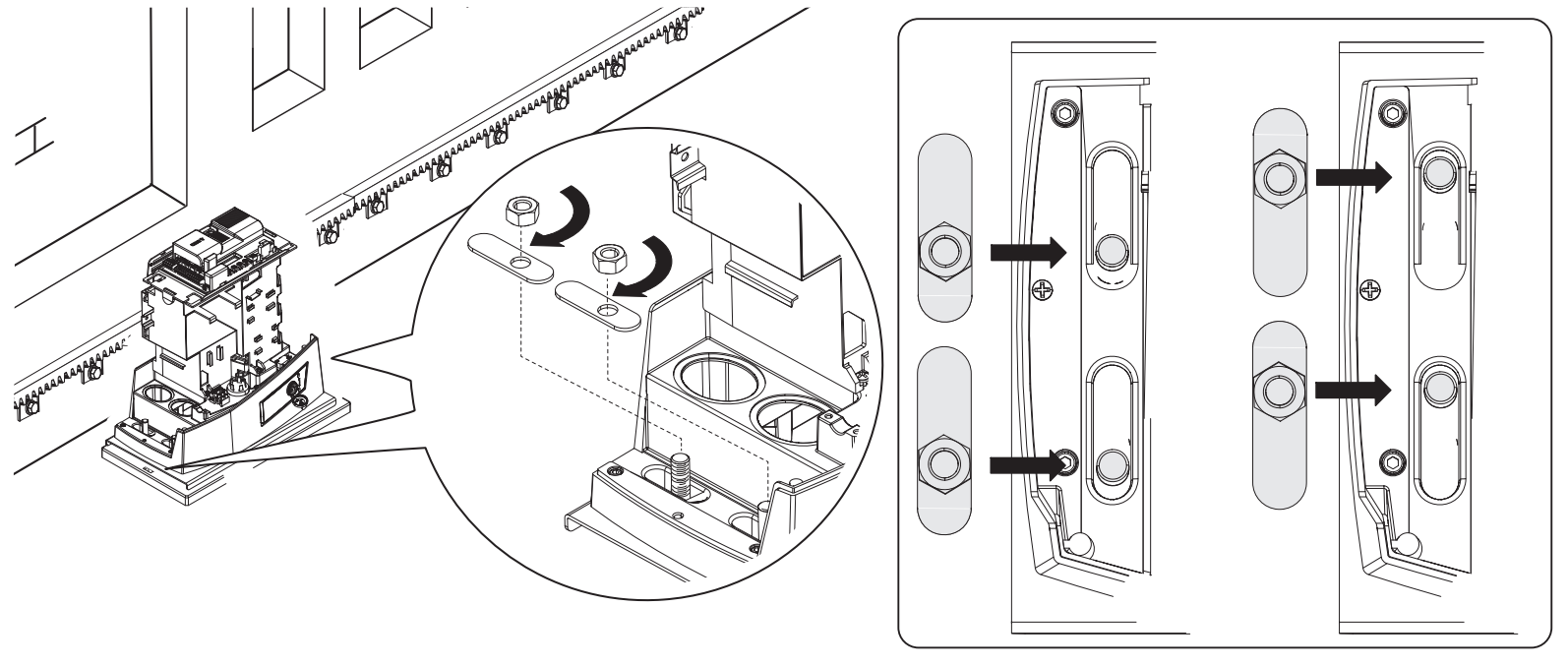

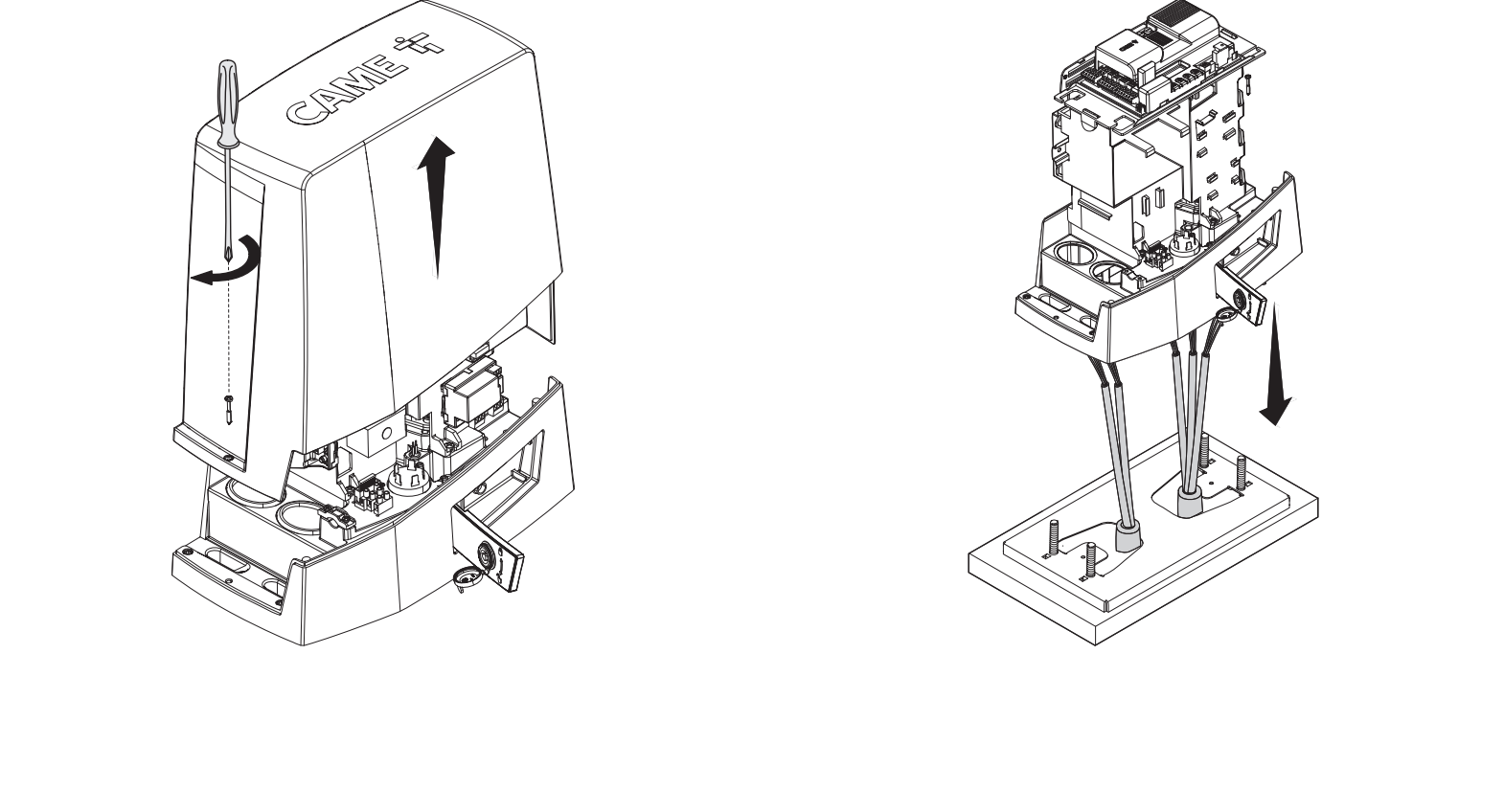

Osadenie a nastavenie výšky

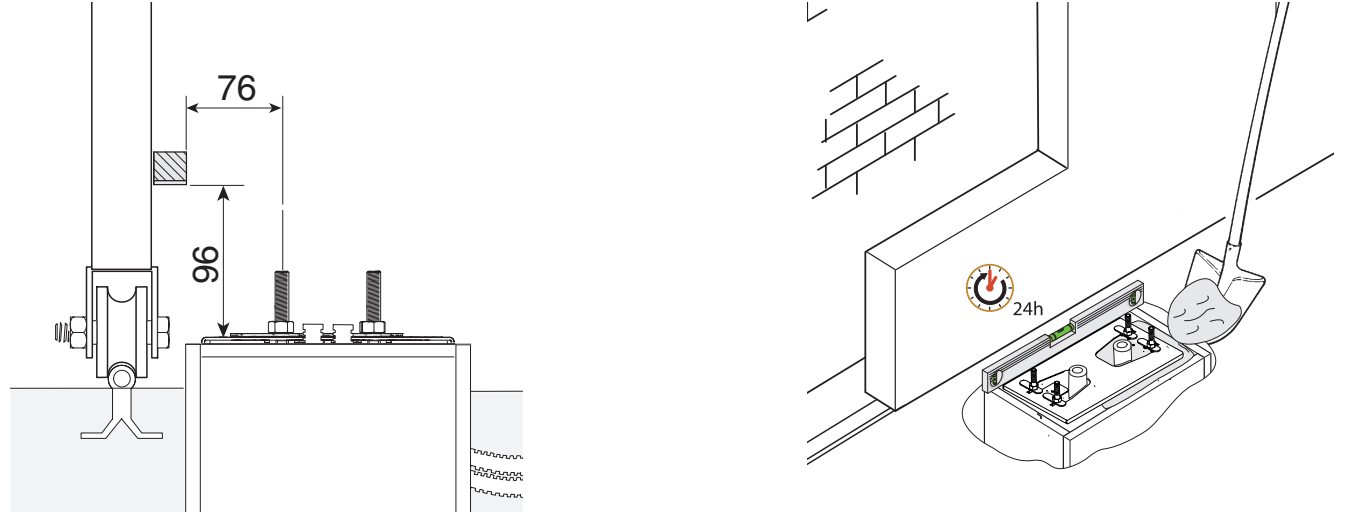

Po odstránení debnenia zasypte priestor okolo základu. Odoberte matice kotiev a vytiahnite káble približne 600 mm nad platňu. Zložte kryt a osaďte pohon; káble prechádzajú jeho spodkom a utesnenými priechodkami. Závitovými nožičkami zdvihnite pohon o 5–10 mm, aby zostala rezerva na nastavenie záberu.

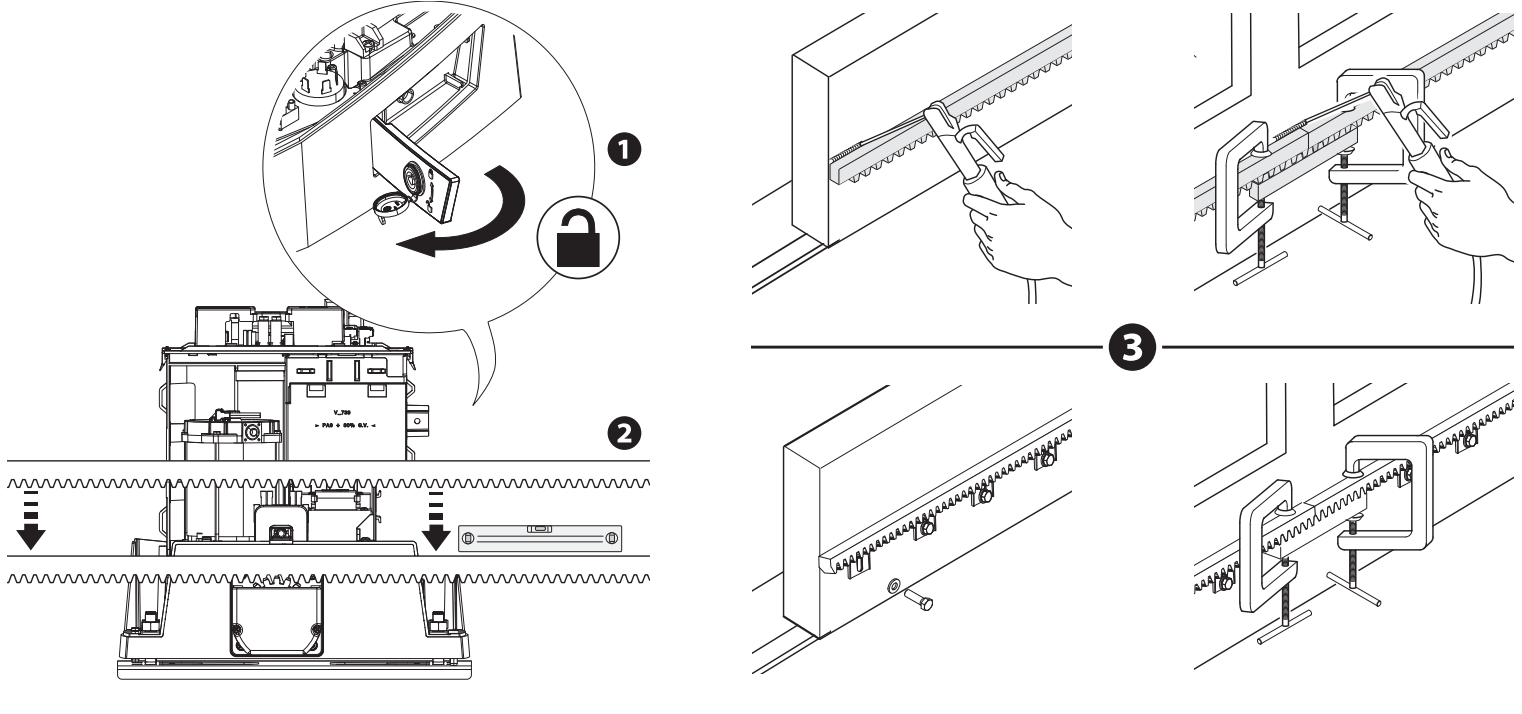

Hrebeň a vôľa 1–2 mm
Odblokujte pohon a hrebeň modulu 4 upevňujte pri ručnom pohybe brány. Pri spájaní dielov použite pod spojom pomocný diel hrebeňa a dve svorky, aby zuby plynulo nadväzovali. Po upevnení nastavte výšku nožičkami a vodorovnú polohu oválnymi otvormi.

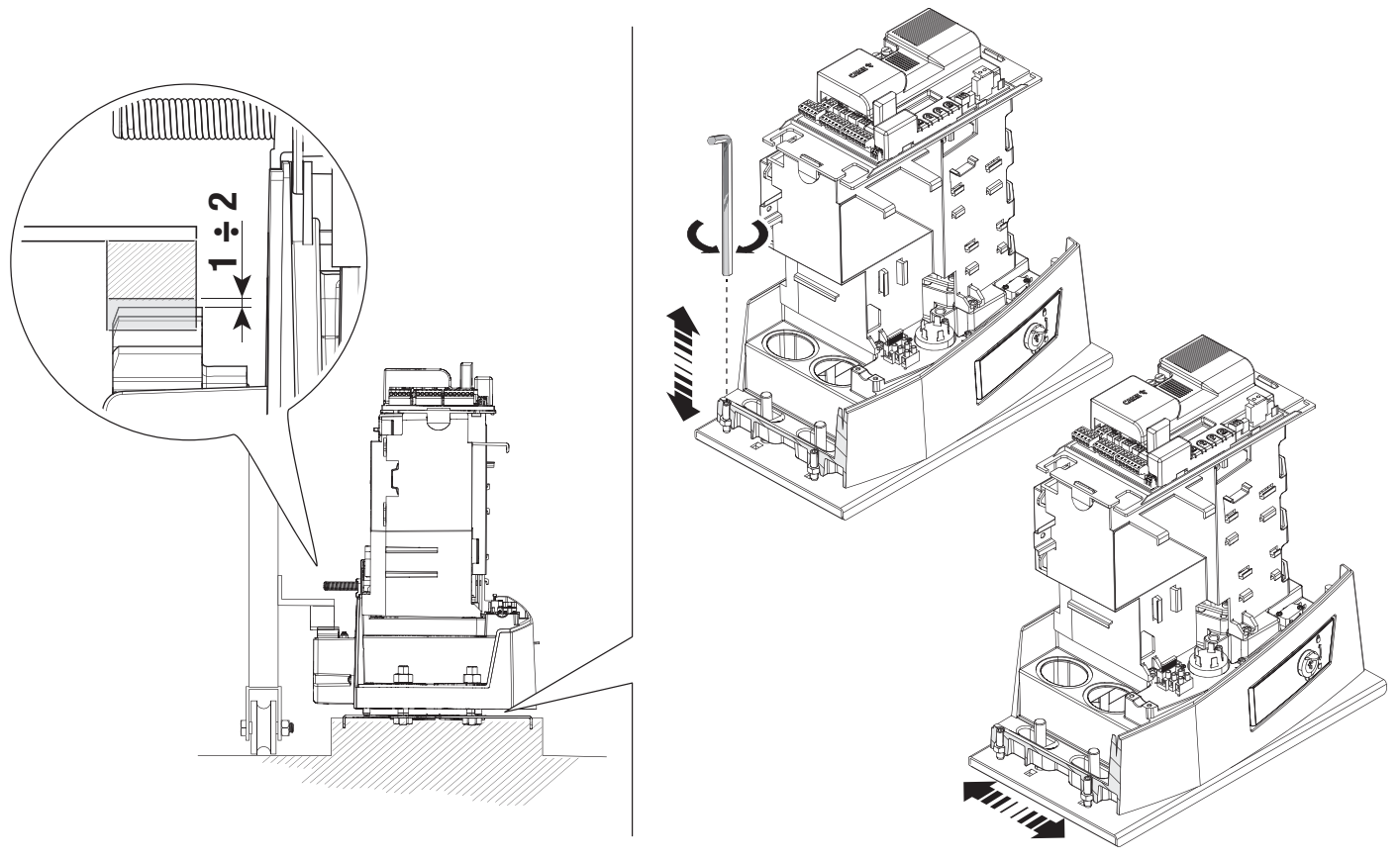

Medzi pastorkom a hrebeňom ponechajte vôľu 1–2 mm. Hmotnosť brány nesmie spočívať na pohone. Ručne prejdite celú dráhu a až po nastavení dotiahnite pohon podložkami a maticami k platni.

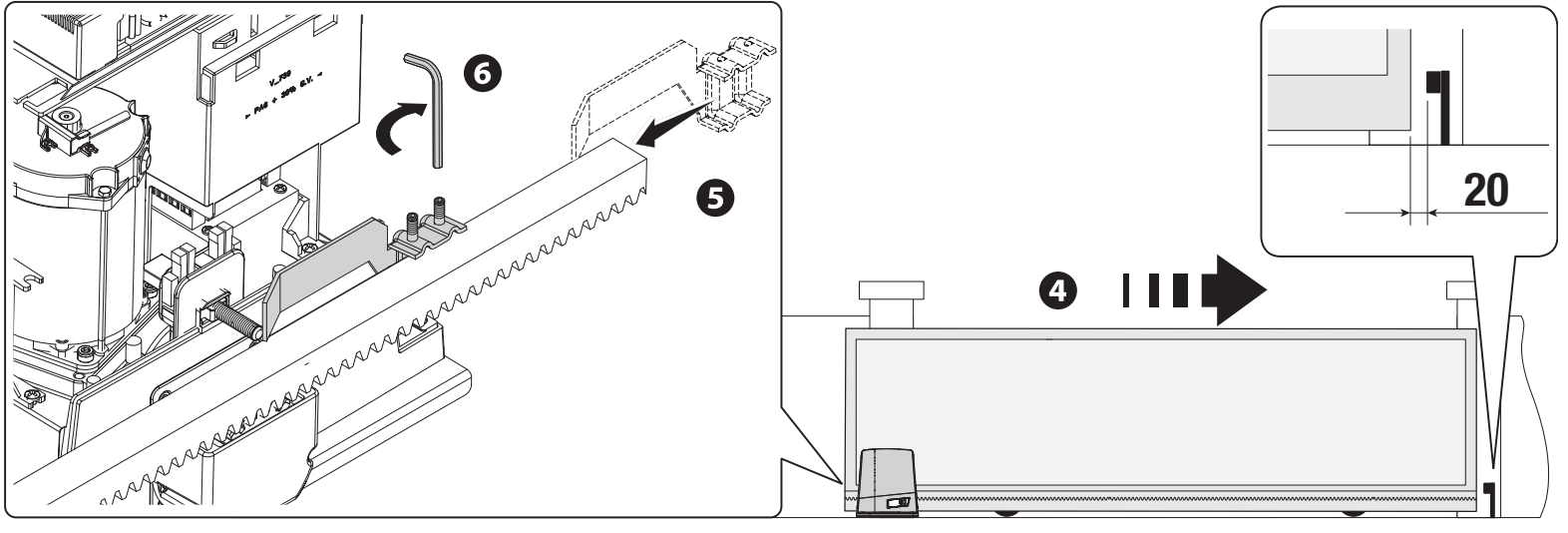

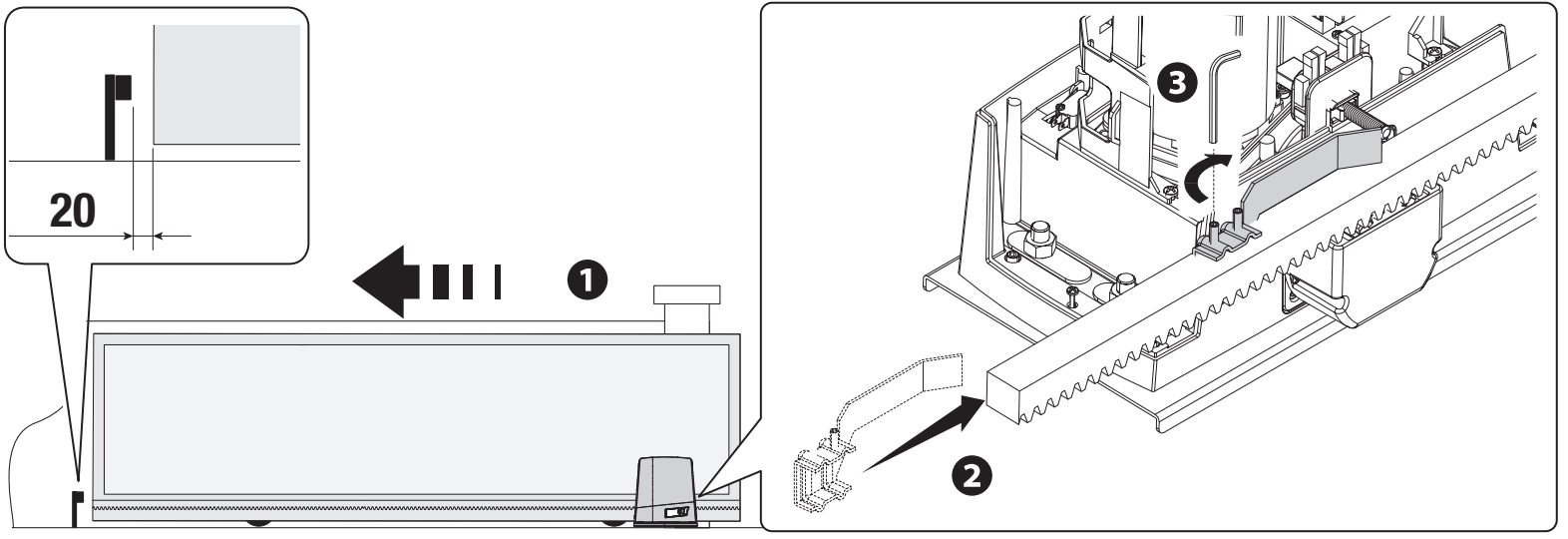

Mechanické koncové spínače AGS
Bránu ručne otvorte. Otvárací spínací doraz vložte na hrebeň tak, aby jeho nábeh prepol pružinový mikrospínač, a zaistite ho dodanými skrutkami. Rovnaký postup zopakujte pri zatvorení. V znázornenej zostave sa ponecháva približne 20 mm pred pevným dorazom; overte dobeh pri skutočnom zaťažení. Pevný doraz brány a spínací doraz pohonu majú odlišné úlohy.
Kabeláž
| Obvod | Prierez / podmienka |
|---|---|
| Sieť 230 V AC | 3G × 1,5 mm² do 20 m; 3G × 2,5 mm² pri 20–30 m. |
| 24 V maják | 2 × 1 mm² pre uvedené trasy do 30 m. |
| Fotobunky | TX 2 × 0,5 mm²; RX 4 × 0,5 mm² podľa celej schémy. |
| Ovládacie prvky | Počet žíl podľa zariadenia, prierez 0,5 mm² pre uvedené trasy. |
| Anténa | RG58, najviac 5 m. |
| RSE / CRP | UTP CAT 5, najviac 1 000 m podľa podmienok sériového systému. |
Pri dlhšej trase alebo viacerých odberoch treba prierez prepočítať podľa prúdu a úbytku napätia. Sieťový prívod veďte vlastnou priechodkou, oddelene od nízkonapäťových obvodov. Káble nesmú dosadať na časti, ktoré sa zahrievajú, ani byť vystavené mechanickému poškodeniu.

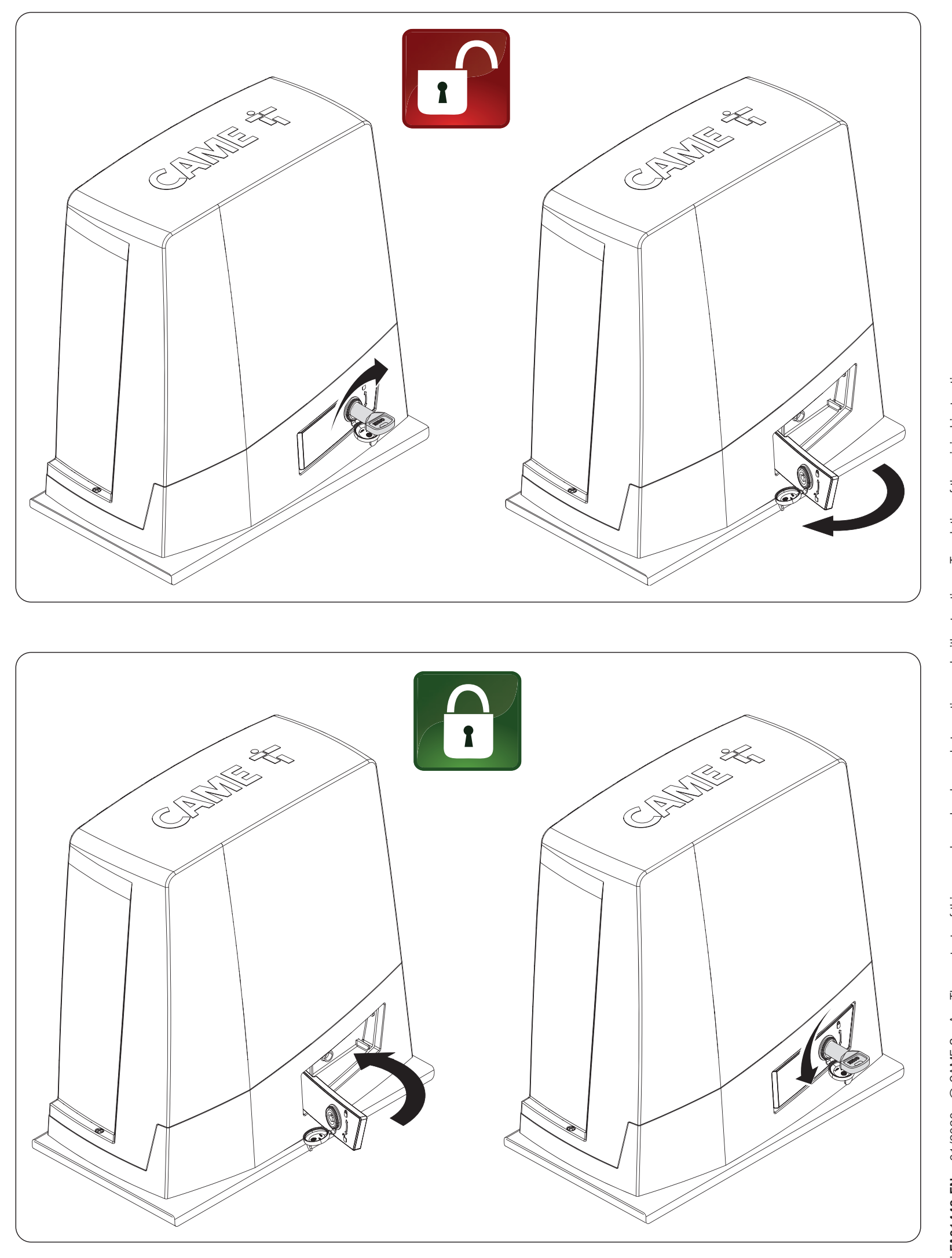

Ručné odblokovanie a opätovné zaistenie
Najprv odpojte napájanie a zabezpečte krídlo pred nekontrolovaným pohybom. Poškodenú alebo nevyváženú bránu neodblokúvajte bez jej zaistenia.
- Vložte kľúč do zámku a otočte ním podľa hornej dvojice obrázkov.
- Otvorte odblokovaciu páku smerom von z telesa podľa šípky.
- Bránu presúvajte ručne a kontrolovane, bez osôb v dráhe.
- Na zaistenie vráťte páku do pôvodnej polohy a uzamknite mechanizmus podľa spodnej dvojice obrázkov.
- Pred motorovým povelom overte, že je mechanizmus znovu zaistený.
Orientácia na doske ZBKN

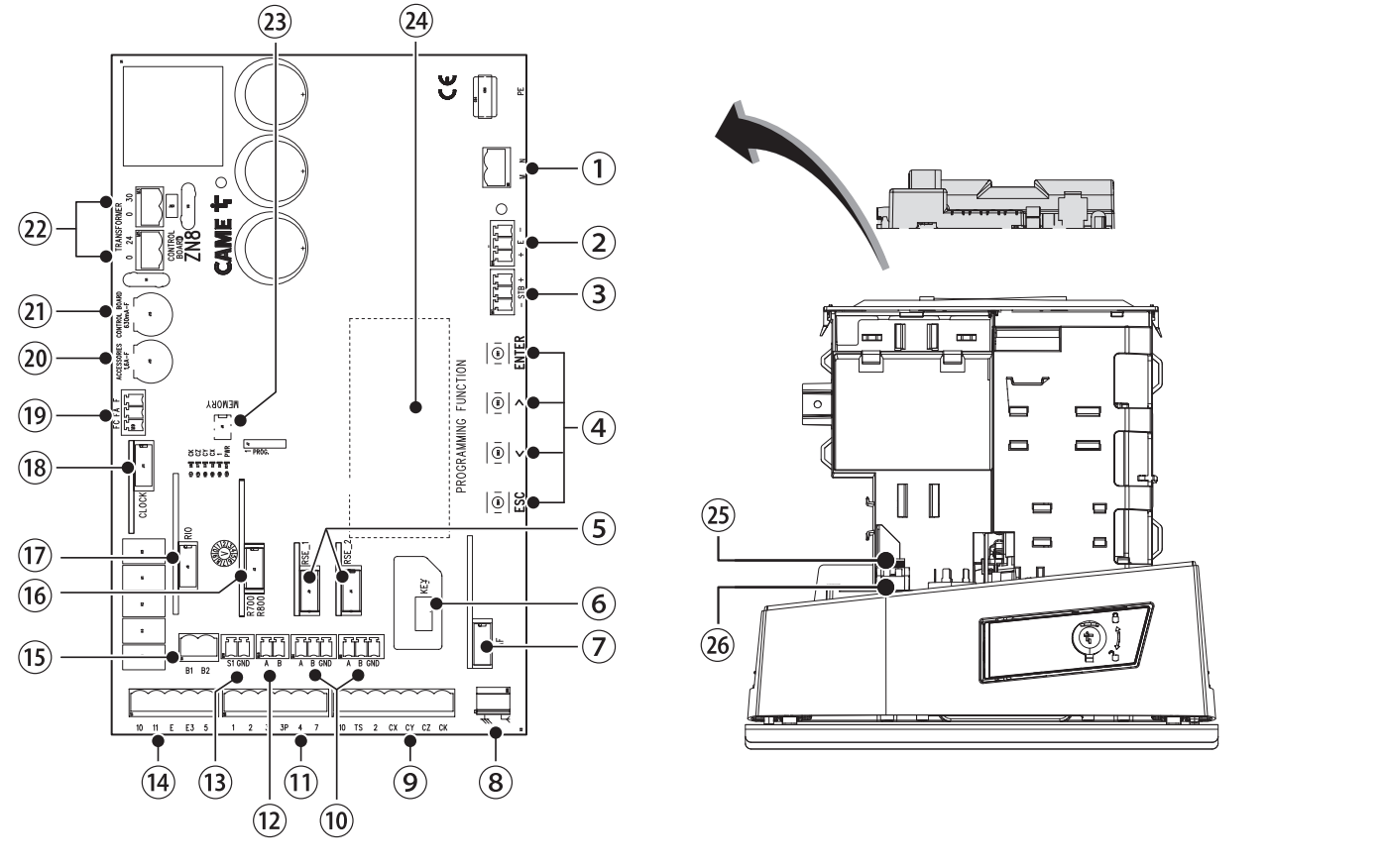

Orientácia v nasledujúcom obrázku je s veľkými kondenzátormi hore, dlhými svorkovnicami dole a programovacími tlačidlami vpravo. Grafický displej a ESC/šípky/ENTER slúžia na nastavenie, diagnostiku a používateľov. Karty vkladajte a vyberajte iba bez siete a prípadných batérií.
| Číslo obrázka | Prvok |
|---|---|
| 1 / 2 / 3 | Motor / enkodér / RGP1 alebo LBB. |
| 4 / 5 / 6 / 7 | Programovacie tlačidlá / RSE / CAME KEY / AF. |
| 8 / 9 / 10 / 11 | Anténa / bezpečnosť / sériové spojenie / káblové povely. |
| 12 / 13 / 14 / 15 | Klávesnica / transpondér / svetlá / B1–B2. |
| 16 / 17 / 18 / 19 | R700 alebo R800 / RIOCN8WS / hodinová karta / koncové spínače. |
| 20 / 21 / 22 / 23 / 24 | Poistka príslušenstva / poistka dosky / transformátor / Memory Roll / displej. |
| 25 / 26 | Sieťová poistka / sieťový prívod na pohone. |

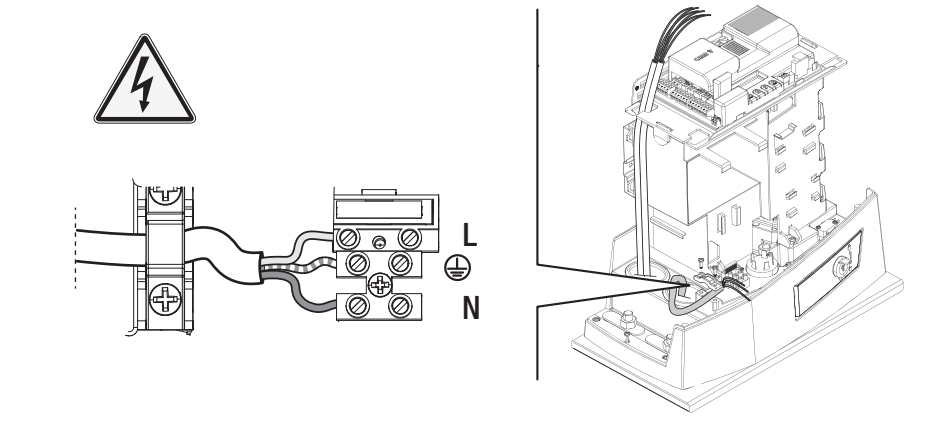

Napájanie a svorky BKV15AGS
| Obvod / svorky | Napätie, polarita a limit |
|---|---|
| L / N / PE | Sieť 230 V AC, 50/60 Hz. L fáza, N neutrálny vodič, PE ochranný vodič. AC nemá plus a mínus. |
| Motor / vnútorné napájanie dosky | Motor 36 V DC, doska podľa technickej tabuľky 26 V DC. Ide o vnútorné obvody správnej zostavy, nie výstup pre príslušenstvo. Ponechajte ich predpísané zapojenie; nepripájajte na ne sieť ani externý zdroj odhadom. |

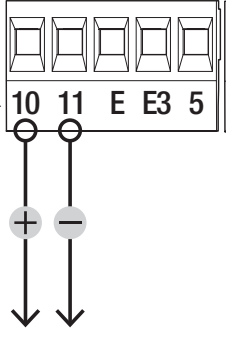

| 10 / 11 | Príslušenstvo 24 V AC/DC, spolu najviac 20 W; bežne 24 V AC. Pri DC 10 = plus (+), 11 = mínus (−); pri AC bez jednosmernej polarity. |
| 10 / E | Maják 24 V AC/DC, max. 3 W. Pri DC je 10 kladný spoločný pól a E spínaný vývod. |
| 10 / E3 | Doplnkové svetlo 24 V AC/DC, max. 12 W; režim v Manage lights → Light E3. Pri DC 10 kladný spoločný pól, E3 spínaný vývod. |
| 10 / 5 | Signalizácia stavu 24 V AC/DC, max. 3 W. Pri DC 10 kladný spoločný pól, 5 spínaný vývod. |
| B1 / B2 | Samostatný ovládaný kontakt s monostabilným alebo bistabilným režimom. Nenapája príslušenstvo cez 10/11; pripojenie záťaže a dovolené hodnoty overte v dokumentácii konkrétnej dosky. |
| 10 / TS / 2 | Napájacia a testovaná vetva fotobuniek a spoločná svorka podľa konkrétnej schémy; TS nie je univerzálny trvalý mínusový výstup. |

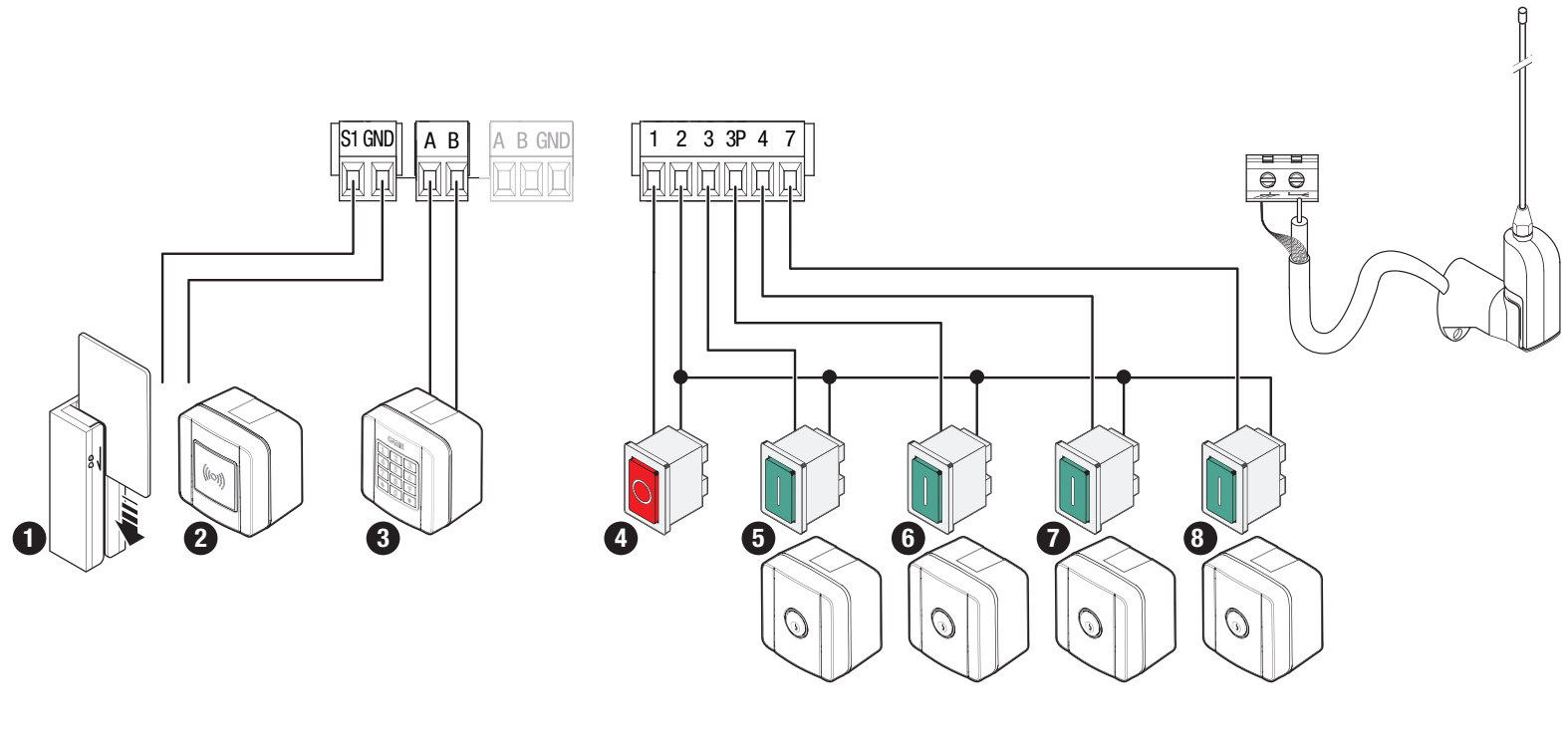

Povely, STOP, bezpečnosť a anténa
| Svorky | Funkcia / kontakt |
|---|---|
| 1–2 | NC STOP. Zastaví a vyradí automatické zatváranie; na ďalší pohyb treba nový povel. Bez použitého STOP deaktivovať Total stop. |
| 2–3 | NO povel iba otvoriť. |
| 2–3P | NO čiastočné otvorenie. |
| 2–4 | NO povel iba zatvoriť. |
| 2–7 | NO krok za krokom alebo sekvenčný povel podľa Command 2-7. |
| 2–CX / CY / CZ / CK | Štyri samostatne nastaviteľné bezpečnostné vstupy. Nepoužité deaktivovať, použité nastaviť podľa ochrany. |
| S1 / GND | Transpondér alebo čítačka s príslušnou kartou R700. |
| A / B pri čítačkách | Kódová klávesnica s R800; nezamieňať s rovnakými písmenami sériového spojenia. |
| A / B / GND pri RSE | Sériové spojenie páru alebo CRP podľa príslušného konektora. |
| Anténa / AF | Stred RG58 na anténový signál, tienenie na označený zemniaci kontakt podľa obrázka; zásuvná rádiová karta do AF. |
NO/NC povely a bezpečnostné kontakty sú beznapäťové, bez polarity +/−. Napájanie príslušenstva a jeho výstupný kontakt sú samostatné obvody. Do povelových svoriek nepriveďte 230 V.

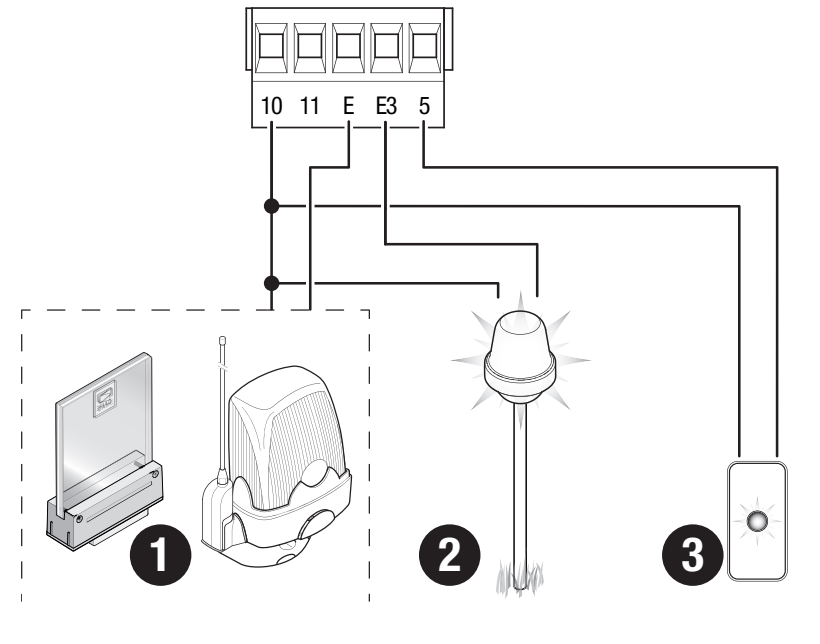

Maják a doplnkové svetlo

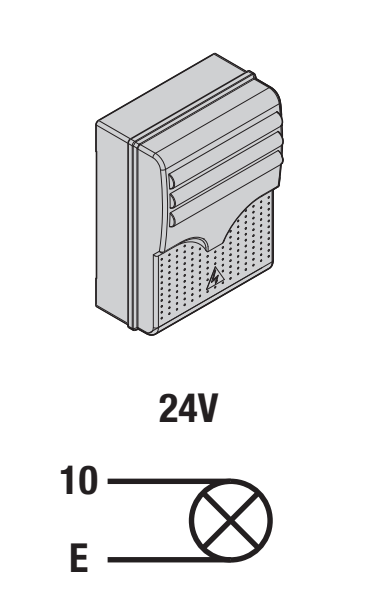

CAME KLED24 má 24 V AC/DC a 2 W, preto patrí na 10–E v rámci limitu 3 W. Jeho vstup nie je samostatne označený +/−; pri AC polaritu nerozlišujeme, pri DC je 10 kladný spoločný vývod dosky. Verziu majáka na 230 V sem nepripájajte. E3 je samostatný svetelný výstup s limitom 12 W; E a E3 nezamieňajte.

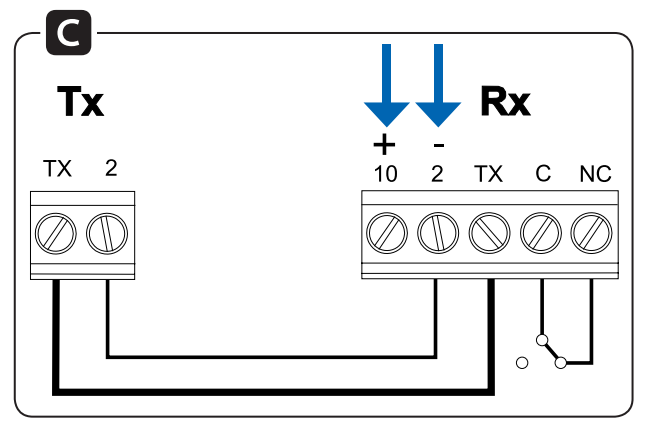

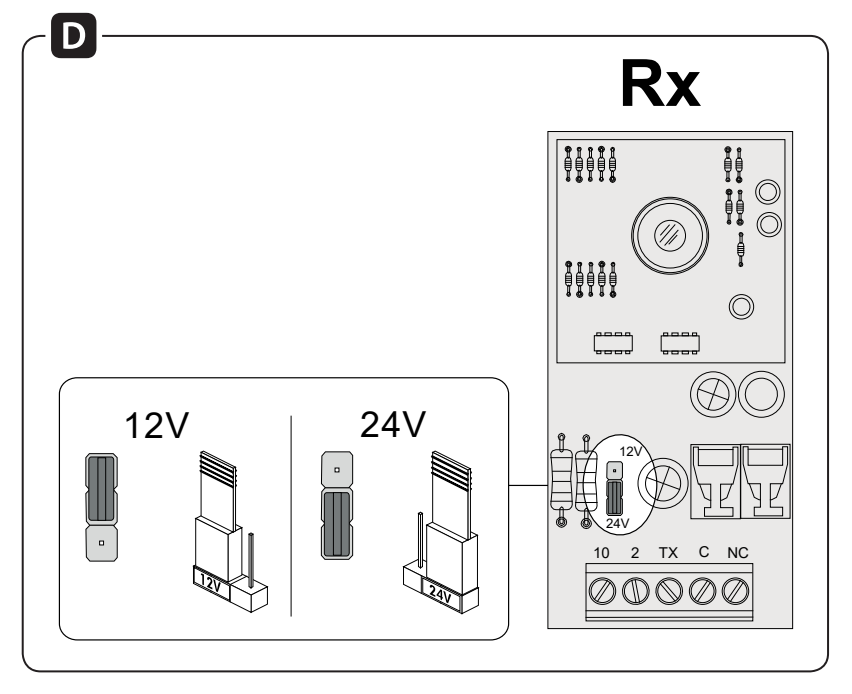

Fotobunky DIR10 a test cez TS

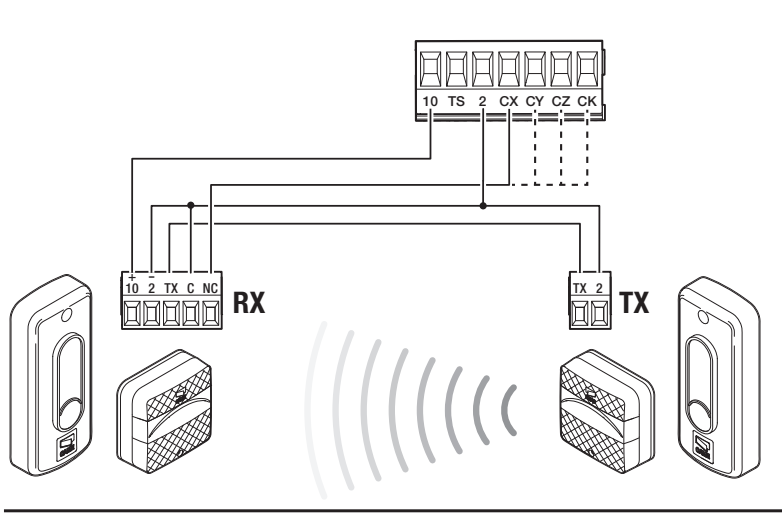

Príklad je pre CAME DIR10: pár TX/RX, dosah 10 m, napájanie 12/24 V AC/DC. Prepojku RX nastavte na 24 V. Odber páru je 60 mA pri 24 V AC. RX má svorky 10 (+), 2 (−), TX, C a NC. TX má svorky TX a 2, bez samostatných značiek +/− v pôvodnom nákrese. Pri AC sa jednosmerná polarita neuplatňuje.
| Svorka DIR10 | Bežne | S testom |
|---|---|---|
| RX10 (+) | Doska10 | Doska10 |
| RX2 (−) a RX C | Doska2 | Doska2 |
| RX TX ↔ TX TX | Prepojiť medzi RX a TX | Rovnaké prepojenie |
| TX2 | Doska2 | DoskaTS |
| RX NC | DoskaCX | DoskaCX |
Kontakt C–NC nemá polaritu. V tejto synchronizovanej schéme sú RX2 a C na 2 dosky, nie na 11. RX TX spojte s TX TX; toto prepojenie nenahrádzajte priamym napájaním zo svorky10 dosky. Na CX nastavte C1 pre opätovné otvorenie pri zatváraní.

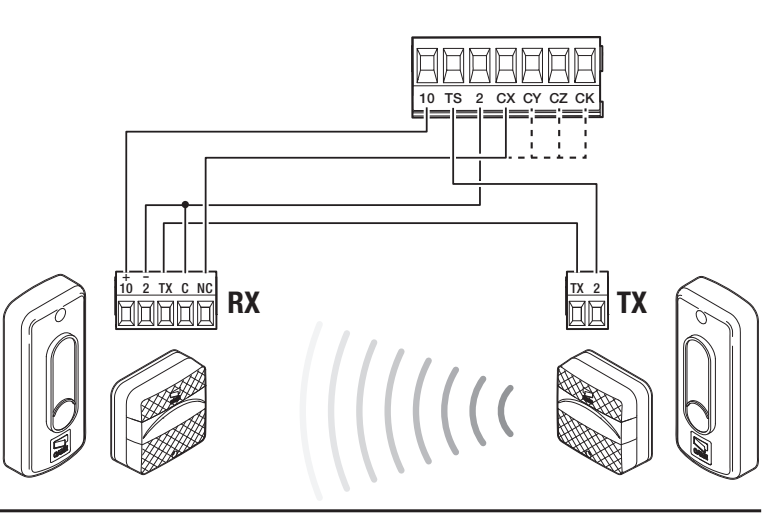

Aktivovanie bezpečnostného testu
Bez napájania presuňte vodič TX2 na TS; RX2/C zostávajú na2 a prepojenie TX medzi RX/TX zostáva. Potom v Configuration → Wired safety devices → Safety devices test aktivujte test a zodpovedajúci bezpečnostný vstup. Pri chybe testu odstráňte problém v napájaní, zapojení alebo konfigurácii; ochranu trvalo nepreklenujte.

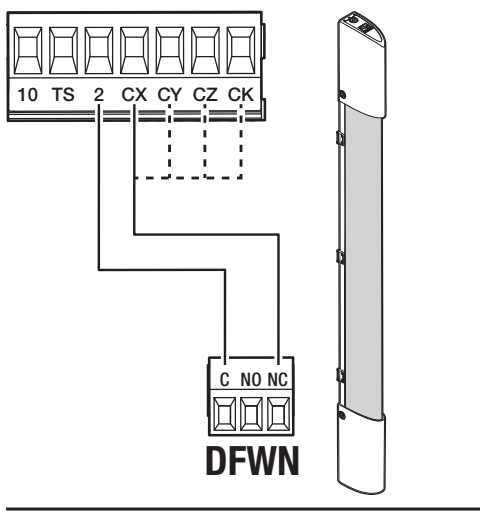

Bezpečnostné hrany a štyri vstupy
CX, CY, CZ a CK nastavujte každý osobitne. NC hrana používa kontakt C–NC bez polarity, napríklad podľa schémy DFWN. Pre odporovú hranu zvoľte príslušný režim R7/R8 a skutočnú schému 8K2; dvojica hrán má vlastnú voľbu a zapojenie. Odporovú hranu nezamieňajte s obyčajným NC kontaktom.

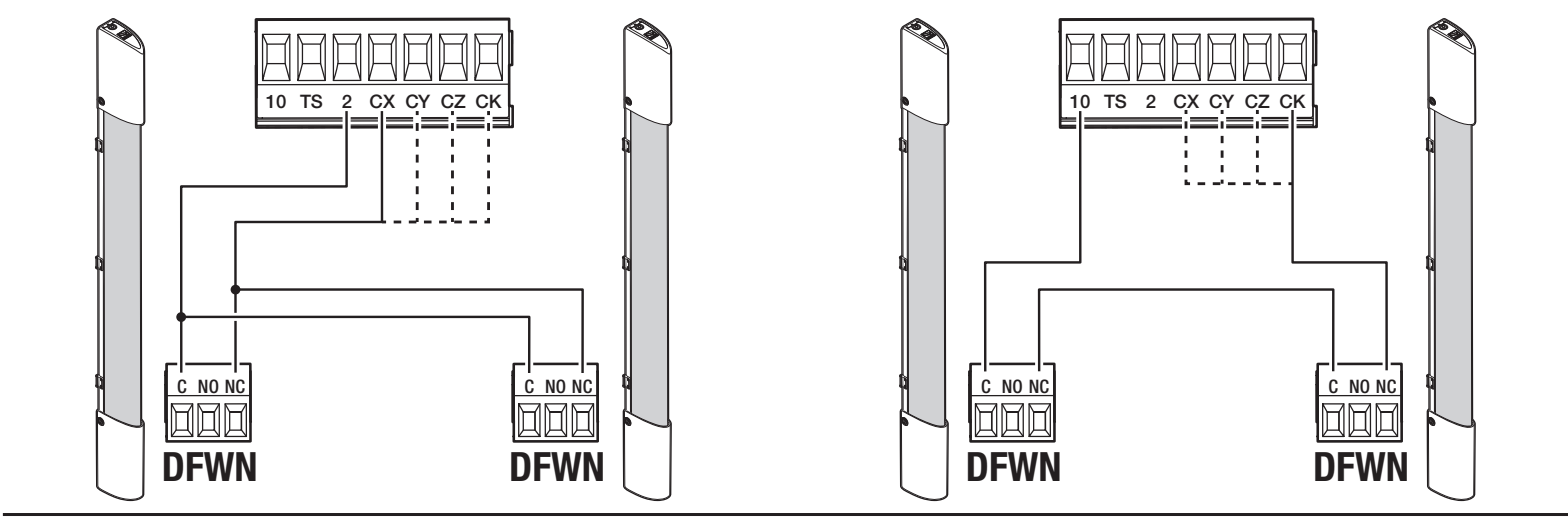

Pri dvojici NC hrán DFWN sú v ľavej schéme oba kontakty pripojené samostatne: C oboch hrán na 2 dosky, NC jednej na CX a NC druhej na CY. Takéto zapojenie výrobca odporúča a označuje ako paralelné; každý vstup treba nakonfigurovať osobitne. Vpravo sú NC kontakty zapojené do série na jeden vstup: 2 dosky → C prvej hrany, NC prvej → C druhej, NC druhej → CX dosky. Ide o kontaktné schémy DFWN, nie o schémy odporových hrán 8K2.
Prvé spustenie a kontrola smeru
- Skontrolujte mechaniku, dorazy, hrebeň, káble, zaistenie odblokovania a voľný priestor.
- Po zapnutí postupujte podľa sprievodcu grafického displeja. Pre tento pohon zvoľte Motor type → BKV1500; zmena typu nemení fyzickú nosnosť.
- Nastavte smer v Configuration → Motor settings → Opening direction. Predvolený smer je doľava.
- Vo funkcii Motor test tlačidlo > zatvára a < otvára. Pri nesúlade opravte smer v menu; vodiče neprehadzujte odhadom.
- Nastavte STOP, všetky pripojené bezpečnostné vstupy, prípadný test a potom učenie dráhy.
- Overte celý cyklus, čiastočné otvorenie, všetky ochrany, svetlá, rádio a správanie po výpadku siete.
Prvý bežný pohyb po zapnutí je otvorenie; počkajte na jeho dokončenie. Pri neobvyklom správaní, hluku alebo vibráciách ihneď zastavte a odstráňte príčinu.
Automatické učenie dráhy BKV
Pred učením musia byť správne nastavené mechanické koncové spínače, pevné dorazy, typ BKV1500 a smer. Pohon musí byť zaistený a celý priestor pohybu voľný. Technik dohliada na celý úkon; osoby nesmú vstupovať do dráhy.
- Otvorte Configuration → Motor settings → Travel calibration.
- Na otázku Confirm? zvoľte YES a potvrďte ENTER.
- Nechajte prebehnúť celý sprievodca učením zobrazený na konkrétnej doske; predčasne nezadávajte ďalší povel.
- Po dokončení skontrolujte polohy, spomalenia a funkcie všetkých bezpečnostných prvkov. Ak sa objaví Calibration error, najprv odstráňte prekážku alebo chybu mechaniky a až potom učenie zopakujte.
Programovanie tejto grafickej dosky sa vykonáva názvami menu. Číselné A1/A3 ani nastavenia ZN7 z inej rady sem neprenášajte.
Programovanie grafickým displejom

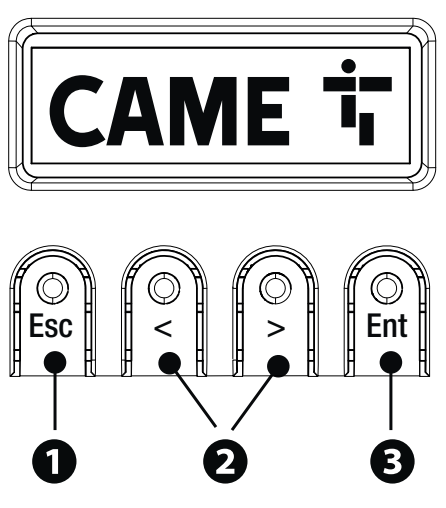

ENTER vstúpi do menu a potvrdí voľbu. < a > prechádzajú položky a menia hodnotu. ESC zruší nepotvrdenú zmenu, vráti sa späť, opustí menu alebo zastaví pohyb. Programujte pri stojacom pohone a pred zmenami si uložte aktuálne nastavenia.
Nižšie je slovenské vysvetlenie s názvami anglického menu pre jednoznačné vyhľadanie položky. Tučne sú iba výslovne určené továrenské hodnoty. Dostupnosť funkcií závisí od pripojených kariet a vyhotovenia dosky.
Configuration → Motor settings
| Položka / význam | Voľby a podmienky |
|---|---|
| Opening direction Smer otvárania. | To the left – doľava; To the right – doprava. |
| Motor test Skúška smeru. | > zatvára, < otvára; nesúlad opraviť voľbou smeru. |
| Travel calibration Učenie dráhy. | Confirm? NO/YES; postup učenia. |
| Motor type Typ pohonu. | Pre BKV15AGS zvoliť BKV1500; ďalšie voľby BKV2000/BKV2500 nie sú zvýšením nosnosti tohto modelu. |
Configuration → Gate travel settings
Configuration → Wired safety devices
| Položka / význam | Voľby a podmienky |
|---|---|
| Total stop STOP1–2: zastaví a vyradí automatické zatváranie. | Deactivated / On. Aktivovať iba so správnym NC kontaktom. |
| CX input / CY input / CZ input / CK input Štyri samostatne nastavované vstupy. | Každý Deactivated; C1/C2/C3/C4/C7/C8/C13/R7/R8 a R7/R8 pre dve hrany. Významy pod tabuľkou. |
| Safety devices test Test fotobuniek pri poveloch otvorenia a zatvorenia. | Deactivated / On; vyžaduje zapojenie cez TS. |
| Obst. with motor stopped Pri hlásenej prekážke nedovolí rozbeh ani zo stojaceho stavu. | Deactivated / On. |
Configuration → RIO safety devices
Configuration → Command inputs / Functions
Configuration → Times / Manage lights
Configuration → RSE communication / External memory
| Položka / význam | Voľby a podmienky |
|---|---|
| RSE1 Úloha karty v RSE_1. | CRP, Paired alebo Off. |
| CRP address Jedinečná adresa dosky v systéme. | 1–254; neodhadovať predvoľbu. |
| RSE1 speed / RSE2 speed Prenosová rýchlosť každého portu. | 1200/2400/4800/9600/14400/19200/38400/57600/115200 bps. |
| Save data Uloženie používateľov, časov a konfigurácie. | Zobrazuje sa s vloženou pamäťou; Memory Roll. |
| Read data Načítanie uložených údajov na dosku. | Nahradí údaje dosky uloženou konfiguráciou; po načítaní overiť celú zostavu. |
Manage users – používatelia
Information – informácie a servis
| Položka / význam | Voľby a podmienky |
|---|---|
| FW version Zobraziť FW aj GUI. | Zapísať obe verzie pred zmenou nastavení. |
| Manoeuvre counter Počítadlá pohybov. | Total manoeuvres / Partial manoeuvres. |
| Set up maintenance Upozornenie na servis. | Deactivated alebo 1×100 až250×100 manévrov; upozornenie bliká3+3 krát. |
| Maintenance reset Vynulovať čiastkové servisné počítadlo. | Confirm? NO/YES; vykonať po skutočnej údržbe. |
| Parameter reset Obnoviť parametre. | Zachová Radio decoding, Motor type a údaje kalibrácie; odlíšiť úplný reset. |
| Errors list Posledných8 chýb. | Šípky prechádzajú históriu; Delete errors ju po potvrdení vymaže. |
Timer management / Commands
Language / Password / F Menu
Reakcie káblových a RIO vstupov
| Reakcia | Význam |
|---|---|
| C1 / P1 | Opätovné otvorenie pri zatváraní – fotobunky. |
| C2 / P2 | Opätovné zatvorenie pri otváraní – fotobunky. |
| C3 / P3 | Čiastočné zastavenie; preveriť spolu s prevádzkovou automatikou. |
| C4 / P4 | Zastavenie a čakanie na odstránenie prekážky. |
| C7 / P7 | Opätovné otvorenie pri zatváraní – bezpečnostné hrany. |
| C8 / P8 | Opätovné zatvorenie pri otváraní – bezpečnostné hrany. |
| C13 / P13 | Znovu otvoriť pri zatváraní a okamžite zastaviť po odstránení prekážky; reakcia platí aj pri stojacej bráne. |
| R7 / R8 | Zodpovedajúca reakcia pre hrany s odporom8K2; samostatná voľba pre jednu alebo dve hrany. |
| P0 | Zastaviť a vyradiť automatiku; pokračovanie až novým povelom. |
Uloženie a správa diaľkových ovládačov
Pre grafické menu opísané vyššie je kapacita 250 používateľov. Do AF patrí prijímač správnej frekvencie a kódovania; príklad je AF43S s TOP-432EE. Samotná zhoda frekvencie nepotvrdzuje kompatibilitu.
- Otvorte Manage users → New user.
- Vyberte požadovanú funkciu a potvrďte ENTER.
- Odošlite kód vybraným tlačidlom ovládača.
- Pre ďalšie tlačidlo alebo používateľa postup zopakujte, zapíšte číslo a povel a vyskúšajte skutočnú činnosť.
Jednotlivé vymazanie je Remove user; úplné vymazanie Remove all. Radio decoding → Rolling code alebo TW Key block vymaže predtým uložené vysielače s iným kódovaním. Túto voľbu neskúšajte bez evidencie existujúcich ovládačov.
Reset parametrov a úplné obnovenie
Information → Parameter reset obnoví továrenské parametre, ale zachová Radio decoding, Motor type a nastavenia kalibrácie dráhy. Pred potvrdením si uložte konfiguráciu a po resete skontrolujte smer, ochrany, časy a prevádzkové skúšky. Na vymazanie všetkých používateľov slúži samostatná voľba Manage users → Remove all. Po každom obnovení overte aj uložené ovládače.
Obnova pri zabudnutom hesle je odlišný úplný reset. Vymaže uložených používateľov, časy aj kalibráciu. Patrí technikovi, ktorý vie celú zostavu znovu bezpečne uviesť do prevádzky.
- Odpojte napájanie dosky vrátane prípadných batérií.
- Podržte súčasne < a > a obnovte napájanie podľa servisného postupu.
- Držte tlačidlá až po Factory reset, zvoľte Confirm YES a stlačte ENTER.
- Znovu nastavte správny model, smer, všetky ochrany, učenie a používateľov; pred prevádzkou vykonajte úplné skúšky.
Záloha a načítanie Memory Roll
- Odpojte sieť aj batérie a vložte Memory Roll do vyznačeného konektora.
- Po zapnutí zvoľte Configuration → External memory → Save data alebo Read data.
- Uloženie/načítanie zahŕňa používateľov, časy a konfiguráciu. Načítanie môže prepísať doterajšie údaje dosky.
- Po dokončení odpojte napájanie a Memory Roll vyberte. Po obnovení overte zhodu modelu, smer, všetky ochrany a povely.
Tieto položky sa zobrazia s pripojenou pamäťou. Použite doložený konektor Memory Roll; nepripájajte USB zariadenie do iného konektora len podľa podobného názvu funkcie.
Memory Roll je v obrázku skutočnej dosky ZBKN označený číslom 23.

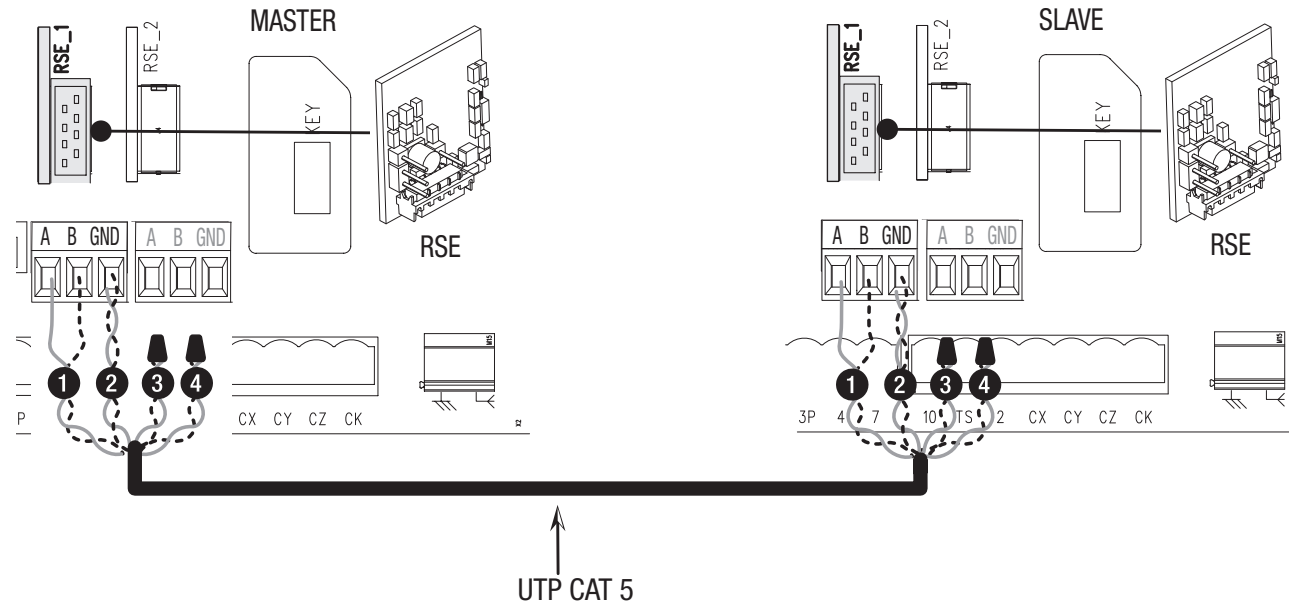

Dva pohony v režime MASTER–SLAVE
Do RSE_1 oboch dosiek vložte karty RSE a prepojte A–A, B–B, GND–GND cez UTP CAT5 podľa schémy. Príslušenstvo a ovládacie prvky sa pripájajú na MASTER, tam sa ukladajú aj používatelia. Na MASTER zvoľte Paired v sprievodcovi alebo v nastavení RSE1; druhý pohon sa stane SLAVE. Čiastočný povel ovláda MASTER podľa pôvodnej schémy, spoločné otvorenie obidve krídla.
Ak je RSE_1 použitý pre pár, CRP používa RSE_2. V tejto konfigurácii nemožno pripojiť CAME KEY. Nezamieňajte rovnaké písmená A/B na rôznych rozhraniach.
Diagnostika slovných hlásení displeja
| Hlásenie | Kontrola / postup |
|---|---|
| Calibration error | Učenie prerušené prekážkou; odstrániť príčinu a overiť mechaniku. |
| The Encoder does not work | Enkodér odpojený alebo poškodený; bez napájania preveriť jeho konkrétny konektor a kabeláž. |
| Service test failure error | Prekážka pri fotobunkách, chybné zapojenie/konfigurácia alebo chybná fotobunka; preveriť test TS. |
| Door lock open | Pohon je odblokovaný; overiť zaistenie páky. |
| Maximum number of closing / opening obstacles / obstacles | Prekročený počet po sebe zistených prekážok; odstrániť odpor alebo príčinu ochrany. |
| Communication error | Nesprávne nastavený RSE port; overiť prepojenie a režim. |
| Incompatible remote control | Nezodpovedajúci vysielač, kódovanie alebo TWIN KEY BLOCK. |
| Slave door open | Pohon SLAVE je odblokovaný. |
| No communication from the RIO system | RIO modul chýba v konektore alebo má poruchu. |
| RIO system not configured | Bezdrôtový systém alebo jeho zariadenia nie sú nakonfigurované. |
Information → Errors list uchováva posledných 8 chýb. Pred ich vymazaním si zaznamenajte stav a FW/GUI. Ak sa brána nehýbe, overte sieť, poistky, odblokovanie, STOP, bezpečnosť a trvalo zopnutý povel. Ak sa otvorí, ale nezatvára, skontrolujte fotobunky a nastavenie príslušného vstupu. Ochranu neobchádzajte trvalým premostením.
Poistky pre 230 V BKV15AGS
| Obvod | Rýchla poistka |
|---|---|
| Sieť | 2 A F |
| Riadiaca doska | 630 mA F |
| Príslušenstvo | 1,6 A F |
Poistky kontrolujte bez siete aj batérií. Nahraďte ich iba rovnakým typom a hodnotou a najprv odstráňte príčinu skratu alebo preťaženia.
Údržba a servis
Každých 10 000 cyklov a najneskôr každých 6 mesiacov skontrolujte dotiahnutie skrutiek/matíc, opotrebenie a funkciu pohyblivých častí, mazanie príslušných mechanických miest, varovné a bezpečnostné zariadenia, ručné odblokovanie, káble, vedenie a hrebeň. Pred zásahom odpojte napájanie a batérie. Po dlhšej odstávke po obnovení siete overte celú činnosť.
Výrobca uvádza MCBF 250 000 cyklov pre BKV15 pri 20 m/1 500 kg; vo veternej oblasti sa uvedený počet znižuje o 15 %. Ide o referenčný údaj medzi poruchami, nie interval bez údržby ani garanciu životnosti každej brány. Servisné upozornenie nastavte v Information → Set up maintenance a vynulujte až po vykonanom servise.
Po nastavení uzavrite ochranu dosky, kryt a všetky upevnenia. Overte sily a bezpečnostné funkcie celej brány, používateľovi ukážte ručné odblokovanie a odovzdajte návody celej zostavy. Elektroniku a batérie pri vyradení odovzdajte na určený zber.
Technické vlastnosti CAME BKV15AGS
| Parameter | Hodnota pre opísané vyhotovenie |
|---|---|
| Model / kód | BKV15AGS / 801MS-0300 |
| Maximálna hmotnosť / dĺžka krídla | 1 500 kg / 20 m |
| Sieťové napájanie | 230 V AC, 50/60 Hz |
| Motor / vnútorné napájanie dosky | 36 V DC / 26 V DC |
| Výkon | 200 W |
| Sila / maximálna sila | 800 N / 1 200 N |
| Maximálna rýchlosť | 12 m/min |
| Krytie | IP54 |
| Prevádzková teplota | −20 až +55 °C |
| Prevádzka | Nepretržitá prevádzka; bez pevného čísla cyklov za hodinu. |
| Pracovný čas | 180 s |
| Pohotovostná spotreba | 14 W; s modulom RGP1 0,8 W |
| Tepelná ochrana transformátora | 120 °C |
| Trieda izolácie / prevod | I / 40 |
| Hmotnosť pohonu | 20 kg |
| Farba | Sivá RAL 7024 |
| Pastorek / koncové spínače | Modul 4 / mechanické |

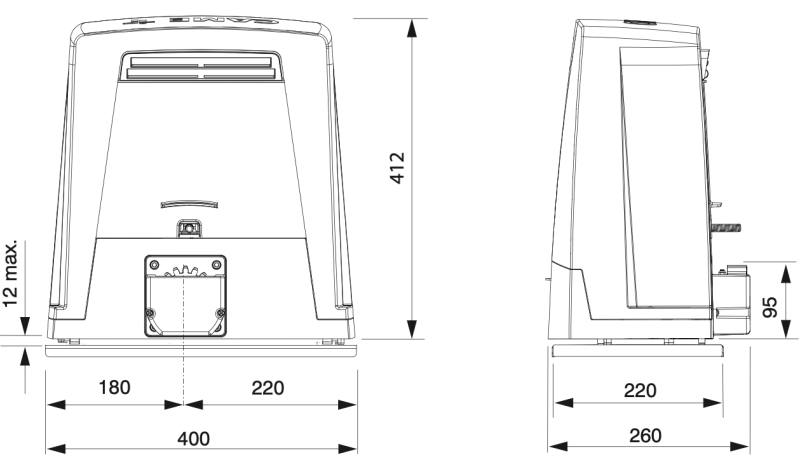

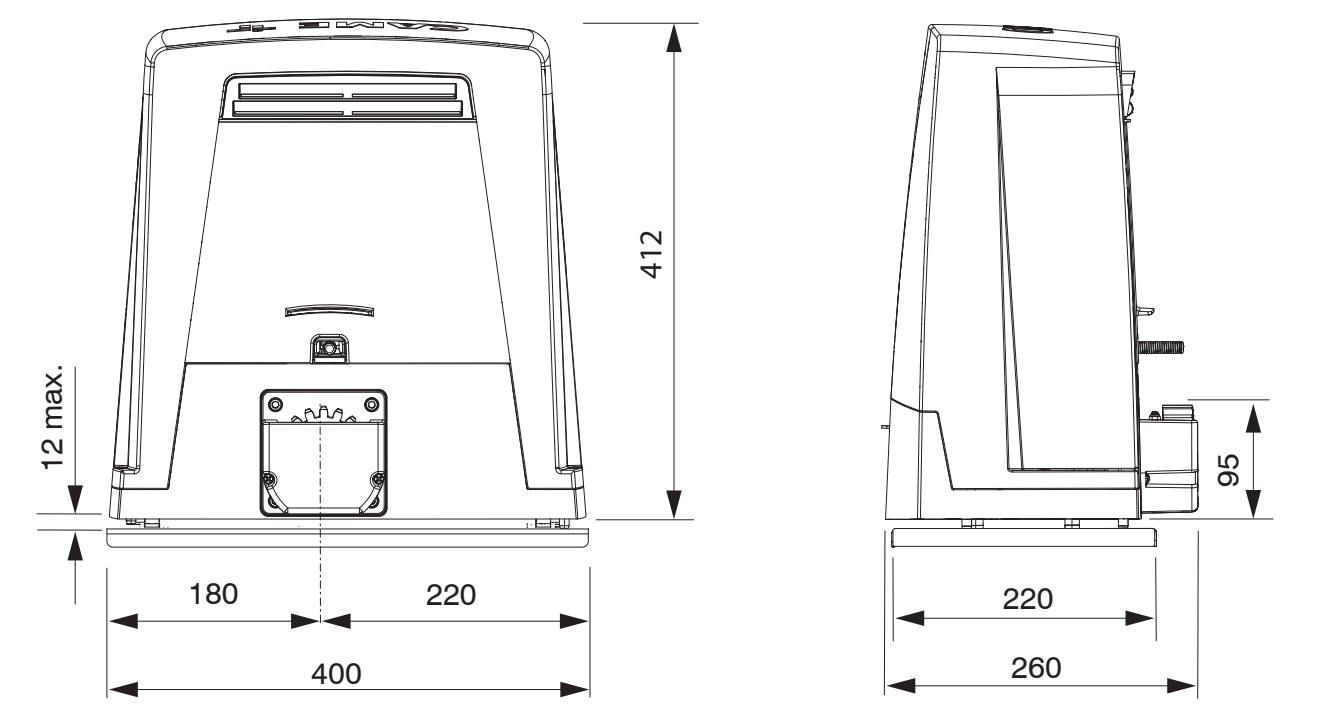

| Rozmery šírka × hĺbka × výška | 400 × 260 × 412 mm |
| Nastavenie modelu | Motor type → BKV1500 |
| Kapacita používateľov tohto menu | 250 |
Chcem tento tovar objednať, ako mám postupovať?
Vyberte si podľa toho, čo je pre vás pohodlné:
- objednať cez e-shop: použite tlačidlo kúpiť a vložte tovar do košíka internetového obchodu (tlačidlo kúpiť nájdete v tabuľke variantov tohto produktu tu).
- objednať telefonicky: zavolajte na 0948 59 98 57, objednávku môžete spraviť aj telefonicky
- objednať cez e-mail: objednajte na [email protected]
