CAIS Sada pre výrobu samonosnej posuvnej brány do 4,5m s pohonom NICE, Zn
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
Popis produktu CAIS Sada pre výrobu samonosnej posuvnej brány do 4,5m s pohonom NICE, Zn

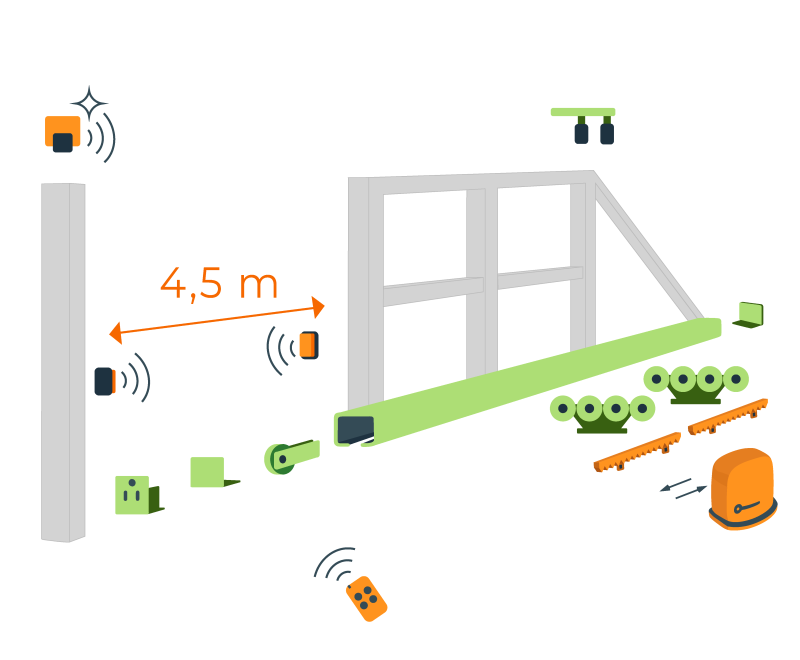

Sada komponentov KIT ENZO SB 03 pre výrobu samonosnej posuvnej brány so šírkou prejazdu do 4,5m/450kg. Všetky komponenty sú pozinkované.
| Sada SADA-ENZO-SZ-03 obsahuje: | ||||
|---|---|---|---|---|
|
1 × | C-profil 73x61x3,5mm s dierami na priskrutkovanie, Zn. 6m | CAIS-STAGE-SZ-6 | |
|
Vodiaci C-profil priskrutkovaný na spodku brány, pomocou ktorého brána jazdí na vozíkoch ukotvených v betónovom základe. Pozinkovaná úprava.
|
Detail
|
|||
|
2 × | Vozík s ôsmimi ložiskovými rolkami | CAIS-SPEED-S | |
|
Vozík z pozinkovanej ocele s 8 kovovými kolieskami. |
Detail
|
|||
|
1 × | Spodný nájazd - pre C-profil 73x61x3,5 | CAIS-RUN-S | |
|
Spodný nájazd pre posuvnú bránu sa vsúva do C-profilu a uchycuje sa naň pomocou prítlačnej platničky. Nájazd nabehne do spodného dorazu pre odľahčenie brány pri zatvorení. |
Detail
|
|||
|
1 × | Spodný doraz pre C-profil 73x61x3,5 | CAIS-LAST-S | |
|
Dojazdová kapsa umiestnená na spodu dorážacieho stĺpiku. Odľahčuje tlakové a ťahové sily pôsobiace na vozíky pri zatvorení brány. |
Detail
|
|||
|
1 × | Vrchné vedenie s dvoma rolkami pre posuvné brány | CAIS-FRS2 | |
|
Vedenie brány pre vertikálnu stabilizáciu brány v priečnom smere. |
Detail
|
|||
|
1 × | Krytka C-profilu 73x61x3,5 | CAIS-PILOT-SN | |
|
Krytka pre C-profil posuvnej brány sa inštaluje na začiatok, prípadne aj koniec vodiaceho C-profilu. Vsúva sa do C-profilu a uchycuje sa naň pomocou prítlačnej platničky. |
Detail
|
|||
|
1 × | Krytka C-profilu 73x61x3,5 s uchytením o nájazd | CAIS-PILOT-SR | |
|
Krytka CAIS PILOT SR pre C-profil posuvnej brány sa inštaluje na začiatok vodiaceho C-profilu. Krytka sa uchytáva na nájazd brány CAIS RUN S. |
Detail
|
|||
|
1 × | Pohon NICE Robus 400 | NICE-RB400-A | |
|
Elektromechanický pohon NICE Robus 400 s riadiacou jednotkou RBA3R10 s nosnosťou do celkovej váhy brány 400 kg. |
Detail
|
|||
|
1 × | Diaľkový ovládač NICE Era One ON2E | NICE-ON2E | |
|
Diaľkový ovládač s dvoma tlačítkami pre automatické ovládanie brány na diaľku. Môžte s ním ovládať dve zariadenia, alebo jednému zariadeniu dávať dva druhy povelov. |
Detail
|
|||
|
1 × | NICE EPMB - Era Photocell Medium - fotobunky so zapojením BlueBUS | NICE-EPMB | |
|
Bezpečnostné fotobunky sa inštalujú po stranách šírky prejazdu. Vytvárajú infračervený lúč, ktorý po prerušení napr. autom, alebo chodcom vyšle signál do pohonu, že má zastaviť pohyb brány, prípadne zamedziť jej otvorenie. |
Detail
|
|||
|
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražná lampa NICE LED flashing ELDC z nárazuvzdorného polykarbonátu so zabudovanou anténou pre väčší dosah diaľkového ovládača (až 150 m). |
Detail
|
|||
|
1 × | Prijímač diaľkového ovládania NICE OXIBD | NICE-OXIBD | |
|
Prijímač rádiového signálu z diaľkových ovládačov. Podporuje obojsmernú komunikáciu s vybranými modelmi diaľkových ovládačov. Dosah až 200m s anténou. |
Detail
|
|||
|
4 m | Ozubený hrebeň s kovovou výstuhou | LZ-1-1 | |
|
Posuvná brána so staticky namontovaným ozubeným hrebeňom je pohybovaná ozubeným kolesom pohonu pomocou ozubnicového prevodu. |
Detail
|
|||
|
1 × | Montážny manuál k pohonu NICE ROBUS 400 |
Stiahnuť
|
|
|
Montážny manuál pre zdarnú inštaláciu s ilustračnými nákresmi zapojenia kabeláže, návodmi na programovanie a párovanie ovládačov. |
||||
|
|
1 × | Montážny manuál k samonosnej sade CAIS |
Stiahnuť
|
|
|
Montážny manuál pre zdarnú inštaláciu s ilustračnými nákresmi zapojenia kabeláže, návodmi na programovanie a párovanie ovládačov. |
||||
Sada skrutiek a nitovacích matíc na pripevnenie
VÝHODY A VLASTNOSTI SADY CAIS ENZO SZ 03
- Jednoduchá montáž vďaka domysleným detailom a rýchla inštalácia vďaka priskrutkovaniu C-profilu ku konštrukcii, keďže odpadá nutnosť privariť C-profil
- Pripevňovacie skrutky a nitovacie matice v balení na uchytenie C-profilu ku konštrukcii cez diery v C-profile, ktoré sú každých aspoň 400mm
- Žiarovo pozinkovaný C-profil 270g/m2 so sériovým číslom a 100% otestovaný s vozíkmi je presný ako keď strelí.
- Vysokokvalitné ložiská vozíkov. Stredy koliesok vozíkov vyvŕtané, nie laserovo vyrezané
- Testované od -37°C do +50°C
- Nemecká oceľ. Japonské roboty, Vyrobené v Českej republike
UKÁŽKOVÁ VHODNOSŤ POUŽITIA SADY PRE VÝROBU SAMONOSNEJ POSUVNEJ BRÁNY CAIS ENZO SZ 03
Sada je vhodná pre šírku prejazdu až 4,5 m a celkovú hmotnosť brány 450 kg. Na nasledovnom nákrese sú kóty pre ilustratívne šírky prejazdu aj s návrhom vhodných konštrukčných profilov. V tabuľke nižšie sú rozmery kót pre každú šírku prejazdu samonosnej posuvnej brány.
