CAIS Sada na výrobu samonosnej brány do 4,5m, s hliníkovou výplňou 108x16 a sadou pohonu NICE Robus RBS
| Dostupnosť produktu: | do 7 dní | Tovar štandardne expedujeme do 7 dní. |
|---|
do 7 dní
1 680,00 € s DPH
| Hmotnosť |
|---|
| 0,18 kg |
Popis produktu CAIS Sada na výrobu samonosnej brány do 4,5m, s hliníkovou výplňou 108x16 a sadou pohonu NICE Robus RBS
Poznámka: Tento produkt môže slúžiť ako východisko - sadu vieme na želanie upraviť a ochotne poradíme aj pri zostavení vlastnej sady podľa vášho návrhu brány. SADA je oproti jednotlivým komponentom cenovo zvýhodnená. Ak máte špecifické prianie, alebo sa chcete poradiť, zavolajte na 0948 59 98 57, alebo napíšte na info@branyposuvne.sk.
Všetko, čo patrí k bráne. Sada pre svojpomocnú výrobu samonosnej posuvnej brány s hliníkovou lamelovou výplňou, pre svetlú šírku prejazdu do 4,5 m s výškou 1,5 m. Materiál: hliník, bez povrchovej úpravy. >> Orientačná schéma konštrukcie brány. >> Manuál k pohonu.
Zo zahrnutých komponentov zostavíte, kompletnú automatizovanú bránu:
1. KONŠTRUKCIE BRÁNY
Poznámka: Aby bolo možné výšku a šírku brány prispôsobiť podľa potreby, konštrukčné profily a lamely sú dodávané v dĺžke 6 metrov. Vyžadujú zrezanie na potrebné rozmery.
2. AUTOMATIZÁCIA A OVLÁDANIE BRÁNY
Hotovú bránu s výplňou rozpohybujete pomocou pohonu a príslušenstva.
- pohon novej generácie NICE Robus RBS (RBS400)
- fotobunky
- maják
- diaľkový ovládač
Povrchová úprava
Konštrukčné profily a hliníkové lamely sú pozinkované.

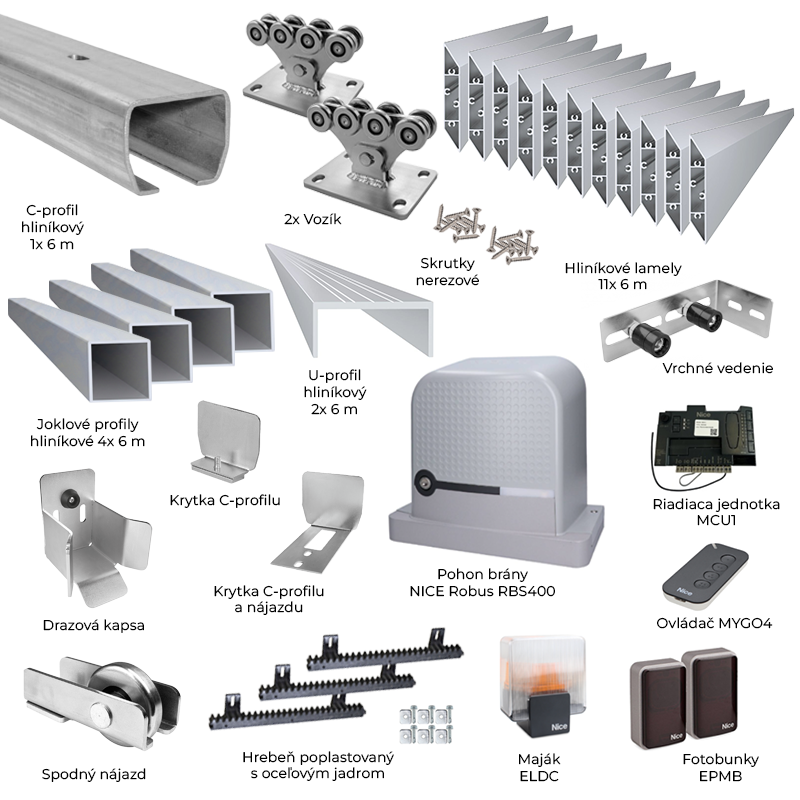

| Sada SADA-KS-02-CAIS-ZN obsahuje: | ||||
|---|---|---|---|---|
|
2 × | Vozík s ôsmimi ložiskovými rolkami SPEED S | CAIS-SPEED-S | |
|
Vozík z pozinkovanej ocele s 8 kovovými kolieskami. |
Detail
|
|||
|
1 × | C-profil 73x61x3,5mm s dierami na priskrutkovanie, Zn. 6m | CAIS-STAGE-SZ-6 | |
|
Vodiaci C-profil priskrutkovaný na spodku brány, pomocou ktorého brána jazdí na vozíkoch ukotvených v betónovom základe. Pozinkovaná úprava.
|
Detail
|
|||
|
1 × | Spodný nájazd - pre C-profil 73x61x3,5 | CAIS-RUN-S | |
|
Spodný nájazd pre posuvnú bránu sa vsúva do C-profilu a uchycuje sa naň pomocou prítlačnej platničky. Nájazd nabehne do spodného dorazu pre odľahčenie brány pri zatvorení. |
Detail
|
|||
|
1 × | Krytka C-profilu 73x61x3,5 | CAIS-PILOT-SN | |
|
Krytka pre C-profil posuvnej brány sa inštaluje na začiatok, prípadne aj koniec vodiaceho C-profilu. Vsúva sa do C-profilu a uchycuje sa naň pomocou prítlačnej platničky. |
Detail
|
|||
|
1 × | Spodný doraz pre C-profil 73x61x3,5 | CAIS-LAST-S | |
|
Dojazdová kapsa umiestnená na spodu dorážacieho stĺpiku. Odľahčuje tlakové a ťahové sily pôsobiace na vozíky pri zatvorení brány. |
Detail
|
|||
|
1 × | Krytka C-profilu 73x61x3,5 s uchytením o nájazd | CAIS-PILOT-SR | |
|
Krytka CAIS PILOT SR pre C-profil posuvnej brány sa inštaluje na začiatok vodiaceho C-profilu. Krytka sa uchytáva na nájazd brány CAIS RUN S. |
Detail
|
|||
|
1 × | Vrchné vedenie s dvoma rolkami pre posuvné brány | CAIS-FRS2 | |
|
Vedenie brány pre vertikálnu stabilizáciu brány v priečnom smere. |
Detail
|
|||
|
4 × | Pozinkovaný joklový profil 60x60x2 mm, 6 m | JOKL-60x60x2-ZN-6 | |
|
Uzavretý joklový profil s rozmermi 60x60 mm a hrúbkou 2 mm. S pozinkovanou povrchovou úpravou, hladký povrch, dĺžka 6 m. |
Detail
|
|||
|
2 × | Hliníkový uchytávací profil pre lamely, tvar U, šírka 50 mm, AL-UP3, 6 m | AL-UP3-6 | |
|
Hliníkový U-profil pre uchytenie lamiel, pre výplň brány alebo plotu. Bez povrchovej úpravy |
Detail
|
|||
|
11 × | Hliníková plotová lamela 108x16 mm, tvar kosodĺžnik, 6 m | AL-PV5-6 | |
|
Hliníková lamela, môže byť použitá ako výplň plotu, výplň brány, alebo výplň akéhokoľvek iného priestoru. Lamela má tvar obdĺžnika s výškou 100 mm a šírkou 16 mm. Dĺžka 6 metrov. |
Detail
|
|||
|
4 × | Skrutka DIN 7982, A2, 3.5x19 mm - balenie 50 ks | S-7982-1 | |
|
Nerezová samorezná skrutka (E14S3.5, DIN 7982) na uchytenie hliníkových lamiel k uchytávacím profilom. Je kompatibilná s výplňovým profilom, U profilom a s UT profilom. V jednom balení sa nachádza 50 kusov. |
Detail
|
|||
|
5 m | Ozubený hrebeň s kovovou výstuhou | LZ-1-1 | |
|
Posuvná brána so staticky namontovaným ozubeným hrebeňom je pohybovaná ozubeným kolesom pohonu pomocou ozubnicového prevodu. |
Detail
|
|||
|
1 × | Samostatný pohon NICE Robus RBS400 | NICE-RBS400-A | |
|
Pohon NICE Robus RBS400 pre brány do váhy krídla 400 kg a dĺžky krídla 8m. Pohon obsahuje zabudovanú riadiacu jednotku NICE MCU1R30 s integrovaným prijímačom. |
Detail
|
|||
|
1 × | Riadiaca jednotka NICE MCU1R30 | NICE-MCU1R30 | |
|
Riadiaca jednotka so zabudovaným prijímačom pre diaľkové ovládanie. |
Detail
|
|||
|
1 × | NICE MYGO4 - štvorkanálový diaľkový ovládač | NICE-MYGO4 | |
|
NICE MYGO4 - štvorkanálový diaľkový ovládač, plávajúci kód, 433,92Mhz |
Detail
|
|||
|
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražná lampa NICE LED flashing ELDC z nárazuvzdorného polykarbonátu so zabudovanou anténou pre väčší dosah diaľkového ovládača (až 150 m). |
Detail
|
|||
|
1 × | NICE EPMB - Era Photocell Medium - fotobunky so zapojením BlueBUS | NICE-EPMB | |
|
Bezpečnostné fotobunky sa inštalujú po stranách šírky prejazdu. Vytvárajú infračervený lúč, ktorý po prerušení napr. autom, alebo chodcom vyšle signál do pohonu, že má zastaviť pohyb brány, prípadne zamedziť jej otvorenie. |
Detail
|
|||
|
1 × | Manuál k pohonu Nice Robus RBS |
Stiahnuť
|
|
|
Montážny manuál pre zdarnú inštaláciu s ilustračnými nákresmi zapojenia kabeláže, návodmi na programovanie a párovanie ovládačov. |
||||
Sada skrutiek a nitovacích matíc na pripevnenie

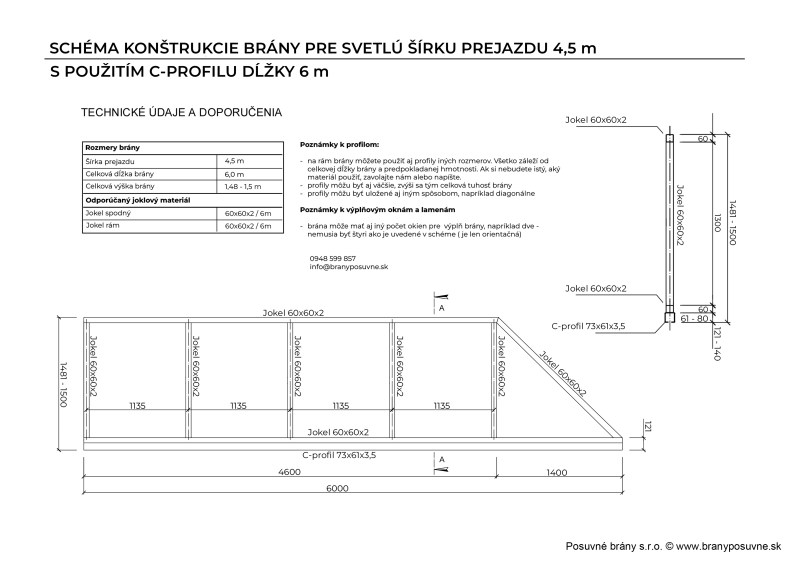

orientačná Schéma konštrukcie samonosnej posuvnej brány so šírkou prejazdu do 4,5 metra
