Manuál pre samonosnú posuvnú bránu so šírkou prejazdu od 2,5 metra do 6,5 metra

Technický návod · výroba svojpomocne · samonosná brána

Od zamerania prejazdu cez betónový základ, kabeláž, vozíky, vedenie a pohon až po prehľad rozmerov a technické výkresy pre prejazd 2,5 až 6,5 m.

Posledná aktualizácia: 9. 9. 2026

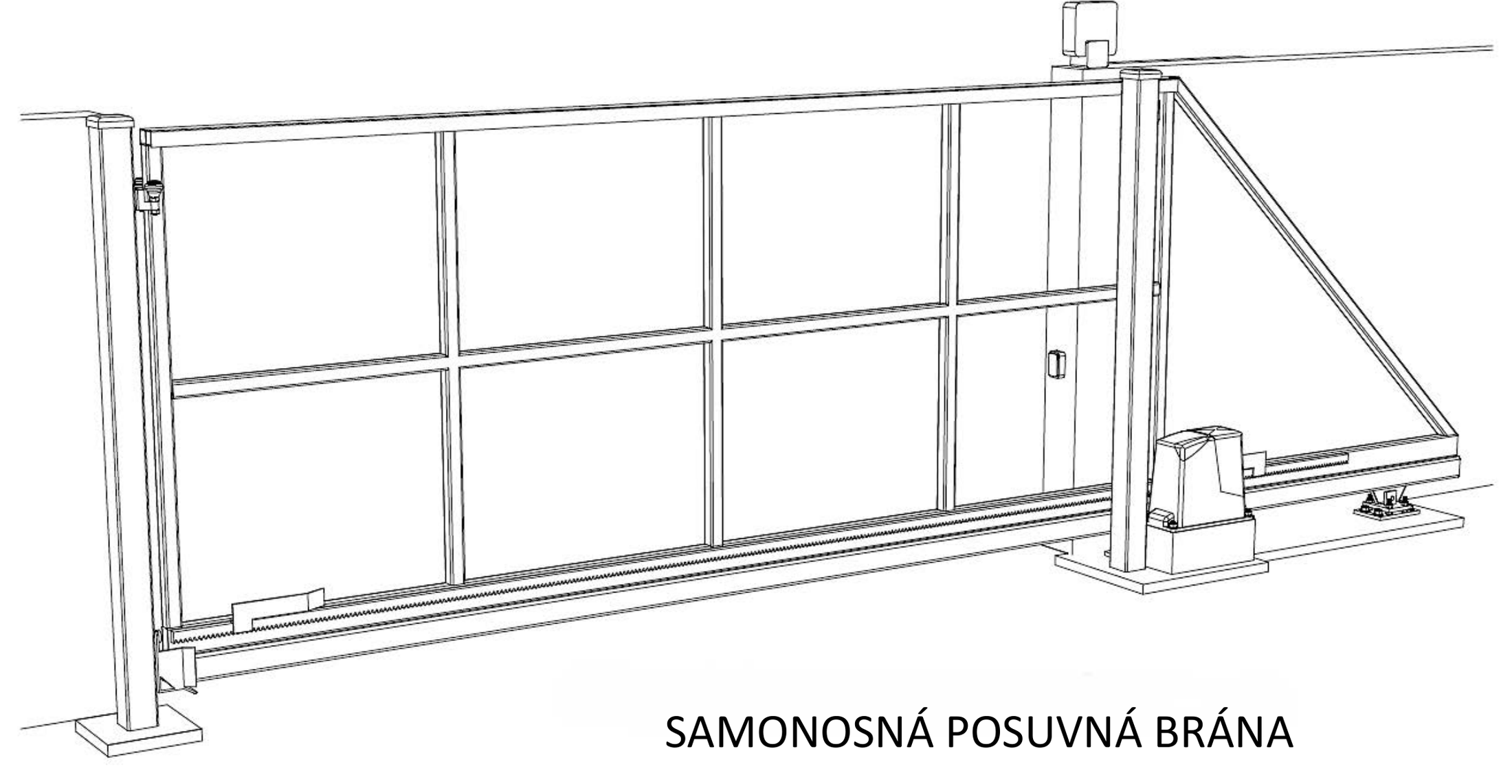

Prehľad samonosnej posuvnej brány s prejazdom, nosným C-profilom, vozíkmi, protizávažím a pohonom
Základné časti samonosnej posuvnej brány. Kliknutím otvoríte výkres v plnom rozlíšení.

Úvod

Samonosná brána od rozmeru prejazdu po hotovú zostavu

Samonosná brána sa pohybuje nad terénom bez koľajnice v prejazde. Krídlo nesú vozíky ukotvené v betónovom základe a nosný C-profil privarený k spodnej časti rámu. Pri návrhu treba zosúladiť celkovú dĺžku krídla, protiváhu, profil, vozíky, výplň, vedenie, základ a prípadný pohon.

Vstupné údaje

Čo si zmerať a zvoliť pred výrobou

Priestor

  • svetlá šírka prejazdu ŠP,
  • strana a smer odsúvania brány,
  • voľný priestor pre celú bránu vrátane protiváhy,
  • výškové pomery terénu po celej dráhe.

Konštrukcia

  • výška rámu a typ výplne,
  • odhad hmotnosti a účinok vetra,
  • vozíky zodpovedajúce dĺžke a zaťaženiu.

Ovládanie

  • ručná alebo motorická prevádzka,
  • umiestnenie pohonu, fotobuniek a majáka,
  • príprava chráničiek pred betonážou,
  • bezpečnostné hrany a ďalšie prvky podľa posúdenia rizík.

01 / Základ

1. Betónový základ a umiestnenie montážnych dosiek a komponentov

Dĺžka základu sa v zdroji skladá ako L = X + Y + Z. Rozmer X je 160 mm pri vozíkoch s 3 alebo 5 rolkami a 240 mm pri vozíkoch s 8 rolkami. Základ má mať hĺbku najmenej 800 mm; jeho definitívne rozmery však musí potvrdiť návrh podľa zeminy, mrazu a miestnych podmienok.

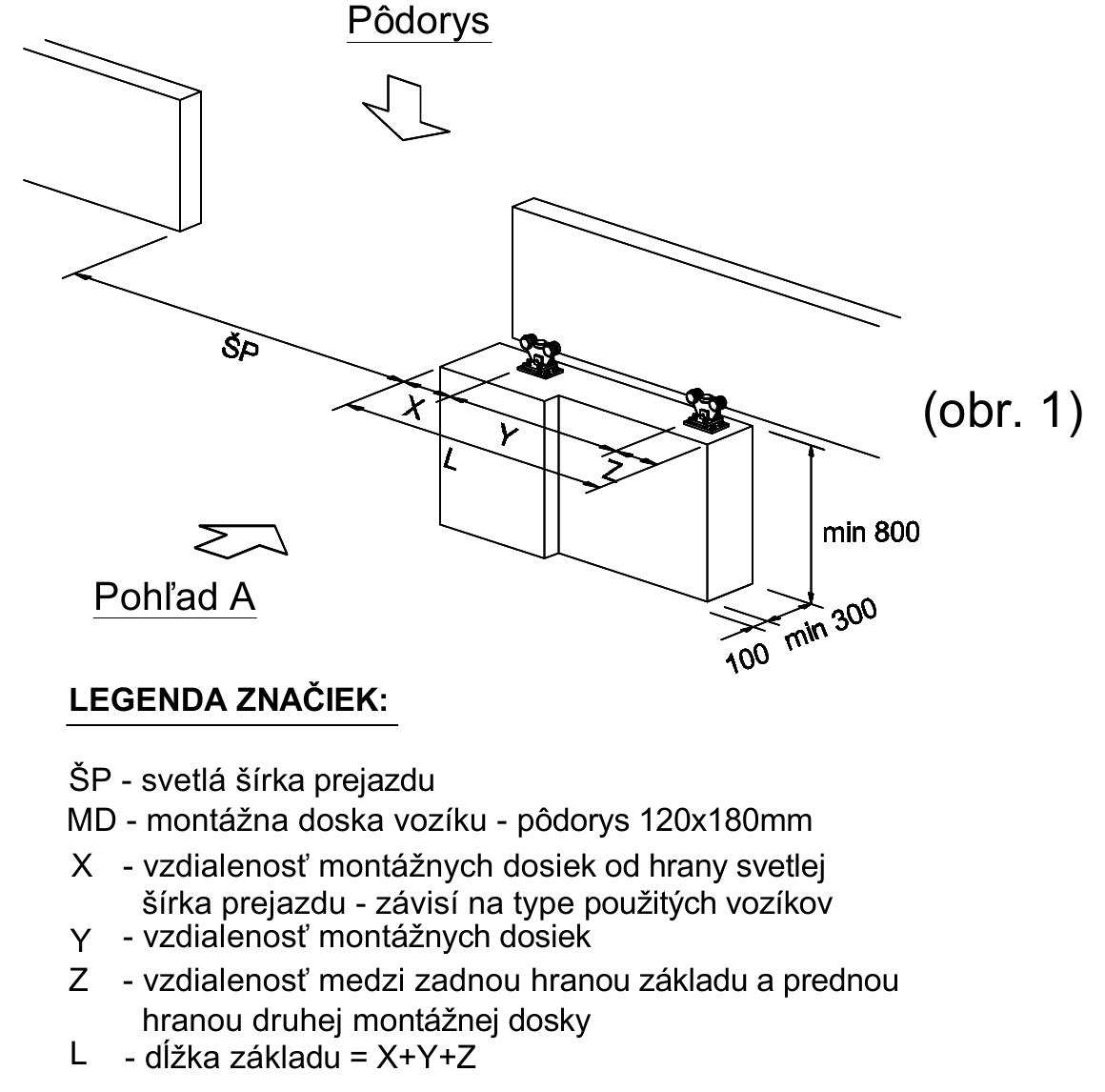

Priestorový náčrt základu samonosnej brány s rozmermi X, Y, Z a L
Priestorové usporiadanie základu; L = X + Y + Z. Kliknutím otvoríte plné rozlíšenie.
Základ pre vozíky s 3 alebo 5 rolkami · X = 160 mm
ŠP Y Z L
2 500 mm 750 mm 290 mm 1 200 mm
3 000 mm 950 mm 290 mm 1 400 mm
3 500 mm 1 150 mm 290 mm 1 600 mm
4 000 mm 1 300 mm 340 mm 1 800 mm
4 500 mm – krátka 1 050 mm 290 mm 1 500 mm
4 500 mm – plná 1 500 mm 340 mm 2 000 mm
5 000 mm 1 700 mm 340 mm 2 200 mm
5 500 mm 1 850 mm 290 mm 2 300 mm
6 000 mm 2 050 mm 290 mm 2 500 mm
6 500 mm 1 950 mm 290 mm 2 400 mm
Základ pre vozíky s 8 rolkami · X = 240 mm
ŠP Y Z L
2 500 mm 650 mm 310 mm 1 200 mm
3 000 mm 900 mm 260 mm 1 400 mm
3 500 mm 1 100 mm 260 mm 1 600 mm
4 000 mm 1 250 mm 310 mm 1 800 mm
4 500 mm – krátka 900 mm 260 mm 1 400 mm
4 500 mm – plná 1 350 mm 310 mm 1 900 mm
5 000 mm 1 550 mm 310 mm 2 100 mm
5 500 mm 1 750 mm 310 mm 2 300 mm
6 000 mm 1 950 mm 310 mm 2 500 mm
6 500 mm 1 900 mm 260 mm 2 400 mm

Pôdorys umiestnenia betónového základu a vozíkov

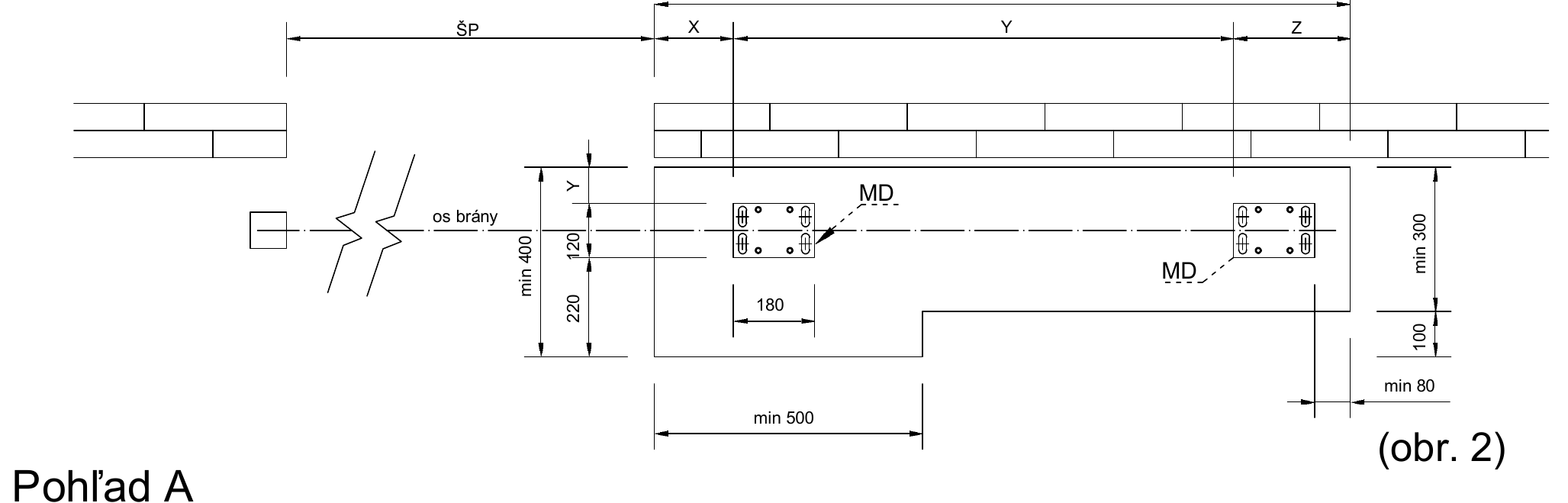

Pôdorys základu s osou brány, montážnymi doskami a rozmermi X, Y a Z
Pôdorys: os brány, dosky 120 × 180 mm, minimálna šírka 500 mm a odstupy 300, 100 a 80 mm.

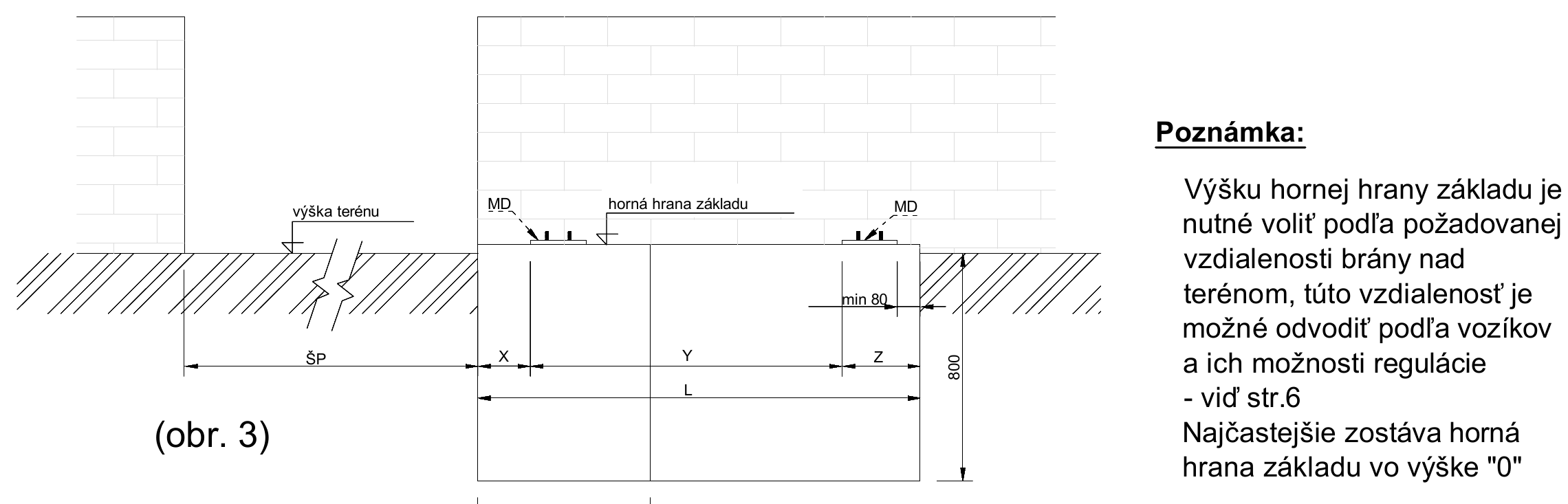

Betónový základ - pohľad A

Bočný pohľad na základ, terén a montážne dosky vozíkov
Pohľad A: minimálna hĺbka 800 mm; výšku hornej hrany základu voľte podľa vozíkov a požadovanej medzery nad terénom.
  • Montážna doska vozíka má pôdorys 120 × 180 mm.
  • Otvory v montážnych doskách majú mať najmenej 17 mm; zdroj uvádza kotvenie závitom M16.
  • Možné je priame zabetónovanie tyčí, chemické kotvenie do vyzretého betónu alebo vyrezanie montážnych dosiek zo základu; spôsob musí zodpovedať podkladu a zaťaženiu.
  • Horná hrana základu býva často na úrovni terénu, ale rozhodujúca je požadovaná výška brány nad terénom a rozsah nastavenia vozíkov.

02 / Kabeláž

2. Príprava kabeláže a chráničiek pred betonážou

Chráničky vyveďte do priestoru pohonu, k obom fotobunkám a k majáku ešte pred betonážou. Pri pohone počítajte s vývodom približne 300 mm od hrany podľa zvolenej orientácie; pri pravom stĺpiku je v zdroji fotobunka približne 180 mm nad príslušným vývodom.

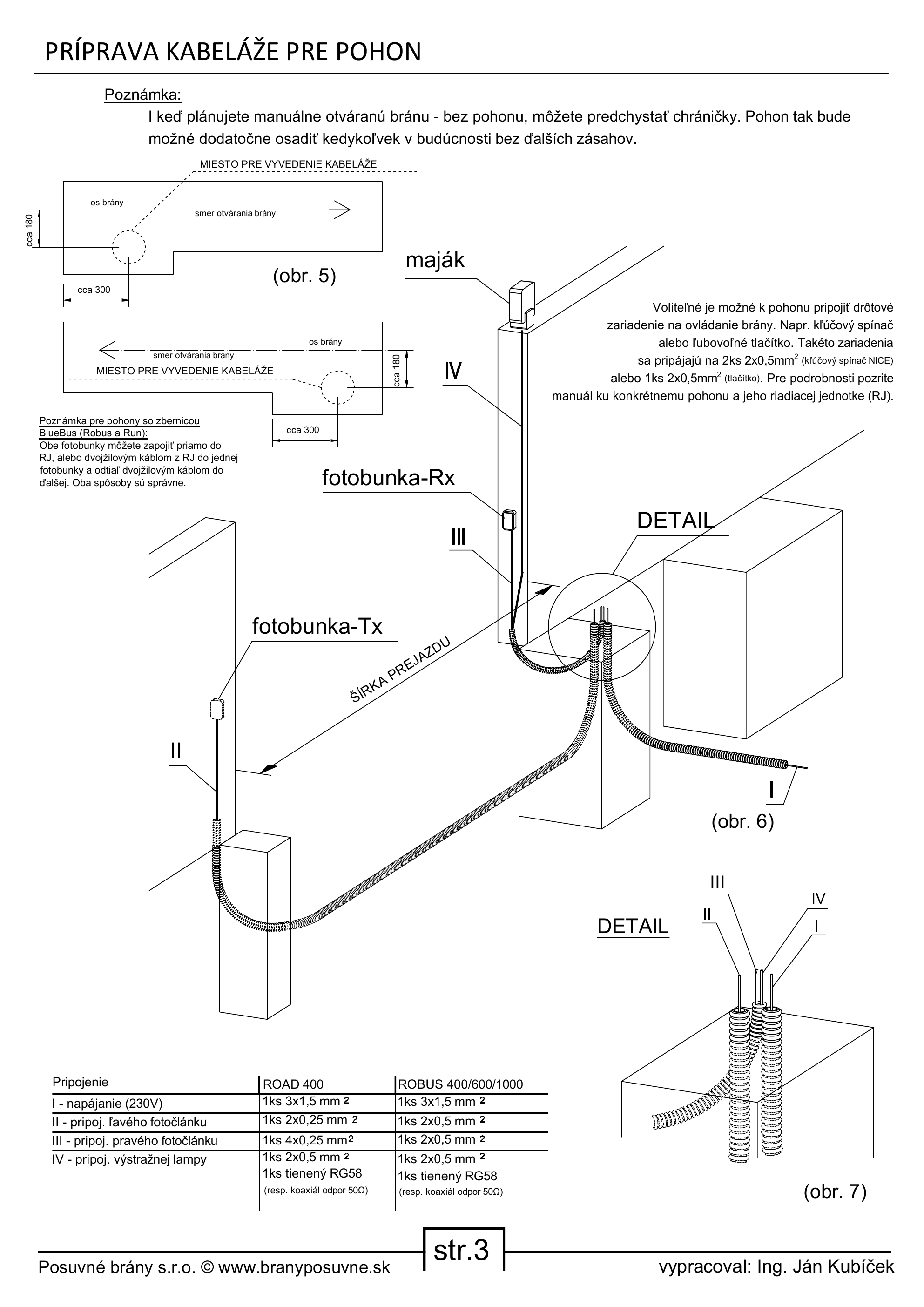

Kompletná pôvodná strana prípravy kabeláže pre pohon vrátane napájania, fotobuniek, majáka, chráničiek, vysvetliviek a tabuľky pripojení
Kompletná strana 3 pôvodného podkladu: celá schéma, všetky označenia, sprievodné vysvetlivky aj tabuľka zapojenia. Kliknutím otvoríte plné rozlíšenie.
Zdrojové prierezy káblov – overte ich s manuálom konkrétneho pohonu
Trasa Funkcia Nice Road RD400 Nice Robus RB 400/600/1000 – staršia generácia
I Napájanie pohonu 230 V 1 × 3 × 1,5 mm² 1 × 3 × 1,5 mm²
II Ľavá fotobunka, vysielač Tx 1 × 2 × 0,25 mm² 1 × 2 × 0,5 mm²
III Pravá fotobunka, prijímač Rx 1 × 4 × 0,25 mm² 1 × 2 × 0,5 mm²
IV Maják a anténa 1 × 2 × 0,5 mm² + tienený RG58, 50 Ω 1 × 2 × 0,5 mm² + tienený RG58, 50 Ω

Voliteľný kľúčový spínač potrebuje podľa zdroja 2 × kábel 2 × 0,5 mm²; jednoduché tlačidlo 1 × kábel 2 × 0,5 mm². Pri systéme BlueBUS možno fotobunky viesť do riadiacej jednotky samostatne alebo reťazovo, ak to konkrétna riadiaca jednotka a jej manuál povoľujú.

03 / Vedenie a vozíky

3. Vedenie brány, vozíky a výška nad terénom

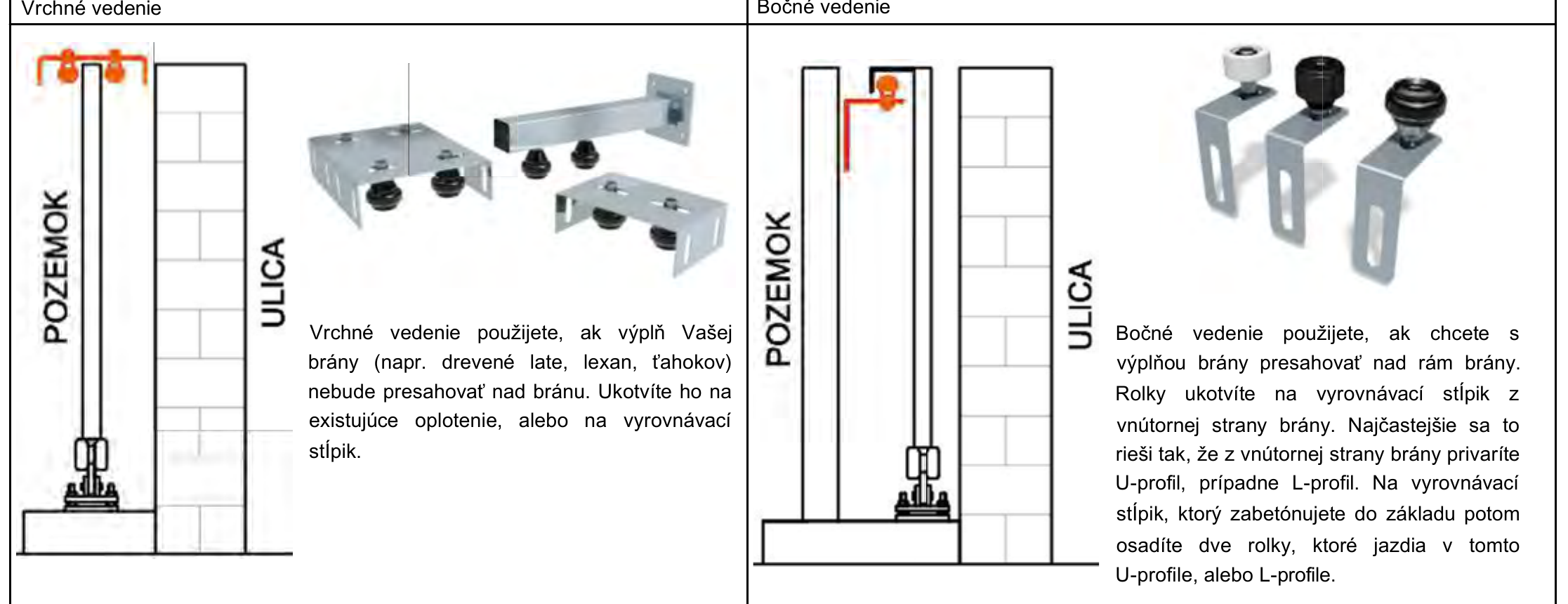

Porovnanie vrchného a bočného vedenia posuvnej brány
Vľavo vrchné vedenie, vpravo bočné vedenie. Pri návrhu ponechajte nastaviteľnosť a pevnú podpernú konštrukciu.

Bočné vedenie

Bočná vodiaca konzola vedie rám zo strany. Overte priestor, tuhosť stĺpika, reguláciu roliek a to, že výplň ani zvarové spoje nezasahujú do dráhy.

Aktuálne bočné vedenie na BranyPosuvne.sk

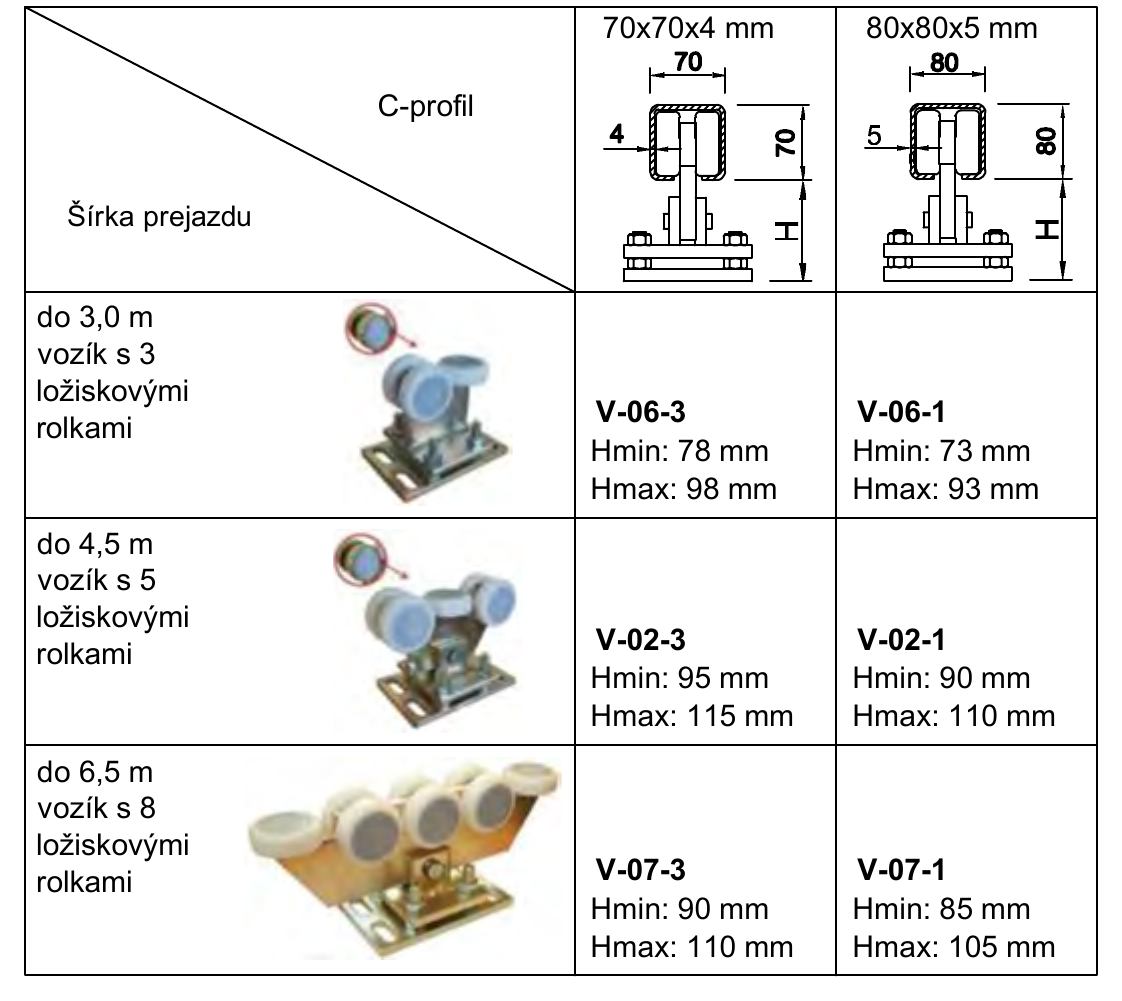

Tabuľka výšok H pre vozíky s tromi, piatimi a ôsmimi rolkami pri C-profiloch 70 a 80 milimetrov
Výška H od montážnej dosky po spodnú hranu C-profilu podľa vozíka a profilu.
Rozsah H podľa typu vozíka a nosného C-profilu
Vozík 70 × 70 × 4 mm 80 × 80 × 5 mm
3 rolky V-06-3 · 78 až 98 mm V-06-1 · 73 až 93 mm
5 roliek V-02-3 · 95 až 115 mm V-02-1 · 90 až 110 mm
8 roliek V-07-3 · 90 až 110 mm V-07-1 · 85 až 105 mm
10 roliek — 93 až 109 mm

Hodnotu H voľte v rámci regulačného rozsahu tak, aby brána zostala nad najvyšším bodom terénu a súčasne sa zachovala správna poloha pohonu, hrebeňa, dojazdových prvkov a vedenia.

04 / Pohon a hrebeň

4. Výška pohonu a ozubeného hrebeňa

Zdroj používa označenia: H = výška vozíka, A = výška C-profilu, Y = požadovaná medzera brány nad terénom, N = konštrukčná výška pohonu. Poloha montážnej dosky pohonu X sa určí vzťahom:

X = H + A + Y + 40 − N

Zdroj uvádza N = 85 mm pre Road 400 a Robus 400, N = 92 mm pre Robus 600/1000 a N = 109 mm pre Run 1800P. Tieto hodnoty patria ku konkrétnym starším modelom; pri inom alebo novšom pohone odmerajte N podľa jeho montážneho výkresu.

Príklad zo zdroja: Robus 600, C-profil 80 mm, 5-rolkové vozíky H = 90 až 110 mm, medzera Y = 0 a N = 92 mm dávajú X = 118 až 138 mm. Zdroj následne volí montážnu výšku 115 mm; pred použitím preto treba polohu fyzicky overiť voči konkrétnemu vozíku, ozubenému hrebeňu a pohonu.

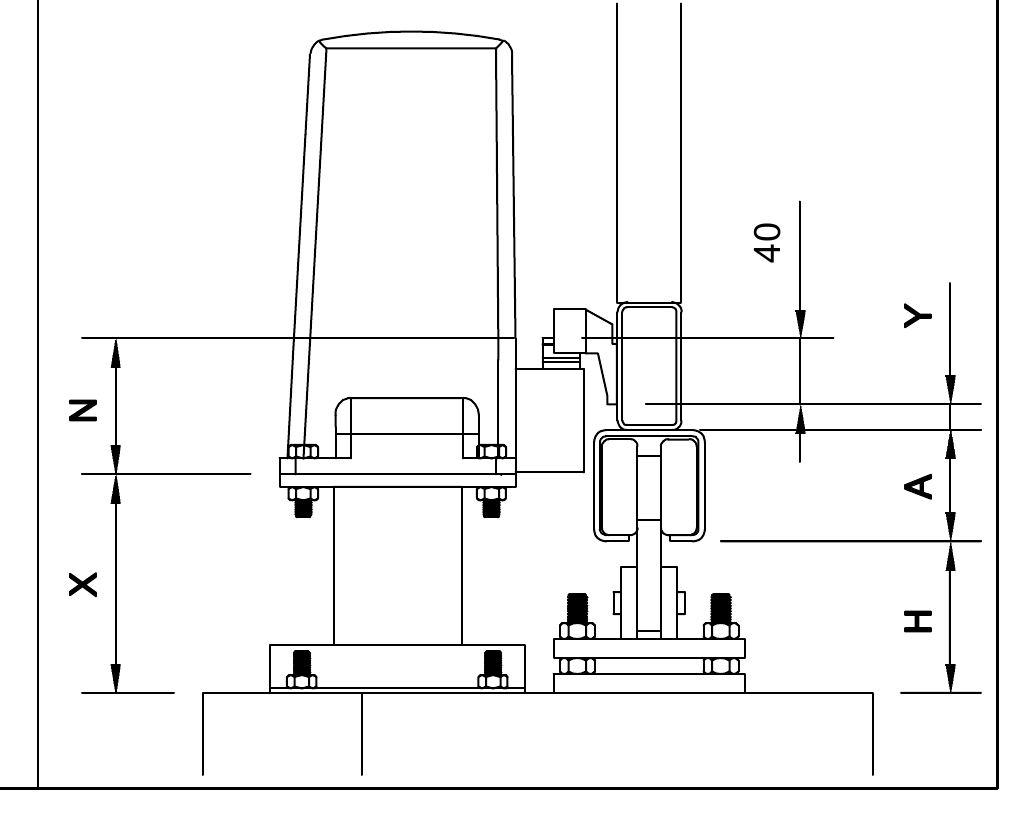

Schéma výšok H, A, Y, X a N medzi základom, nosným profilom, ozubeným hrebeňom a pohonom
Vzťah medzi základom, vozíkom, C-profilom, ozubeným hrebeňom a pohonom.
  1. Bránu vyrovnajte na vozíkoch a nastavte požadovanú medzeru nad terénom.
  2. Pohon osaďte na pevnú nastaviteľnú dosku tak, aby pastorok správne zaberal do hrebeňa.
  3. Hrebeň neprenášajte na pastorok celou hmotnosťou brány; dodržte vôľu podľa manuálu pohonu a hrebeňa.
  4. Po celej dráhe ručne overte rovnomerný záber bez zadrhávania a až potom dokončite kotvenie.

05 / Zapojenie pohonov

5. Schémy zapojenia pohonov

Nice Robus RBS400 / RBS600 - aktuálna generácia

Hotové schémy sú prevzaté z 5. strany manuálu ku koľajovým bránam v5. Zachovávajú pôvodné zapojenie, popisy aj zväčšený detail svorkovnice; neboli prekresľované.

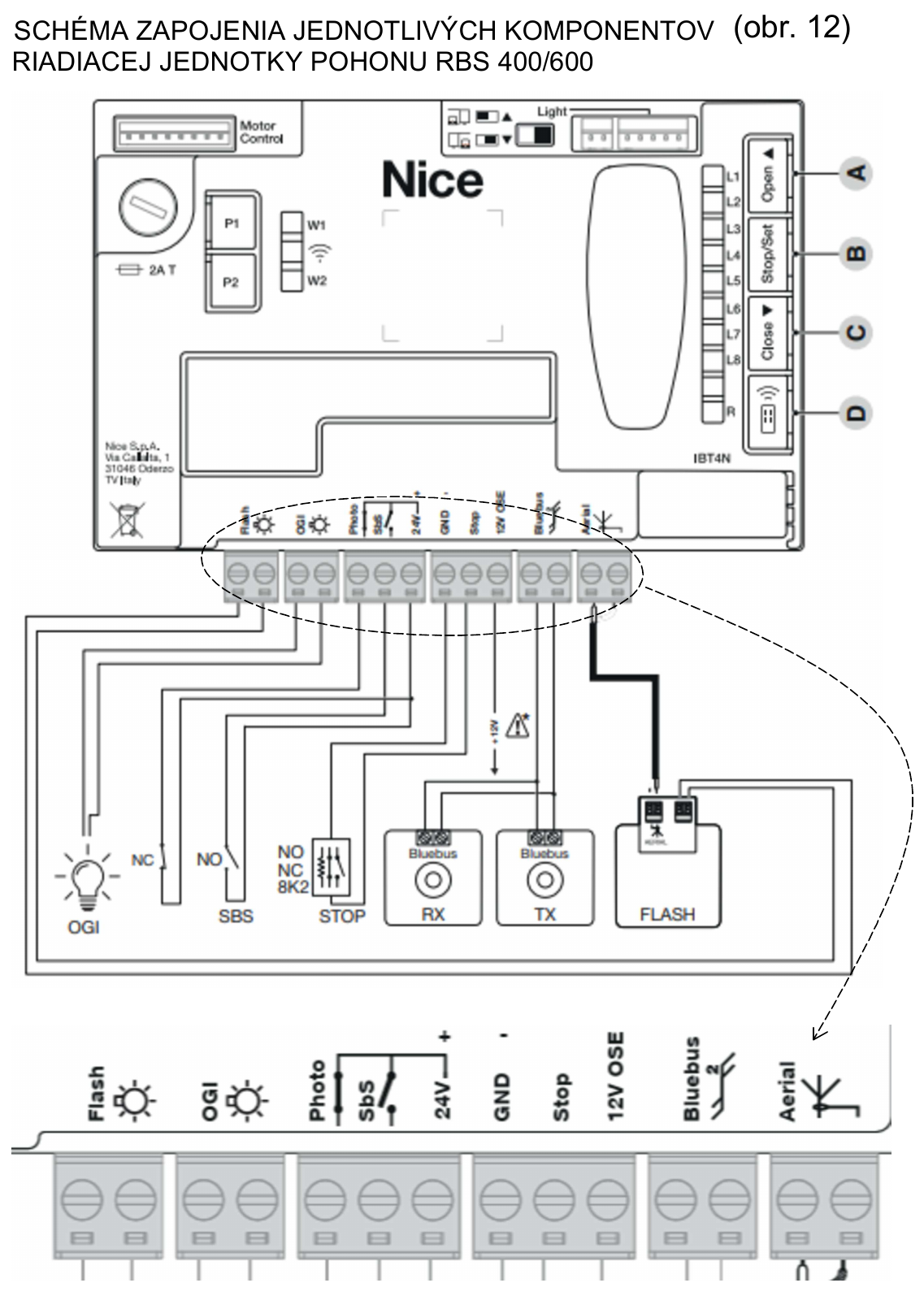

Pôvodná schéma zapojenia komponentov riadiacej jednotky NICE Robus RBS400 a RBS600 vrátane zväčšeného detailu svorkovnice
Schéma zapojenia jednotlivých komponentov riadiacej jednotky RBS400/600, obrázok 12. Kliknutím otvoríte schému aj detail svorkovnice v plnom rozlíšení.

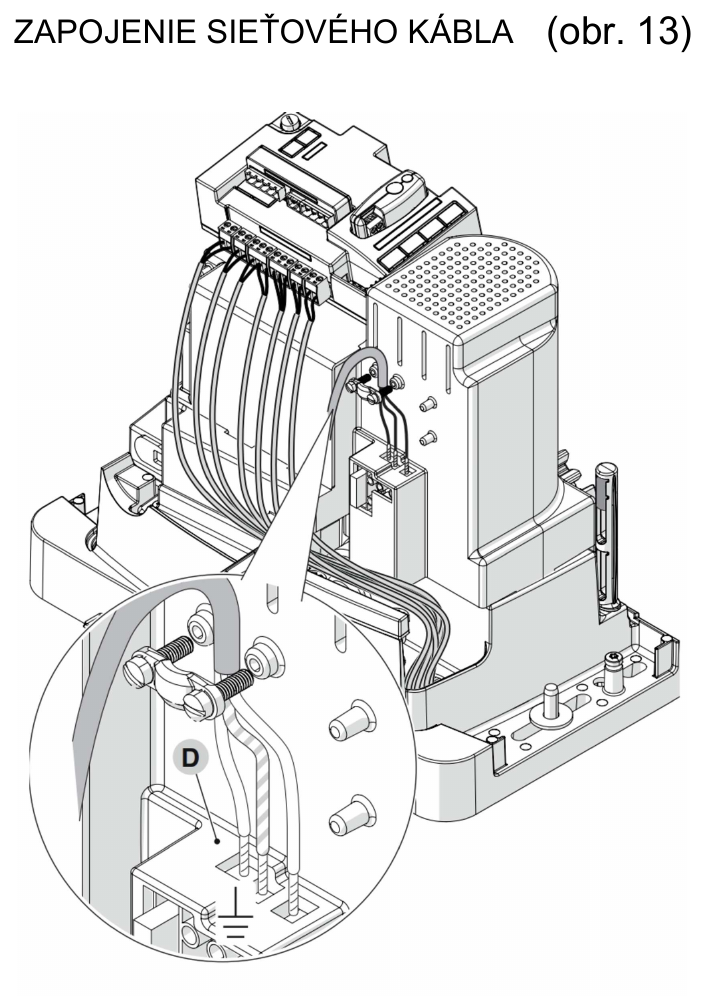

Pôvodný výkres zapojenia sieťového kábla pohonu NICE Robus RBS400 a RBS600 s detailom pripojenia
Zapojenie sieťového kábla, obrázok 13 z rovnakej strany manuálu. Pôvodný výkres vrátane detailu pripojenia je zachovaný bez úprav.

Montážny manuál NICE RBS400/600/600HS - schéma a popis zapojení.

Produkty: NICE Robus RBS400 a NICE Robus RBS600.

Nice Road RD400

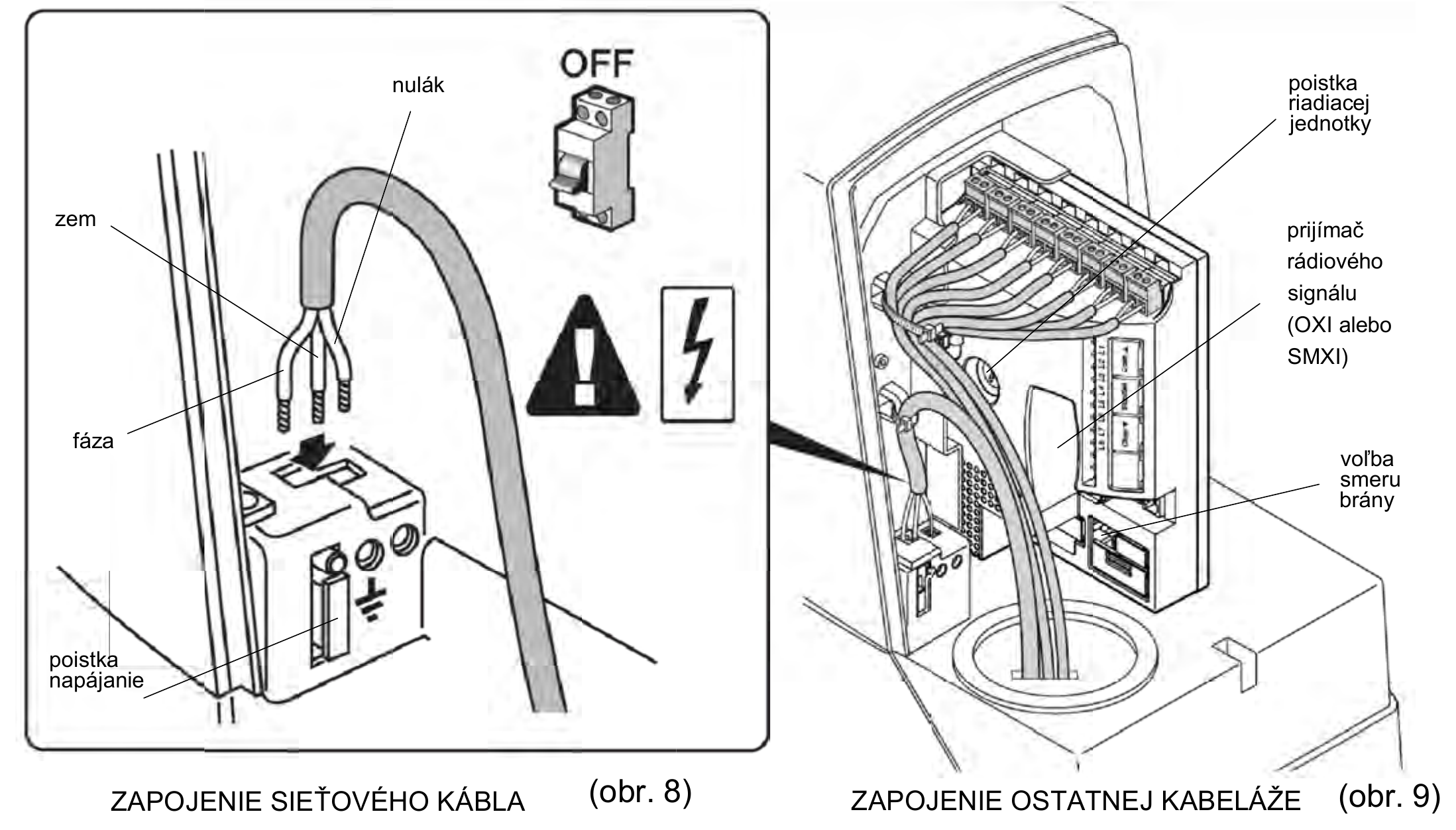

Výrez ukazuje základné privedenie sieťového kábla a umiestnenie svoriek v pohone Road RD400. Pôvodný PDF dokument obsahuje aj ďalší obrázok označený pre inú riadiacu jednotku; ten bol zámerne vynechaný, aby sa nezmiešali dve nezhodné schémy.

Základné privedenie sieťového kábla a kabeláže do pohonu Nice Road RD400
Road RD400: orientačný výrez z pôvodného manuálu. Svorky a zapojenie overte v aktuálnom manuáli zariadenia.

Nice Robus RB 400/600/1000 – staršia generácia

Nasledujúci výrez patrí výhradne k staršej generácii Robus RB a riadiacej jednotke zobrazenej na obrázku. Obsahuje pripojenie majáka, fotobuniek, povelových vstupov a staršie rozmery pohonu. Nepoužívajte ho pre Robus RBS.

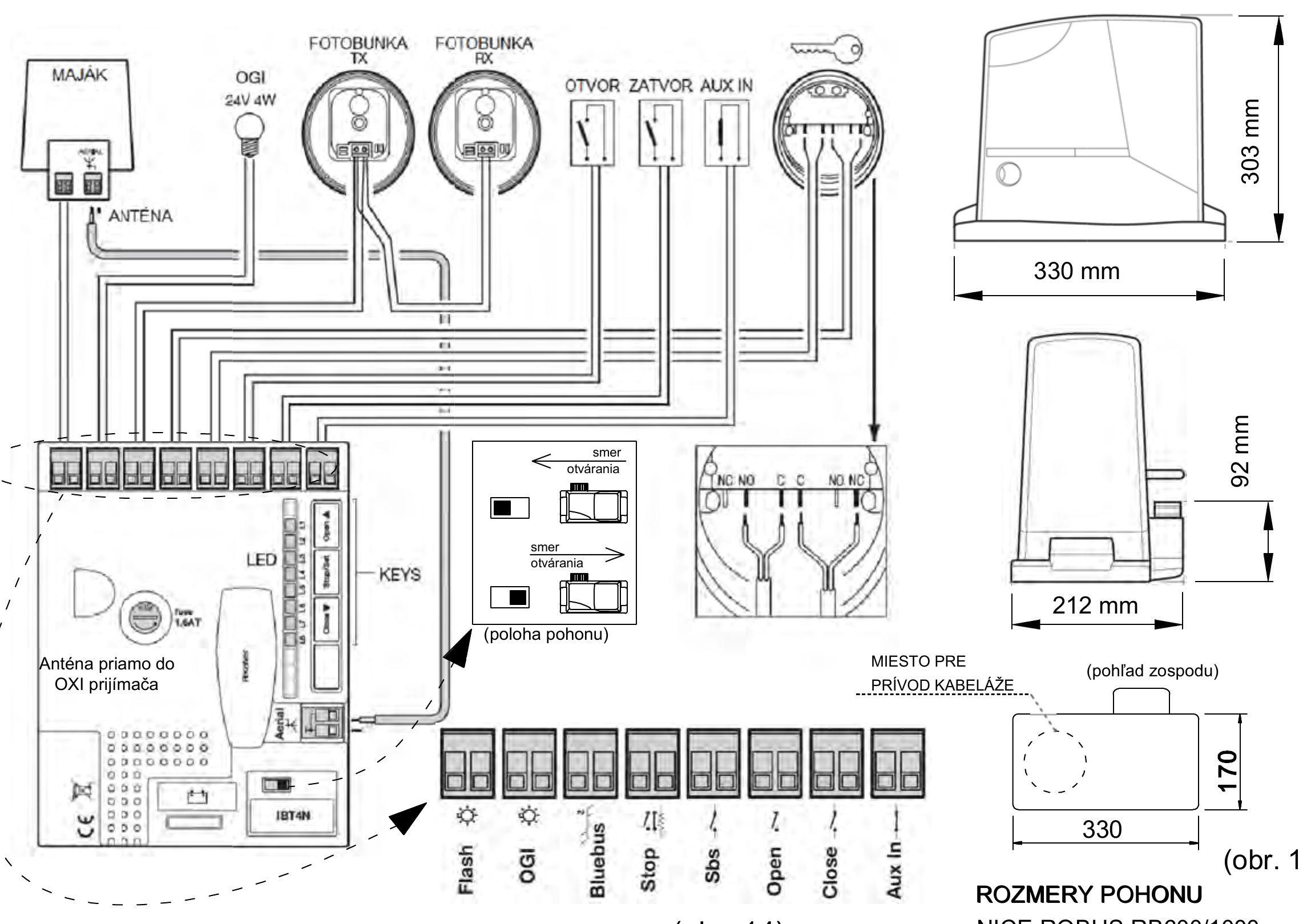

Historická schéma príslušenstva a rozmerov pohonu Nice Robus RB 400, 600 a 1000
Historický podklad pre Robus RB 400/600/1000. Je zobrazený ako označená staršia referencia, nie ako návod pre RBS.

06 / Rozmery a hmotnosti

6. Súhrnná tabuľka rozmerov a hmotností

Hodnoty v tabuľke patria ku konkrétnym variantom zo zdrojových výkresov uvedených v nasledujúcej kapitole.

Rozmery a hmotnosti podľa zdrojových výkresov
Šírka prejazdu Celková dĺžka brány Vlastná hmotnosť brány Max. zaťaženie na meter Max. hmotnosť výplne
2,5 m 3,77 m 80 kg 195 kg/m 525 kg
3,0 m 4,49 m 90 kg 165 kg/m 530 kg
3,5 m 5,22 m 105 kg 145 kg/m 535 kg
4,0 m 5,85 m 120 kg 125 kg/m 525 kg
4,5 m – krátka 6,00 m 140 kg 105 kg/m 495 kg
4,5 m – plná 6,48 m 150 kg 125 kg/m 590 kg
5,0 m 7,17 m 165 kg 100 kg/m 520 kg
5,5 m 7,86 m 180 kg 95 kg/m 540 kg
6,0 m 8,55 m 195 kg 75 kg/m 465 kg
6,5 m 9,00 m 200 kg 55 kg/m 370 kg

07 / Technické výkresy

7. Technické výkresy jednotlivých šírok brány

V súhrnnej tabuľke vyššie sú rozhodujúce hodnoty uvedené aj ako text. Výkresy nižšie slúžia na čítanie členenia rámu, polohy rezov a kót. Každý náhľad je odkazom na plné rozlíšenie.

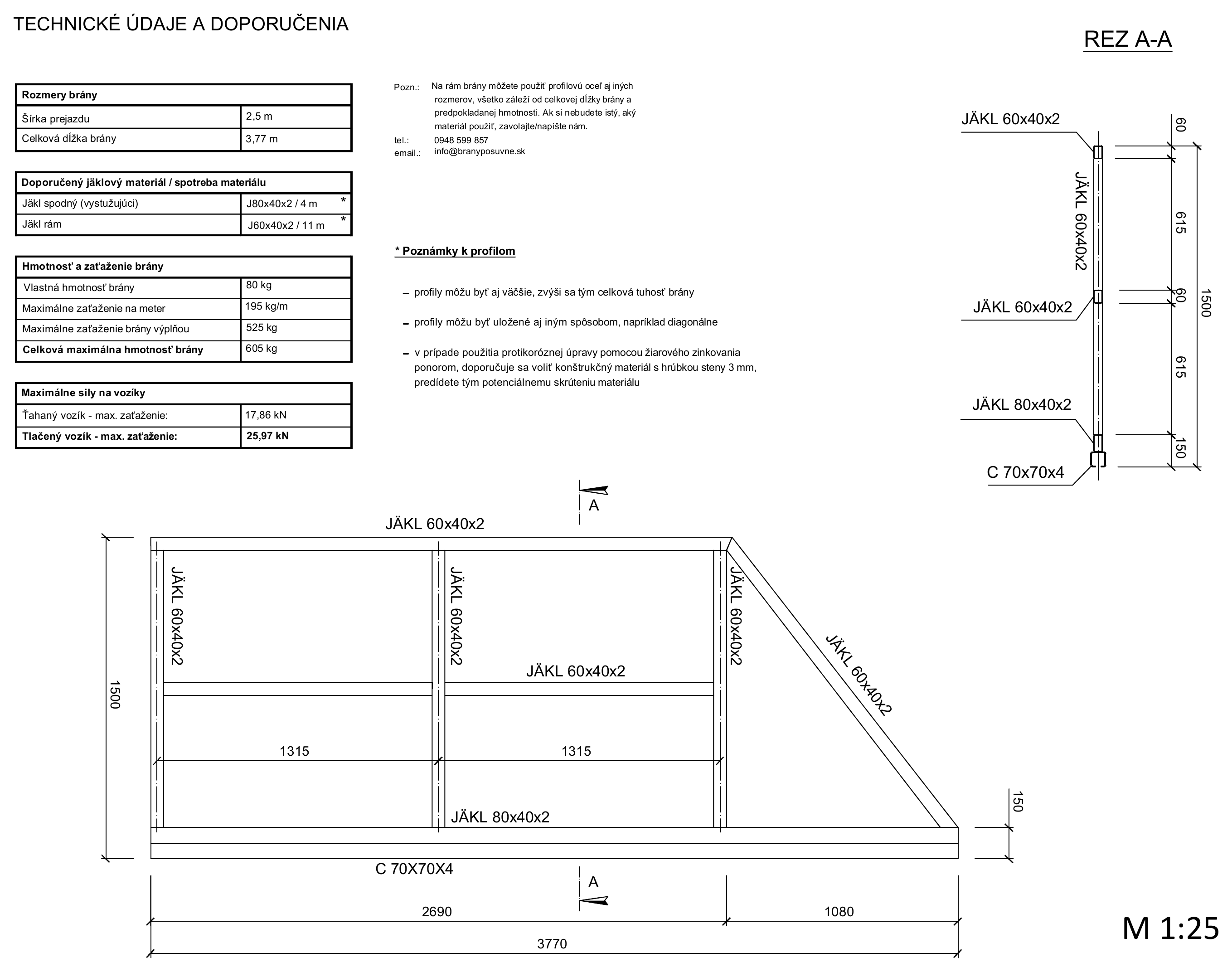

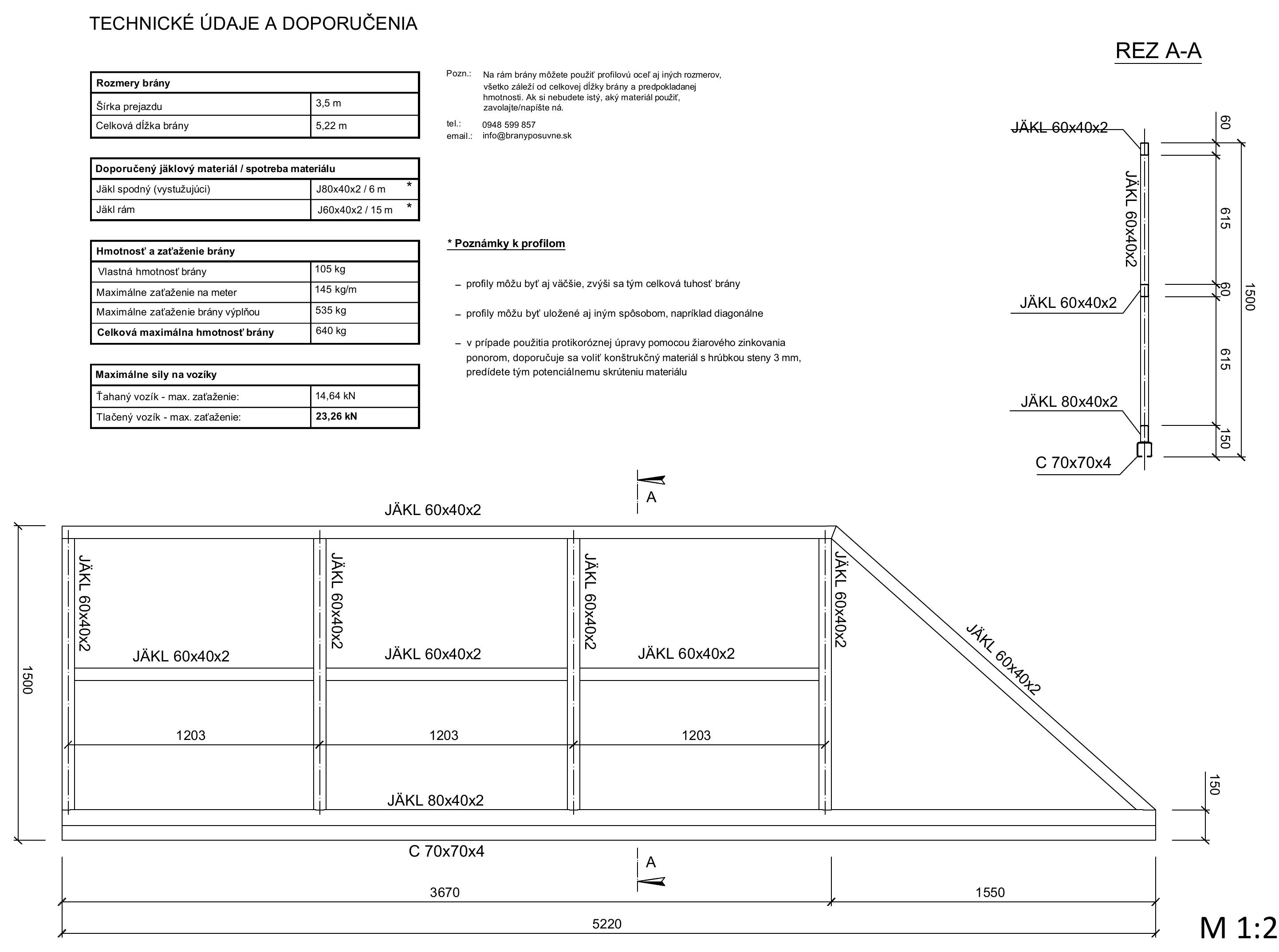

Výkres 01

Samonosná brána s prejazdom 2,5 metra

brána 3,77 m · C 70 × 70 × 4 mm · mierka zdroja 1 : 25

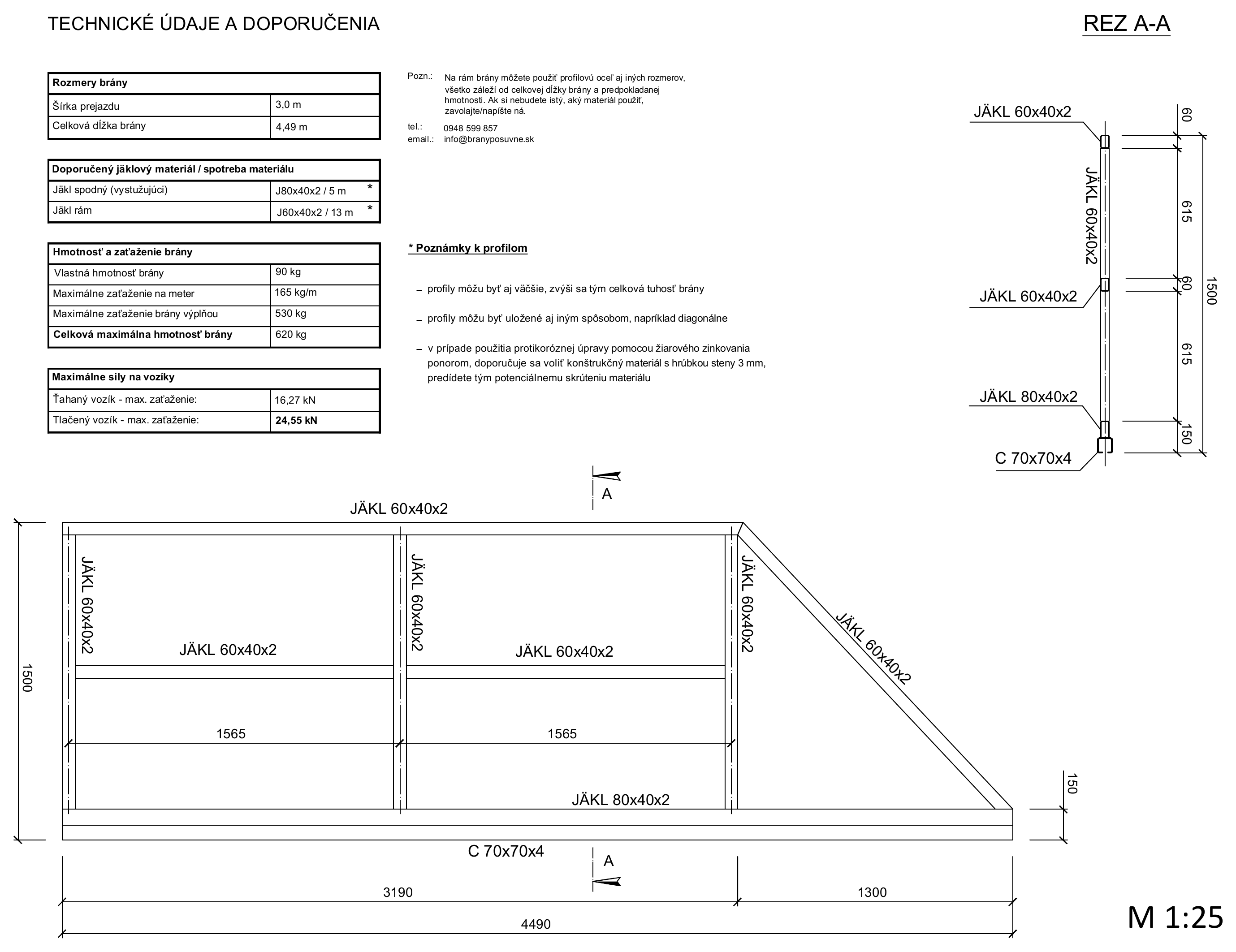

Technický výkres samonosnej brány pre prejazd 2,5 metra
Rám 2 690 mm + protiváha 1 080 mm, výška 1 500 mm.

Výkres 02

Samonosná brána s prejazdom 3 metre

brána 4,49 m · C 70 × 70 × 4 mm · mierka zdroja 1 : 25

Technický výkres samonosnej brány pre prejazd 3 metre
Rám 3 190 mm + protiváha 1 300 mm, výška 1 500 mm.

Výkres 03

Samonosná brána s prejazdom 3,5 metra

brána 5,22 m · C 70 × 70 × 4 mm · mierka zdroja 1 : 25

Technický výkres samonosnej brány pre prejazd 3,5 metra
Rám 3 670 mm + protiváha 1 550 mm, výška 1 500 mm.

Výkres 04

Samonosná brána s prejazdom 4 metre

brána 5,85 m · C 70 × 70 × 4 mm · mierka zdroja 1 : 25

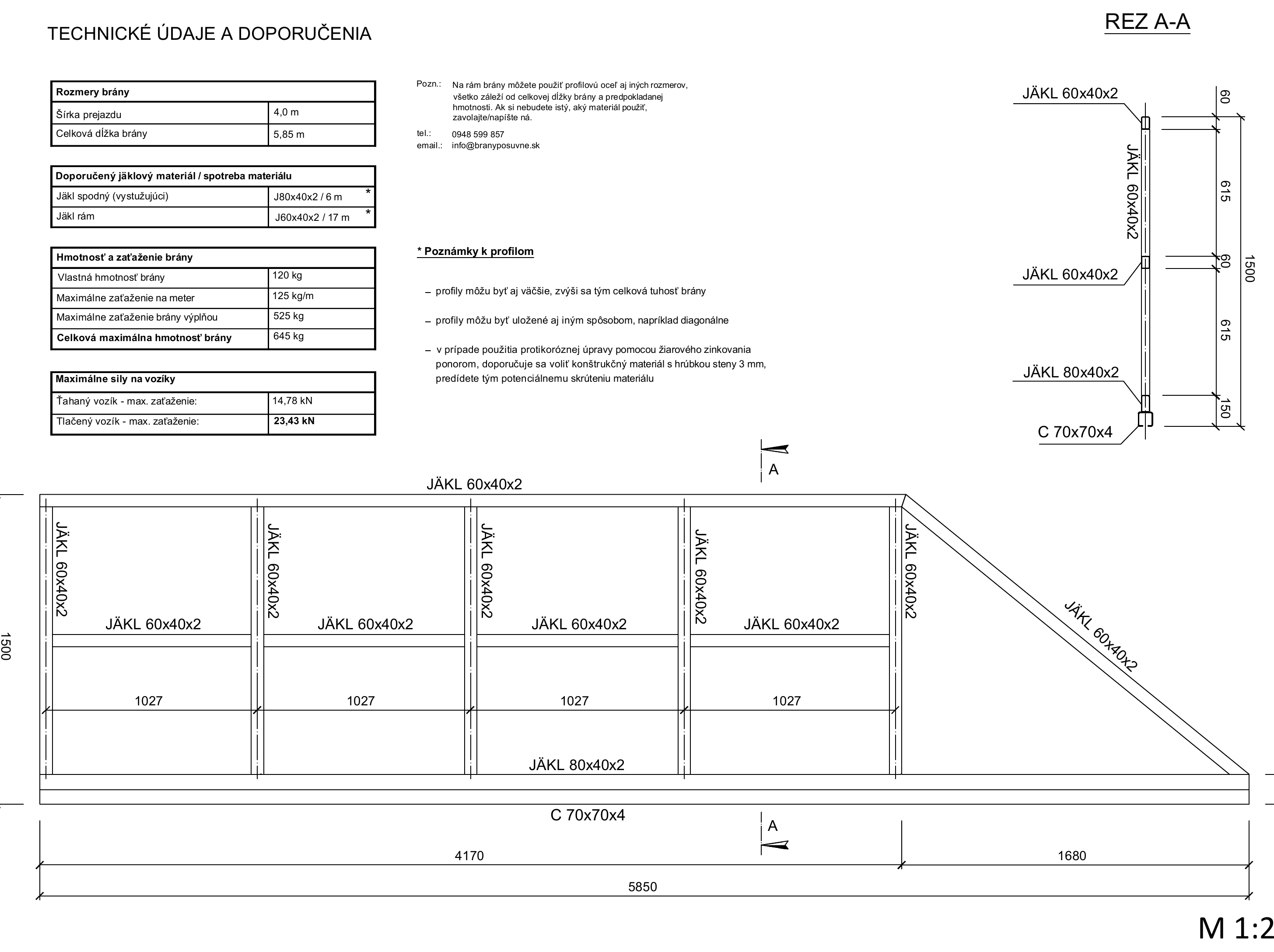

Technický výkres samonosnej brány pre prejazd 4 metre
Rám 4 170 mm + protiváha 1 680 mm, výška 1 500 mm.

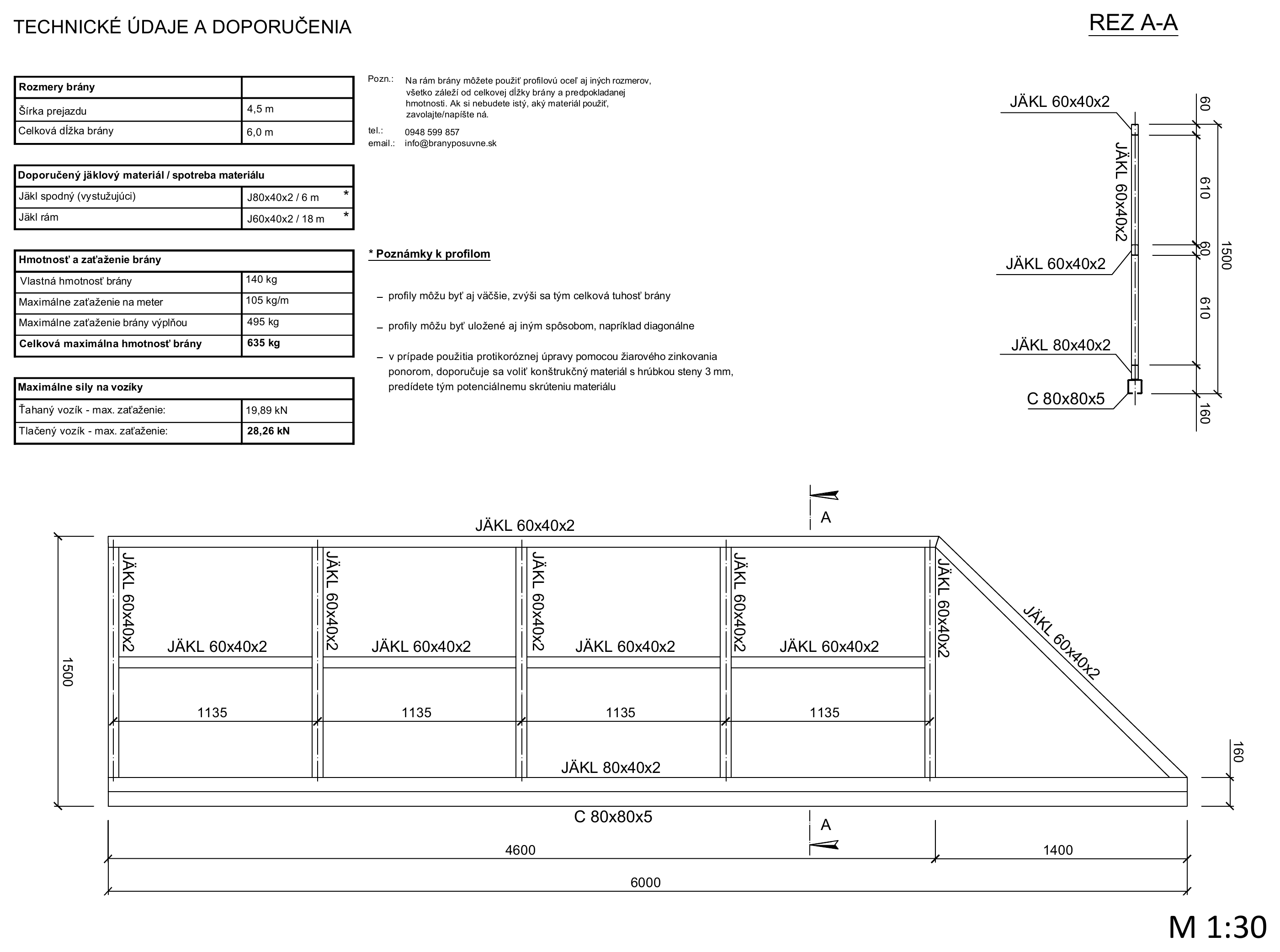

Výkres 05

Samonosná brána s prejazdom 4,5 metra – krátka verzia

brána 6,00 m · C 80 × 80 × 5 mm · mierka zdroja 1 : 30

Technický výkres krátkej samonosnej brány pre prejazd 4,5 metra a celkovú dĺžku 6 metrov
Rám 4 600 mm + protiváha 1 400 mm, výška 1 500 mm.

Výkres 06

Samonosná brána s prejazdom 4,5 metra – plná verzia

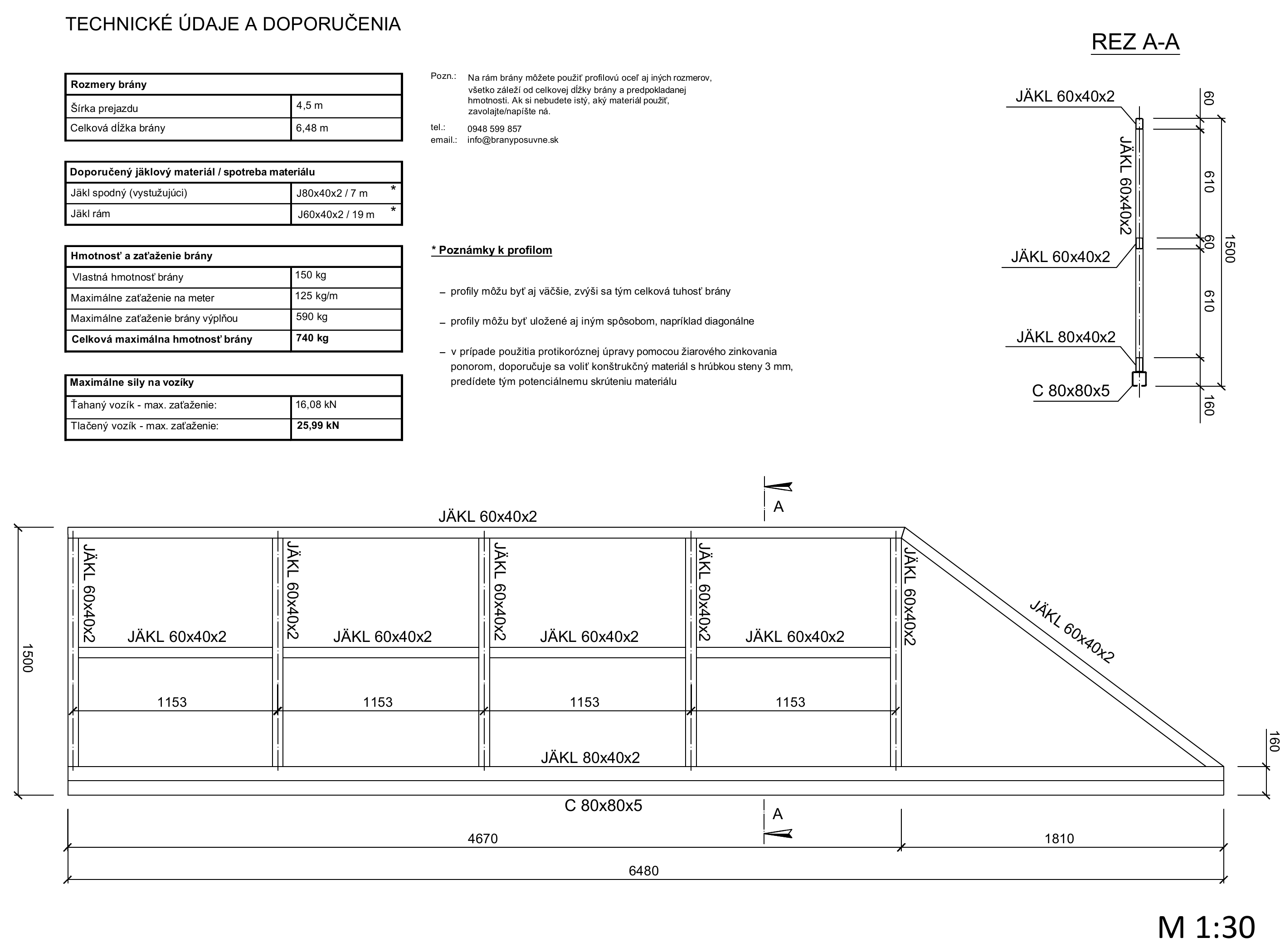

brána 6,48 m · C 80 × 80 × 5 mm · mierka zdroja 1 : 30

Technický výkres plnej samonosnej brány pre prejazd 4,5 metra a celkovú dĺžku 6,48 metra
Rám 4 670 mm + protiváha 1 810 mm, výška 1 500 mm.

Výkres 07

Samonosná brána s prejazdom 5 metrov

brána 7,17 m · C 80 × 80 × 5 mm · mierka zdroja 1 : 30

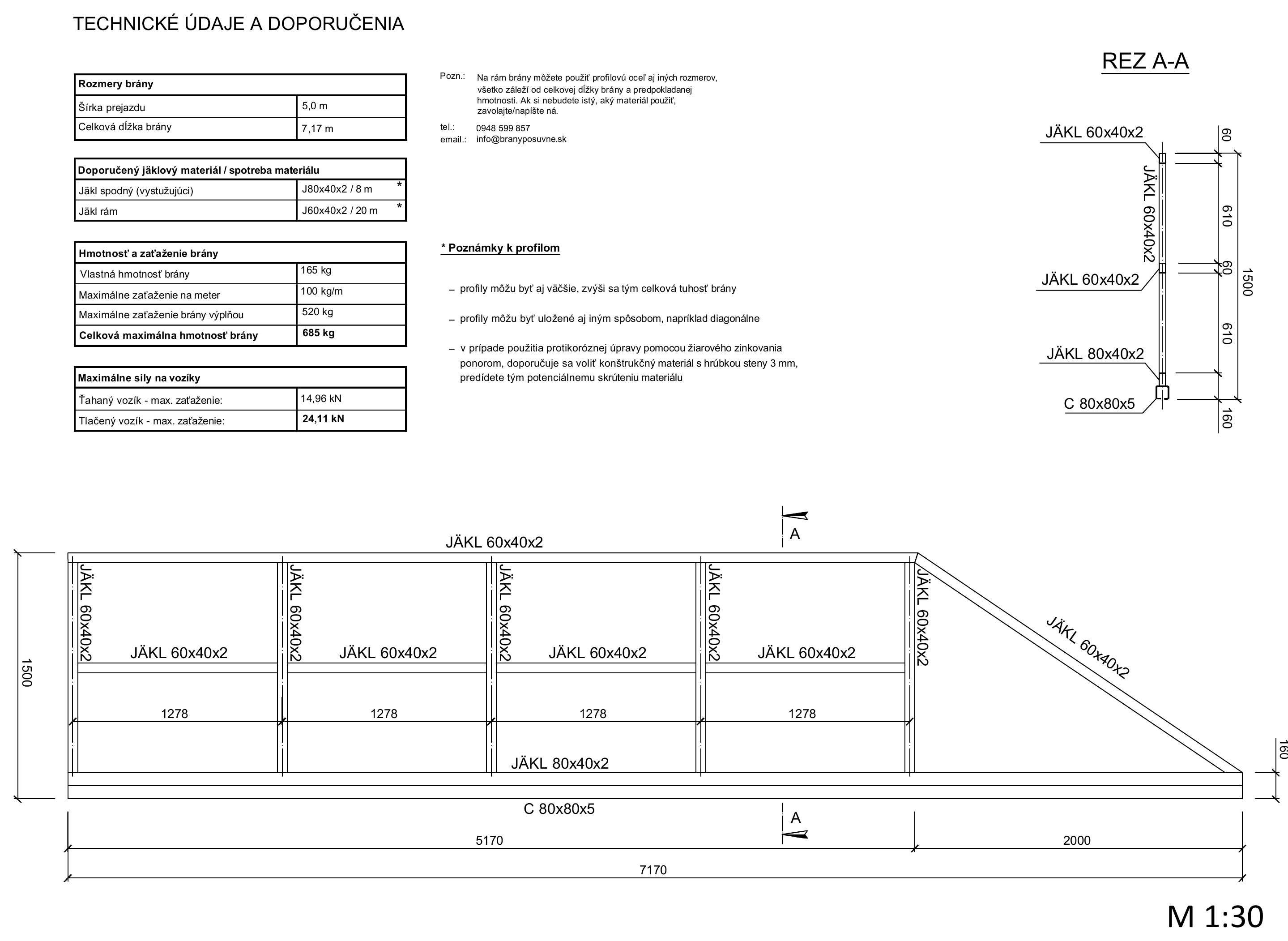

Technický výkres samonosnej brány pre prejazd 5 metrov
Rám 5 170 mm + protiváha 2 000 mm, výška 1 500 mm.

Výkres 08

Samonosná brána s prejazdom 5,5 metra

brána 7,86 m · C 80 × 80 × 5 mm · mierka zdroja 1 : 30

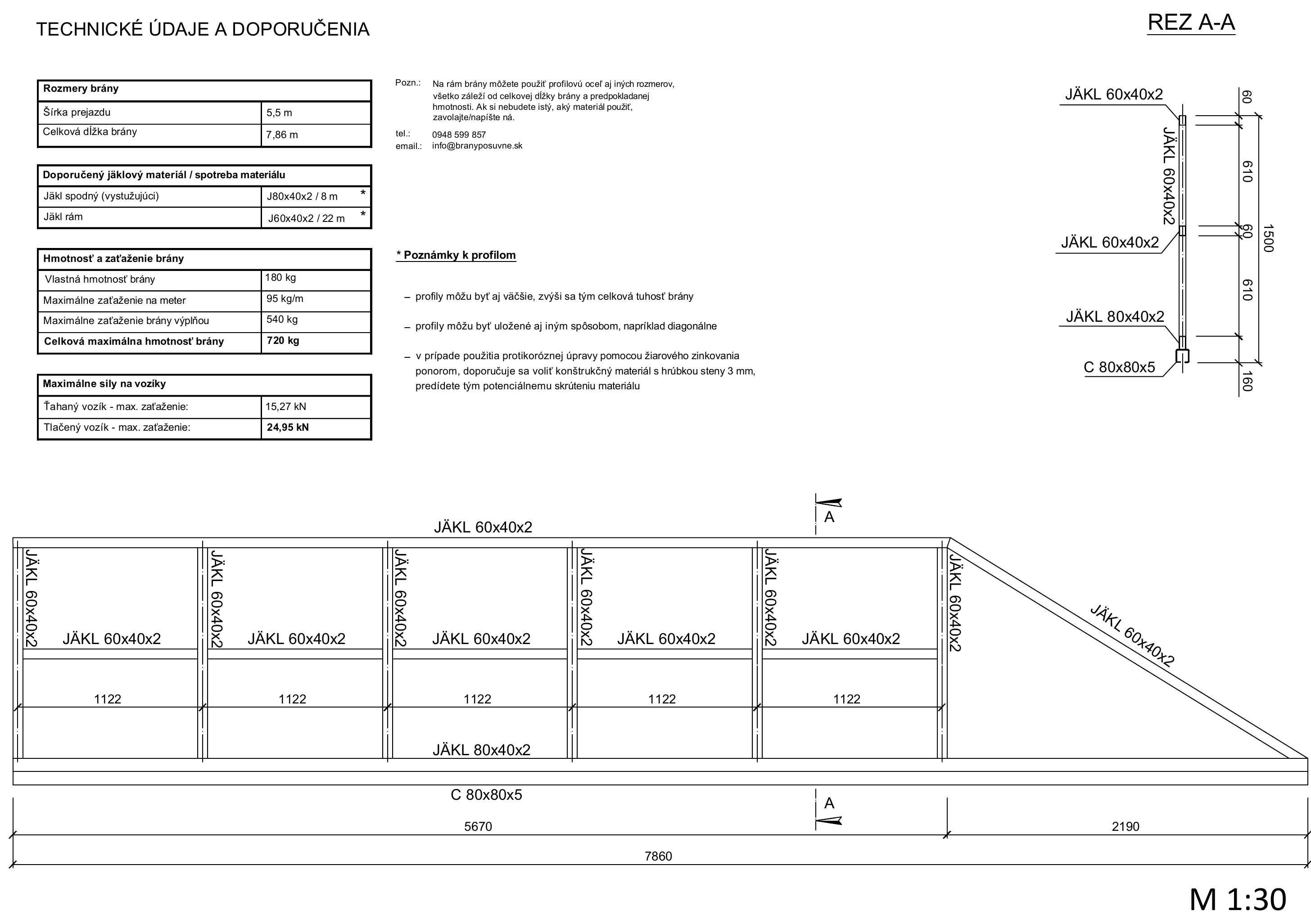

Technický výkres samonosnej brány pre prejazd 5,5 metra
Rám 5 670 mm + protiváha 2 190 mm, výška 1 500 mm.

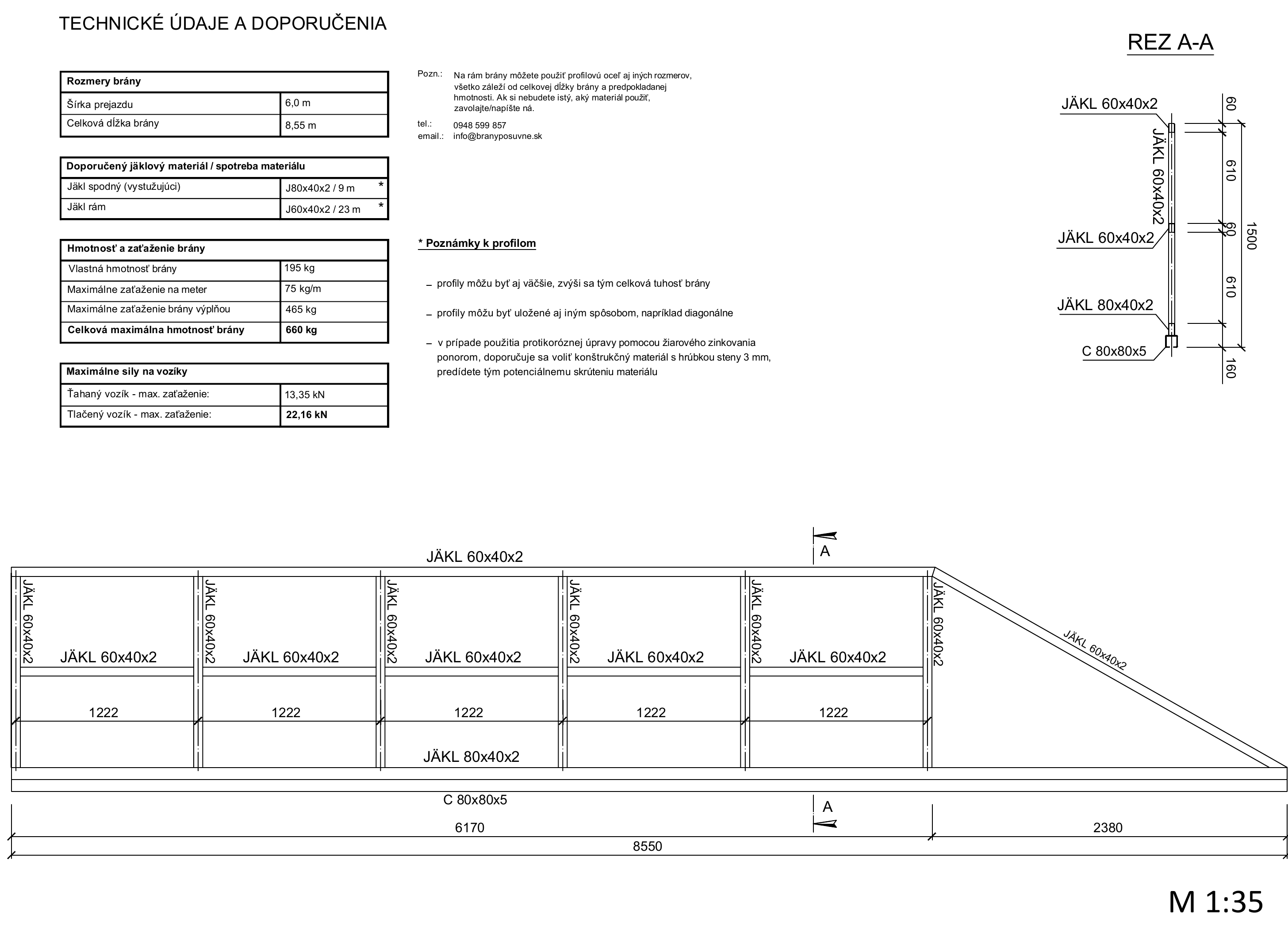

Výkres 09

Samonosná brána s prejazdom 6 metrov

brána 8,55 m · C 80 × 80 × 5 mm · mierka zdroja 1 : 35

Technický výkres samonosnej brány pre prejazd 6 metrov
Rám 6 170 mm + protiváha 2 380 mm, výška 1 500 mm.

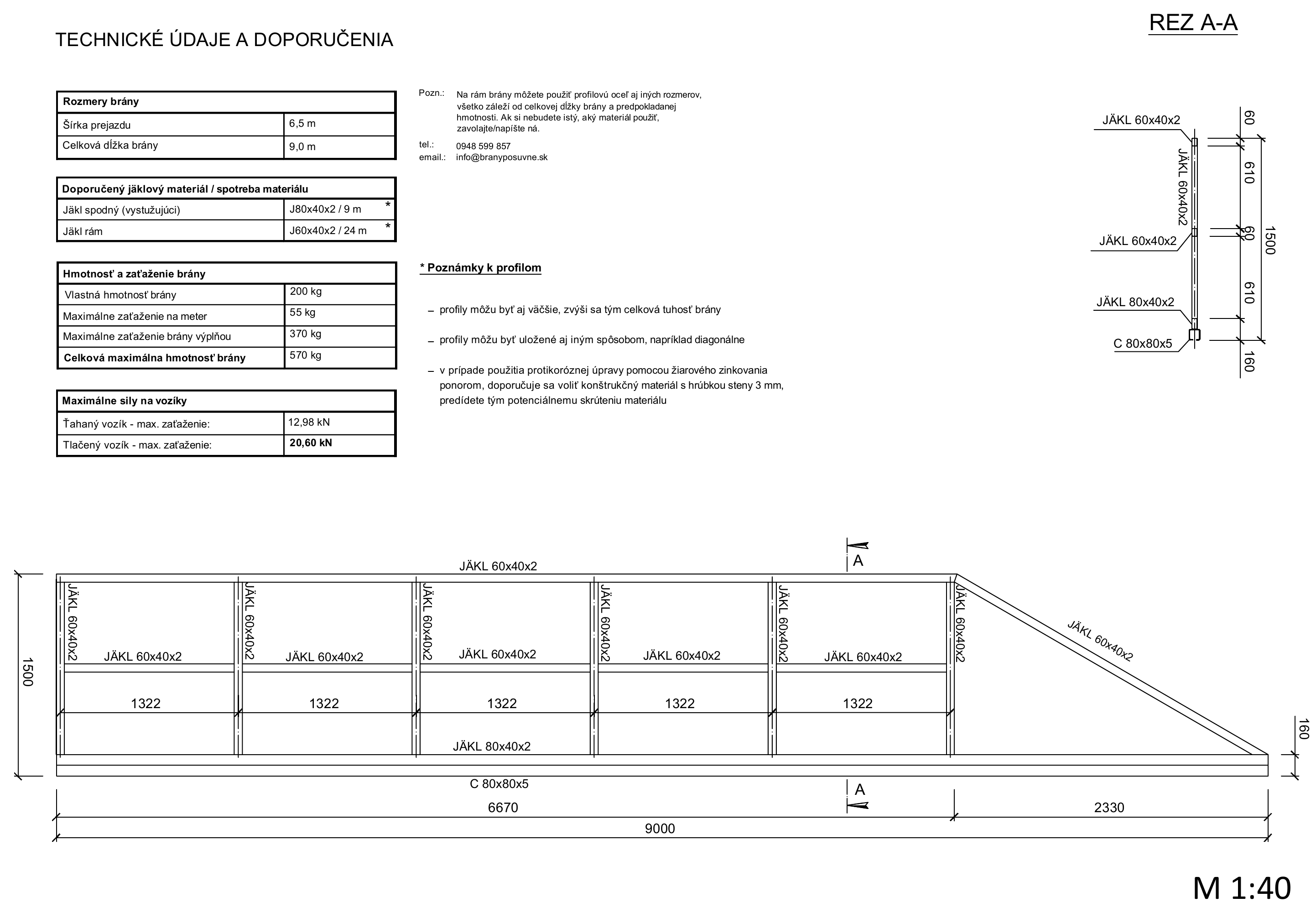

Výkres 10

Samonosná brána s prejazdom 6,5 metra

brána 9,00 m · C 80 × 80 × 5 mm · mierka zdroja 1 : 40

Technický výkres samonosnej brány pre prejazd 6,5 metra
Rám 6 670 mm + protiváha 2 330 mm, výška 1 500 mm.

08 / Časté otázky

8. Časté otázky a ďalšie kroky

Potrebuje samonosná brána samostatný zámok?
Pri ručnej bráne áno, spôsob uzamknutia treba navrhnúť samostatne. Pri motorickej bráne závisí držanie v zatvorenej polohe od prevodovky a nastavenia konkrétneho pohonu. Ak požadujete vyššiu úroveň fyzického zabezpečenia, doplňte vhodný zámok po konzultácii s dodávateľom; nesmie brániť núdzovému odblokovaniu ani bezpečnej prevádzke.
Ako sa brána ovláda?
Bežne diaľkovým ovládačom, tlačidlom, kľúčovým spínačom alebo kompatibilným prístupovým systémom. Povolené vstupy a spôsob programovania určuje riadiaca jednotka pohonu.
Môže jeden ovládač riadiť viac zariadení?
Áno, ak majú zariadenia kompatibilné prijímače a ovládač má dostatok tlačidiel alebo kanálov. Kompatibilitu frekvencie, kódovania a prijímača treba overiť pred nákupom.
Môžem bránu najprv používať ručne a pohon doplniť neskôr?
Áno. Už pri betonáži však pripravte chráničky, miesto a kotvenie pre budúci pohon, fotobunky a maják. Rám musí umožniť upevnenie ozubeného hrebeňa a ručná brána potrebuje bezpečný doraz a uzamknutie.

Aktuálne komponenty a odborná konzultácia

Manuál zámerne neuvádza ceny, skladovosť ani starý produktový prehľad z PDF. Pre aktuálny výber použite trvalé kategórie webu a nechajte si overiť vozíky, C-profil, pohon aj bezpečnostné prvky podľa hmotnosti a rozmerov vašej brány.

09 / Objednanie a podpora

Nenašli ste odpoveď? Zavolajte nám

Napíšte nám na [email protected] alebo zavolajte na 0948 599 857. Poradíme Vám s výberom komponentov pre konkrétnu samonosnú bránu.

Technické upozornenie: Manuál je praktická pomôcka, nie náhrada projektu, statického posúdenia ani aktuálneho montážneho návodu výrobcu pohonu. Bezpečnostné prvky a elektroinštaláciu treba navrhnúť podľa konkrétnej brány a platných predpisov.

Vypracoval Ing. Ján Kubíček.
