Manuál pre koľajovú posuvnú bránu
Technický návod · výroba svojpomocne · koľajová brána
Tento sprievodca vám pomôže pripraviť priestor pre koľajovú posuvnú bránu, vybrať koľajnicu, kolieska, vedenie a pohon. Nájdete tu aj vzorové výkresy pre prejazdy od 2,5 do 6,5 m. Výkresy slúžia ako podklad na prípravu.
Pôvodný obrázok koľajovej posuvnej brány z 1. strany zdrojového manuálu. Kliknutím ho otvoríte vo väčšom rozmere.
Obsah
- Základný princíp a časti koľajovej brány
- Priestor, koľajnica a betónový základ
- Príprava kabeláže a pohonu
- Schémy zapojenia pohonov
- Výber koľajnice pre koľajovú bránu
- Výber koliesok pre koľajovú bránu
- Výber vedenia koľajovej brány
- Dorazy, uzamykanie a ovládanie
- Kontrola pred montážou pohonu
- Výkresy koľajových brán 2,5 až 6,5 m
- Sady komponentov
Koľajová brána od základu po hotovú zostavu
Koľajová brána nesie svoju hmotnosť na spodných kolieskach a pohybuje sa po koľajnici uloženej v celej dráhe brány. Pri plánovaní treba najskôr preveriť miesto na otvorenie, pripraviť rovný podklad a kabeláž, potom zosúladiť tvar koľajnice s kolieskami a nakoniec vybrať vedenie, dorazy, uzamykanie a prípadný pohon.
Základné časti koľajovej posuvnej brány
Krídlo koľajovej brány jazdí na dvojici spodných koliesok. Kolieska prenášajú hmotnosť smerom dole do koľajnice a podkladu. Vrchné alebo bočné vedenie drží bránu v priečnom smere, ale nemá niesť jej hmotnosť.
| Pojazdová časť | Koľajnica tvaru U (U16 alebo U20) alebo koľajnica tvaru V a kompatibilné kolieska osadené v spodnom jokli rámu. |
|---|---|
| Vedenie brány | Vrchné vedenie medzi rolkami alebo bočné vedenie v U/L-profile. |
| Koncové polohy | Spodné a vrchné dorazy, ktoré bránu zastavia a stabilizujú. |
| Voliteľná výbava | Hákový zámok, kľučky, madlá, pohony, ozubené hrebene, fotobunky, majáky a diaľkové ovládanie NICE (ovládače iných značiek). |
Priestor, koľajnica a betónový základ
Koľajnicu treba uložiť do rovnej dráhy bez zlomu medzi jednotlivými kusmi. Brána po nej prejde cez svetlý otvor a pokračuje do priestoru pri plote. Ak budú kolieska až na koncoch rámu, koľajnica musí byť pod celou dráhou koliesok.

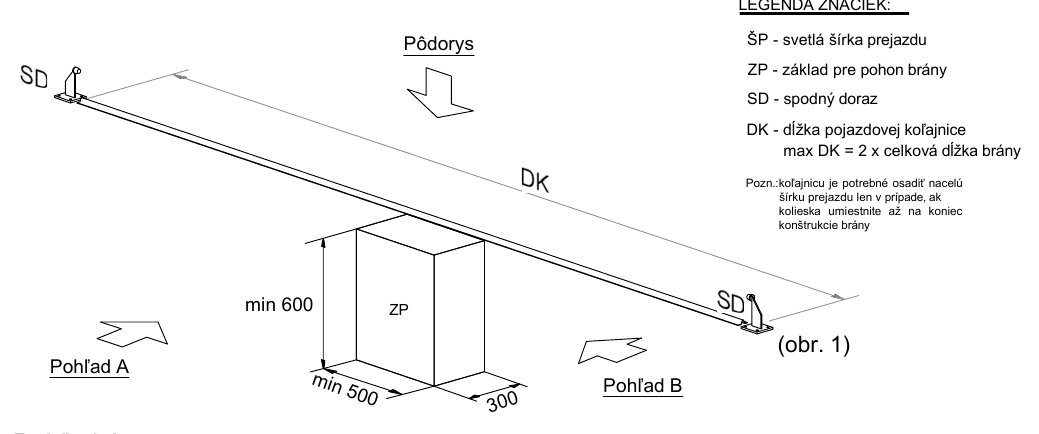

Koľajnica / betónový základ

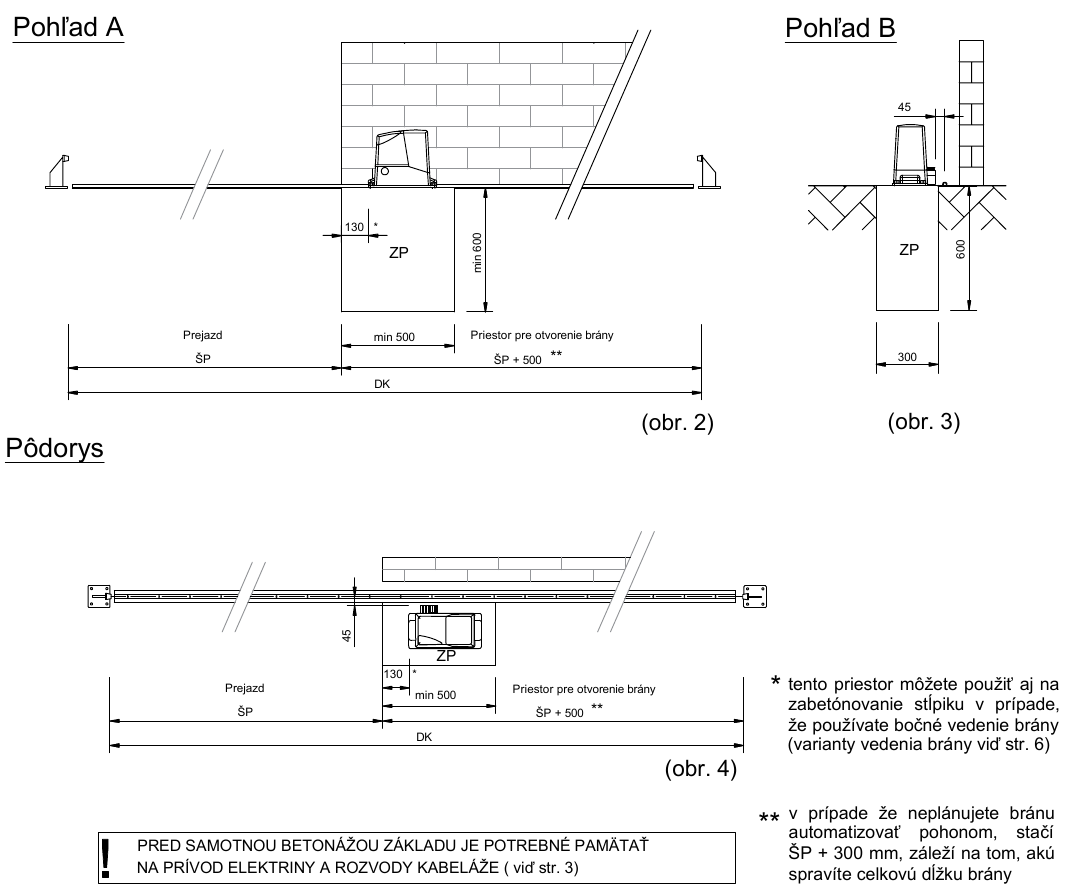

Osadenie pojazdových komponentov a základu pohonu podľa 2. strany zdrojového manuálu.
Pohľad spredu, zboku a pôdorys osadenia koľajnice a základu pohonu podľa zdrojového manuálu.
Legenda značiek v schémach základu
| ŠP | Svetlá šírka prejazdu. |
|---|---|
| DK | Dĺžka pojazdovej koľajnice. |
| SD | Spodný doraz. |
| ZP | Základ pre pohon brány. |
Značky patria k obrázkom nad legendou. Presné rozmery a montážne odstupy určte podľa aktuálneho výkresu vybraného produktu.
Príprava kabeláže a pohonu
Aj keď má byť brána najskôr ručná, chráničky je rozumné nachystať ešte pred betonážou. Pohon, fotobunky, maják alebo kľúčový spínač potom doplníte bez sekania hotového podkladu.

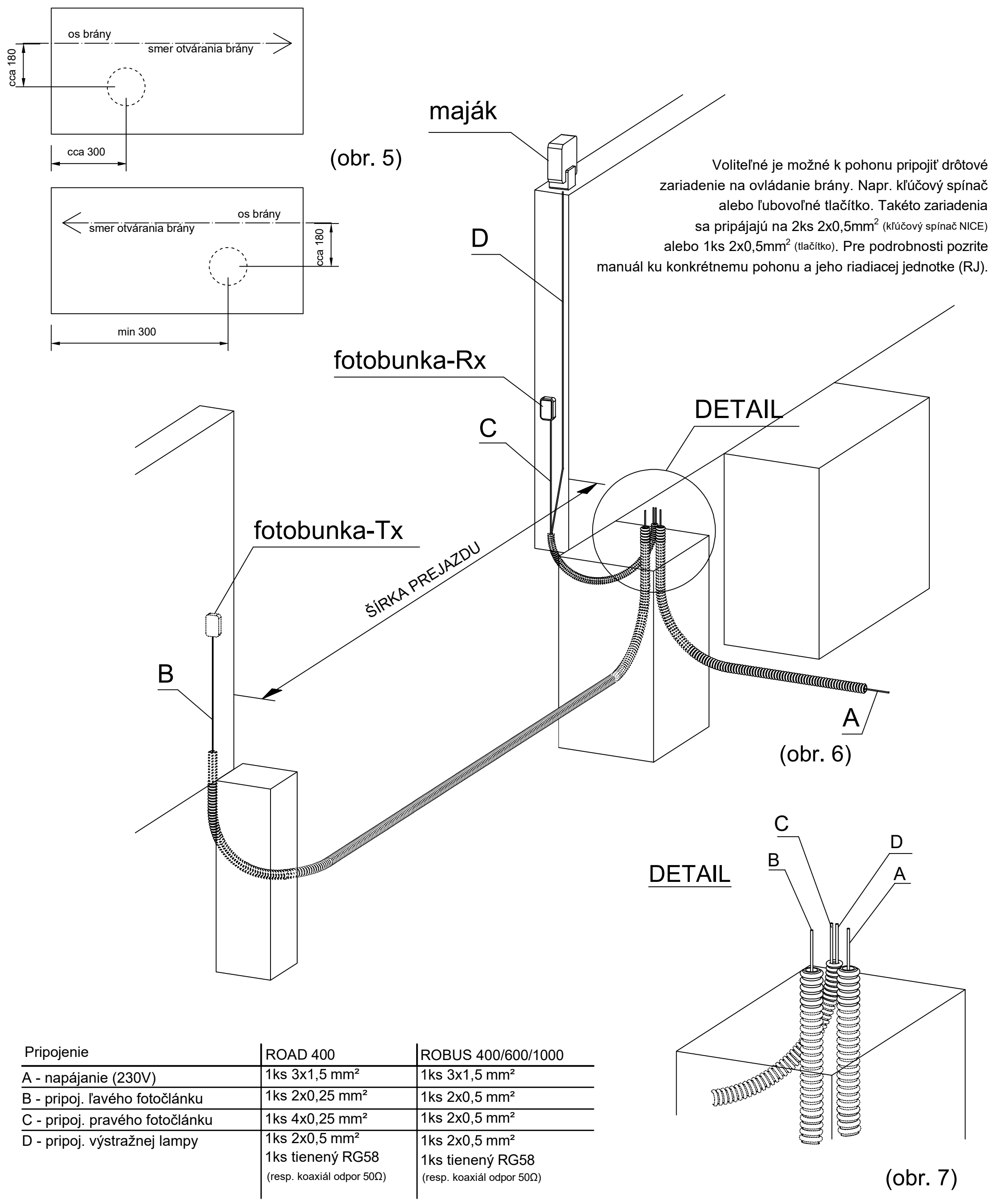

Výkres z 3. strany manuálu, obrázky 5–7. Označenia vetiev A–D zodpovedajú tabuľke nižšie. Kliknutím otvoríte čitateľný detail.
| Pripojenie | NICE ROAD 400 | NICE ROBUS 400/600/1000 |
|---|---|---|
| A - napájanie 230 V | 1 × 3 × 1,5 mm² | 1 × 3 × 1,5 mm² |
| B - ľavá fotobunka | 1 × 2 × 0,25 mm² | 1 × 2 × 0,5 mm² |
| C - pravá fotobunka | 1 × 4 × 0,25 mm² | 1 × 2 × 0,5 mm² |
| D - výstražný maják | 1 × 2 × 0,5 mm² + tenký RG58, koaxiál 50 Ω | 1 × 2 × 0,5 mm² + tenký RG58, koaxiál 50 Ω |
Pri dĺžke napájacieho kábla nad 30 m vyžaduje výrobca pohonov NICE ROBUS RB400/RB600/RB1000 väčší prierez než 3 × 1,5 mm².
Schémy zapojenia pohonov
Vyberte schému podľa označenia pohonu a riadiacej jednotky. Starší NICE Robus RB a novší NICE Robus RBS majú odlišné svorkovnice. Ich schémy nie sú zameniteľné. Rozhodujúci je vždy manuál ku konkrétnej jednotke.

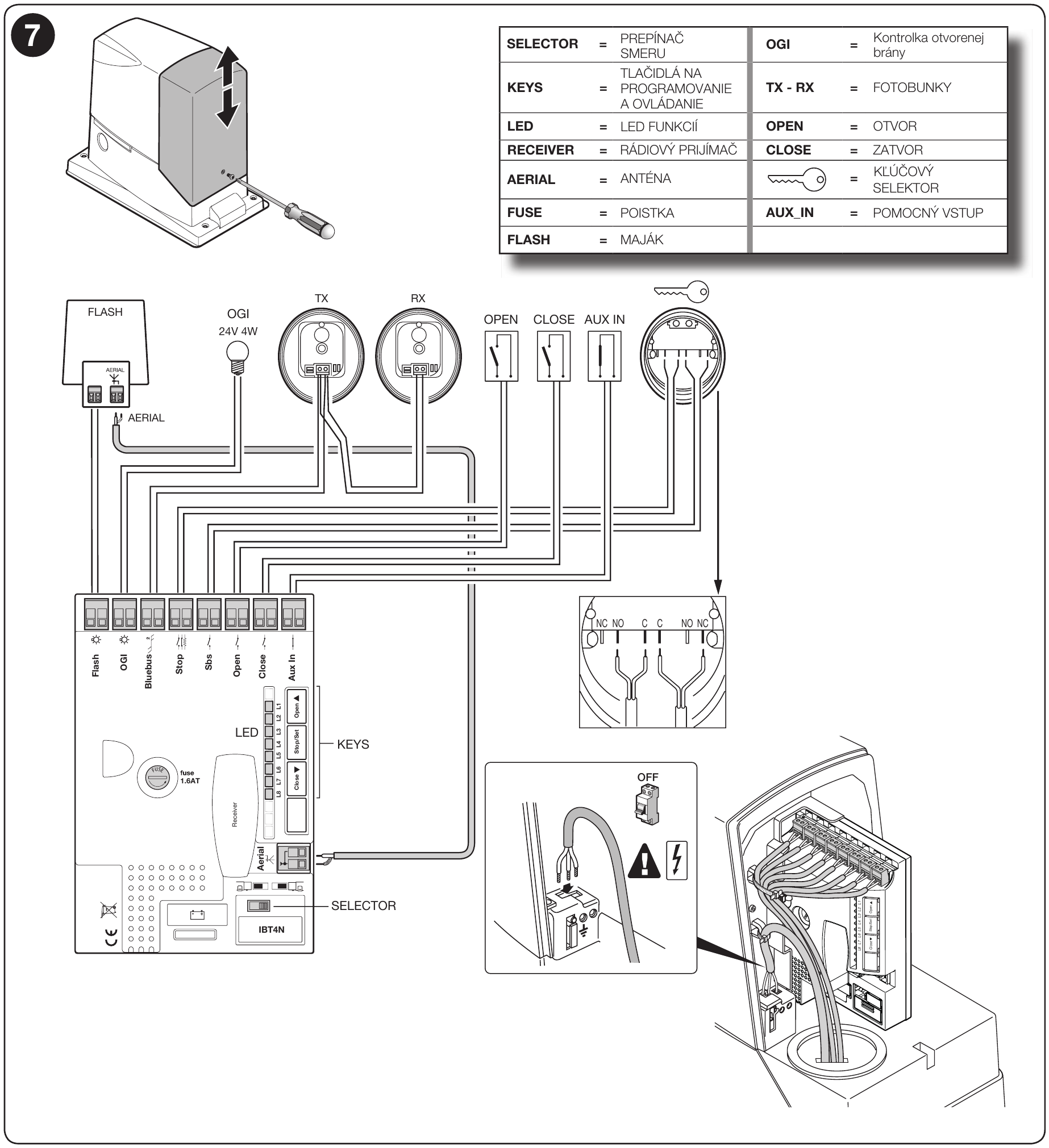

NICE Robus RB400 / RB600 / RB1000
Schéma z montážneho manuálu NICE ROBUS400/600/1000, tlačená strana 11, obrázok 7. Kliknutím otvoríte čitateľný detail.
Montážny manuál NICE ROBUS400/600/1000 – schéma zapojenia (PDF, 12. strana súboru).
NICE Robus RB600 – produkt a montážny manuál. Pri inej verzii jednotky použite jej vlastnú dokumentáciu.
NICE Robus RBS400 / RBS600
Schémy zapojenia a detail svorkovnice nájdete aj na 5. strane nášho manuálu ku koľajovým bránam.

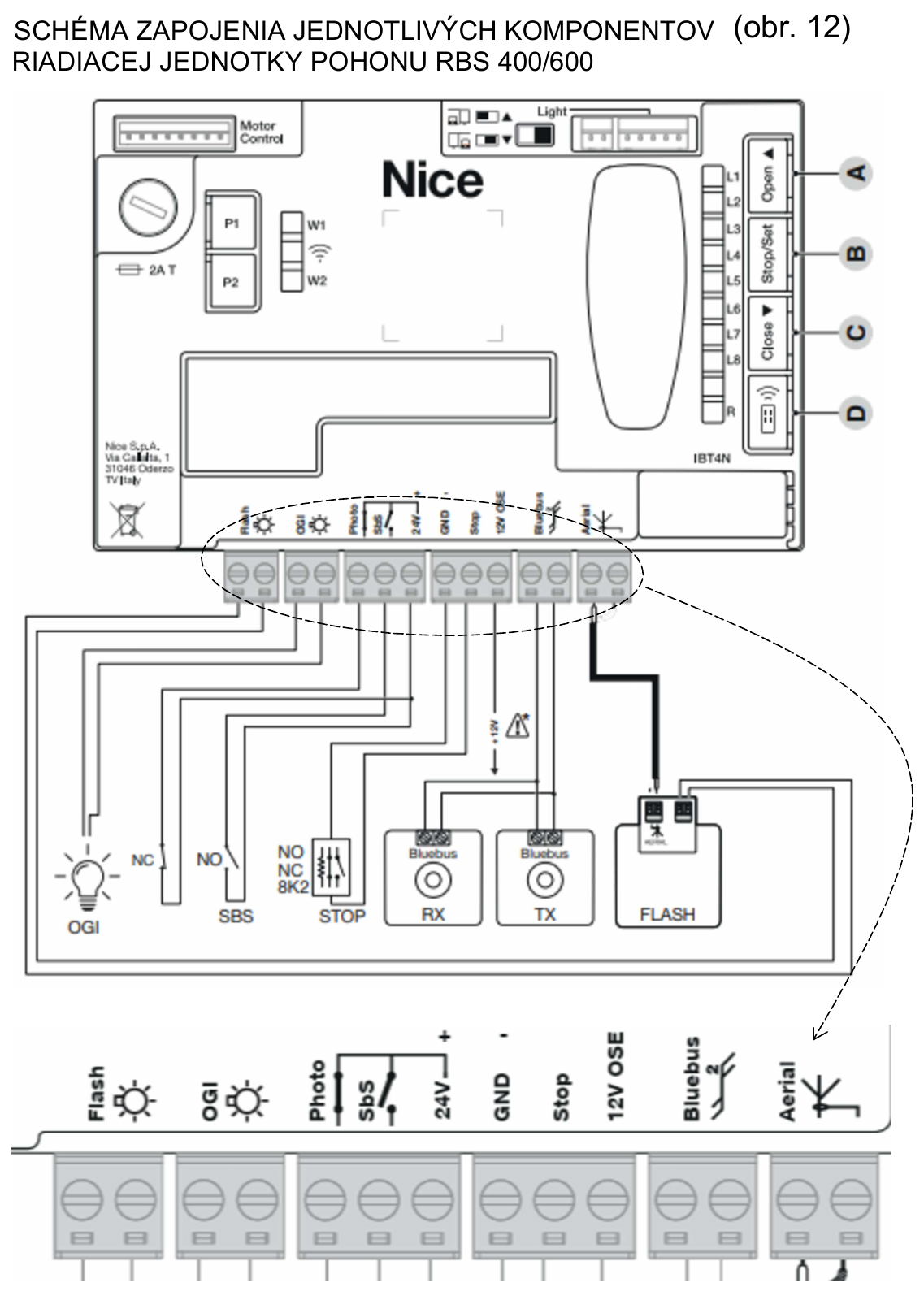

Schéma zapojenia jednotlivých komponentov riadiacej jednotky RBS400/600, obrázok 12. Zdroj: BrányPosuvné.sk - Postup výroby pre koľajové brány, strana 5. Kliknutím otvoríte schému aj detail svorkovnice v plnom rozlíšení.

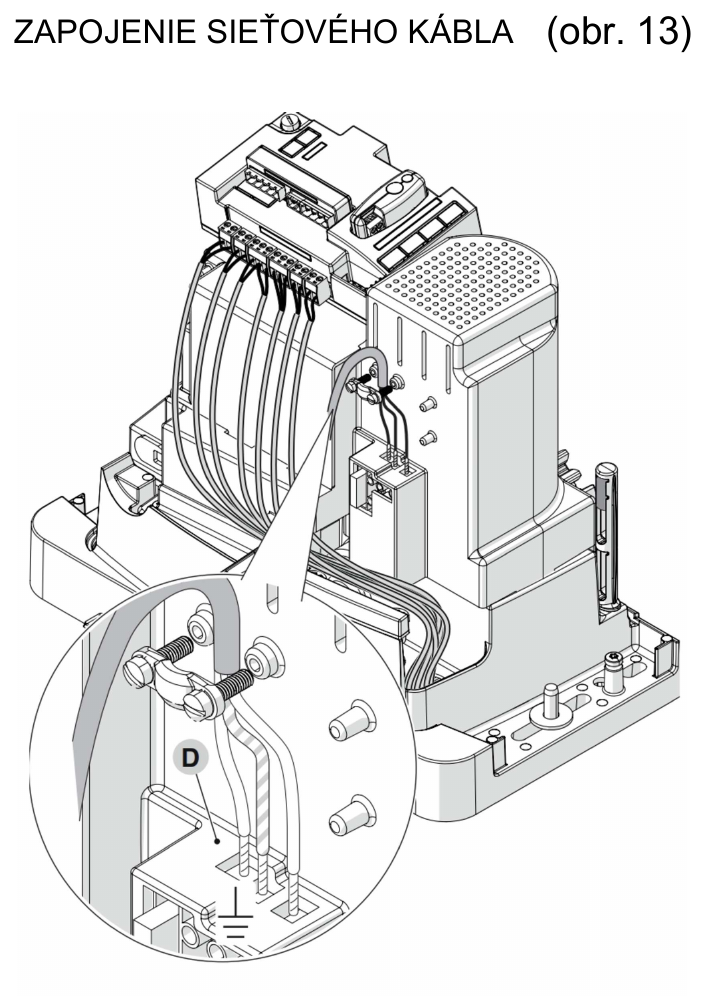

Zapojenie sieťového kábla, obrázok 13 z rovnakej strany manuálu. Kliknutím otvoríte čitateľný detail.

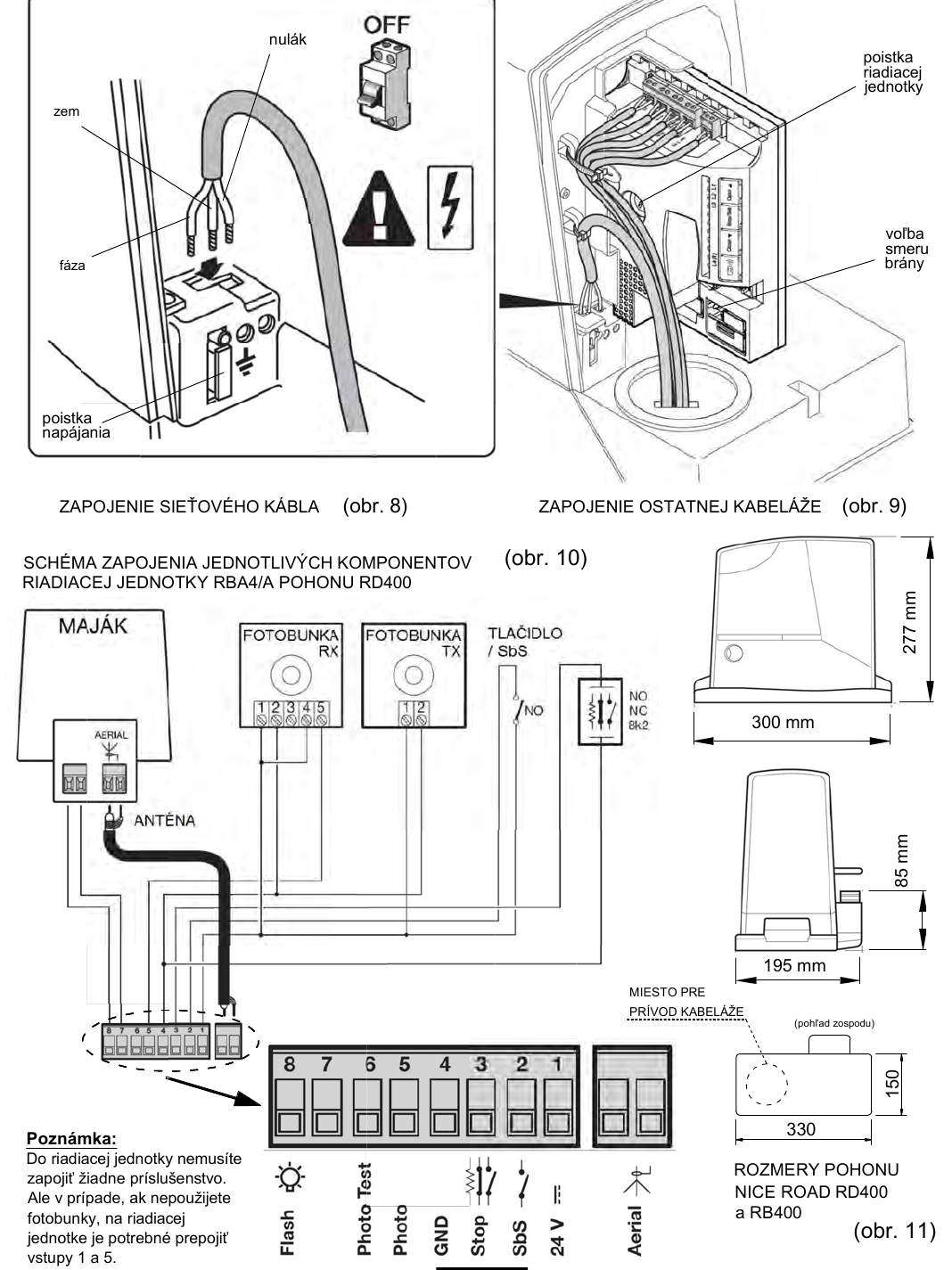

Pre staršiu zostavu ROAD ostáva k dispozícii aj pôvodná schéma NICE ROAD 400. Aktuálna ponuka: pohony NICE pre posuvné brány.
Výber koľajnice pre koľajovú bránu
Najskôr vyberte tvar koľajnice, až potom kolieska. U-koľajnica má zaoblený pojazd pre koliesko s drážkou U, V-koľajnica má vrchol s uhlom 90° a patrí k nej koliesko tvaru V. Koľajnice na skrutkovanie sa kotvia do vyzretého rovného podkladu, verzia na zabetónovanie sa osádza priamo pri betonáži.
| Koľajnica | Tvar | Montáž | Materiál |
|---|---|---|---|
| Koľajnica U16 na skrutkovanie | U16 | na skrutkovanie | Zn |
| Koľajnica U20 na skrutkovanie | U20 | na skrutkovanie | Zn |
| Koľajnica V na skrutkovanie | V | na skrutkovanie | Zn |
| Koľajnica U20 na zabetónovanie | U20 | na zabetónovanie | Zn |
| INOX koľajnica U16 na skrutkovanie | U16 | na skrutkovanie | INOX |
| INOX koľajnica U20 na skrutkovanie | U20 | na skrutkovanie | INOX |
| INOX koľajnica V na skrutkovanie | V | na skrutkovanie | INOX |
Tabuľka zahŕňa bežné koľajnice línií U/V. Koľajnice do oblúka sú zámerne vynechané. Celý aktuálny sortiment je v kategórii koľajnice pre koľajové posuvné brány.
Výber koliesok pre koľajovú bránu
Po kompatibilnom tvare koľajnice rozhoduje hmotnosť brány, priemer kolieska a spôsob uchytenia. Na jednu bránu sa zvyčajne používa jeden pár koliesok a nosnosť na produktovej stránke je preto pri bežných modeloch uvedená pre pár.
Zobraziť koliesko
Zobraziť koliesko
Zobraziť koliesko

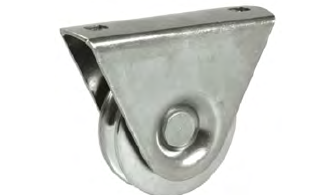

- Koliesko s konzolou je najčastejšie používané a má jednoduchšiu montáž.

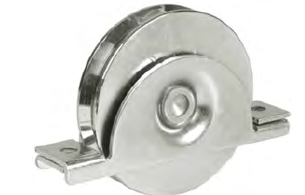

- Zapustené koliesko sa používa, keď chceme dosiahnuť menší odstup brány od zeme. Zapustí sa do spodného profilu konštrukcie.

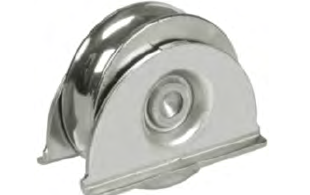

- Zapustené koliesko možno podľa typu priskrutkovať alebo privariť ku konštrukcii.
| Produkt | Koľajnica | Dostupné priemery |
|---|---|---|
| IBFM koliesko s konzolou na skrutkovanie | U16 | Ø50, Ø60, Ø80, Ø90, Ø100 |
| IBFM koliesko zapustené na skrutkovanie | U16 | Ø60, Ø80, Ø90, Ø100 |
| IBFM koliesko zapustené na privarenie | U16 | Ø60, Ø80, Ø90, Ø100 |
| IBFM koliesko s konzolou na skrutkovanie | U20 | Ø80, Ø100 |
| IBFM koliesko zapustené na skrutkovanie | U20 | Ø80, Ø100, Ø140 |
| IBFM koliesko s konzolou na skrutkovanie | V | Ø50, Ø60, Ø80, Ø90, Ø100 |
| IBFM koliesko zapustené na skrutkovanie | V | Ø60, Ø80, Ø90, Ø100 |
| IBFM koliesko zapustené na privarenie | V | Ø80, Ø90, Ø100 |
Priemer zvolíte v tabuľke variantov na konkrétnej produktovej stránke.Všetky kolieska pre koľajové brány
Výber vedenia koľajovej brány
Vedenie drží vrch brány v správnej stope. Neprenáša hmotnosť krídla a rolky nemajú rám zvierať tak silno, aby brána drhla.
Zobraziť vrchné vedenie

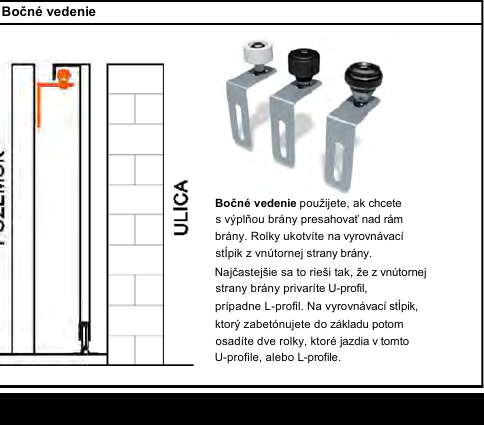

Zobraziť bočné vedenie
| Vrchné vedenie | Bočné vedenie |
|---|---|
| Použite, ak výplň nepresahuje nad horný profil rámu. Držiak s rolkami sa ukotví na plot, múrik alebo vyrovnávací stĺpik. | Použite, ak má výplň presahovať nad rám. Z vnútornej strany krídla sa navarí U- alebo L-profil, v ktorom jazdí rolka zo stĺpika. |
Vyberte spôsob vedenia podľa rámu a výplne brány.Všetko vedenie pre koľajové brány
Dorazy, uzamykanie a ovládanie
Dorazy brány
Spodný doraz zastaví rám pri zatvorení alebo otvorení. Vrchný doraz zároveň stabilizuje krídlo v koncovej polohe. Pohon zastavuje bránu v nastavených koncových polohách. Mechanické dorazy nechajte aj tak, zachytia bránu aj pri ručnom posúvaní po odblokovaní pohonu.
Pozrite si spodné a vrchné dorazy pre koľajové brány.
Ručné uzamykanie
Pre ručne ovládanú bránu sa používa hákový zámok. Pri koľajovej bráne treba riešiť aj kolík alebo iné zachytenie proti nadvihnutiu krídla zo zámku. K zámku vyberte kompatibilnú kľučku alebo madlo podľa hrúbky rámu a výplne.
Pozrite si zámky, kľučky a madlá pre koľajové brány.
Ovládanie pohonu
Bránu možno ovládať diaľkovým ovládačom NICE alebo ovládačom inej značky, kľúčovým spínačom, tlačidlom, klávesnicou, čítačkou alebo smart modulom. Kompatibilitu prijímača a ovládačov treba preveriť podľa konkrétnej riadiacej jednotky, nie iba podľa značky pohonu.
Kontrola pred montážou pohonu
Pred montážou pohonu ručne prejdite s bránou celú dráhu. Pohyb musí byť plynulý, bez zadrhávania a nadmerného odporu. Skontrolujte vedenie a dorazy. Pohon nesmie slúžiť na prekonávanie chyby mechanickej montáže.
Výkresy koľajových brán pre prejazd 2,5 až 6,5 m
Výkres otvoríte kliknutím na obrázok. Základné rozmery, profily a hmotnosti nájdete aj v texte pod ním.
Uvedené hodnoty nepredstavujú univerzálnu nosnosť každej brány s rovnakou šírkou prejazdu.

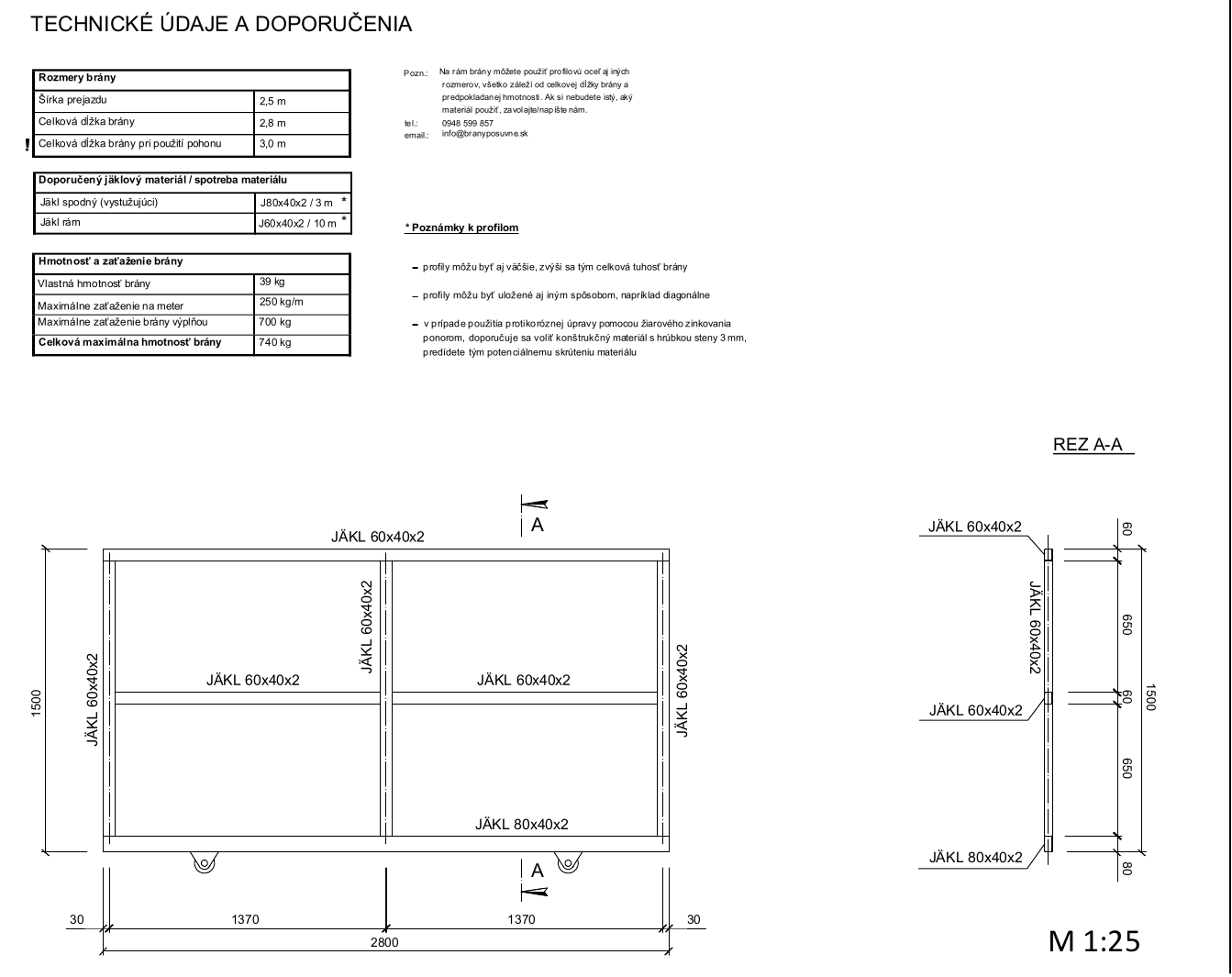

Koľajová brána so svetlou šírkou prejazdu 2,5 m
Kliknutím otvoríte kompletný výkres v plnom rozlíšení.
- Celková dĺžka brány 2,8 m
- S pohonom 3,0 m
- Spodný profil J80 × 40 × 2 / 3 m
- Rám J60 × 40 × 2 / 10 m
- Vlastná hmotnosť 39 kg
- Max. zaťaženie na meter 250 kg/m
- Max. hmotnosť výplne 700 kg
- Celková max. hmotnosť 740 kg

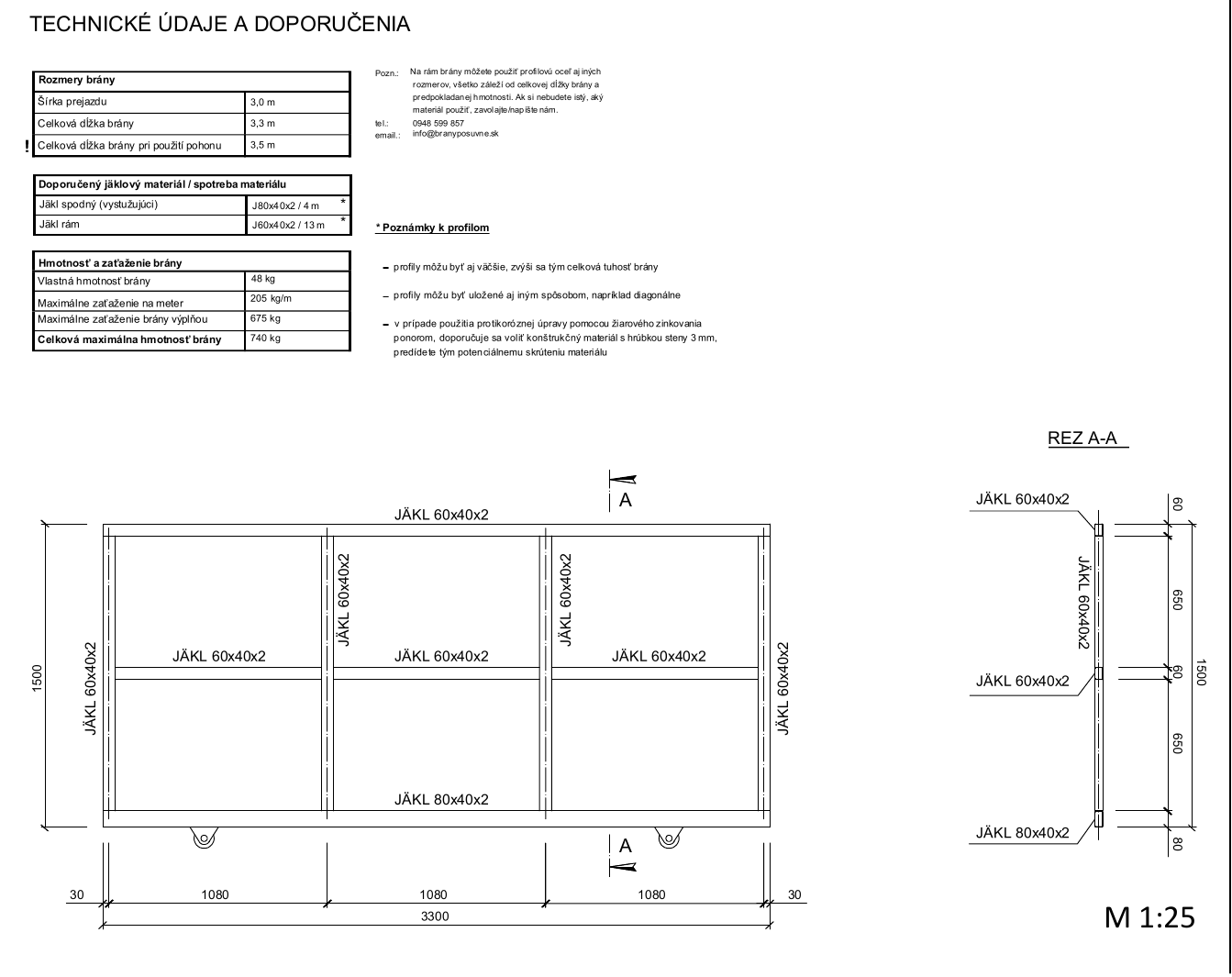

Koľajová brána so svetlou šírkou prejazdu 3,0 m
Kliknutím otvoríte kompletný výkres v plnom rozlíšení.
- Celková dĺžka brány 3,3 m
- S pohonom 3,5 m
- Spodný profil J80 × 40 × 2 / 4 m
- Rám J60 × 40 × 2 / 13 m
- Vlastná hmotnosť 48 kg
- Max. zaťaženie na meter 205 kg/m
- Max. hmotnosť výplne 675 kg
- Celková max. hmotnosť 740 kg
Koľajová brána so svetlou šírkou prejazdu 3,5 m
Kliknutím otvoríte kompletný výkres v plnom rozlíšení.
- Celková dĺžka brány 3,8 m
- S pohonom 4,0 m
- Spodný profil J80 × 40 × 2 / 4 m
- Rám J60 × 40 × 2 / 14 m
- Vlastná hmotnosť 52 kg
- Max. zaťaženie na meter 235 kg/m
- Max. hmotnosť výplne 880 kg
- Celková max. hmotnosť 960 kg

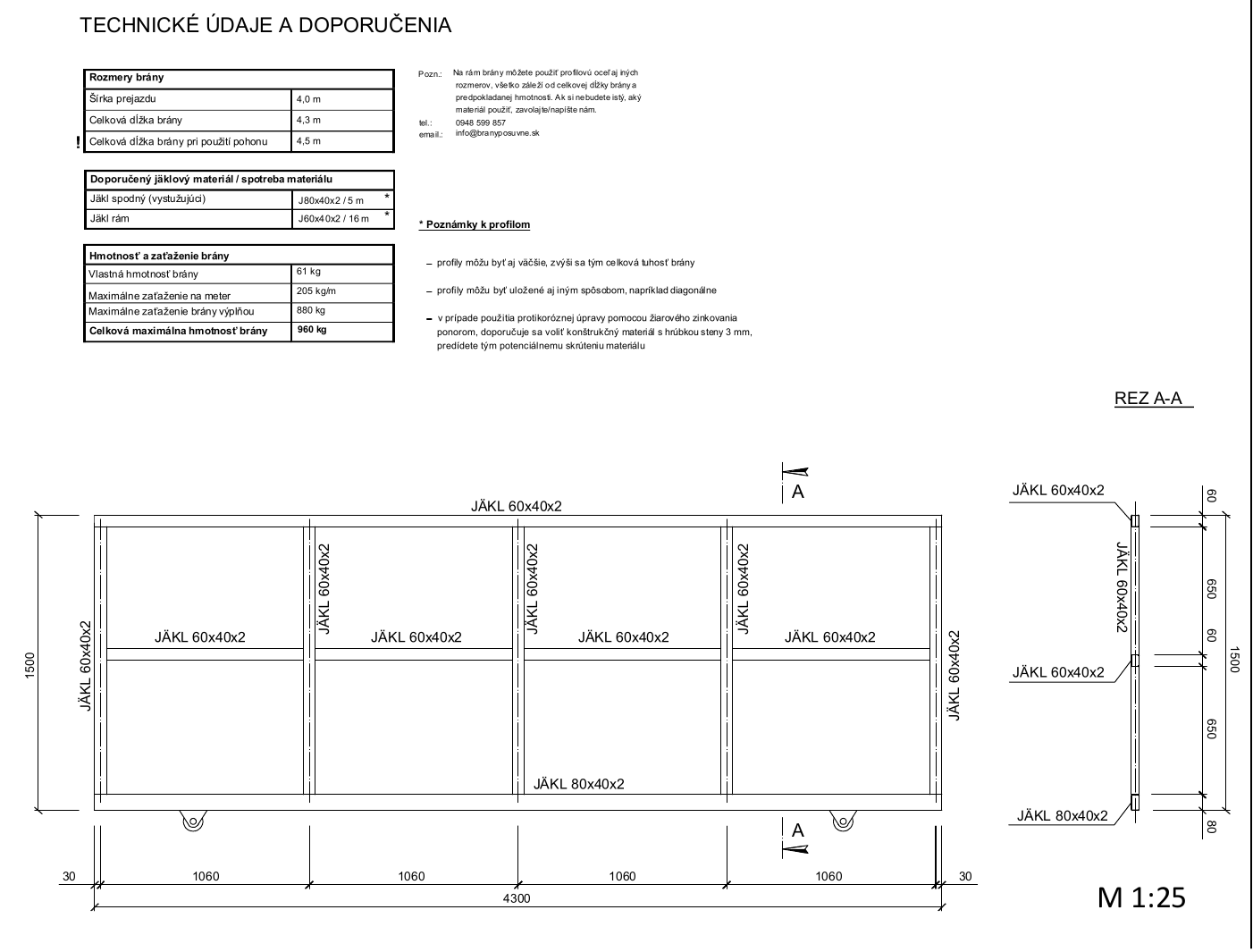

Koľajová brána so svetlou šírkou prejazdu 4,0 m
Kliknutím otvoríte kompletný výkres v plnom rozlíšení.
- Celková dĺžka brány 4,3 m
- S pohonom 4,5 m
- Spodný profil J80 × 40 × 2 / 5 m
- Rám J60 × 40 × 2 / 16 m
- Vlastná hmotnosť 61 kg
- Max. zaťaženie na meter 205 kg/m
- Max. hmotnosť výplne 880 kg
- Celková max. hmotnosť 960 kg

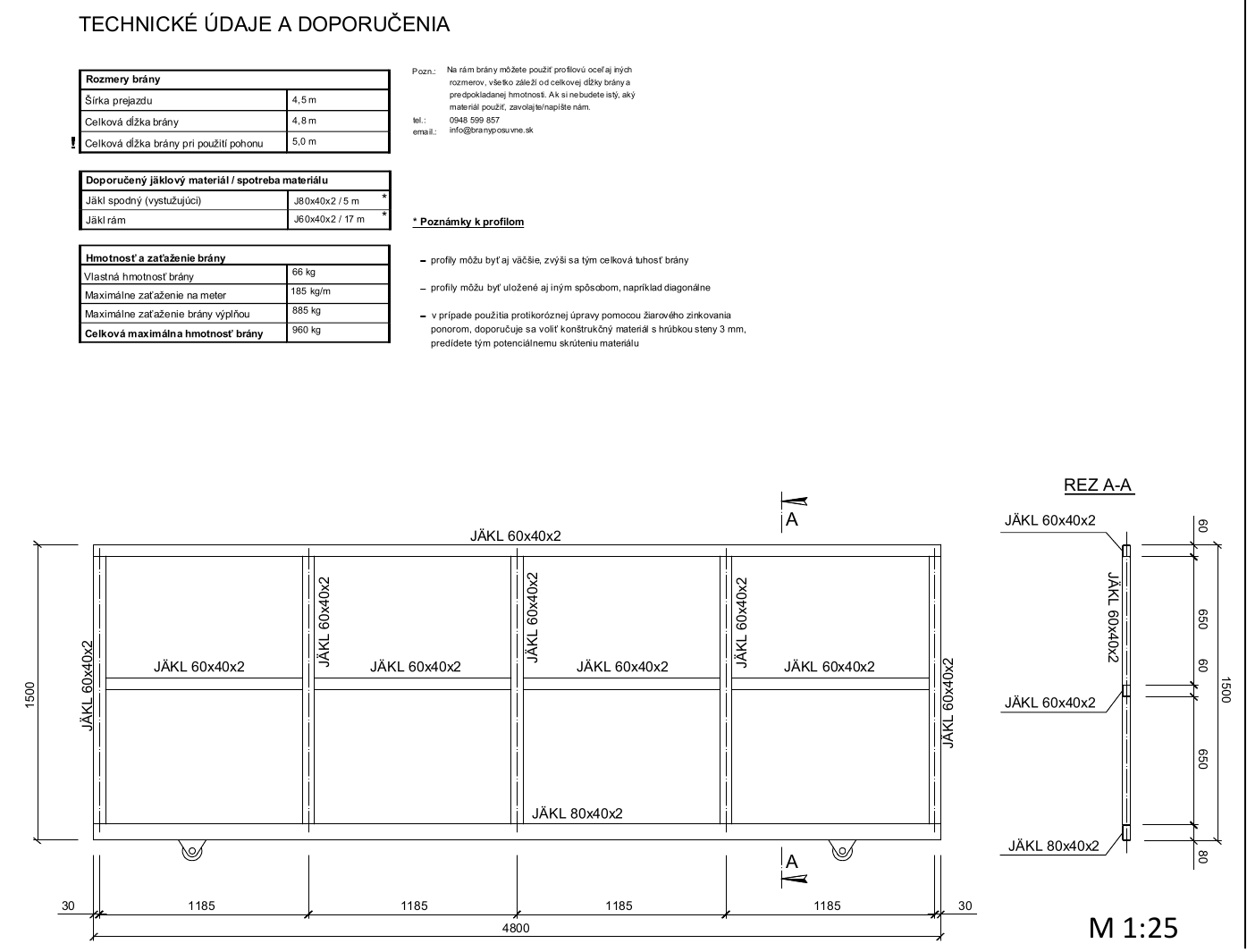

Koľajová brána so svetlou šírkou prejazdu 4,5 m
Kliknutím otvoríte kompletný výkres v plnom rozlíšení.
- Celková dĺžka brány 4,8 m
- S pohonom 5,0 m
- Spodný profil J80 × 40 × 2 / 5 m
- Rám J60 × 40 × 2 / 17 m
- Vlastná hmotnosť 66 kg
- Max. zaťaženie na meter 185 kg/m
- Max. hmotnosť výplne 885 kg
- Celková max. hmotnosť 960 kg

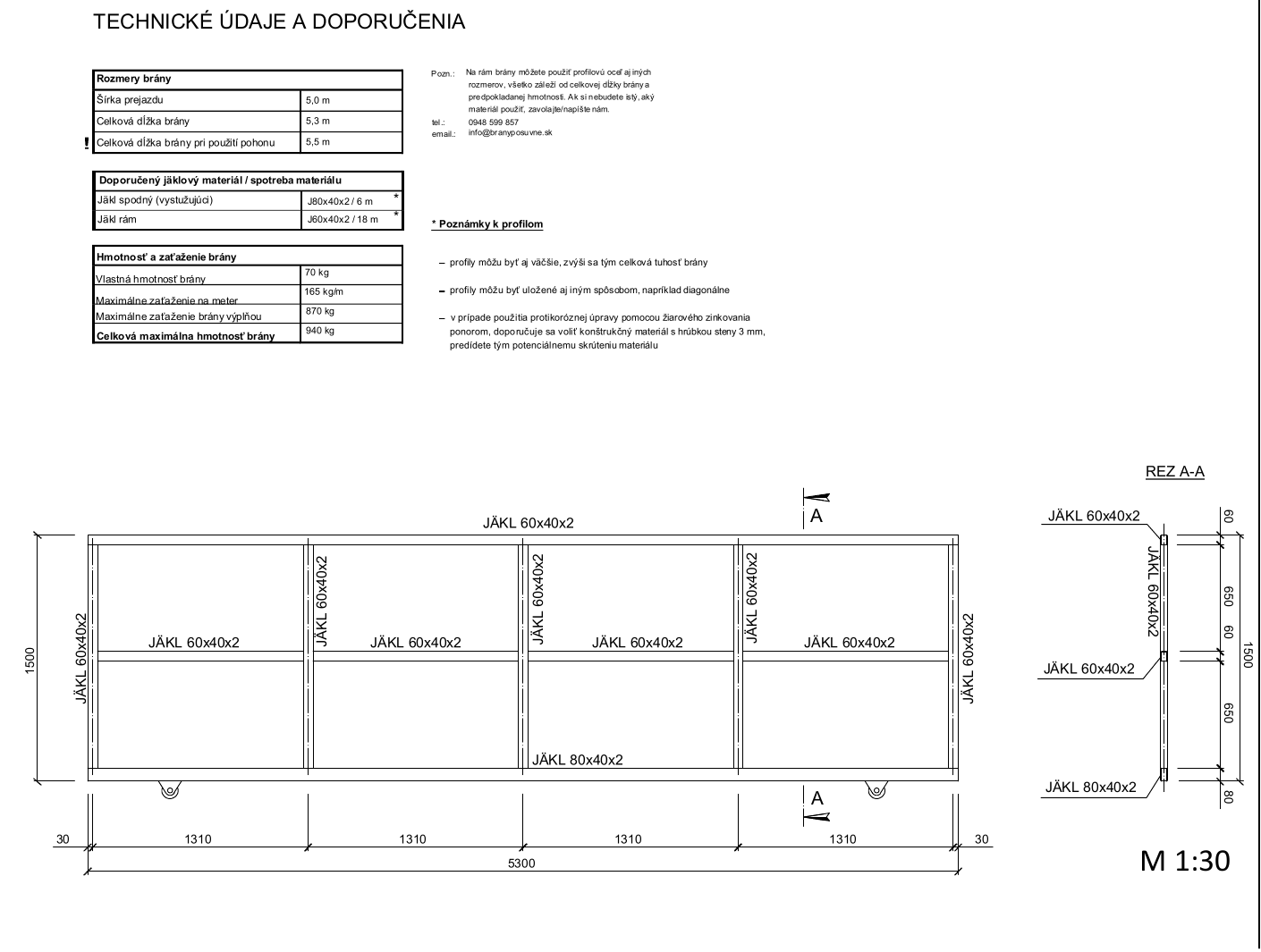

Koľajová brána so svetlou šírkou prejazdu 5,0 m
Kliknutím otvoríte kompletný výkres v plnom rozlíšení.
- Celková dĺžka brány 5,3 m
- S pohonom 5,5 m
- Spodný profil J80 × 40 × 2 / 6 m
- Rám J60 × 40 × 2 / 18 m
- Vlastná hmotnosť 70 kg
- Max. zaťaženie na meter 165 kg/m
- Max. hmotnosť výplne 870 kg
- Celková max. hmotnosť 940 kg

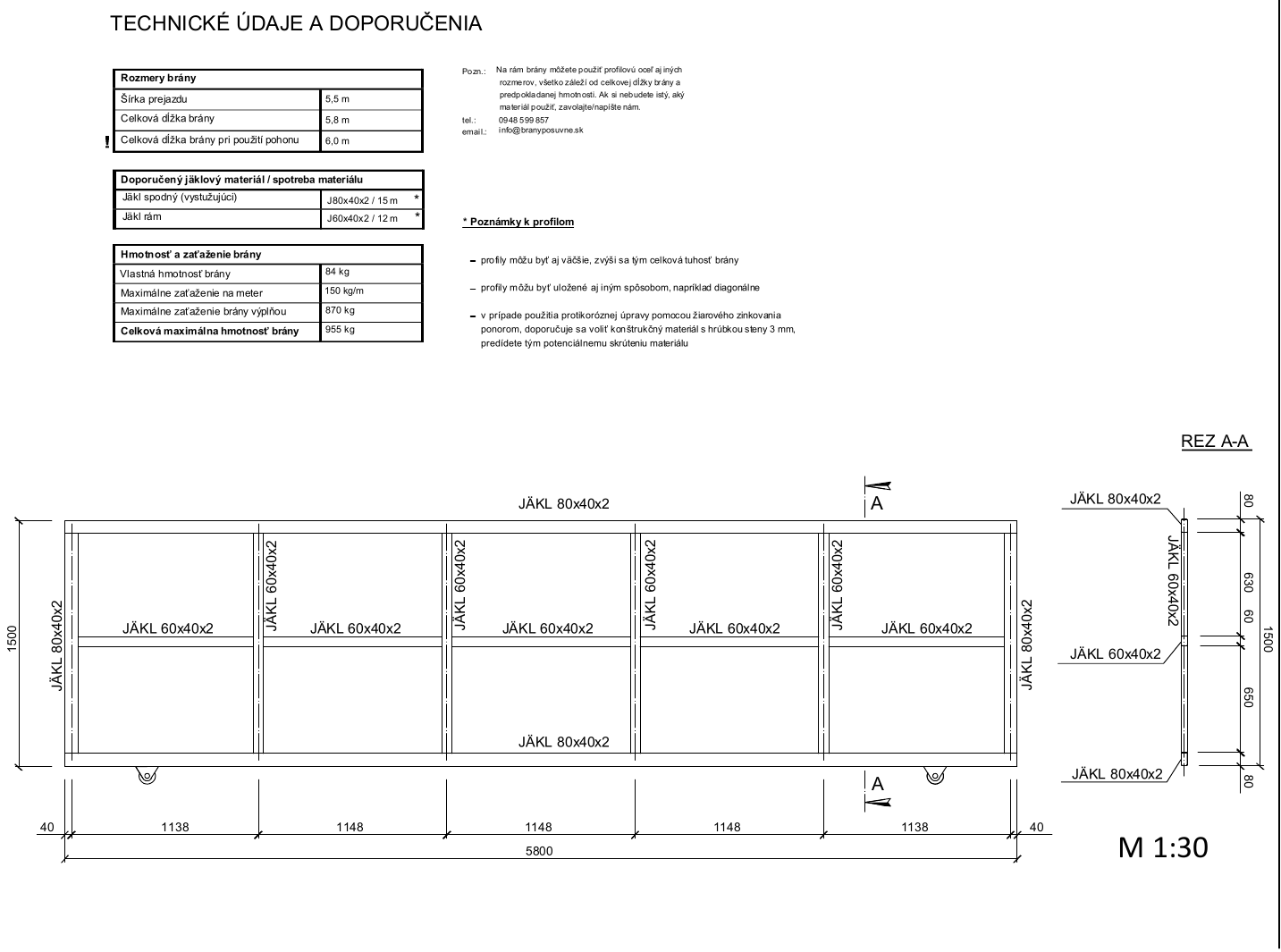

Koľajová brána so svetlou šírkou prejazdu 5,5 m
Kliknutím otvoríte kompletný výkres v plnom rozlíšení.
- Celková dĺžka brány 5,8 m
- S pohonom 6,0 m
- Profily J80 × 40 × 2 15 m
- Profily J60 × 40 × 2 12 m
- Vlastná hmotnosť 84 kg
- Max. zaťaženie na meter 150 kg/m
- Max. hmotnosť výplne 870 kg
- Celková max. hmotnosť 955 kg

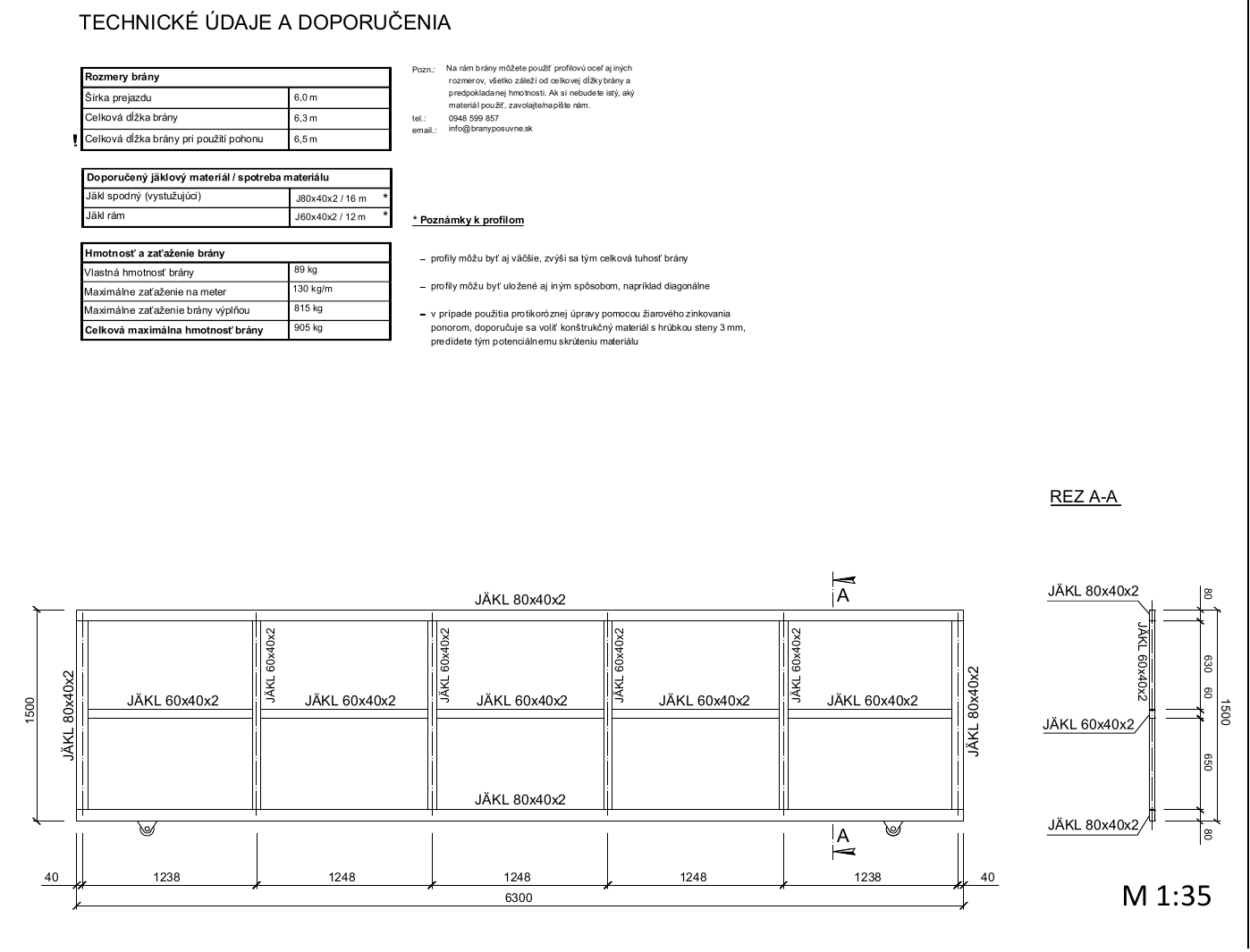

Koľajová brána so svetlou šírkou prejazdu 6,0 m
Kliknutím otvoríte kompletný výkres v plnom rozlíšení.
- Celková dĺžka brány 6,3 m
- S pohonom 6,5 m
- Profily J80 × 40 × 2 16 m
- Profily J60 × 40 × 2 12 m
- Vlastná hmotnosť 89 kg
- Max. zaťaženie na meter 130 kg/m
- Max. hmotnosť výplne 815 kg
- Celková max. hmotnosť 905 kg

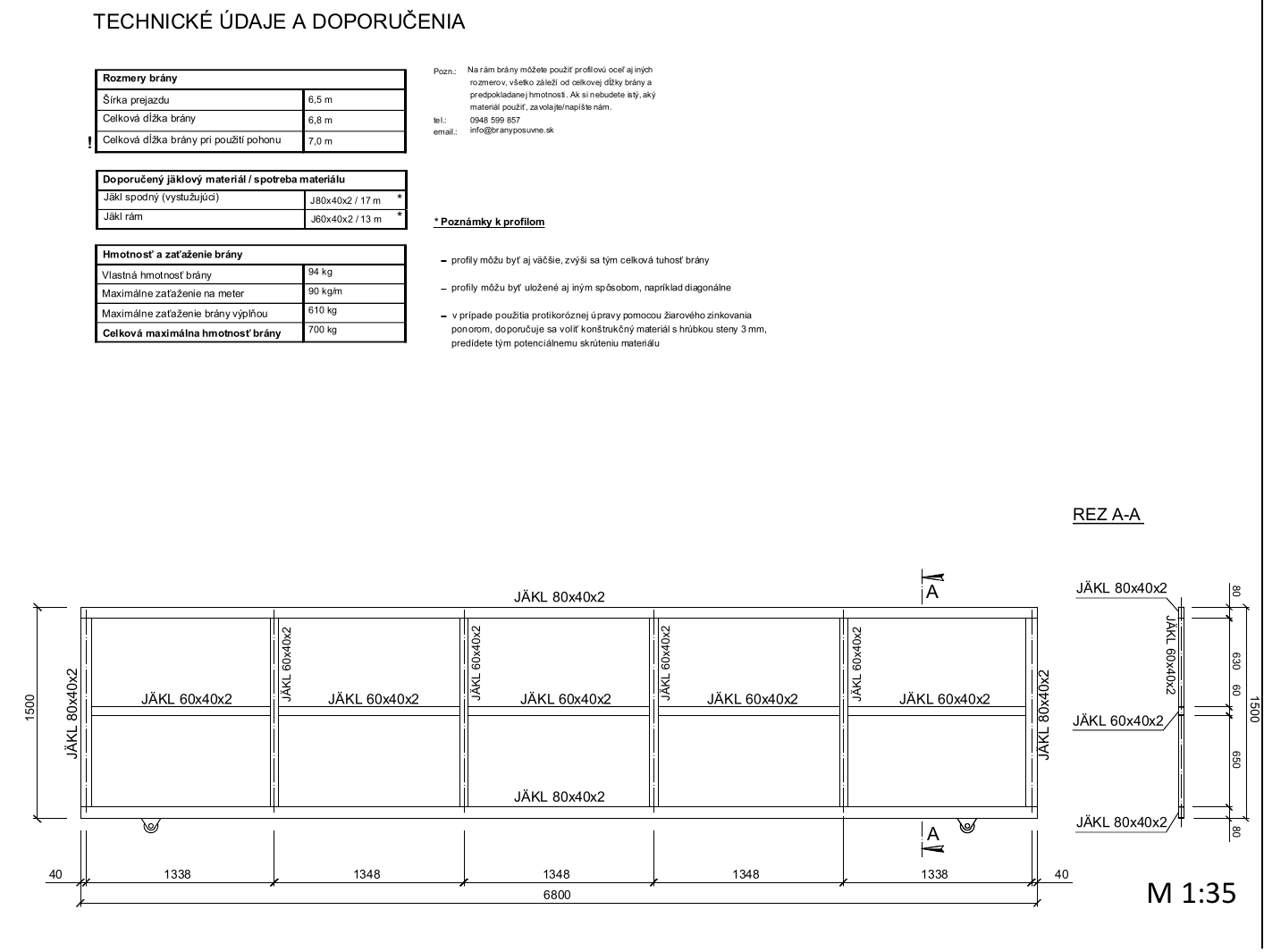

Koľajová brána so svetlou šírkou prejazdu 6,5 m
Kliknutím otvoríte kompletný výkres v plnom rozlíšení.
- Celková dĺžka brány 6,8 m
- S pohonom 7,0 m
- Profily J80 × 40 × 2 17 m
- Profily J60 × 40 × 2 13 m
- Vlastná hmotnosť 94 kg
- Max. zaťaženie na meter 90 kg/m
- Max. hmotnosť výplne 610 kg
- Celková max. hmotnosť 700 kg
Uvedené rozmery sú vzorové. Profily môžu byť väčšie alebo uložené aj diagonálne. Pri žiarovom zinkovaní ponorom zdrojový manuál odporúča materiál s hrúbkou steny 3 mm, aby sa znížilo riziko skrútenia rámu.
Hodnoty hmotnosti a zaťaženia nepredstavujú statický posudok konkrétnej brány. Pri ťažkej plnej výplni, veternom mieste, atypickej výške alebo rozmere si nechajte preveriť rám, kolieska, koľajnicu, kotvenie aj pohon.
Jednoduchší výber sady komponentov
Hotová sada spája koľajnicu, kolieska, dorazy a vedenie podľa šírky prejazdu. Vyberajte podľa prejazdu, vyhotovenia a toho, či má sada obsahovať aj pohon.
Štandard označuje sady s kovovými komponentmi povrchovo chránenými zinkovaním. INOX označuje antikorové kovové komponenty z nehrdzavejúcej ocele. Nekovové časti, napríklad nylonové rolky, zostávajú podľa konkrétnej sady. Pri sadách s pohonom je jeho typ uvedený priamo v tabuľke.
| Sada / šírka prejazdu | Vyhotovenie | Pohon v sade |
|---|---|---|
| Sada do 3,0 m | Štandard | Bez pohonu |
| Sada do 4,5 m | Štandard | Bez pohonu |
| Sada do 6,5 m | Štandard | Bez pohonu |
| Sada do 3,0 m | Štandard | NICE Road 400 |
| Sada do 4,5 m | Štandard | NICE Robus RBS400 |
| Sada do 6,5 m | Štandard | NICE Robus RBS600 |
| Sada do 3,0 m | INOX | Bez pohonu |
| Sada do 4,5 m | INOX | Bez pohonu |
| Sada do 6,5 m | INOX | Bez pohonu |
Typ koliesok a vedenia zvoľte na produktovej stránke podľa spôsobu montáže a výplne brány. Presné zloženie, dostupné varianty, cenu a skladovosť vždy overte pri konkrétnej sade.
Kompletná aktuálna ponuka: sady koľajových brán.
Nenašli ste odpoveď? Zavolajte nám
Ak ste nenašli informáciu, ktorú hľadáte, napíšte nám na [email protected] alebo zavolajte na 0948 599 857. Poradíme Vám s výberom komponentov pre konkrétnu koľajovú bránu.
Údaje, ktoré potrebujeme na to, aby sme vám vybrali vhodné výrobky
- svetlú šírku prejazdu a celkový priestor na otvorenie,
- rozmery celého krídla a odhad hmotnosti s výplňou,
- či má byť koľajnica priskrutkovaná alebo zabetónovaná,
- fotografiu alebo náčrt miesta a informáciu o type podkladu,
- či bude brána ručná alebo s pohonom.
Vypracoval Ing. Ján Kubíček.
