Zapojenie fotobuniek do pohonu NICE Robus RBS
Pohony Robus RBS používajú technológiu BlueBUS, takže sú kompatibilné s fotobunkami podporujúcimi túto technológiu. Robus RBS okrem toho podporuje aj klasické relé fotobunky.
Fotobunky sú vždy v páre vysielač TX+prijímač RX. Fotobunky sa delia na tri druhy:
- Obe fotobunky káblové (vysielač TX aj prijímač RX). Najpoužívanejšie modely sú EPMB a EPSB, ďalej EPLB, F210B, prípadne staré už nedostupné MOFB.
- Jedna fotobunka káblová, druhá fotobunka bezdrôtová na baterku. Model FT210B.
- Obe fotobunky bezdrôtové. Model EPMOW v kombinácii so zariadením IBW.
Pred samotným zapojením fotobuniek si odpojte pohon z napájania, po zapojení obnovte napájanie a vyhodnoťte pripojené zariadenia podržaním tlačidiel OPEN+STOP/SET, kým sa nerozblikajú diódy L1+L2, potom pustite.
Fotobunky s BlueBUS
Zapojenie celého systému BlueBUS je cez dvojžilové káble, kde kábel by mal byť 2x0,5m2. Pokiaľ používate na zapojenie internetové káble (FTP, UTP, STP, alebo akúkoľvek inú krútenú dvojlinku), prierez jednej žily sa pohybuje spravidla od 0,10 do 0,25 mm2. Doporučujeme preto zdvojiť zapojenie, čiže namiesto dvoch žíl zapojíte štyri - dve a dve. Inak sa môže stať, že kábel prepípnete a fotobunka bude blikať, ale aj tak bude blbnúť.
Zapojenie káblových fotobuniek
Zapojenie fotobuniek je cez dvojžilové káble paralelne do vstupu BlueBUS, kde nemusíte riešiť polaritu. Kľudne môžte zapojiť fotobunky obe do riadiacej jednotky, alebo dvojžilovým káblom z riadiacej jednotky do jednej fotobunky a odtiaľ dvojžilovým káblom do ďalšej.
| Zapojenie oboch fotobuniek do RJ | Zapojenie z RJ do jednej a odtiaľ do druhej |
|---|---|
 |
 |
Zapojenie fotobuniek jedna drôtová, druhá bezdrôtová
V princípe sa jedná iba o fotobunky NICE FT210B. Jedna fotobunka sa pripája cez dvojžilový kábel zo svorky BlueBUS na riadiacu jednotku na svorku BUS (BlueBUS) a druhá je baterková.
Zapojenie bezdrôtových fotobuniek
Pravodu je, že bezdrôtové fotobunky sa nezapájajú, keďže sú bezdrôtové. Zapája sa iba komunikátor IBW, s ktorým fotobunky komunikujú bezdrôtovo. Pre postup zapojenia pokračujte na Zapojenie a programovanie zariadenia NICE IBW s fotobunkami NICE EPMOW.
Fotobunky s relé
Pohony NICE Robus RBS podporujú aj technológiu klasického obvodového zapojenia, takže sú kompatibilné v princípe so všetkými relátkovými fotobunkami s napájaním 24V.
Riadiaca jednotka obsahuje funkciu FOTOTEST, ktorá zvyšuje spoľahlivosť bezpečnostných zariadení a umožňuje tak dosiahnuť „kategóriu II“ podľa normy EN 13849-1, čo sa týka celku riadiacej jednotky a bezpečnostných fotobuniek.
Zapojenie fotobuniek s relé, s funkciou fototest
Pre aktiváciu funkcie FOTOTEST je potrebné upraviť konfiguráciu pomocou kompatibilných wifi rozhraní a aplikácie MyNice Pro.
Pri zahájení každého manévra sú príslušné bezpečnostné zariadenia kontrolované a manéver sa spustí len ak je všetko v poriadku. Ak je výsledok testu negatívny (fotobunka zaslepená slnkom, skratované káble atď.), bude identifikovaná porucha a manéver nebude vykonaný.

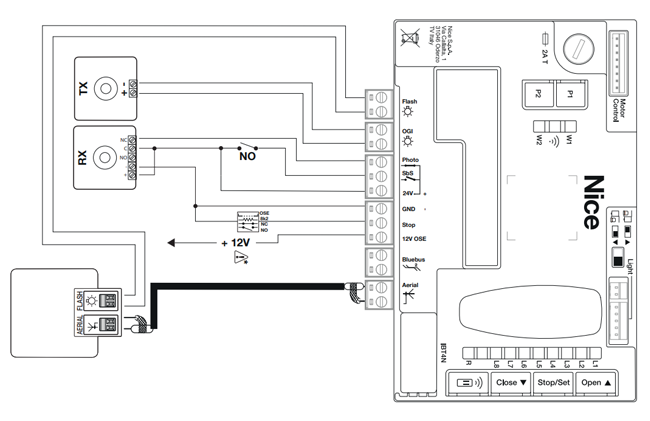

Schéma zapojenia s fotobunkami s relé s funkciou FOTOTEST:
Zapojenie fotobuniek s relé, bez funkcie fototest
Riadiaca jednotka má vyhradený vstup PHOTO, na ktorý je možné pripojiť rozpínací kontakt fotobuniek s relé. Na rozdiel od konfigurácie s „FOTOTESTOM“, sa manéver po príkaze vykoná bez kontroly platnosti signálu prichádzajúceho z fotobuniek, avšak pri zachovaní reaktivity na zmenu stavu vonkajších fotobuniek.

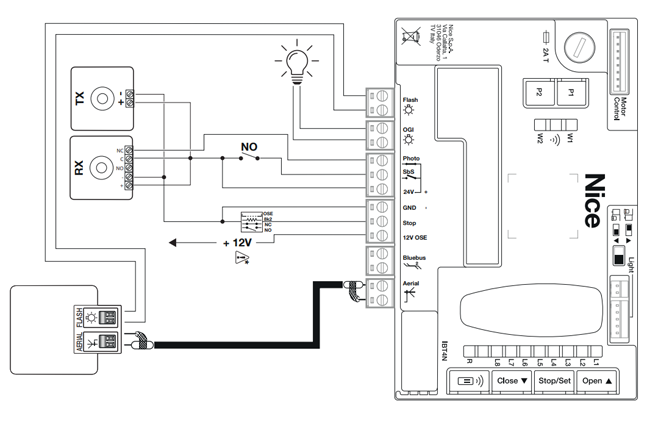

Schéma zapojenia s fotobunkami s relé bez FOTOTEST:
