Trubkové spojky na zábradlie a iné konštrukcie

Pozinkované spojky pre trubky 42,4, 48,3 a 60,3 mm

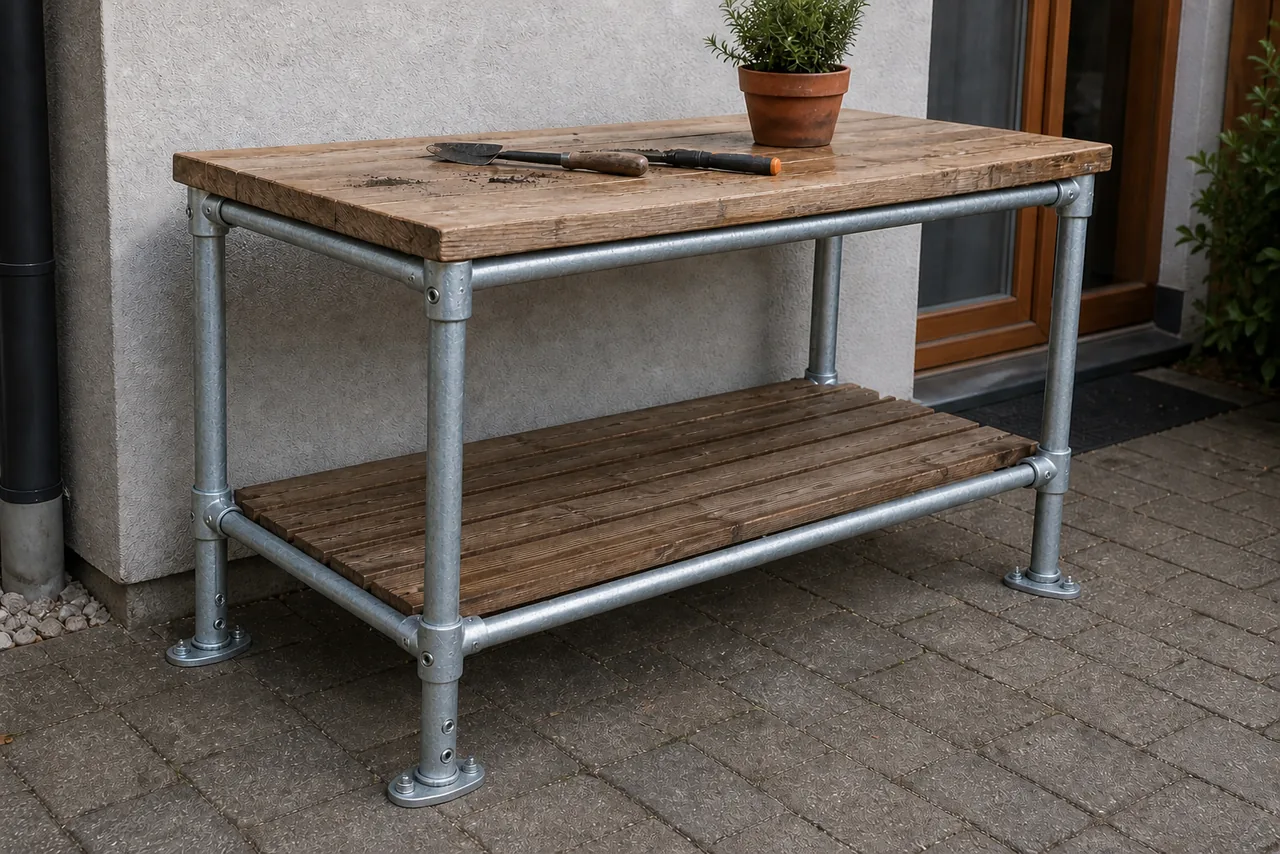

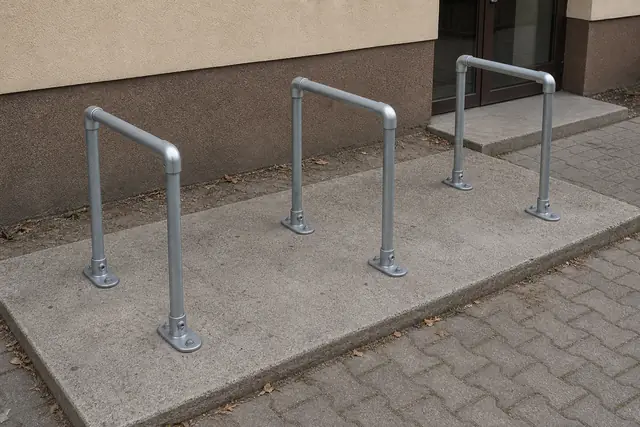

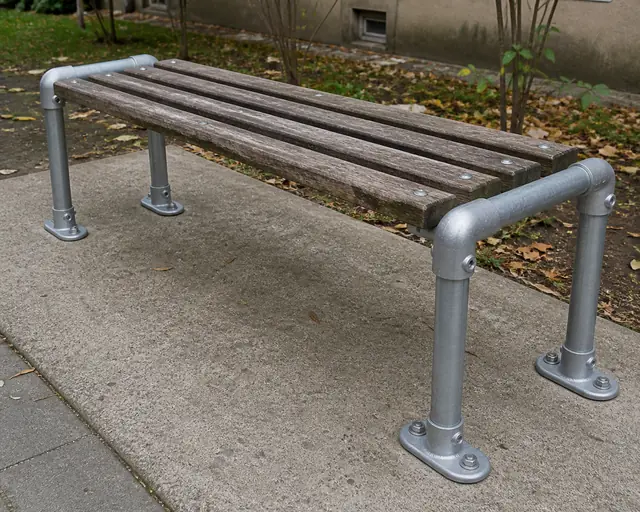

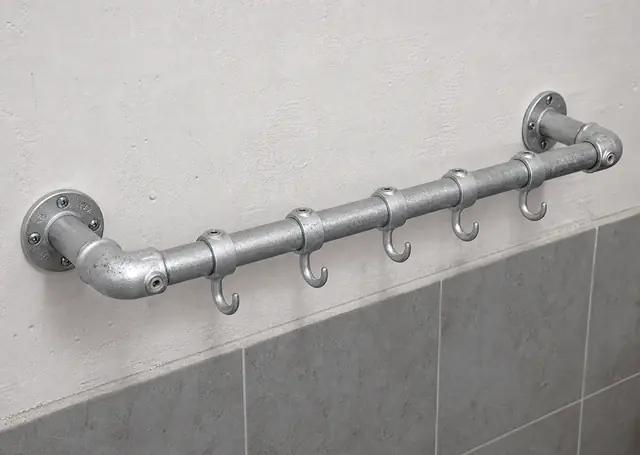

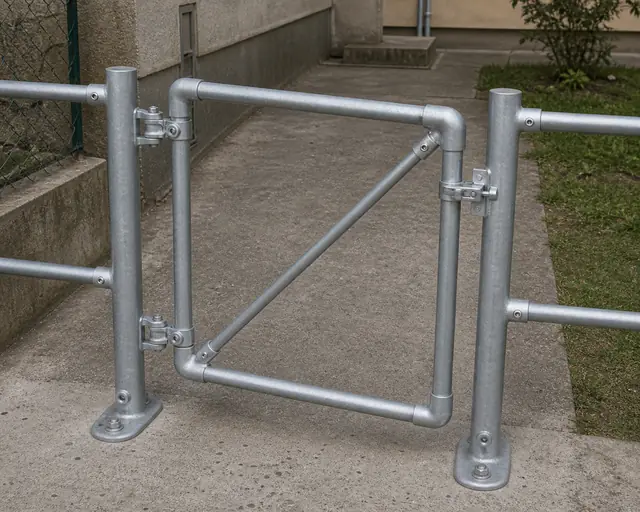

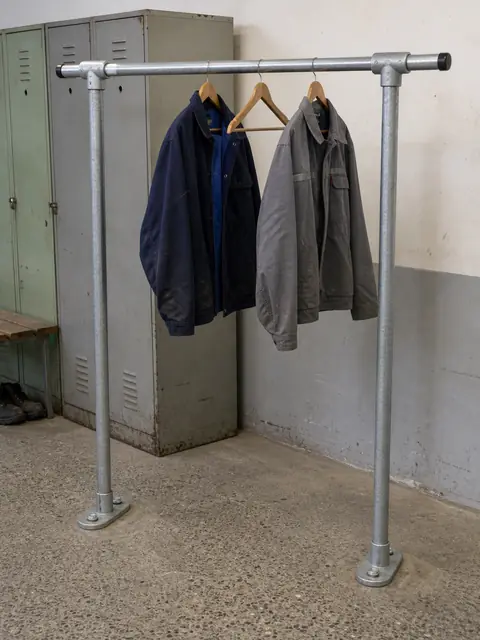

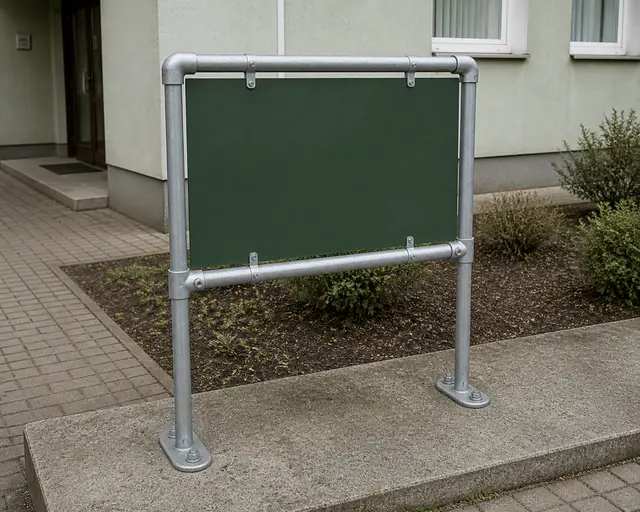

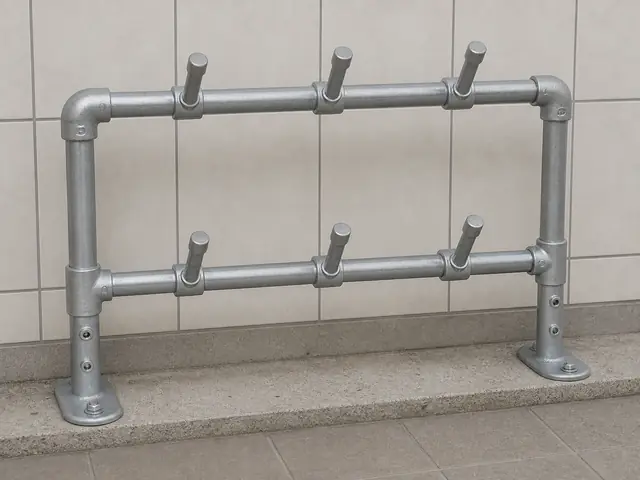

Vďaka systému spojok viete obyčajné pozinkované trubky premeniť na hotový výrobok - napríklad zábradlie, madlo, rám, stojan, lavičku alebo inú jednoduchú konštrukciu.

Nemusíte nič zvárať. Trubku si skrátite flexou na potrebnú dĺžku, odstránite otrepy, odkrytý rez ošetríte zinkovým náterom, zasuniete ju do správnej spojky a dotiahnete imbusákom. Keď budete chcieť zostavu neskôr rozšíriť alebo prerobiť, spojky povolíte a diely použijete znovu.

Rovnaký systém, označovaný aj ako tube fittings, sa používa aj pri väčších a náročnejších konštrukciách s vyššou požadovanou únosnosťou. Pri takom projekte sa konkrétne trubky, spojky, rozostupy a kotvenie vyberajú podľa technických podkladov pre danú zostavu. Pre bežné konštrukcie na domáce použitie nepotrebujete komplikovaný výpočet.

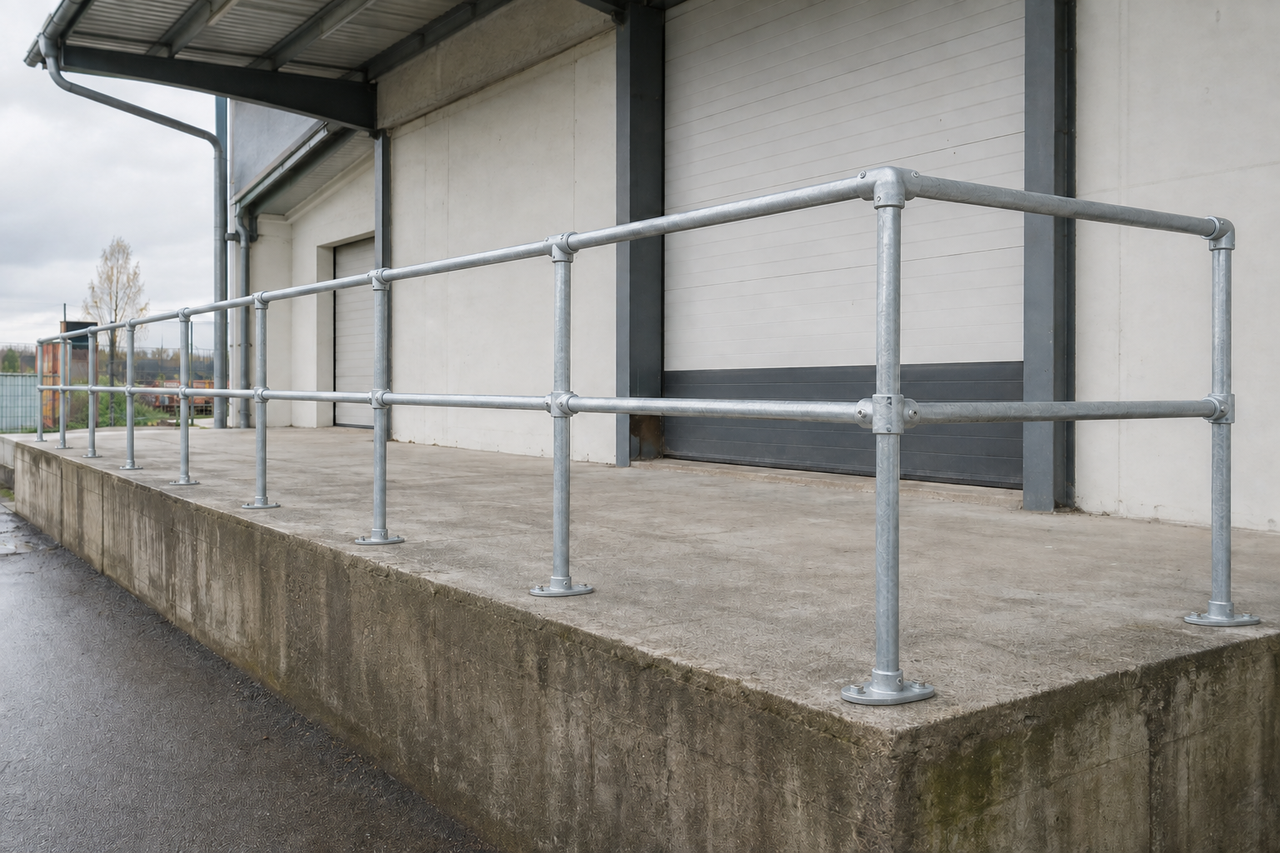

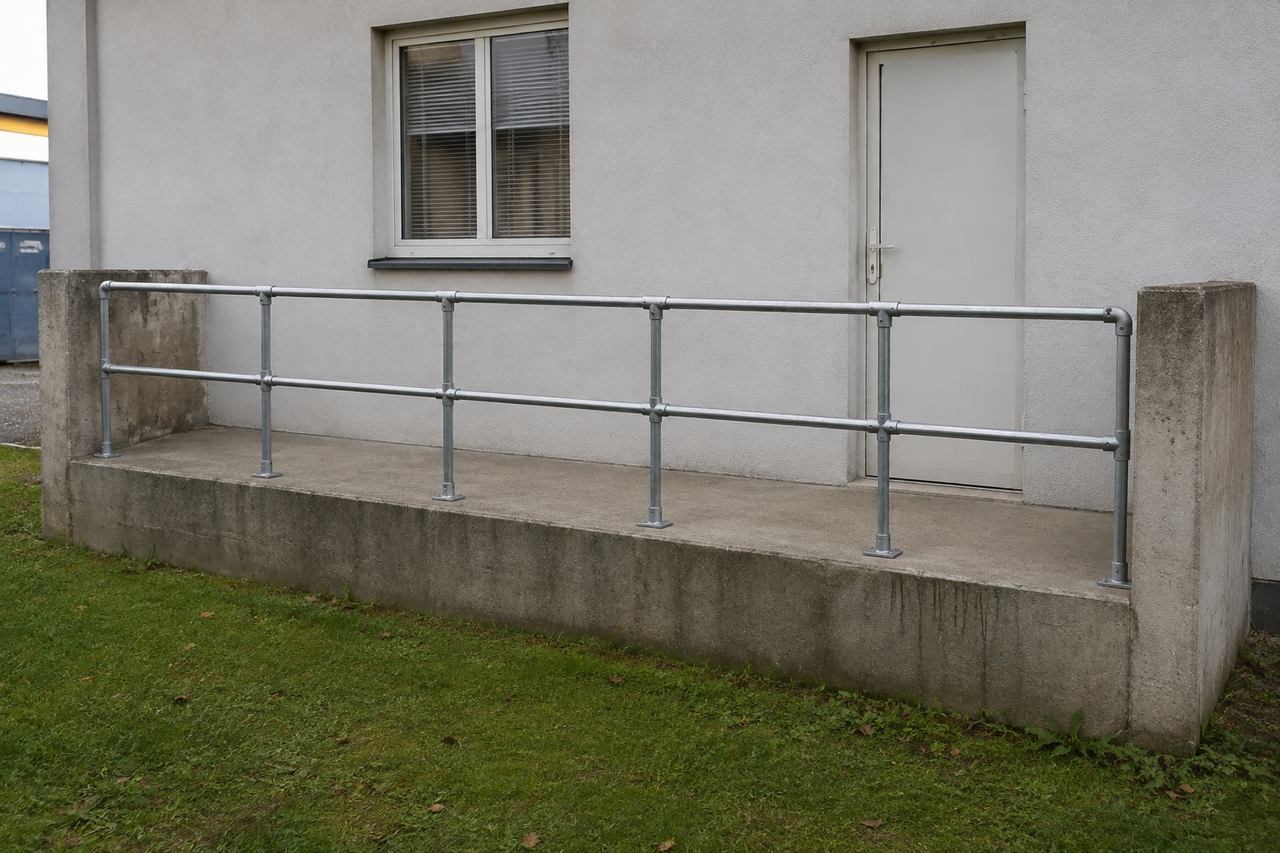

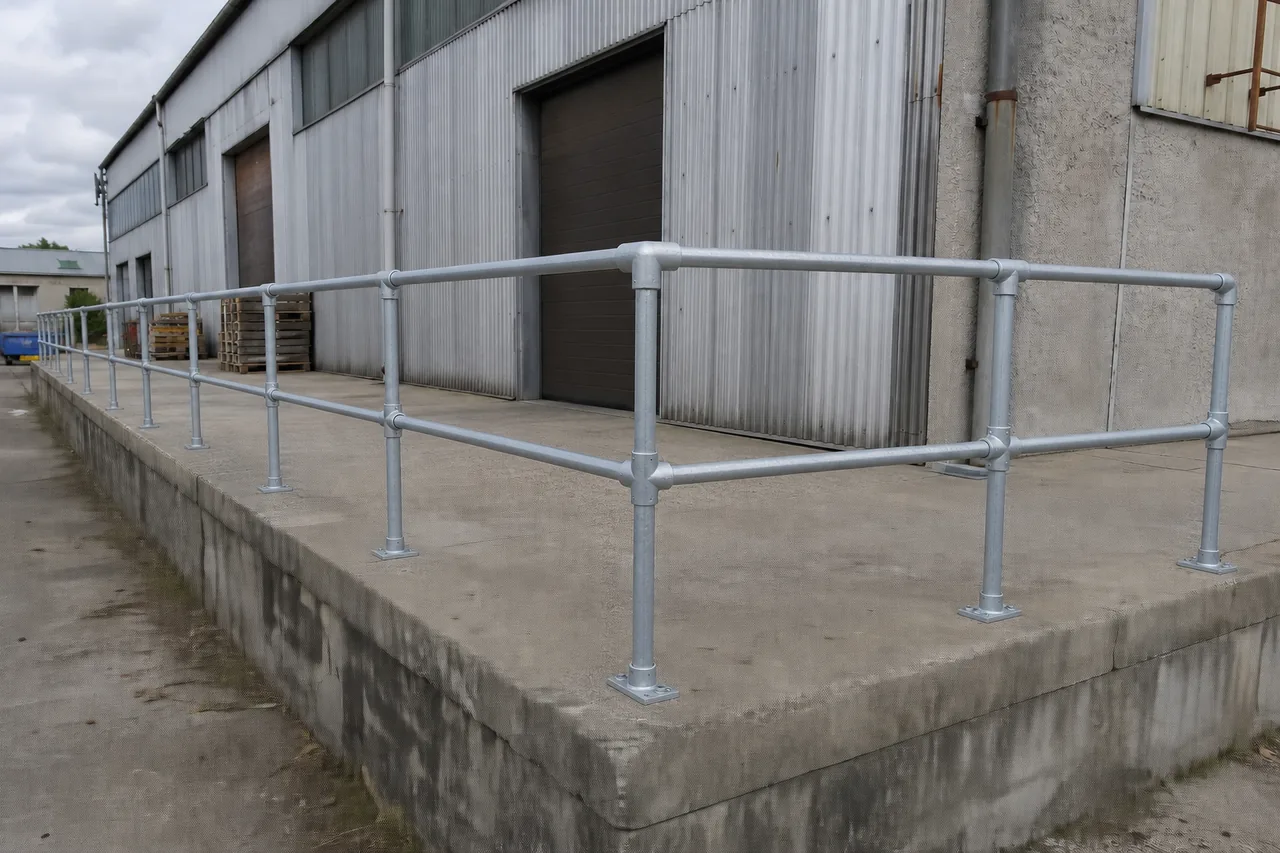

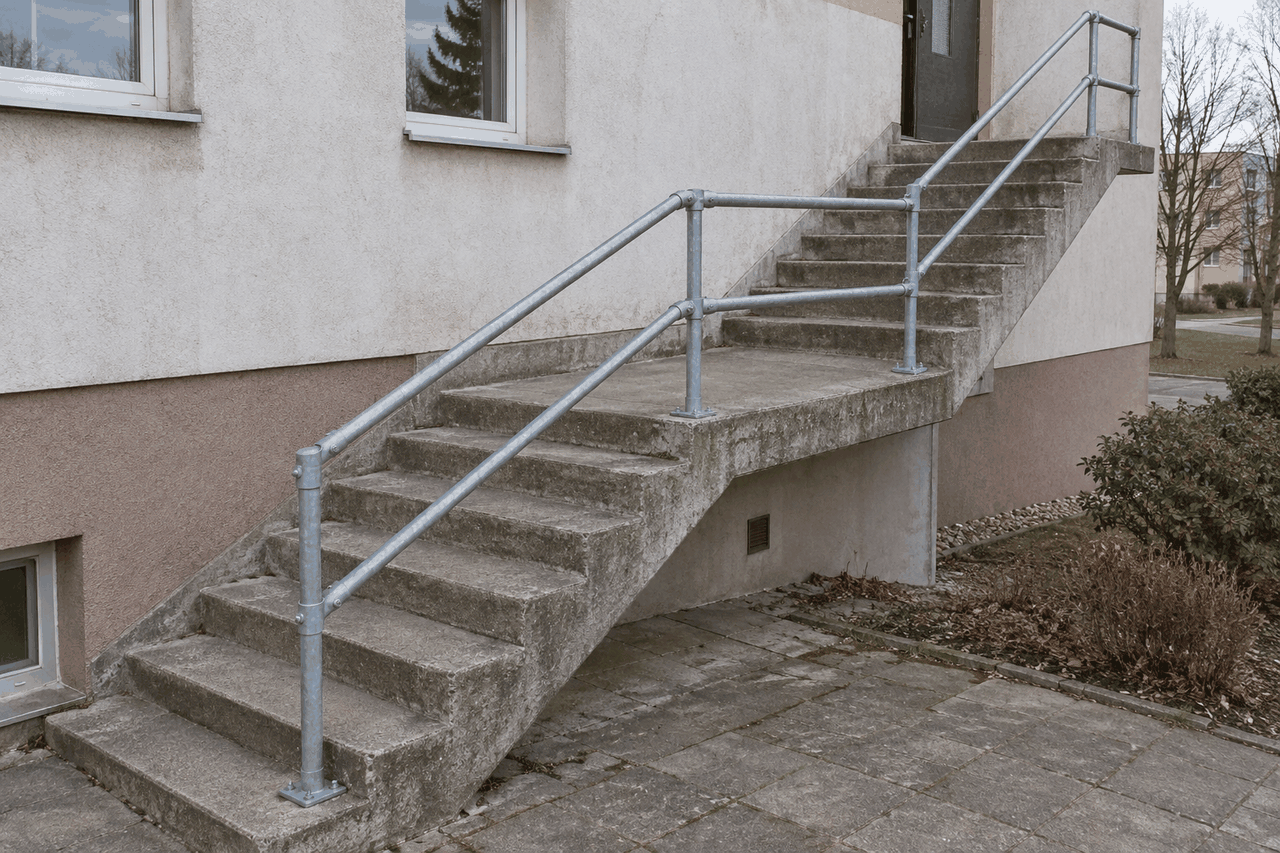

Trubkové zábradlie na betónovom podeste

Trubkové spojky bez zvárania

Každá spojka má jedno alebo viac hrdiel podľa toho, či potrebujete rovný spoj, roh, T-spoj, kríž alebo ukotvenie. Narezanú trubku zasuniete do hrdla, celú zostavu si dorovnáte a až potom dotiahnete imbusové skrutky.

Na bežnú montáž potrebujete meter, fixku, flexu alebo inú vhodnú pílu na kov, pilník na odstránenie otrepov a imbusový kľúč. Pri kotvení do betónu si pripravte aj vŕtačku a kotvy podľa podkladu.

Skúšky a technické hodnoty spojok

Trubkové spojky prešli v rámci certifikácie TÜV SÜD ťahovými aj ohybovými skúškami. Pri skúškach bol použitý bezpečnostný súčiniteľ 2,0. Telá spojok sú z temperovanej liatiny podľa EN 1562.

Maximálne ťahové zaťaženie vyjadruje odolnosť konkrétneho typu spojky proti sile pôsobiacej v osi trubky. Maximálny ohybový moment vyjadruje odolnosť spoja proti ohýbaniu. Tieto hodnoty nepredstavujú nosnosť celého zábradlia alebo celej konštrukcie.

Hodnoty v tabuľke sú určené pre oceľovú trubku 42,3/42,4 × 2 mm. Výsledná únosnosť hotovej konštrukcie závisí aj od rozostupov, kotvenia, podkladu a smeru zaťaženia.

Spojka Max. ťahové
zaťaženie		 Max. ohybový
moment		 Uťahovací
moment
ST-T6-D-ZN 5,15 kN, cca 526 kg 0,85 kNm 39 Nm
ST-T2-D-ZN 5,15 kN, cca 526 kg 0,85 kNm 39 Nm
ST-T4-D-ZN 5,15 kN, cca 526 kg 0,85 kNm 39 Nm
ST-T22-D-ZN 5,15 kN, cca 526 kg 0,85 kNm 39 Nm
ST-T12-D-ZN 6,76 kN, cca 690 kg 0,85 kNm 39 Nm
ST-T18-D-ZN 5,15 kN, cca 526 kg 0,85 kNm 39 Nm
ST-T20-D-ZN 5,15 kN, cca 526 kg 0,85 kNm 39 Nm
ST-T24-D-ZN 2,58 kN, cca 263 kg 0,68 kNm 39 Nm

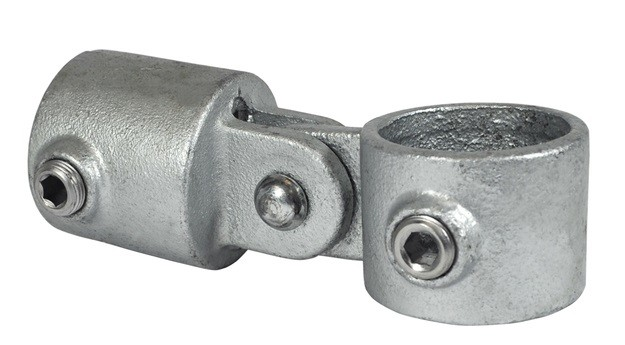

ST-T44-D-ZN 4,19 až 5,15 kN, cca 427 až 526 kg 0,85 kNm 39 Nm

Aké priemery trubiek máme v ponuke

Pri pozinkovaných kovových spojkách pre okrúhle trubky máme tri veľkostné rady: 42,4 mm, 48,3 mm a 60,3 mm. Rozmer znamená vonkajší priemer trubky.

Spojky pre trubku Ø 48,3 mm

Ďalšia veľkosť pre zábradlia, rámy a stojany. Vyberiete si rovné a rohové spoje, šikmé diely na rampy a schody aj bočné kotvenie či podpery madla. Pod jednotlivými riešeniami nájdete príslušné kódy a fotografie pre tento priemer.

Pozrieť spojky 48,3 mm

Priemer trubky musí zodpovedať konkrétnej spojke. Vyberajte diely pre rovnaký vonkajší priemer: 42,4, 48,3 alebo 60,3 mm. Väčšia spojka sa nestáva vhodnou pre menšiu trubku silnejším dotiahnutím skrutky.

Alternatíva k okrúhlym trubkám: spojky pre jokel

Ak vám viac vyhovuje štvorcový profil, v ponuke máme aj pozinkované spojky pre jokel 25 × 25 mm a 40 × 40 mm. Bez zvárania z nich zostavíte zábradlie, rám, regál alebo inú konštrukciu rovnakým princípom: profil zasuniete a spoj zaistíte imbusovou skrutkou.

Príklad použitia pre trubku 42,4 mm: jednoduché zábradlie

Na rovný dvojradový diel potrebujete päť základných funkcií: horné kolená na koncoch, T-spojky pre stredové trubky, stredový horný spoj, stredový kríž a pätku pre každý stĺpik.

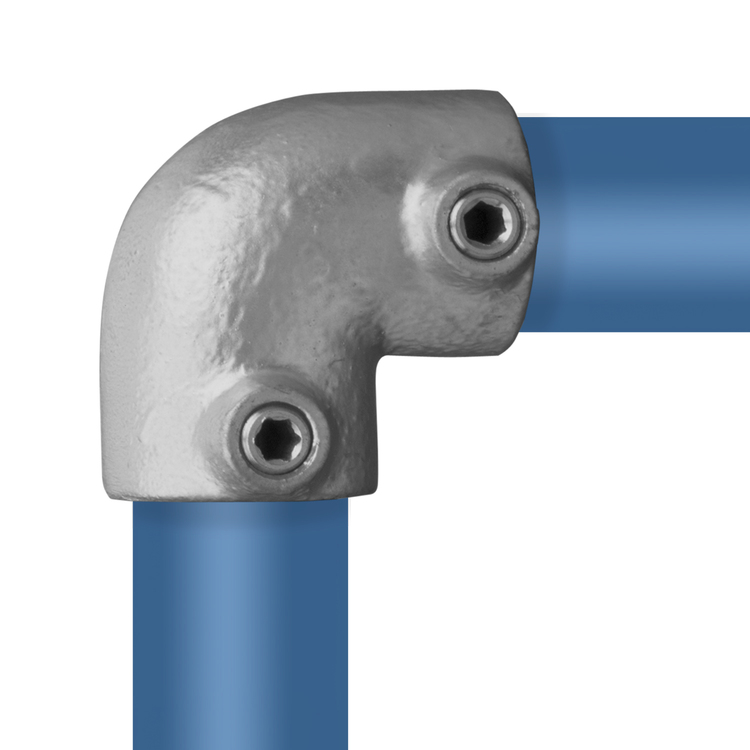

Spojka ST-T6 tvar L pre trubku 42,4 mm Koleno 90° ST-T6-D-ZN

Ukončí hornú trubku na koncovom stĺpiku. Dve osi, dve obsadené hrdlá.

 Pozrieť ST-T6

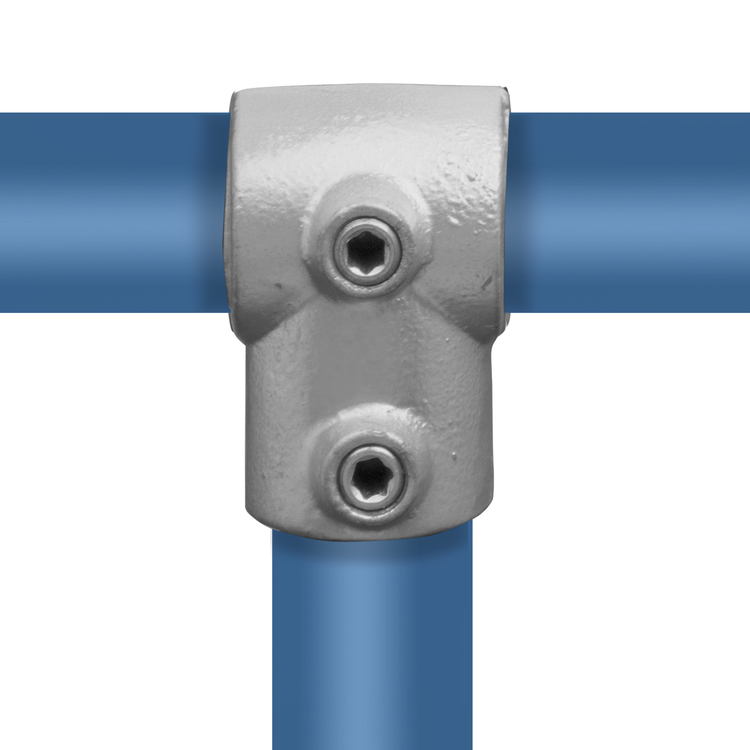

Spojka ST-T2 úzke T pre trubku 42,4 mm Úzke T ST-T2-D-ZN

Pripojí stredovú vodorovnú trubku ku koncovému stĺpiku.

 Pozrieť ST-T2

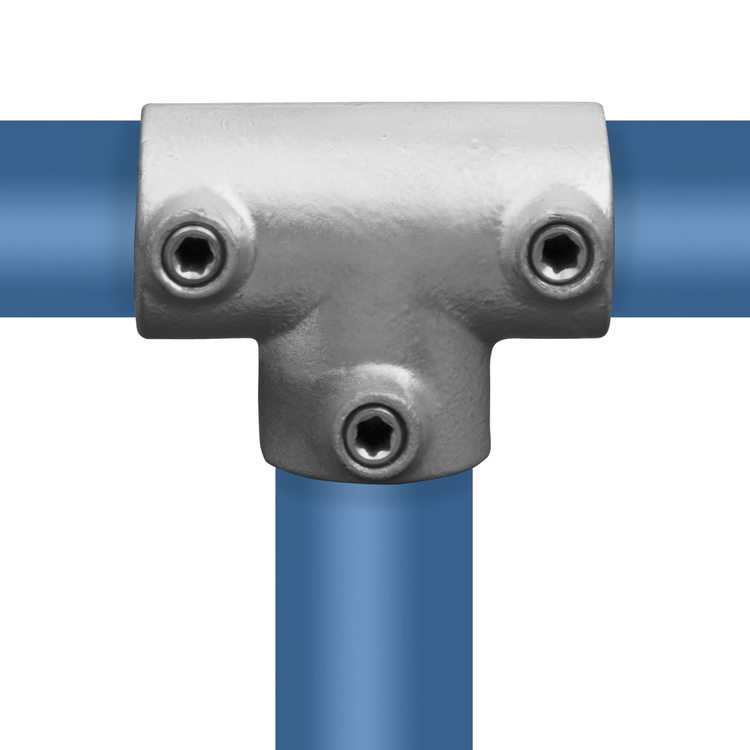

Spojka ST-T4 široké T pre trubku 42,4 mm Široké T ST-T4-D-ZN

Stredový horný uzol. Dlhšie vodorovné telo umožní zaistiť ľavý aj pravý diel trubky samostatne.

 Pozrieť ST-T4

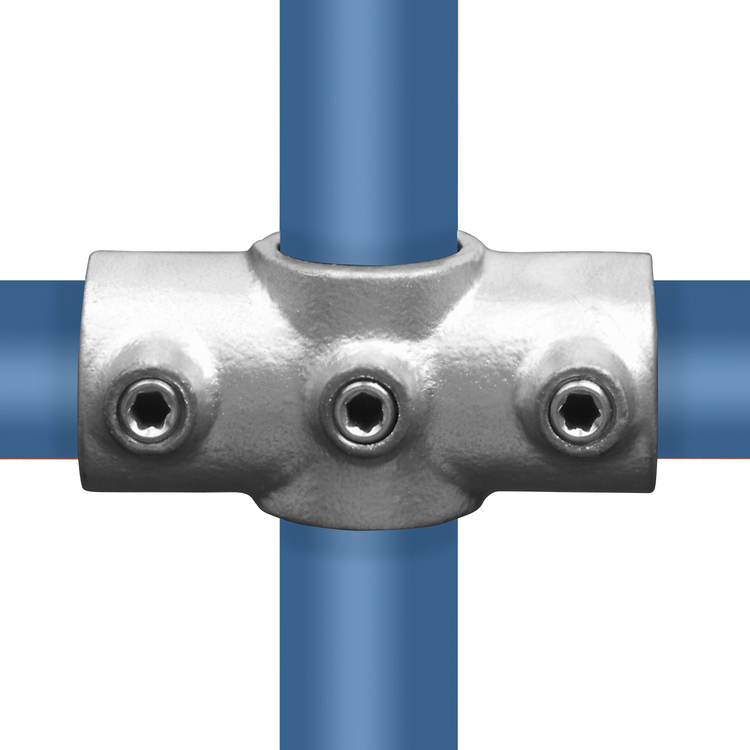

Krížová spojka ST-T22 pre trubku 42,4 mm Dvojhrdlový kríž ST-T22-D-ZN

Spája dve stredové trubky. Zvislý stĺpik prechádza spojkou neprerušený.

 Pozrieť ST-T22

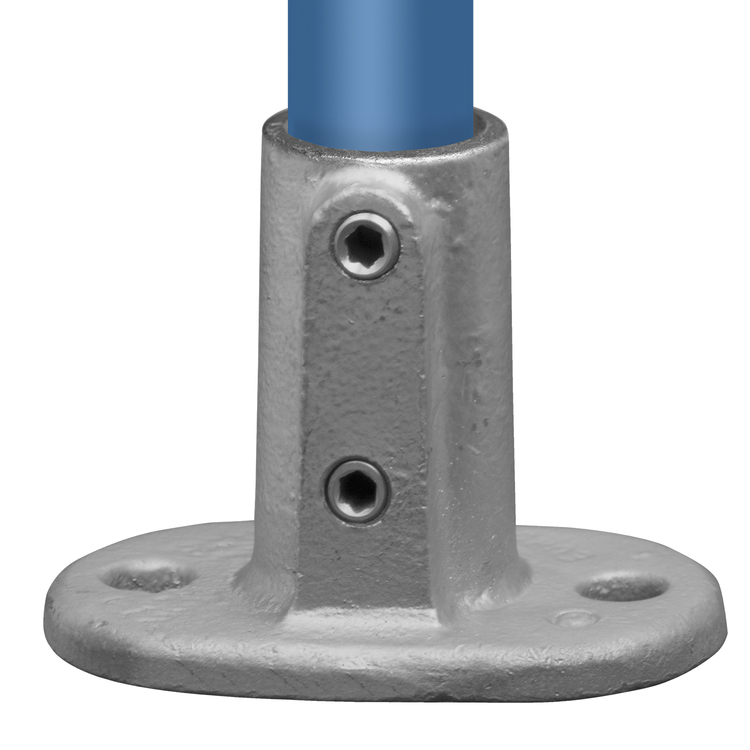

Dvojotvorová pätka ST-T12 pre trubku 42,4 mm Konštrukčná pätka ST-T12-D-ZN

Upevní stĺpik k pevnému podkladu. Na jeden stĺpik patrí jedna pätka a dve kotvy.

 Pozrieť ST-T12

Spojky, ktoré budete potrebovať pre jednoduchý diel zábradlia

Príklad nižšie má dve rovné polia a tri stĺpiky. Zo schémy jednoducho odčítate, ktorá spojka patrí na koniec, ktorá do stredu a koľko pätiek treba objednať.

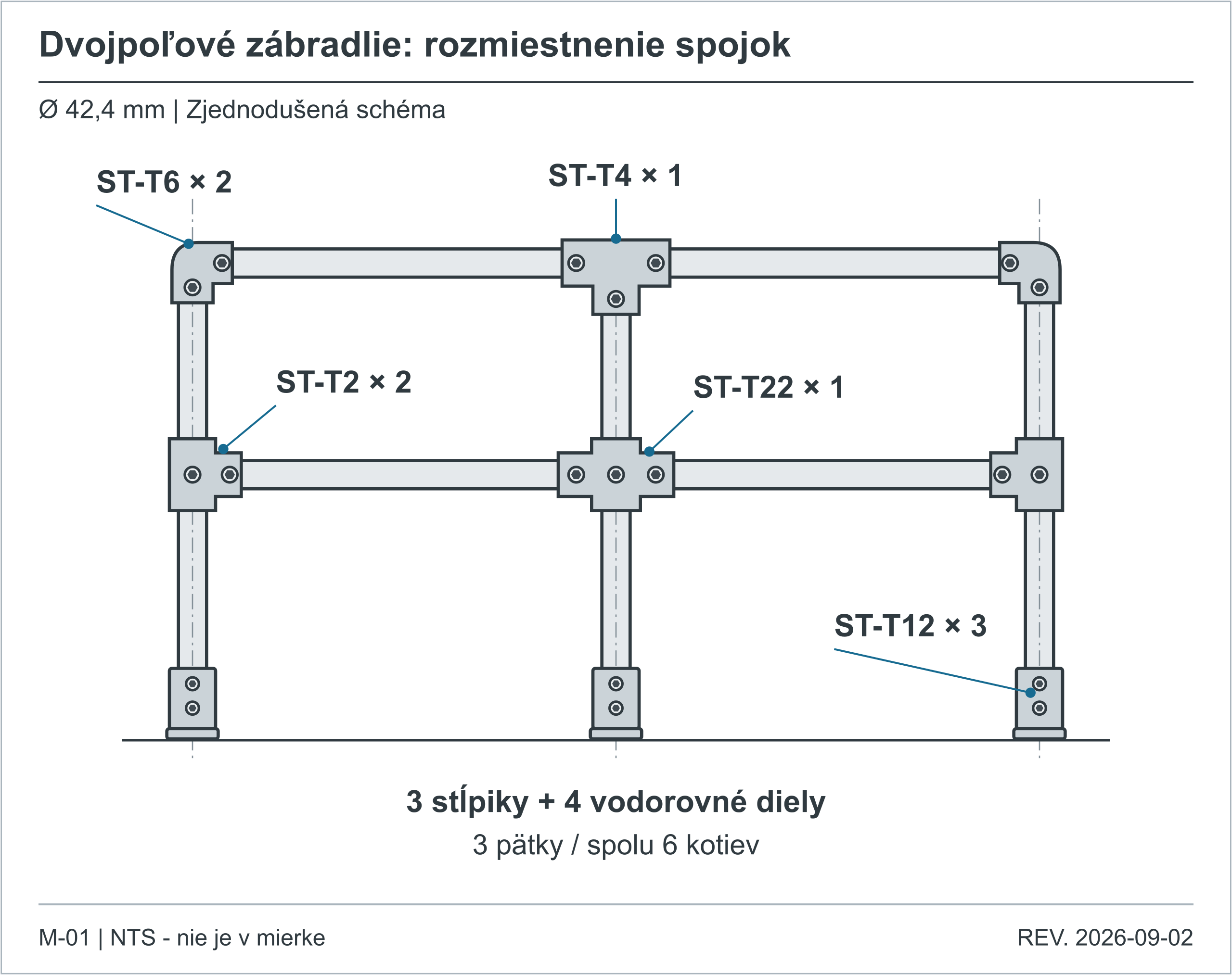

Schéma dvojpoľovej zostavy s kódmi ST-T6, ST-T2, ST-T4, ST-T22 a ST-T12

Spojky k tomuto riešeniu

Pre zobrazené dva polia: 2× horné koleno, 2× stredové T, 1× horné T, 1× stredový kríž a 3× pätka. Rovnaké počty platia pre zvolenú veľkostnú radu.

Vyberte jeden priemer pre celú zostavu.
ST-T6-D-ZN – Horné koncové koleno pre trubku 42,4 mm Horné koncové koleno · Ø 42,4 mm
ST-T6-D-ZN
Ukončenie hornej trubky na koncovom stĺpiku.
ST-T6-E-ZN - Horné koncové koleno pre trubku 48,3 mmHorné koncové koleno · Ø 48,3 mm
ST-T6-E-ZN
Ukončenie hornej trubky na koncovom stĺpiku.
ST-T6-F-ZN – Horné koncové koleno pre trubku 60,3 mm Horné koncové koleno · Ø 60,3 mm
ST-T6-F-ZN
Ukončenie hornej trubky na koncovom stĺpiku.
ST-T2-D-ZN – Stredové koncové T pre trubku 42,4 mm Stredové koncové T · Ø 42,4 mm
ST-T2-D-ZN
Koniec stredovej priečky; stĺpik prechádza spojkou.
ST-T2-E-ZN - Stredové koncové T pre trubku 48,3 mmStredové koncové T · Ø 48,3 mm
ST-T2-E-ZN
Koniec stredovej priečky; stĺpik prechádza spojkou.
ST-T2-F-ZN – Stredové koncové T pre trubku 60,3 mm Stredové koncové T · Ø 60,3 mm
ST-T2-F-ZN
Koniec stredovej priečky; stĺpik prechádza spojkou.
ST-T4-D-ZN – Horné priebežné T pre trubku 42,4 mm Horné priebežné T · Ø 42,4 mm
ST-T4-D-ZN
Samostatné hrdlo pre ľavú a pravú hornú trubku.
ST-T4-E-ZN - Horné priebežné T pre trubku 48,3 mmHorné priebežné T · Ø 48,3 mm
ST-T4-E-ZN
Samostatné hrdlo pre ľavú a pravú hornú trubku.
ST-T4-F-ZN – Horné priebežné T pre trubku 60,3 mm Horné priebežné T · Ø 60,3 mm
ST-T4-F-ZN
Samostatné hrdlo pre ľavú a pravú hornú trubku.
ST-T22-D-ZN – Stredový kríž pre trubku 42,4 mm Stredový kríž · Ø 42,4 mm
ST-T22-D-ZN
Dve stredové priečky sa stretávajú na priebežnom stĺpiku.
ST-T22-E-ZN - Stredový kríž pre trubku 48,3 mmStredový kríž · Ø 48,3 mm
ST-T22-E-ZN
Dve stredové priečky sa stretávajú na priebežnom stĺpiku.
ST-T22-F-ZN – Stredový kríž pre trubku 60,3 mm Stredový kríž · Ø 60,3 mm
ST-T22-F-ZN
Dve stredové priečky sa stretávajú na priebežnom stĺpiku.
ST-T12-D-ZN – Pätka stĺpika pre trubku 42,4 mm Pätka stĺpika · Ø 42,4 mm
ST-T12-D-ZN
Kotvenie na vodorovnom pevnom podklade.
ST-T12-E-ZN - Pätka stĺpika pre trubku 48,3 mmPätka stĺpika · Ø 48,3 mm
ST-T12-E-ZN
Kotvenie na vodorovnom pevnom podklade.
ST-T12-F-ZN – Pätka stĺpika pre trubku 60,3 mm Pätka stĺpika · Ø 60,3 mm
ST-T12-F-ZN
Kotvenie na vodorovnom pevnom podklade.

Každý bod v schéme má vlastný kód spojky. Podľa rovnakého princípu si viete rozpočítať aj dlhšiu zostavu. Otvoriť výkres v plnej veľkosti.

* Spojky v príklade majú označenie 42,4 mm a trubka v ponuke rozmer 42,3 × 2 mm. Ide o vzájomne kompatibilnú kombináciu; rozdiel vychádza zo spôsobu označovania výrobkov.

Rovnaký dvojpoľový diel zábradlia z trubiek 48,3 mm

Pre dve rovné polia a tri stĺpiky zostávajú počty spojok rovnaké. Všetky spojky však vyberte vo veľkosti 48,3 mm. Fotografie príslušných dielov sú pri schéme vyššie.

Spojka 48,3 mmPočetPoužitie
ST-T6-E-ZN2 ksHorné koncové kolená
ST-T2-E-ZN2 ksKonce stredových priečok
ST-T4-E-ZN1 ksHorný spoj na stredovom stĺpiku
ST-T22-E-ZN1 ksKríž na stredovom stĺpiku
ST-T12-E-ZN3 ksPätky troch stĺpikov

Doplňte trubku s vonkajším priemerom 48,3 mm: tri zvislé a štyri vodorovné diely. Dĺžky určite podľa zamerania a hĺbky zasunutia do spojok tejto veľkosti. K trom pätkám patria spolu šesť kotiev zvolených podľa podkladu a kotviacich otvorov.

Ako vypočítať dĺžku trubky medzi dvomi stĺpikmi

Dĺžku trubky nemerajte od vonkajších okrajov spojok, ale medzi osami stĺpikov. Od osovej vzdialenosti potom odpočítate korekciu ľavej a pravej spojky. Tak trubka po zasunutí skončí na správnom mieste v oboch hrdlách.

Na presné rovné rezy je vhodnejšia pásová alebo kotúčová píla na kov. Použiť môžete aj flexu. Po rezaní odstráňte otrepy a odkrytý rez ošetrite zinkovým náterom.

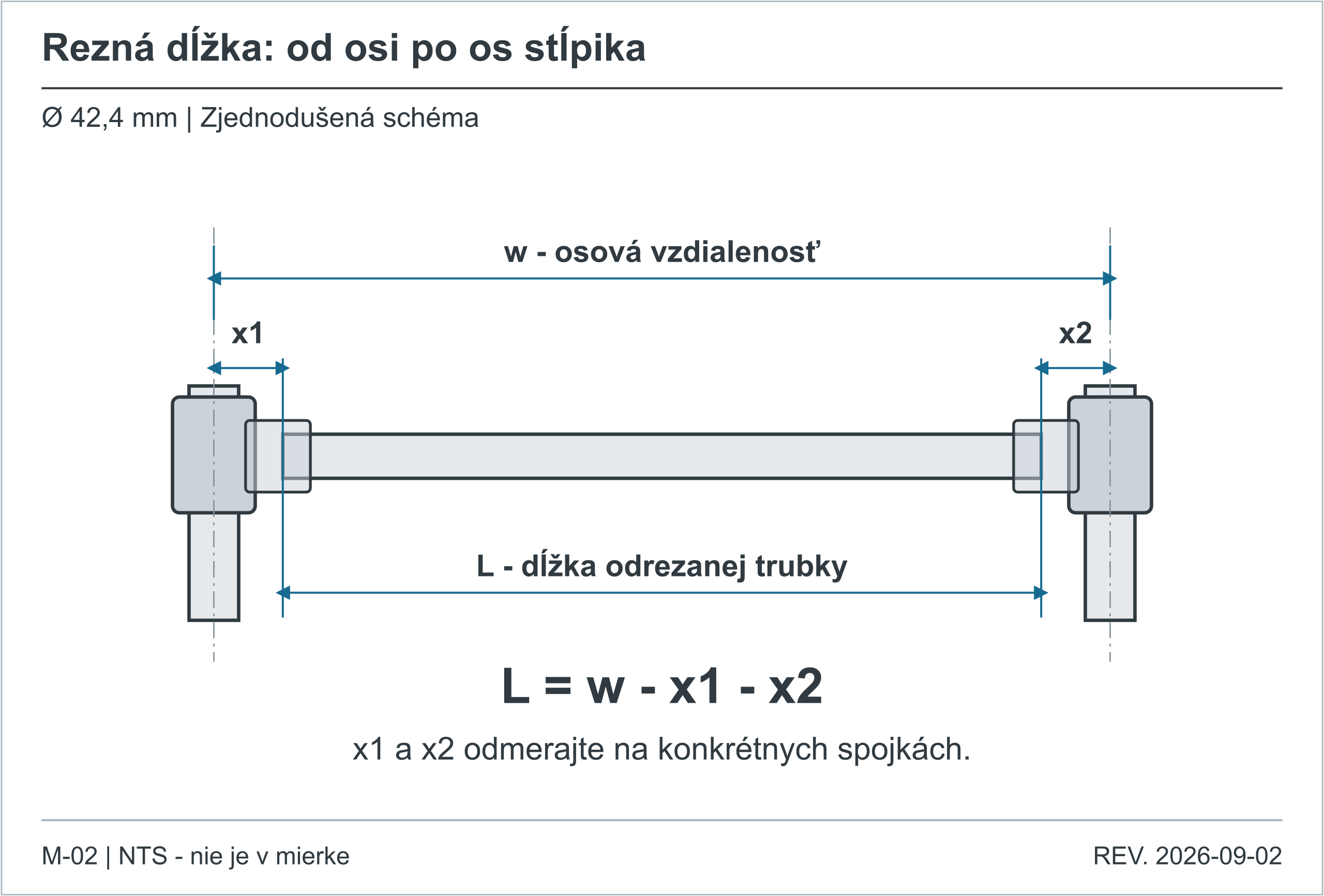

Technický výkres merania vodorovnej trubky medzi osami dvoch stĺpikov

Spojky k tomuto riešeniu

Reznú dĺžku overte na konkrétnej veľkosti spojky. Korekcie pre 42,4 mm sa neprenášajú automaticky na 48,3 ani 60,3 mm.

Vyberte jeden priemer pre celú zostavu.
ST-T6-D-ZN – Horné koncové koleno pre trubku 42,4 mm Horné koncové koleno · Ø 42,4 mm
ST-T6-D-ZN
Ukončenie hornej trubky na koncovom stĺpiku.
ST-T6-E-ZN - Horné koncové koleno pre trubku 48,3 mmHorné koncové koleno · Ø 48,3 mm
ST-T6-E-ZN
Ukončenie hornej trubky na koncovom stĺpiku.
ST-T6-F-ZN – Horné koncové koleno pre trubku 60,3 mm Horné koncové koleno · Ø 60,3 mm
ST-T6-F-ZN
Ukončenie hornej trubky na koncovom stĺpiku.
ST-T2-D-ZN – Stredové koncové T pre trubku 42,4 mm Stredové koncové T · Ø 42,4 mm
ST-T2-D-ZN
Koniec stredovej priečky; stĺpik prechádza spojkou.
ST-T2-E-ZN - Stredové koncové T pre trubku 48,3 mmStredové koncové T · Ø 48,3 mm
ST-T2-E-ZN
Koniec stredovej priečky; stĺpik prechádza spojkou.
ST-T2-F-ZN – Stredové koncové T pre trubku 60,3 mm Stredové koncové T · Ø 60,3 mm
ST-T2-F-ZN
Koniec stredovej priečky; stĺpik prechádza spojkou.
ST-T4-D-ZN – Horné priebežné T pre trubku 42,4 mm Horné priebežné T · Ø 42,4 mm
ST-T4-D-ZN
Samostatné hrdlo pre ľavú a pravú hornú trubku.
ST-T4-E-ZN - Horné priebežné T pre trubku 48,3 mmHorné priebežné T · Ø 48,3 mm
ST-T4-E-ZN
Samostatné hrdlo pre ľavú a pravú hornú trubku.
ST-T4-F-ZN – Horné priebežné T pre trubku 60,3 mm Horné priebežné T · Ø 60,3 mm
ST-T4-F-ZN
Samostatné hrdlo pre ľavú a pravú hornú trubku.
ST-T22-D-ZN – Stredový kríž pre trubku 42,4 mm Stredový kríž · Ø 42,4 mm
ST-T22-D-ZN
Dve stredové priečky sa stretávajú na priebežnom stĺpiku.
ST-T22-E-ZN - Stredový kríž pre trubku 48,3 mmStredový kríž · Ø 48,3 mm
ST-T22-E-ZN
Dve stredové priečky sa stretávajú na priebežnom stĺpiku.
ST-T22-F-ZN – Stredový kríž pre trubku 60,3 mm Stredový kríž · Ø 60,3 mm
ST-T22-F-ZN
Dve stredové priečky sa stretávajú na priebežnom stĺpiku.
ST-T12-D-ZN – Pätka stĺpika pre trubku 42,4 mm Pätka stĺpika · Ø 42,4 mm
ST-T12-D-ZN
Kotvenie na vodorovnom pevnom podklade.
ST-T12-E-ZN - Pätka stĺpika pre trubku 48,3 mmPätka stĺpika · Ø 48,3 mm
ST-T12-E-ZN
Kotvenie na vodorovnom pevnom podklade.
ST-T12-F-ZN – Pätka stĺpika pre trubku 60,3 mm Pätka stĺpika · Ø 60,3 mm
ST-T12-F-ZN
Kotvenie na vodorovnom pevnom podklade.

Výkres vychádza z montážneho princípu pre rovný dvojradový diel. Korekcie x1 a x2 patria ku konkrétnej dvojici spojok. Otvoriť výkres v plnej veľkosti.

Výpočet jedného dielu

L = w - x1 - x2

w
osová vzdialenosť stĺpikov

x1, x2
korekcie od osi stĺpika po koniec trubky v spojke

L
hotová rezná dĺžka trubky

  1. Zostavu si vyznačte podľa osí stĺpikov.
  2. Na skutočných spojkách odmerajte obe korekcie.
  3. Odrežte prvý skúšobný diel, odstráňte otrepy a odkrytý rez ošetrite zinkovým náterom.
  4. Trubku zasuňte do konečnej polohy a až potom režte zvyšok série.

Ak sú spojky na oboch stranách rovnaké, vzorec sa skráti na L = w - 2x. Hodnotu x však nepreberajte naslepo z tabuľky iného typu spojky.

ST-T12-D-ZN: rozmery, otočenie a montáž do betónu

ST-T12-D-ZN je pätka pre zvislý stĺpik Ø 42,4 mm. Má predĺženú dosku, dve kotevné diery a dve imbusové skrutky nad sebou. Pri rovnom zábradlí otočte dlhú os pätky spravidla kolmo na smer trubiek.

Rozmery pätky ST-T12-D-ZN

Doska
139 x 72 mm

Rozstup dier
101 mm

Kotevné diery
Ø 14,5 mm

Výška tela
84 mm

  1. Pätku usaďte celou plochou na rovný betón a správne ju otočte.
  2. Cez obe diery označte presné body vŕtania.
  3. Vyvŕtajte a vyčistite oba otvory podľa montáže zvolených kotiev.
  4. Osaďte dve rovnaké kotvy, stĺpik vyrovnajte a pätku dotiahnite.

Kotvy sa volia podľa konkrétneho betónu a návodu zvolenej kotvy. Na každej pätke musia byť obsadené oba kotevné otvory.

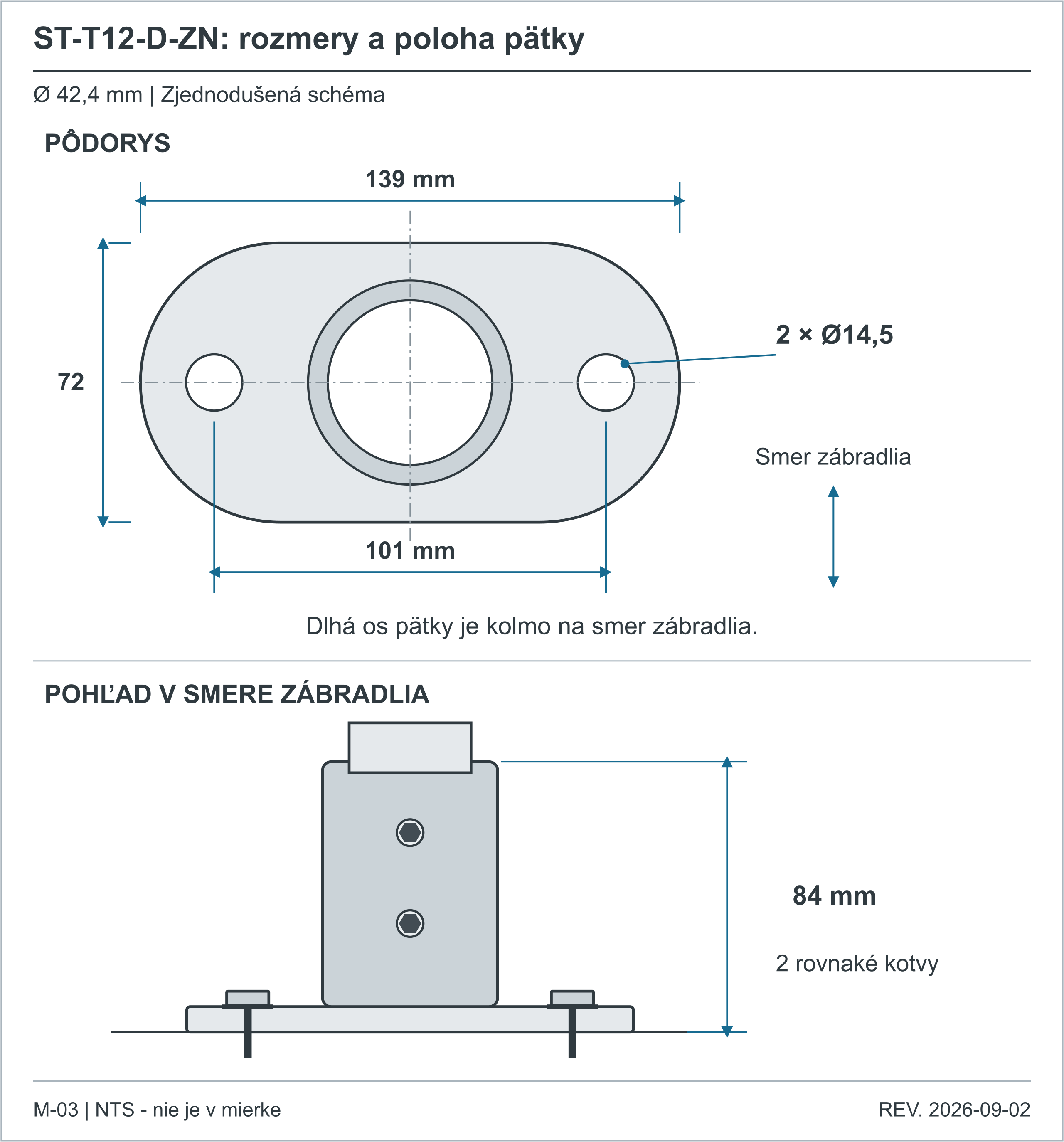

Rozmerový a montážny výkres dvojotvorovej pätky ST-T12 pre trubku 42,4 mm

Spojky k tomuto riešeniu

Výkres zobrazuje verziu 42,4 mm. Pre 48,3 a 60,3 mm vyberte príslušnú pätku nižšie; rozmery a rozstupy kotviacich otvorov nie sú totožné.

Vyberte jeden priemer pre celú zostavu.
ST-T12-D-ZN – Kotviaca pätka stĺpika pre trubku 42,4 mm Kotviaca pätka stĺpika · Ø 42,4 mm
ST-T12-D-ZN
Jedna pätka na jeden stĺpik. Rozmery a rozstup otvorov overte podľa zvolenej veľkosti výrobku.
ST-T12-E-ZN - Kotviaca pätka stĺpika pre trubku 48,3 mmKotviaca pätka stĺpika · Ø 48,3 mm
ST-T12-E-ZN
Jedna pätka na jeden stĺpik. Rozmery a rozstup otvorov overte podľa zvolenej veľkosti výrobku.
ST-T12-F-ZN – Kotviaca pätka stĺpika pre trubku 60,3 mm Kotviaca pätka stĺpika · Ø 60,3 mm
ST-T12-F-ZN
Jedna pätka na jeden stĺpik. Rozmery a rozstup otvorov overte podľa zvolenej veľkosti výrobku.

Na výkrese sú katalógové rozmery variantu pre Ø 42,4 mm a montážna poloha s dvomi kotvami. Otvoriť výkres v plnej veľkosti.

07 / Rohy, schody a rampy

Najprv určite typ uzla, potom vyberte uhlovú spojku

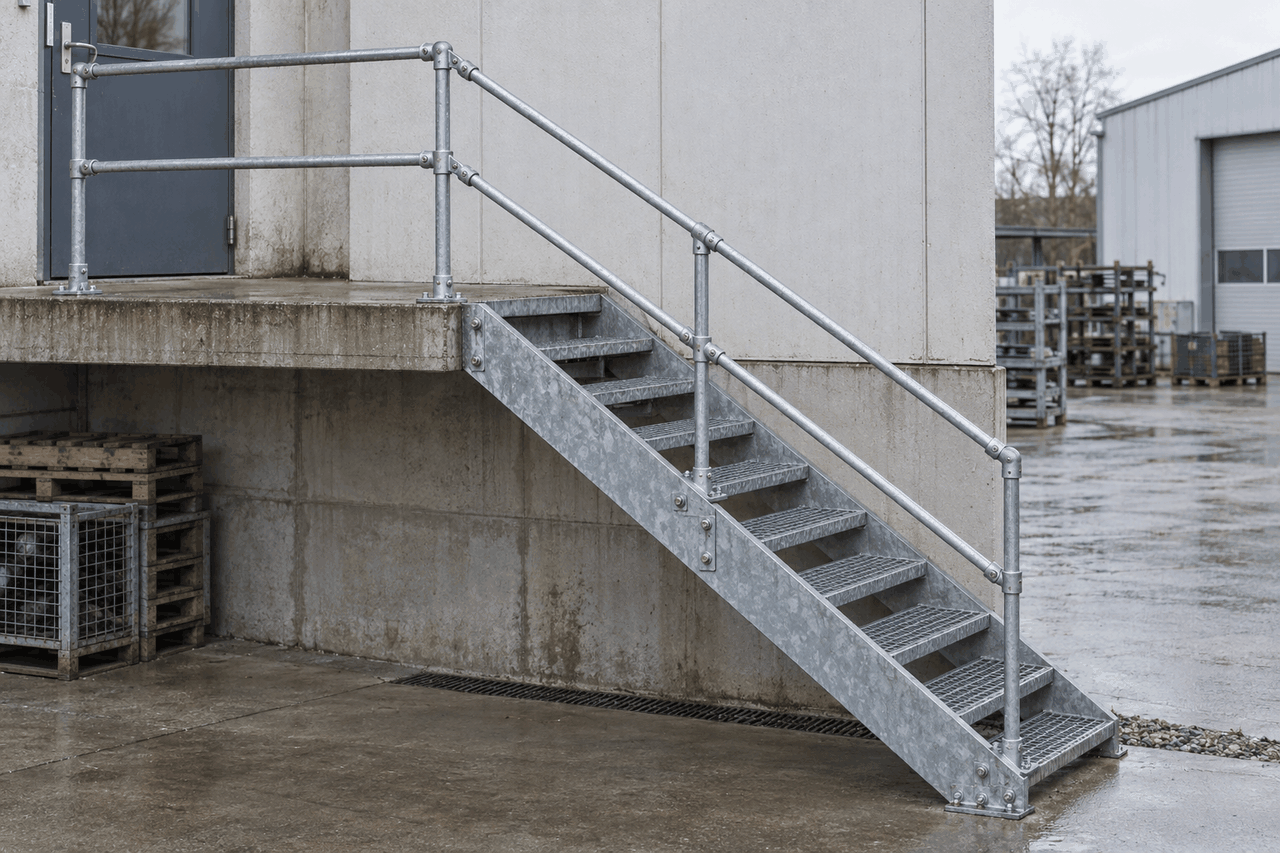

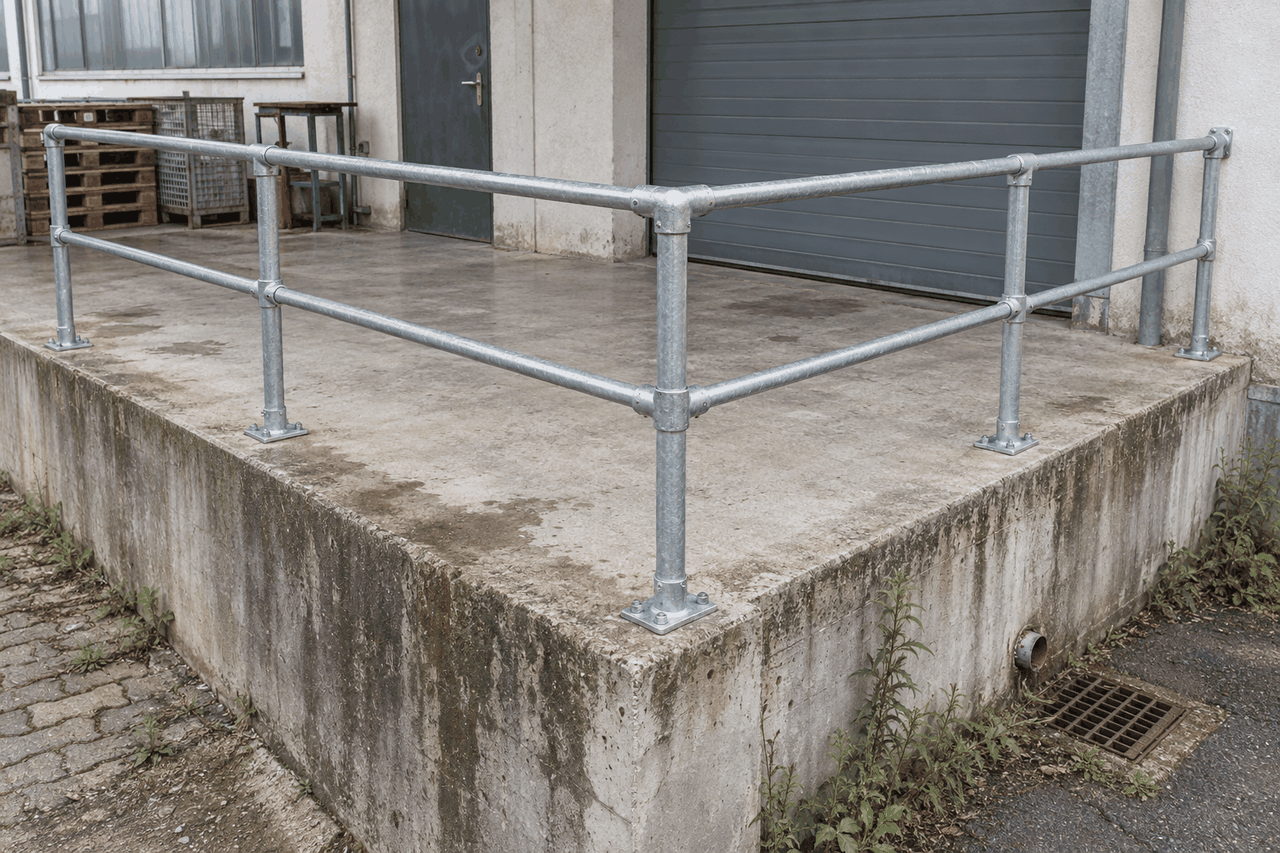

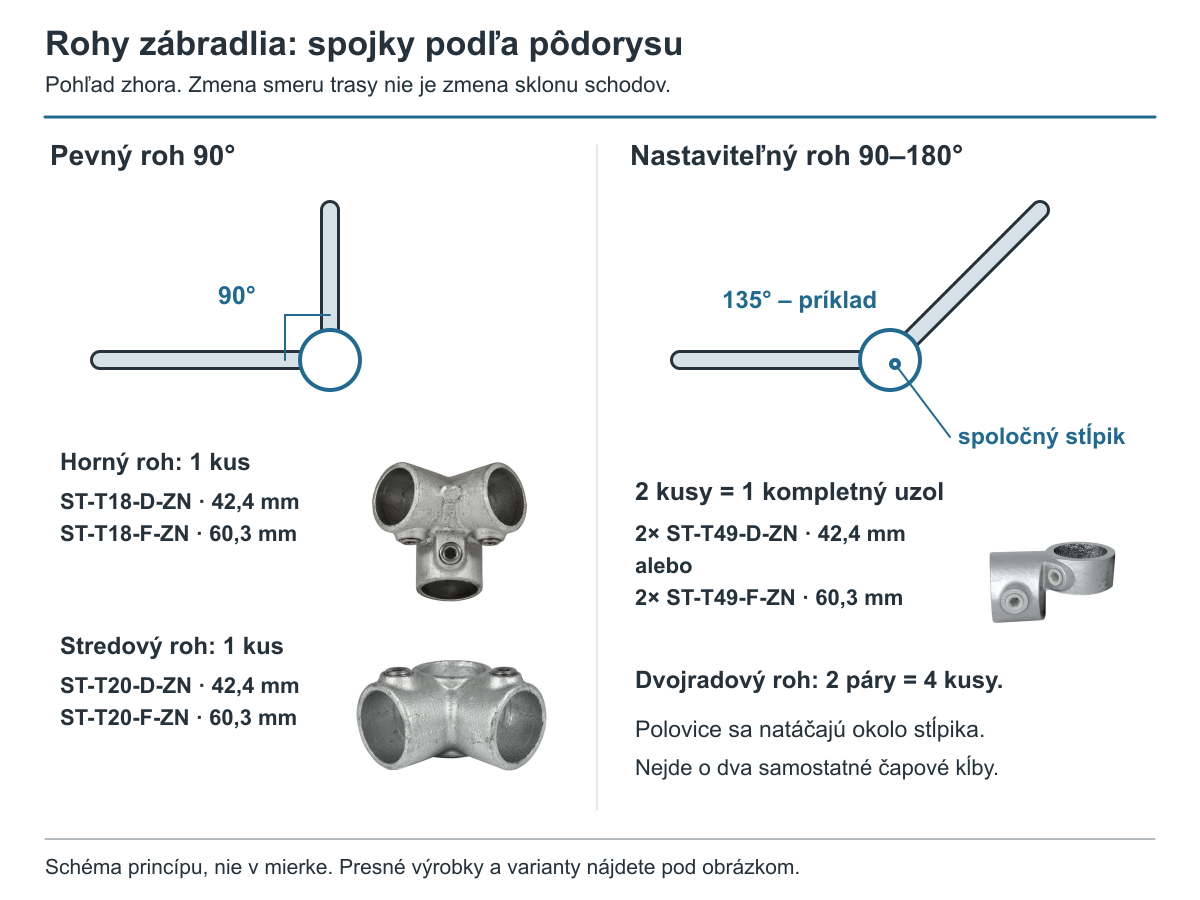

Pevný roh 90° a šikmé zábradlie nie sú rovnaký detail. V pravouhlom rohu vytvorí horný uzol jedna ST-T18-D-ZN a stredový uzol jedna ST-T20-D-ZN. Na schodoch zostávajú stĺpiky zvislé, trubky sledujú sklon a koncový, priebežný aj prechodový uzol potrebujú vlastný typ spojky.

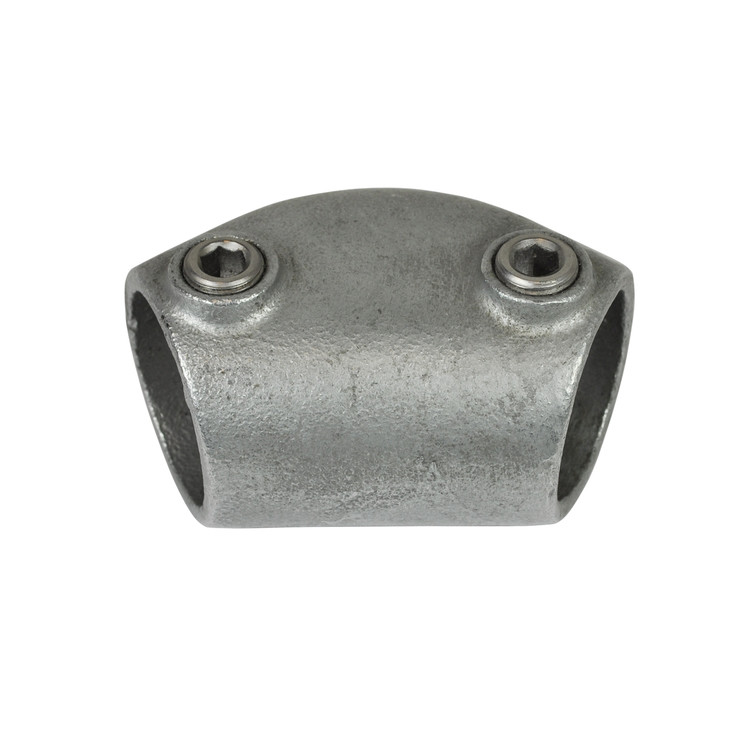

ST-T24-D-ZN má dve hrdlá a spája dve trubky Ø 42,4 mm do tupého uhla 120° až 165°. ST-T44-D-ZN je nastaviteľný úchyt s otočným kĺbom. Nie sú to dva názvy pre rovnaký diel: ST-T24-D-ZN použijete na pevný spoj dvoch trubiek pri zmene smeru, ST-T44-D-ZN tam, kde má uchytený diel sledovať zvolený sklon. Pre priemer 48,3 mm má koleno 120–165° kód ST-T124-E-ZN a kĺbový úchyt kód ST-T44-E-ZN.

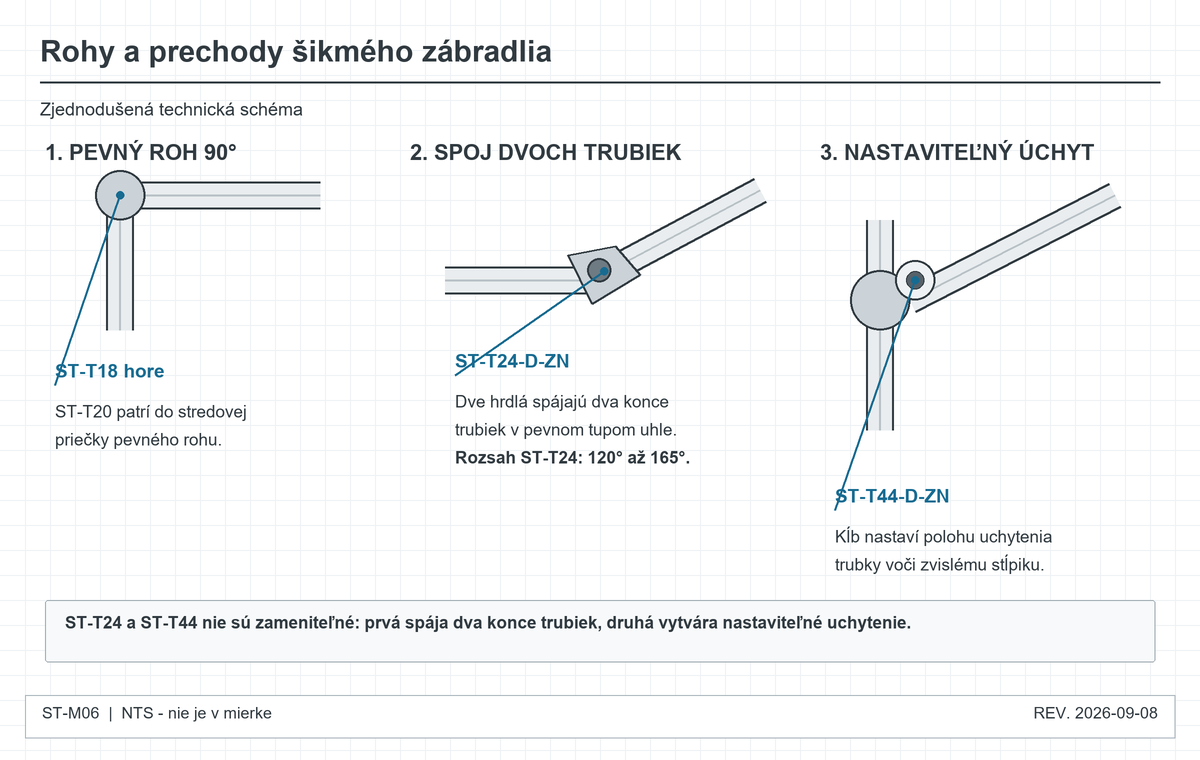

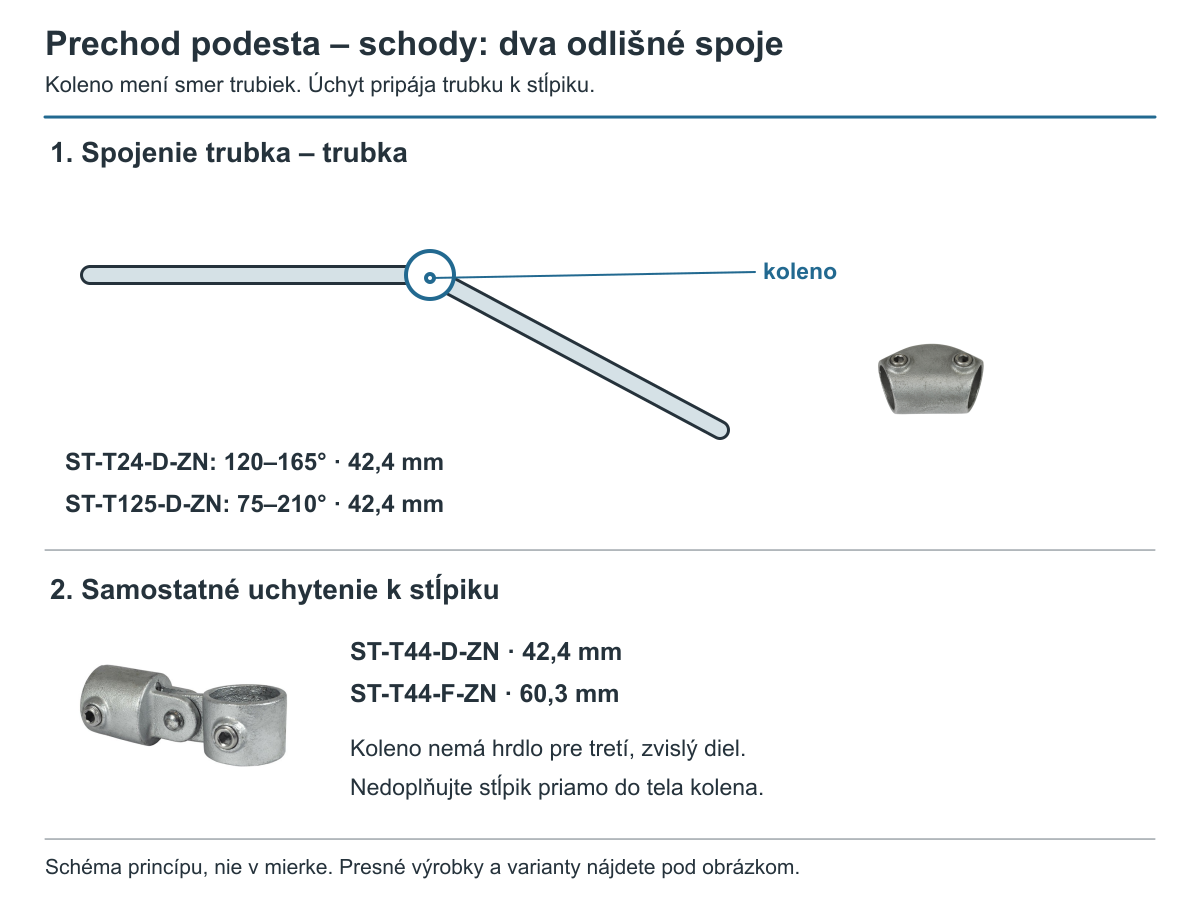

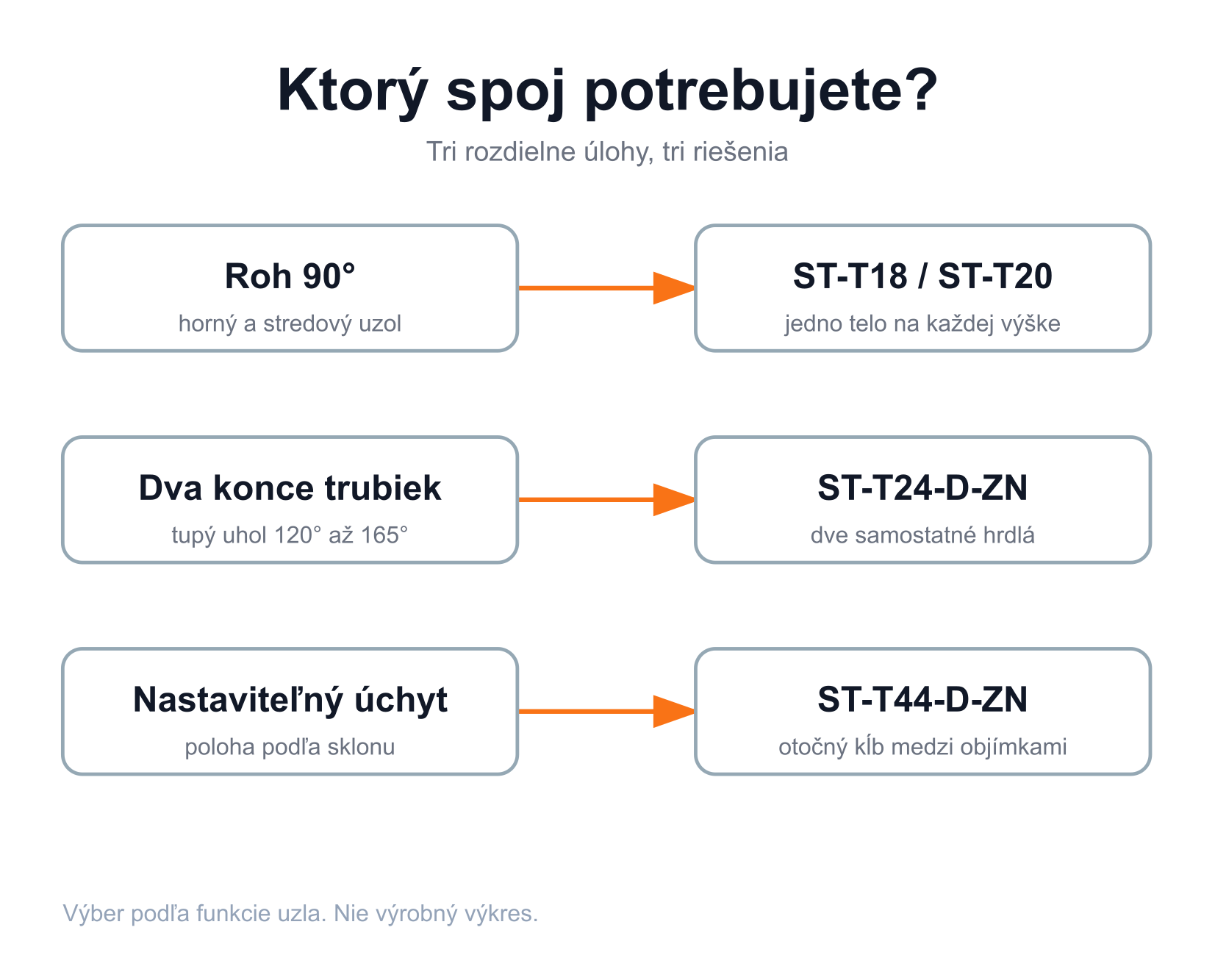

Technická schéma rozdielu medzi pevným rohom, uhlovou spojkou ST-T24 a nastaviteľným úchytom ST-T44

Spojky k tomuto riešeniu

Vyberte diel podľa funkcie: pôdorysný roh, spoj dvoch trubiek alebo uchytenie trubky k stĺpiku.

Vyberte jeden priemer pre celú zostavu.
ST-T18-D-ZN – Horný roh 90° pre trubku 42,4 mm Horný roh 90° · Ø 42,4 mm
ST-T18-D-ZN
Jeden diel spojí stĺpik a dve horné trubky v pravom uhle.
ST-T18-E-ZN - Horný roh 90° pre trubku 48,3 mmHorný roh 90° · Ø 48,3 mm
ST-T18-E-ZN
Jeden diel spojí stĺpik a dve horné trubky v pravom uhle.
ST-T18-F-ZN – Horný roh 90° pre trubku 60,3 mm Horný roh 90° · Ø 60,3 mm
ST-T18-F-ZN
Jeden diel spojí stĺpik a dve horné trubky v pravom uhle.
ST-T20-D-ZN – Stredový roh 90° pre trubku 42,4 mm Stredový roh 90° · Ø 42,4 mm
ST-T20-D-ZN
Jeden diel pre obe stredové priečky; stĺpik pokračuje.
ST-T20-E-ZN - Stredový roh 90° pre trubku 48,3 mmStredový roh 90° · Ø 48,3 mm
ST-T20-E-ZN
Jeden diel pre obe stredové priečky; stĺpik pokračuje.
ST-T20-F-ZN – Stredový roh 90° pre trubku 60,3 mm Stredový roh 90° · Ø 60,3 mm
ST-T20-F-ZN
Jeden diel pre obe stredové priečky; stĺpik pokračuje.
ST-T24-D-ZN – Koleno medzi dvomi trubkami 120–165° pre trubku 42,4 mm Koleno medzi dvomi trubkami 120–165° · Ø 42,4 mm
ST-T24-D-ZN
Spája vodorovný a šikmý diel. Nemá tretie hrdlo pre zvislý stĺpik.
ST-T124-E-ZN - Koleno medzi dvomi trubkami 120–165° pre trubku 48,3 mmKoleno medzi dvomi trubkami 120–165° · Ø 48,3 mm
ST-T124-E-ZN
Nastavenie uhla medzi dvomi koncami trubiek. Nemá tretie hrdlo pre stĺpik; jeho uchytenie riešte samostatne.
ST-T125-D-ZN – Nastaviteľné koleno 75–210° pre trubku 42,4 mm Nastaviteľné koleno 75–210° · Ø 42,4 mm
ST-T125-D-ZN
Alternatíva pre spoj dvoch trubiek mimo rozsahu pevnejšieho uhlového riešenia.
ST-T125-E-ZN - Nastaviteľné koleno 75–210° pre trubku 48,3 mmNastaviteľné koleno 75–210° · Ø 48,3 mm
ST-T125-E-ZN
Zmena smeru medzi dvomi koncami trubiek. Rozsah označuje uhol medzi trubkami, nie sklon schodiska.
ST-T44-D-ZN – Uchytenie šikmej trubky k stĺpiku pre trubku 42,4 mm Uchytenie šikmej trubky k stĺpiku · Ø 42,4 mm
ST-T44-D-ZN
Samostatné uchytenie pri prechode; nejde o náhradu kolena trubka–trubka.
ST-T44-E-ZN - Uchytenie šikmej trubky k stĺpiku pre trubku 48,3 mmUchytenie šikmej trubky k stĺpiku · Ø 48,3 mm
ST-T44-E-ZN
Samostatné uchytenie pri prechode; nejde o náhradu kolena trubka–trubka.
ST-T44-F-ZN – Uchytenie šikmej trubky k stĺpiku pre trubku 60,3 mm Uchytenie šikmej trubky k stĺpiku · Ø 60,3 mm
ST-T44-F-ZN
Samostatné uchytenie pri prechode; nejde o náhradu kolena trubka–trubka.
ST-T2-D-ZN – Ukončenie vodorovnej priečky pre trubku 42,4 mm Ukončenie vodorovnej priečky · Ø 42,4 mm
ST-T2-D-ZN
Pripojenie rovného úseku podesty k stĺpiku.
ST-T2-E-ZN - Ukončenie vodorovnej priečky pre trubku 48,3 mmUkončenie vodorovnej priečky · Ø 48,3 mm
ST-T2-E-ZN
Pripojenie rovného úseku podesty k stĺpiku.
ST-T2-F-ZN – Ukončenie vodorovnej priečky pre trubku 60,3 mm Ukončenie vodorovnej priečky · Ø 60,3 mm
ST-T2-F-ZN
Pripojenie rovného úseku podesty k stĺpiku.

ST-T18-D-ZN a ST-T20-D-ZN patria do pevného rohu 90°. Schéma rozlišuje spoj dvoch trubiek ST-T24-D-ZN a nastaviteľný úchyt ST-T44-D-ZN; skutočné výrobky sú na fotografiách nižšie. Otvoriť výkres v plnej veľkosti.

Uhlová spojka ST-T24-D-ZN s dvomi hrdlami pre trubky 42,4 mm Spoj dvoch trubiek ST-T24-D-ZN

Vytvorí pevný tupý uhol 120° až 165°. Obe trubky sa zasunú do samostatných hrdiel a zaistia imbusovými skrutkami.

 Pozrieť ST-T24
Nastaviteľný úchyt ST-T44-D-ZN s otočným kĺbom pre trubku 42,4 mm Nastaviteľný úchyt ST-T44-D-ZN

Otočný kĺb medzi objímkami umožní nastaviť polohu uchyteného dielu podľa sklonu. Nie je to pevné uhlové koleno ST-T24-D-ZN.

 Pozrieť ST-T44

Pevný roh 90°
ST-T18-D-ZN hore, ST-T20-D-ZN v stredovej priečke. Na každej výške je iba jedno telo spojky.

ST-T24-D-ZN: dve trubky, 120° až 165°
Spája dva konce trubiek pri pevnej zmene smeru; nenahrádza spojku okolo stĺpika.

ST-T44-D-ZN: nastaviteľný úchyt
Otočný kĺb nastavíte podľa sklonu. Koncový, priebežný a prechodový uzol však stále nie sú zameniteľné.

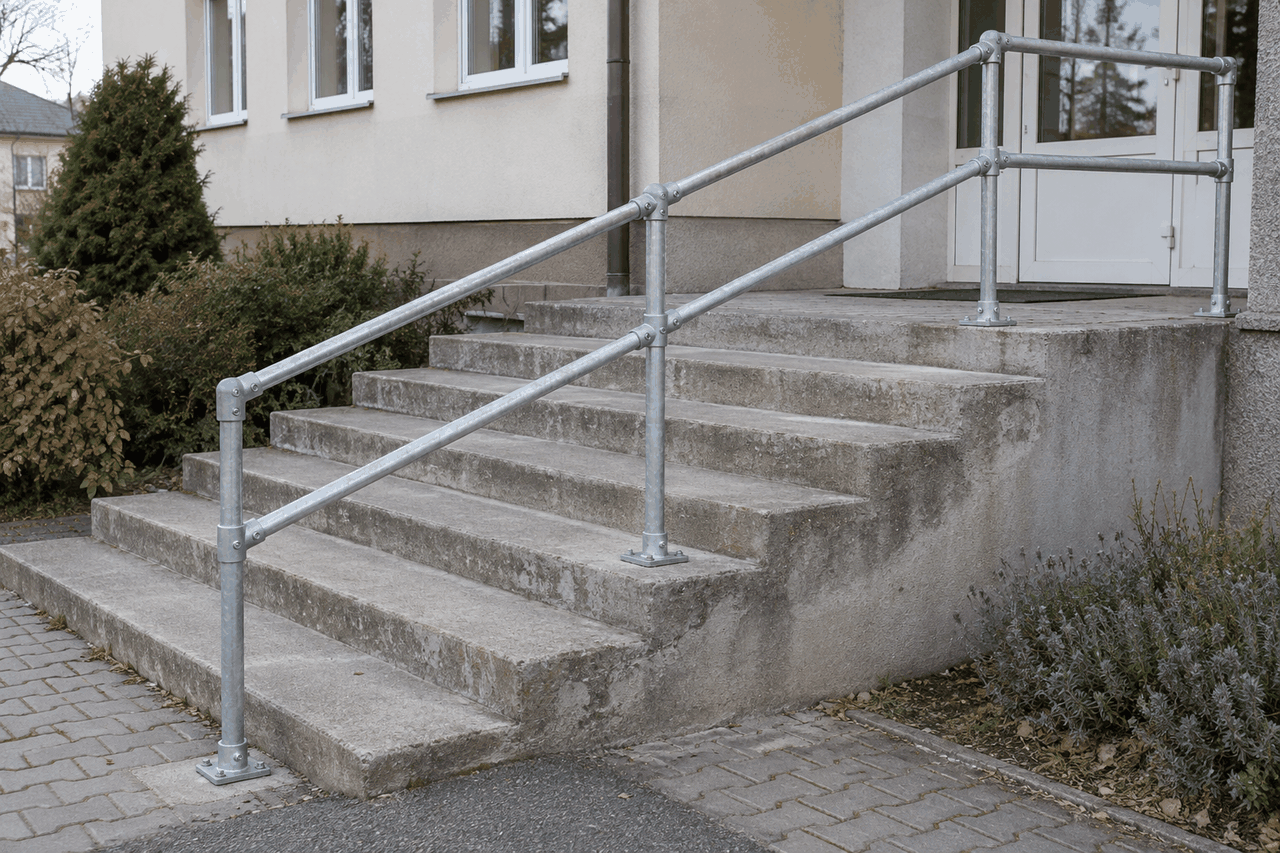

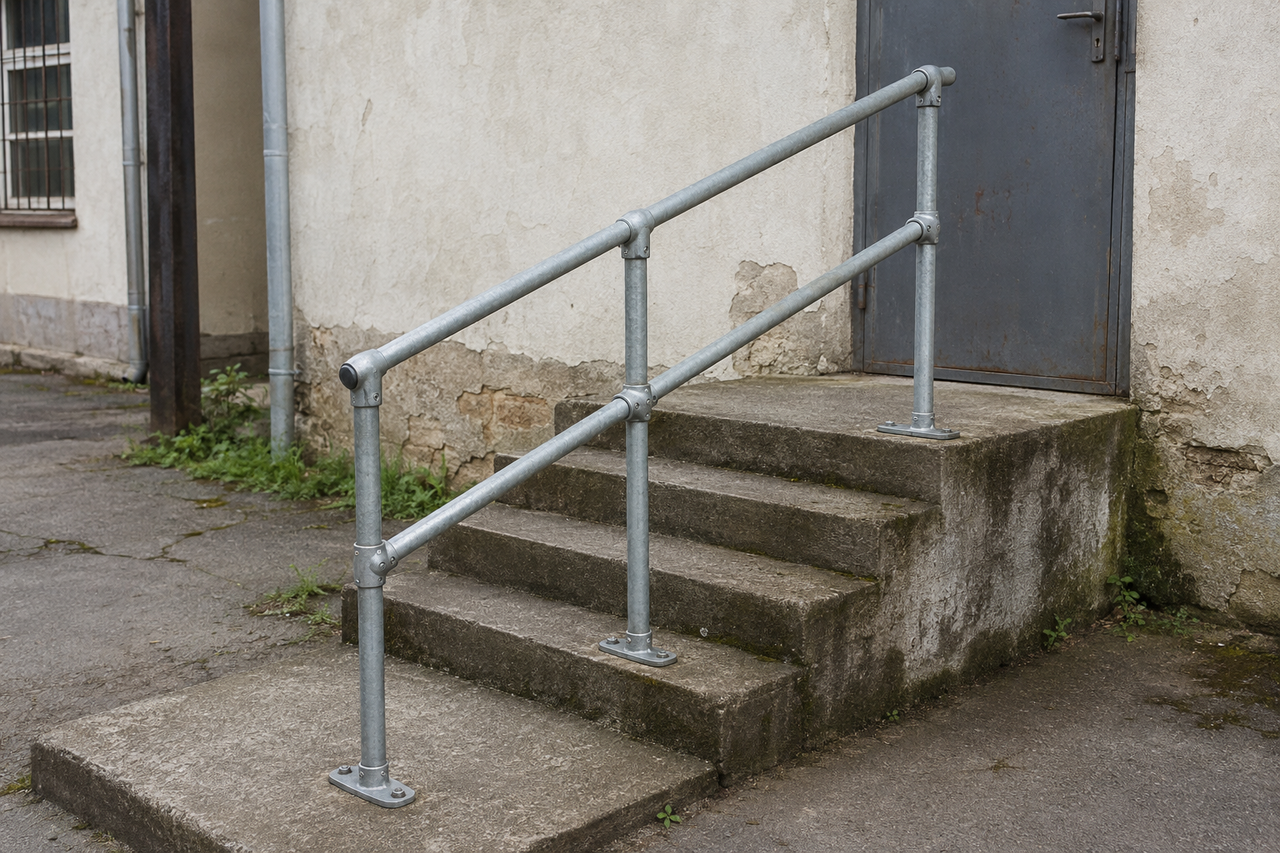

Ako zamerať trubkové zábradlie na schody alebo rampu

Pri jednom priamom schodiskovom ramene si zamerajte vodorovnú dĺžku I od prvého po posledný stupeň a celkové prevýšenie H. Z nich určíte sklon α = arctan(H / I) a dĺžku v sklone L = √(H² + I²). Merajte vždy medzi rovnakými referenčnými bodmi.

Stĺpiky osádzajte zvislo. Horná aj stredová trubka majú sledovať rovnaký sklon schodiska. Vodorovné podesty navrhnite ako samostatné polia a prechod medzi vodorovnou a šikmou časťou vyriešte spojkou podľa funkcie uzla. Pred sériovým rezaním najprv zostavte a skontrolujte jeden skúšobný diel.

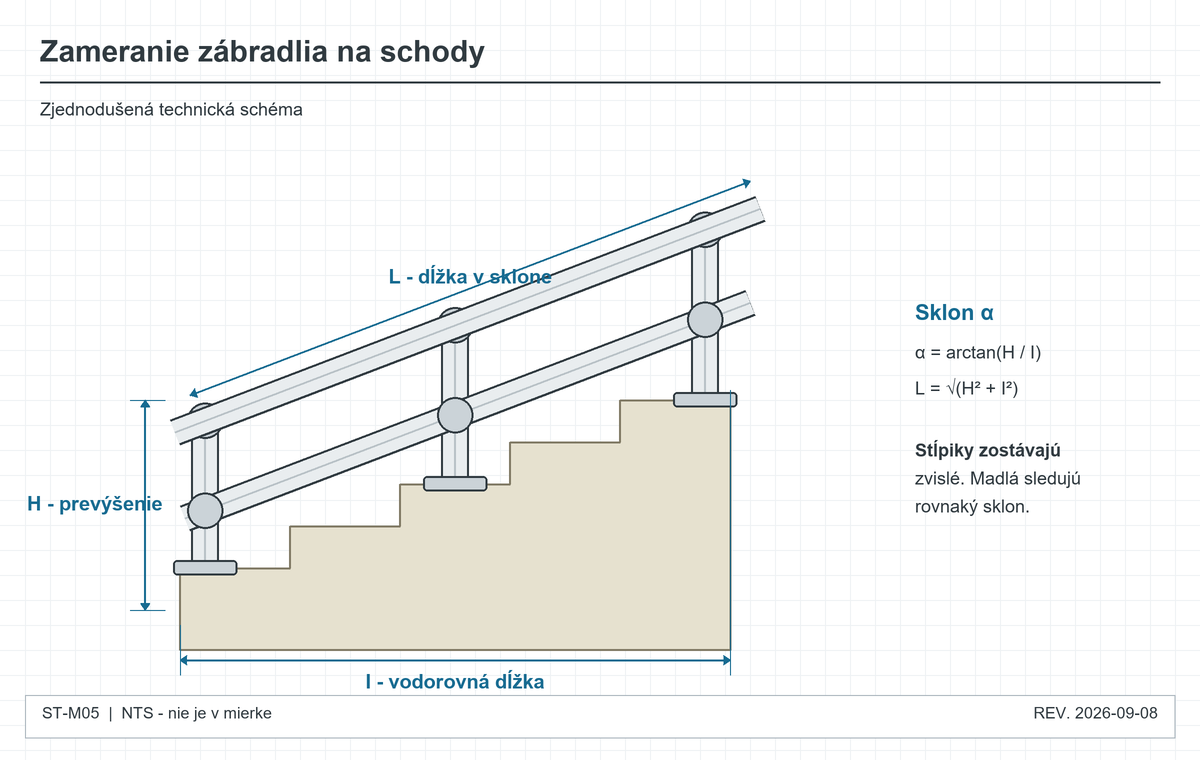

Technická schéma zamerania zábradlia na schody s rozmermi H, I, L a uhlom sklonu

Spojky k tomuto riešeniu

Po zameraní rozlíšte sklon madla, polohu stĺpikov a rovinu podkladu.

Vyberte jeden priemer pre celú zostavu.

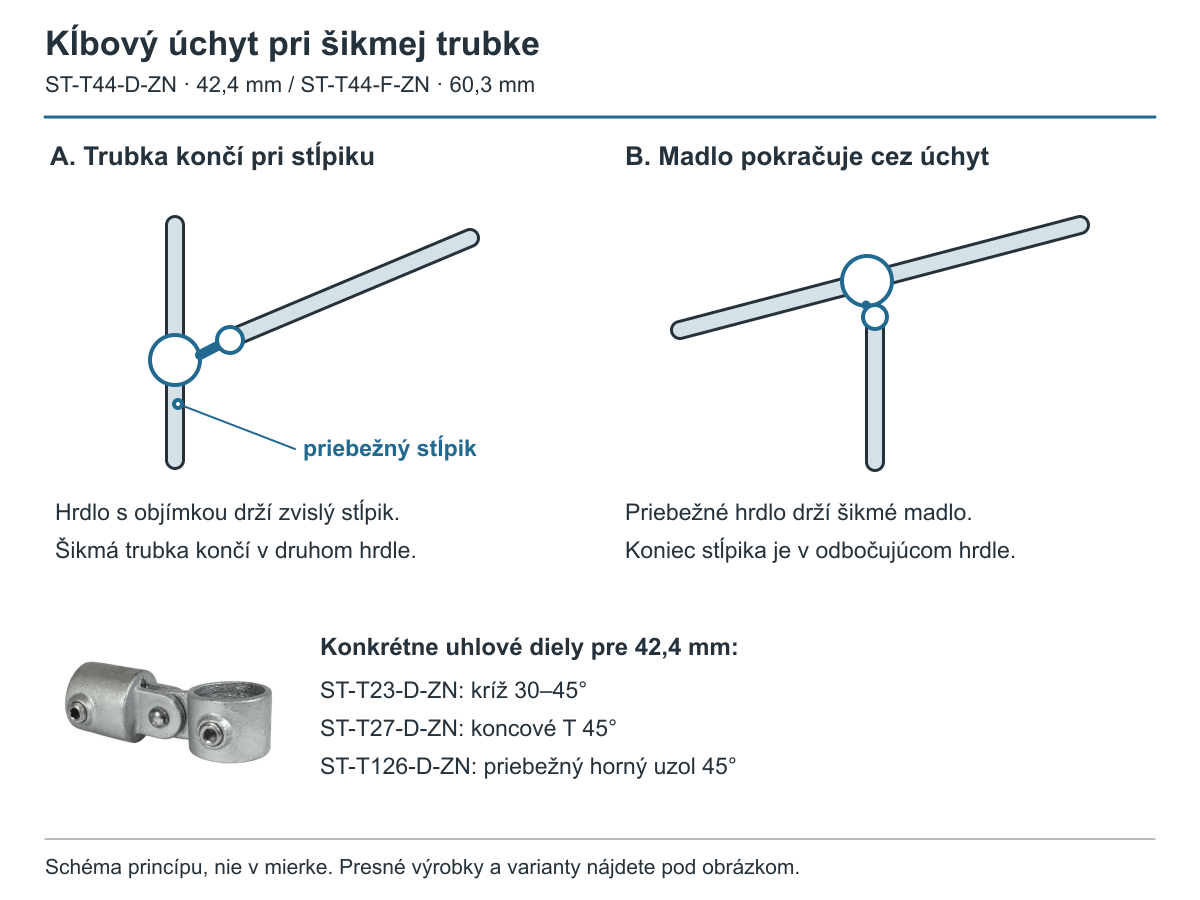

ST-T44-D-ZN – Kĺbový úchyt šikmej trubky pre trubku 42,4 mm Kĺbový úchyt šikmej trubky · Ø 42,4 mm
ST-T44-D-ZN
Kĺb mení sklon v bočnom pohľade. Priebežné hrdlo drží trubku, druhé hrdlo ukončuje pripájaný diel.
ST-T44-E-ZN - Kĺbový úchyt šikmej trubky pre trubku 48,3 mmKĺbový úchyt šikmej trubky · Ø 48,3 mm
ST-T44-E-ZN
Kĺb mení sklon v bočnom pohľade. Priebežné hrdlo drží trubku, druhé hrdlo ukončuje pripájaný diel.
ST-T44-F-ZN – Kĺbový úchyt šikmej trubky pre trubku 60,3 mm Kĺbový úchyt šikmej trubky · Ø 60,3 mm
ST-T44-F-ZN
Kĺb mení sklon v bočnom pohľade. Priebežné hrdlo drží trubku, druhé hrdlo ukončuje pripájaný diel.
ST-T12-D-ZN – Pätka na vodorovnom stupni pre trubku 42,4 mm Pätka na vodorovnom stupni · Ø 42,4 mm
ST-T12-D-ZN
Stĺpik kotvený zhora do vodorovného stupňa alebo podesty.
ST-T12-E-ZN - Pätka na vodorovnom stupni pre trubku 48,3 mmPätka na vodorovnom stupni · Ø 48,3 mm
ST-T12-E-ZN
Stĺpik kotvený zhora do vodorovného stupňa alebo podesty.
ST-T12-F-ZN – Pätka na vodorovnom stupni pre trubku 60,3 mm Pätka na vodorovnom stupni · Ø 60,3 mm
ST-T12-F-ZN
Stĺpik kotvený zhora do vodorovného stupňa alebo podesty.
ST-T73-D-ZN – Záslepka voľného konca pre trubku 42,4 mm Záslepka voľného konca · Ø 42,4 mm
ST-T73-D-ZN
Uzatvorenie voľného otvoreného konca trubky.

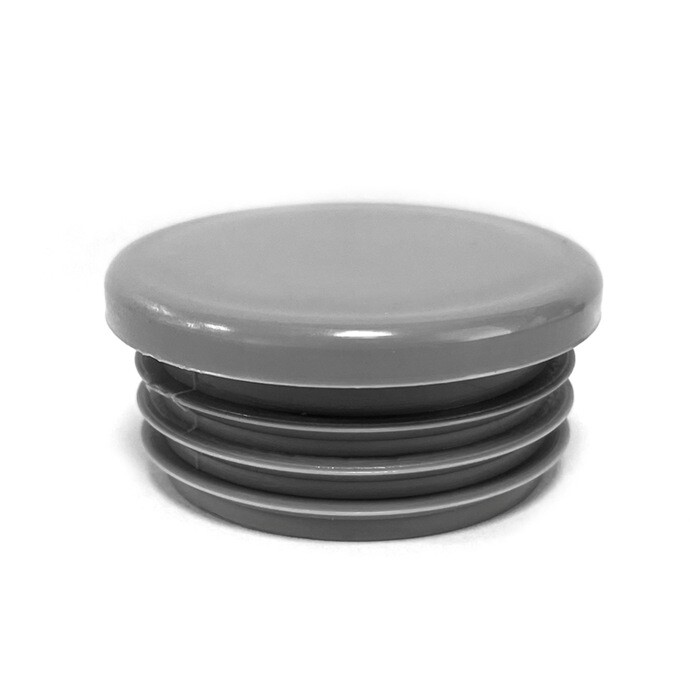

ST-T74-E-P-S - Plastová záslepka voľného konca pre trubku 48,3 mmPlastová záslepka voľného konca · Ø 48,3 mm
ST-T74-E-P-S
Sivá záslepka pre vonkajší priemer 48,3 mm. Pri výbere zohľadnite aj vnútorný priemer a hrúbku steny trubky.
ST-T73-F-ZN – Záslepka voľného konca pre trubku 60,3 mm Záslepka voľného konca · Ø 60,3 mm
ST-T73-F-ZN
Uzatvorenie voľného otvoreného konca trubky.

Otvoriť schému zamerania schodiska v plnej veľkosti.

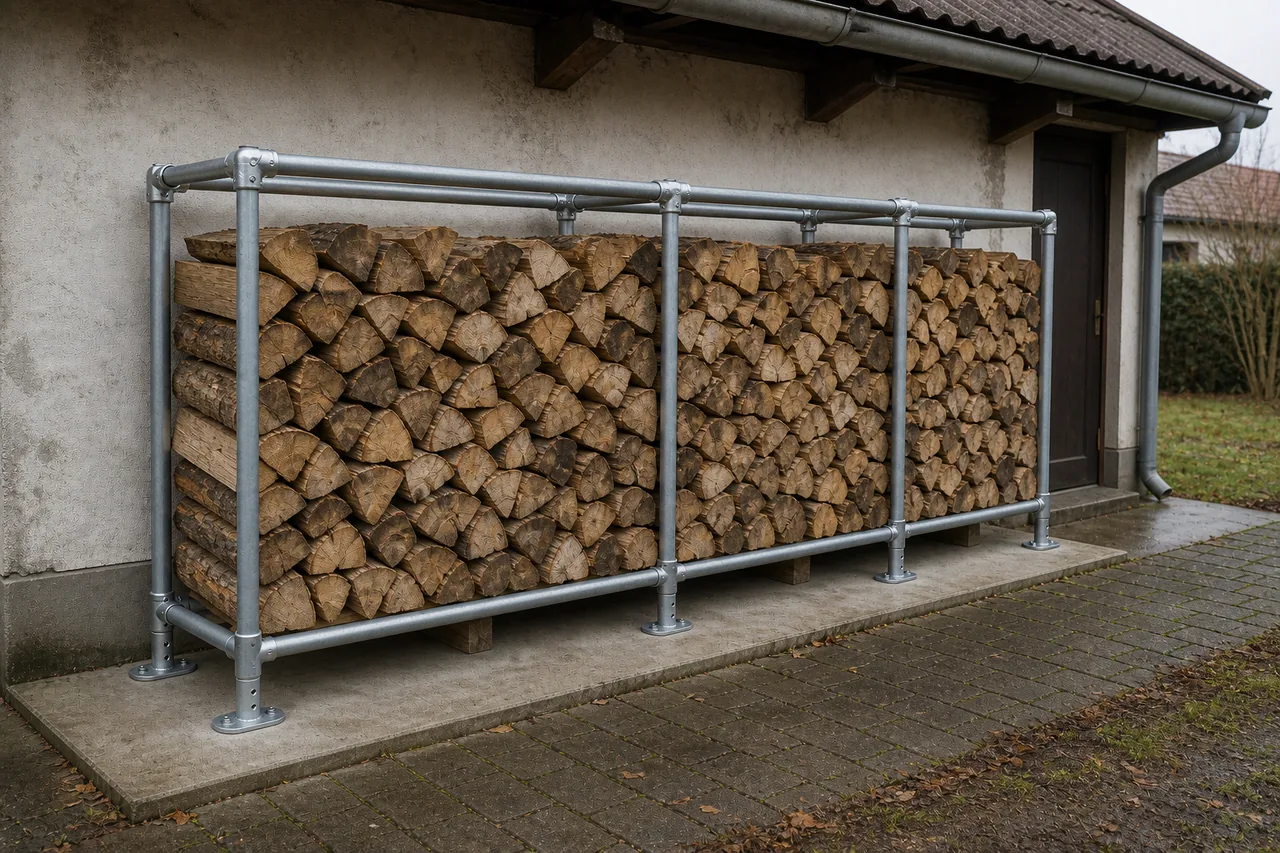

Rámy, regály a diagonálne vzpery

Pri ráme alebo regáli najprv vyrovnajte zvislé a vodorovné diely. Až potom nastavte sklon vzpery a zmerajte vzdialenosť medzi osami oboch otočných úchytov. Táto vzdialenosť je základom pre reznú dĺžku vzpery; korekcie koncových úchytov odmerajte na skutočných spojkách.

Ak skladáte viac rovnakých polí, prvé hotové pole použite ako montážnu šablónu. Znižuje to rozdiely v dĺžkach, výškach aj polohe spojok. Pri regáloch si vopred určite, či budú nosné trubky z vnútornej alebo vonkajšej strany stĺpikov, pretože tým sa mení ich rezná dĺžka.

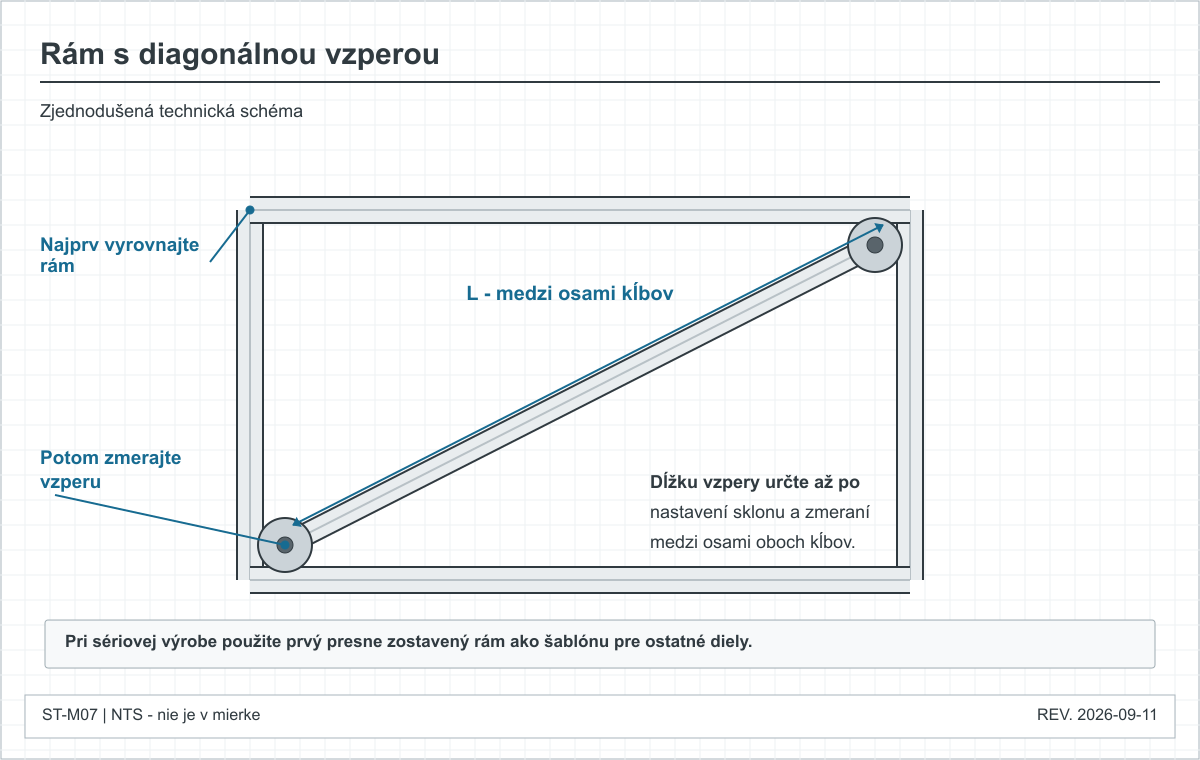

Technická schéma rámu s diagonálnou vzperou meranou medzi osami otočných úchytov

Spojky k tomuto riešeniu

Na jednu diagonálu sú potrebné 2 kĺbové úchyty a jedna trubka. Dĺžku určite medzi skutočnými hrdlami.

Vyberte jeden priemer pre celú zostavu.
ST-T44-D-ZN – Kĺbový úchyt vzpery pre trubku 42,4 mm Kĺbový úchyt vzpery · Ø 42,4 mm
ST-T44-D-ZN
Dva úchyty na jednu samostatnú diagonálnu vzperu.
ST-T44-E-ZN - Kĺbový úchyt vzpery pre trubku 48,3 mmKĺbový úchyt vzpery · Ø 48,3 mm
ST-T44-E-ZN
Dva úchyty na jednu samostatnú diagonálnu vzperu.
ST-T44-F-ZN – Kĺbový úchyt vzpery pre trubku 60,3 mm Kĺbový úchyt vzpery · Ø 60,3 mm
ST-T44-F-ZN
Dva úchyty na jednu samostatnú diagonálnu vzperu.
ST-T6-D-ZN – Pravouhlý rámový roh pre trubku 42,4 mm Pravouhlý rámový roh · Ø 42,4 mm
ST-T6-D-ZN
Koleno medzi dvomi trubkami rámu.
ST-T6-E-ZN - Pravouhlý rámový roh pre trubku 48,3 mmPravouhlý rámový roh · Ø 48,3 mm
ST-T6-E-ZN
Koleno medzi dvomi trubkami rámu.
ST-T6-F-ZN – Pravouhlý rámový roh pre trubku 60,3 mm Pravouhlý rámový roh · Ø 60,3 mm
ST-T6-F-ZN
Koleno medzi dvomi trubkami rámu.
ST-T2-D-ZN – T odbočenie rámu pre trubku 42,4 mm T odbočenie rámu · Ø 42,4 mm
ST-T2-D-ZN
Priečka pripojená k priebežnej trubke.
ST-T2-E-ZN - T odbočenie rámu pre trubku 48,3 mmT odbočenie rámu · Ø 48,3 mm
ST-T2-E-ZN
Priečka pripojená k priebežnej trubke.
ST-T2-F-ZN – T odbočenie rámu pre trubku 60,3 mm T odbočenie rámu · Ø 60,3 mm
ST-T2-F-ZN
Priečka pripojená k priebežnej trubke.

Otvoriť schému rámu so vzperou v plnej veľkosti.

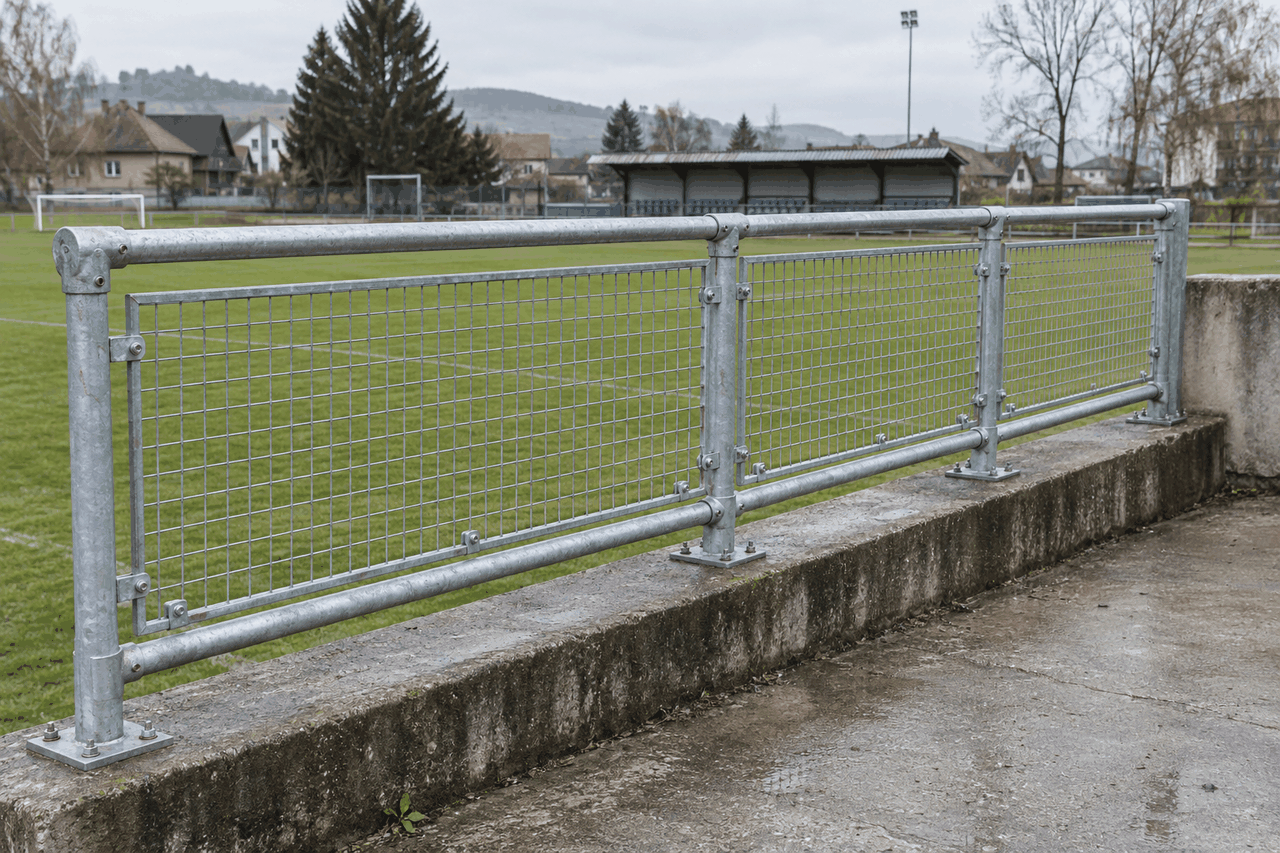

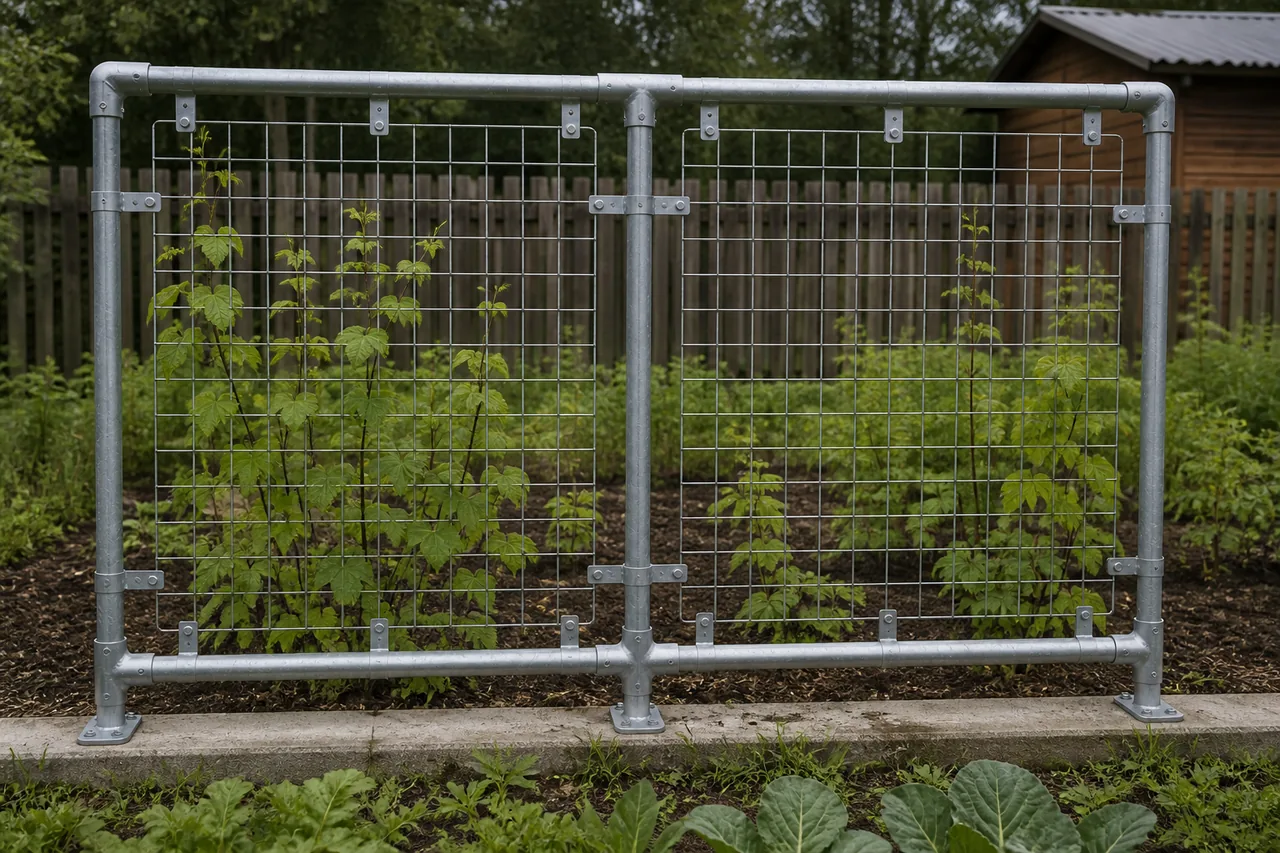

Rám so sieťovou výplňou

Zváranú sieť najprv narežte tak, aby mala voľný priestor okolo tiel spojok a imbusových skrutiek. Uchytenia rozložte pravidelne po obvode rámu, používajte rovnaký typ úchytu a sieť nenapínajte cez spojky. Rozmer oka, priemer drôtu a počet úchytov zvoľte podľa veľkosti poľa a účelu konštrukcie.

08 / Typy zábradlí

Aký typ trubkového zábradlia vybrať

Základ je pri všetkých zostavách rovnaký: stĺpiky zostávajú zvislé a trubky medzi nimi vediete podľa hrany, ktorú chcete chrániť. Mení sa najmä koncový, priebežný, rohový a prechodový uzol. Preto si najprv nakreslite celú trasu zábradlia a až potom priraďujte spojky.

Nasledujúci prehľad pokrýva rovné úseky, rohy, rampy, schody, podesty aj rôzne spôsoby kotvenia. Schémy ukazujú princíp zapojenia; reznú dĺžku trubiek vždy overte na skutočných spojkách.

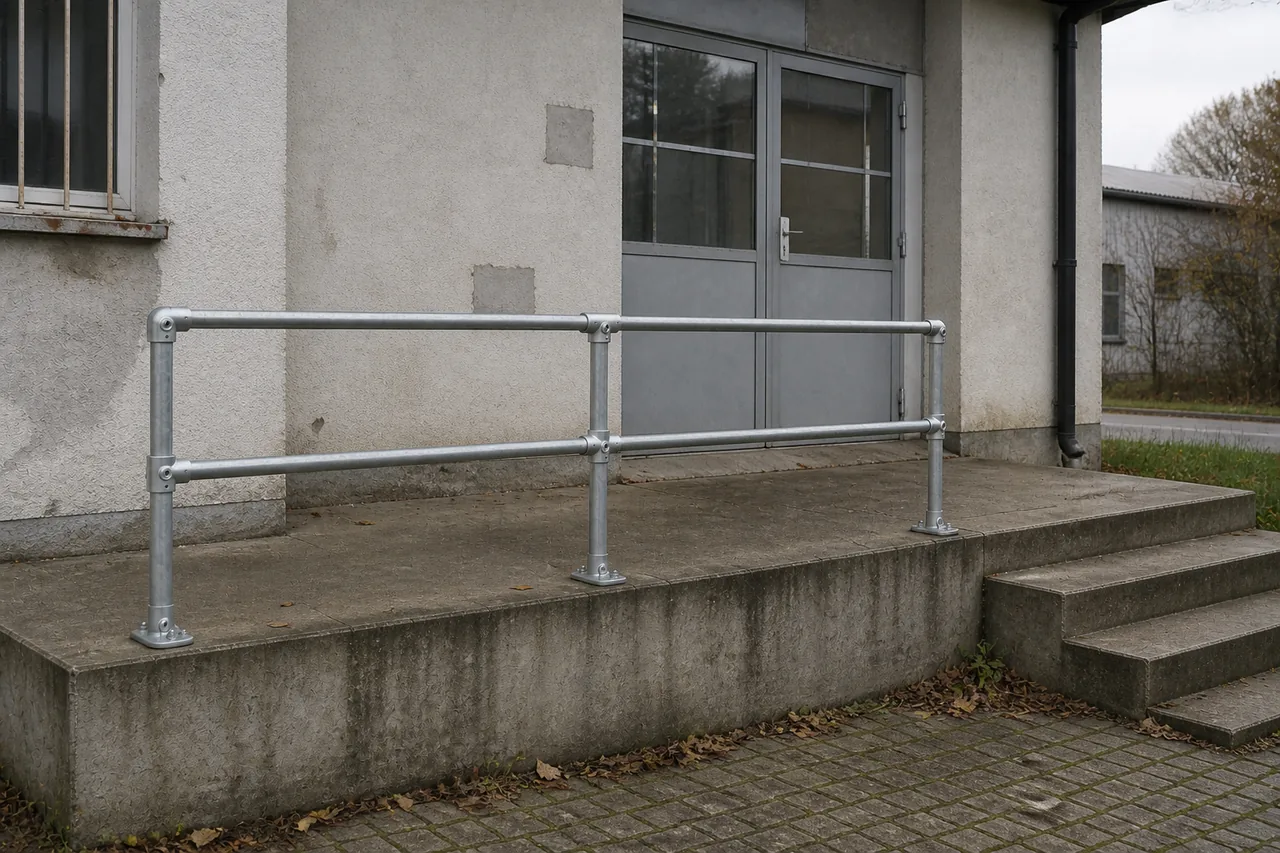

1. Rovné zábradlie na vodorovnej ploche

Najjednoduchšia zostava má dva koncové stĺpiky a podľa dĺžky jeden alebo viac priebežných stĺpikov. Hore použijete na konci ST-T6-D-ZN, v strede koncového stĺpika ST-T2-D-ZN. Na priebežnom stĺpiku patrí hore ST-T4-D-ZN a do stredovej priečky ST-T22-D-ZN. Presný príklad a počty nájdete v kusovníku jednoduchého zábradlia.

Ak má zvislá trubka pokračovať nad hornú priečku, použite otvorený stĺpik s bočnými úchytmi a hornou záslepkou. Taký detail sa hodí napríklad pri deliacom ráme alebo pri nadväzujúcej konštrukcii.

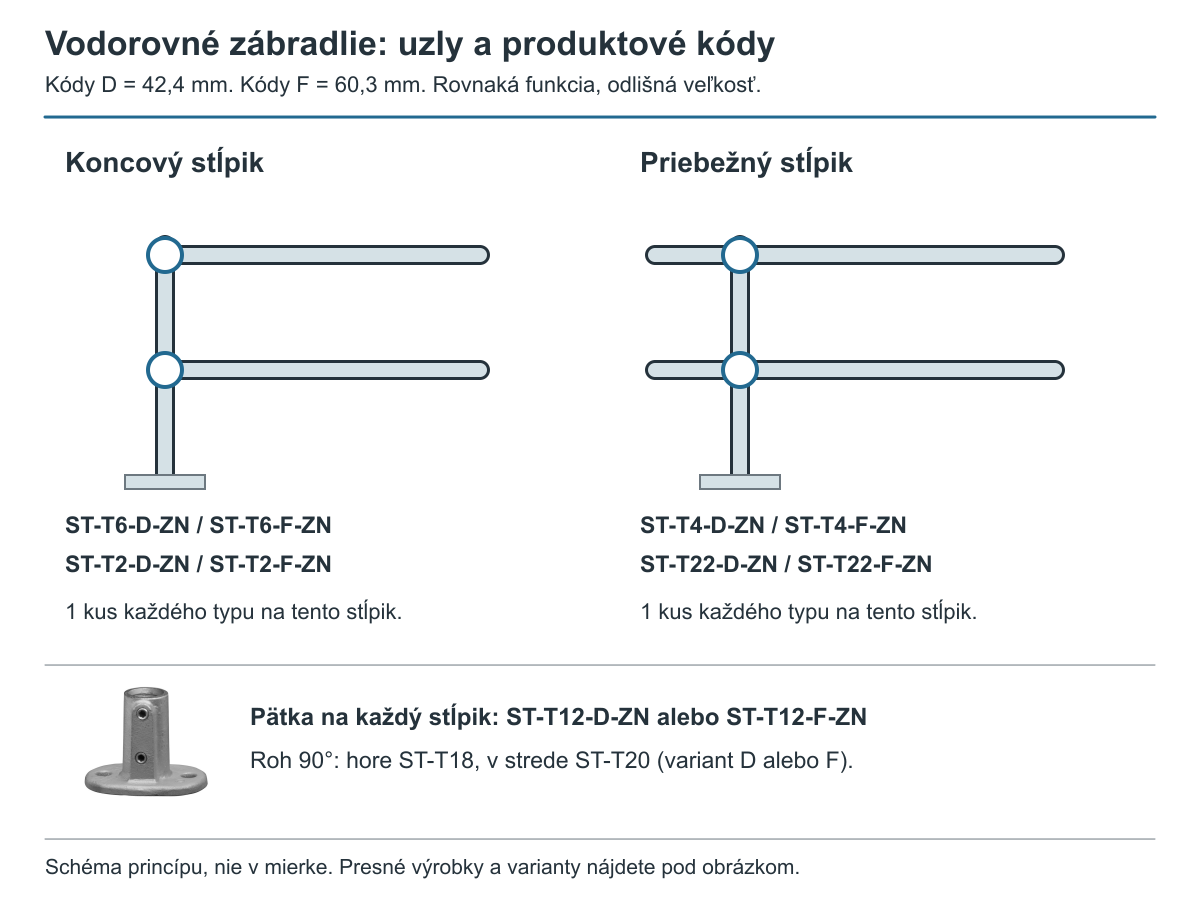

Koncové a priebežné uzly so spojkami ST-T6, ST-T2, ST-T4, ST-T22, ST-T18 a ST-T20

Schéma základných uzlov vodorovného zábradlia

Spojky k tomuto riešeniu

Na jeden koncový stĺpik pripadá 1× ST-T6 a 1× ST-T2; na priebežný 1× ST-T4 a 1× ST-T22; na pravouhlý roh 1× ST-T18 a 1× ST-T20. Každý stĺpik má vlastnú pätku.

Vyberte jeden priemer pre celú zostavu.
ST-T6-D-ZN – Horné koncové koleno pre trubku 42,4 mm Horné koncové koleno · Ø 42,4 mm
ST-T6-D-ZN
Ukončenie hornej trubky na koncovom stĺpiku.
ST-T6-E-ZN - Horné koncové koleno pre trubku 48,3 mmHorné koncové koleno · Ø 48,3 mm
ST-T6-E-ZN
Ukončenie hornej trubky na koncovom stĺpiku.
ST-T6-F-ZN – Horné koncové koleno pre trubku 60,3 mm Horné koncové koleno · Ø 60,3 mm
ST-T6-F-ZN
Ukončenie hornej trubky na koncovom stĺpiku.
ST-T2-D-ZN – Stredové koncové T pre trubku 42,4 mm Stredové koncové T · Ø 42,4 mm
ST-T2-D-ZN
Koniec stredovej priečky; stĺpik prechádza spojkou.
ST-T2-E-ZN - Stredové koncové T pre trubku 48,3 mmStredové koncové T · Ø 48,3 mm
ST-T2-E-ZN
Koniec stredovej priečky; stĺpik prechádza spojkou.
ST-T2-F-ZN – Stredové koncové T pre trubku 60,3 mm Stredové koncové T · Ø 60,3 mm
ST-T2-F-ZN
Koniec stredovej priečky; stĺpik prechádza spojkou.
ST-T4-D-ZN – Horné priebežné T pre trubku 42,4 mm Horné priebežné T · Ø 42,4 mm
ST-T4-D-ZN
Samostatné hrdlo pre ľavú a pravú hornú trubku.
ST-T4-E-ZN - Horné priebežné T pre trubku 48,3 mmHorné priebežné T · Ø 48,3 mm
ST-T4-E-ZN
Samostatné hrdlo pre ľavú a pravú hornú trubku.
ST-T4-F-ZN – Horné priebežné T pre trubku 60,3 mm Horné priebežné T · Ø 60,3 mm
ST-T4-F-ZN
Samostatné hrdlo pre ľavú a pravú hornú trubku.
ST-T22-D-ZN – Stredový kríž pre trubku 42,4 mm Stredový kríž · Ø 42,4 mm
ST-T22-D-ZN
Dve stredové priečky sa stretávajú na priebežnom stĺpiku.
ST-T22-E-ZN - Stredový kríž pre trubku 48,3 mmStredový kríž · Ø 48,3 mm
ST-T22-E-ZN
Dve stredové priečky sa stretávajú na priebežnom stĺpiku.
ST-T22-F-ZN – Stredový kríž pre trubku 60,3 mm Stredový kríž · Ø 60,3 mm
ST-T22-F-ZN
Dve stredové priečky sa stretávajú na priebežnom stĺpiku.
ST-T12-D-ZN – Pätka stĺpika pre trubku 42,4 mm Pätka stĺpika · Ø 42,4 mm
ST-T12-D-ZN
Kotvenie na vodorovnom pevnom podklade.
ST-T12-E-ZN - Pätka stĺpika pre trubku 48,3 mmPätka stĺpika · Ø 48,3 mm
ST-T12-E-ZN
Kotvenie na vodorovnom pevnom podklade.
ST-T12-F-ZN – Pätka stĺpika pre trubku 60,3 mm Pätka stĺpika · Ø 60,3 mm
ST-T12-F-ZN
Kotvenie na vodorovnom pevnom podklade.
ST-T18-D-ZN – Horný roh 90° pre trubku 42,4 mm Horný roh 90° · Ø 42,4 mm
ST-T18-D-ZN
Jeden diel spojí stĺpik a dve horné trubky v pravom uhle.
ST-T18-E-ZN - Horný roh 90° pre trubku 48,3 mmHorný roh 90° · Ø 48,3 mm
ST-T18-E-ZN
Jeden diel spojí stĺpik a dve horné trubky v pravom uhle.
ST-T18-F-ZN – Horný roh 90° pre trubku 60,3 mm Horný roh 90° · Ø 60,3 mm
ST-T18-F-ZN
Jeden diel spojí stĺpik a dve horné trubky v pravom uhle.
ST-T20-D-ZN – Stredový roh 90° pre trubku 42,4 mm Stredový roh 90° · Ø 42,4 mm
ST-T20-D-ZN
Jeden diel pre obe stredové priečky; stĺpik pokračuje.
ST-T20-E-ZN - Stredový roh 90° pre trubku 48,3 mmStredový roh 90° · Ø 48,3 mm
ST-T20-E-ZN
Jeden diel pre obe stredové priečky; stĺpik pokračuje.
ST-T20-F-ZN – Stredový roh 90° pre trubku 60,3 mm Stredový roh 90° · Ø 60,3 mm
ST-T20-F-ZN
Jeden diel pre obe stredové priečky; stĺpik pokračuje.

2. Zábradlie s pevným rohom 90°

Na pravouhlom rohu má byť jeden spoločný zvislý stĺpik. Horné trubky oboch smerov spojí jedna rohová spojka ST-T18-D-ZN; stredové trubky spojí jedna priebežná rohová spojka ST-T20-D-ZN. Nedávajte dve samostatné spojky za seba tam, kde má byť jedno trojcestné telo.

Dvojradové trubkové zábradlie s jedným pevným rohovým stĺpikom 90 stupňov na betónovej nakladacej ploche

Pevný roh 90° na vyvýšenej ploche

Spojky k tomuto riešeniu

Pre jeden dvojradový roh: 1× horný roh, 1× stredový roh a 1× pätka rohového stĺpika. Diely rovných polí pripočítajte osobitne.

Vyberte jeden priemer pre celú zostavu.
ST-T18-D-ZN – Horný roh 90° pre trubku 42,4 mm Horný roh 90° · Ø 42,4 mm
ST-T18-D-ZN
Jeden diel spojí stĺpik a dve horné trubky v pravom uhle.
ST-T18-E-ZN - Horný roh 90° pre trubku 48,3 mmHorný roh 90° · Ø 48,3 mm
ST-T18-E-ZN
Jeden diel spojí stĺpik a dve horné trubky v pravom uhle.
ST-T18-F-ZN – Horný roh 90° pre trubku 60,3 mm Horný roh 90° · Ø 60,3 mm
ST-T18-F-ZN
Jeden diel spojí stĺpik a dve horné trubky v pravom uhle.
ST-T20-D-ZN – Stredový roh 90° pre trubku 42,4 mm Stredový roh 90° · Ø 42,4 mm
ST-T20-D-ZN
Jeden diel pre obe stredové priečky; stĺpik pokračuje.
ST-T20-E-ZN - Stredový roh 90° pre trubku 48,3 mmStredový roh 90° · Ø 48,3 mm
ST-T20-E-ZN
Jeden diel pre obe stredové priečky; stĺpik pokračuje.
ST-T20-F-ZN – Stredový roh 90° pre trubku 60,3 mm Stredový roh 90° · Ø 60,3 mm
ST-T20-F-ZN
Jeden diel pre obe stredové priečky; stĺpik pokračuje.
ST-T12-D-ZN – Kotviaca pätka stĺpika pre trubku 42,4 mm Kotviaca pätka stĺpika · Ø 42,4 mm
ST-T12-D-ZN
Jedna pätka na jeden stĺpik. Rozmery a rozstup otvorov overte podľa zvolenej veľkosti výrobku.
ST-T12-E-ZN - Kotviaca pätka stĺpika pre trubku 48,3 mmKotviaca pätka stĺpika · Ø 48,3 mm
ST-T12-E-ZN
Jedna pätka na jeden stĺpik. Rozmery a rozstup otvorov overte podľa zvolenej veľkosti výrobku.
ST-T12-F-ZN – Kotviaca pätka stĺpika pre trubku 60,3 mm Kotviaca pätka stĺpika · Ø 60,3 mm
ST-T12-F-ZN
Jedna pätka na jeden stĺpik. Rozmery a rozstup otvorov overte podľa zvolenej veľkosti výrobku.

3. Zábradlie s pôdorysným rohom mimo 90°

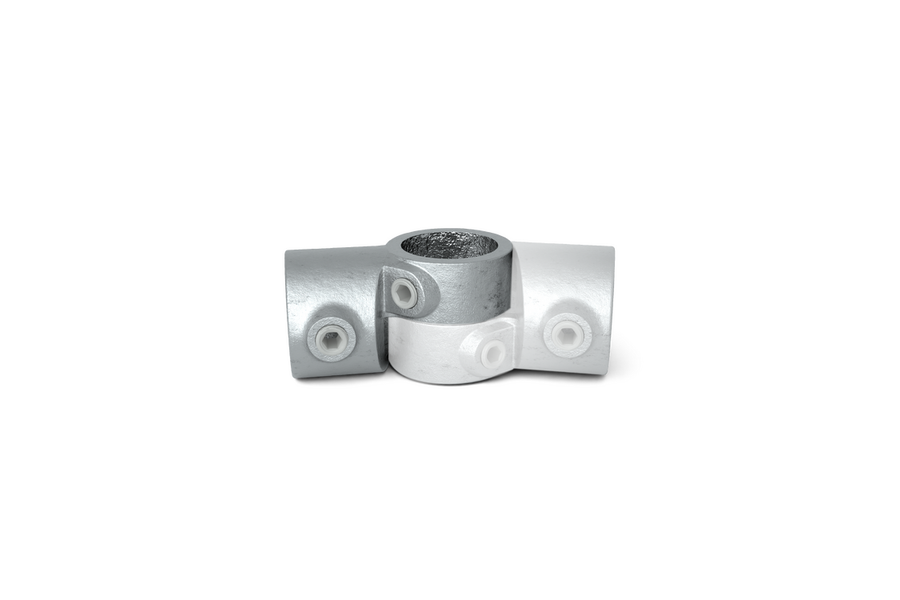

Pre pôdorysný roh 90–180° použite ST-T49-D-ZN pre Ø 42,4 mm alebo ST-T49-F-ZN pre Ø 60,3 mm. Jeden kompletný rohový uzol tvoria dva kusy. Polovice sa nasunú na spoločný zvislý stĺpik a natočia podľa hrany. Na dvojradovom zábradlí potrebujete na jeden rohový stĺpik dva páry, teda štyri kusy. Nejde o kĺb so skrutkou, ktorý mení sklon schodiskovej trubky. Pre Ø 48,3 mm zvoľte ST-T49-E-ZN; aj tu objednajte dva kusy na jeden uzol, spolu štyri kusy na dvojradový roh.

Trubky sa v rohu navzájom nepretínajú. Každá končí vo vlastnom hrdle otočného úchytu. Pri zostave s voľnejším natočením si najprv nasucho osadíte rohový stĺpik, nastavíte oba smery a až potom dotiahnete skrutky.

Pevný roh ST-T18 a ST-T20; nastaviteľný roh z páru ST-T49, priemery 42,4 a 60,3 mm

Spojky k tomuto riešeniu

Pevný roh: dva rôzne diely, jeden horný a jeden stredový. Nastaviteľný roh: 2 kusy na výšku, teda 4 kusy na dvojradový rohový stĺpik.

Vyberte jeden priemer pre celú zostavu.
ST-T18-D-ZN – Horný roh 90° pre trubku 42,4 mm Horný roh 90° · Ø 42,4 mm
ST-T18-D-ZN
Jeden diel spojí stĺpik a dve horné trubky v pravom uhle.
ST-T18-E-ZN - Horný roh 90° pre trubku 48,3 mmHorný roh 90° · Ø 48,3 mm
ST-T18-E-ZN
Jeden diel spojí stĺpik a dve horné trubky v pravom uhle.
ST-T18-F-ZN – Horný roh 90° pre trubku 60,3 mm Horný roh 90° · Ø 60,3 mm
ST-T18-F-ZN
Jeden diel spojí stĺpik a dve horné trubky v pravom uhle.
ST-T20-D-ZN – Stredový roh 90° pre trubku 42,4 mm Stredový roh 90° · Ø 42,4 mm
ST-T20-D-ZN
Jeden diel pre obe stredové priečky; stĺpik pokračuje.
ST-T20-E-ZN - Stredový roh 90° pre trubku 48,3 mmStredový roh 90° · Ø 48,3 mm
ST-T20-E-ZN
Jeden diel pre obe stredové priečky; stĺpik pokračuje.
ST-T20-F-ZN – Stredový roh 90° pre trubku 60,3 mm Stredový roh 90° · Ø 60,3 mm
ST-T20-F-ZN
Jeden diel pre obe stredové priečky; stĺpik pokračuje.
ST-T49-D-ZN – Nastaviteľný pôdorysný roh 90–180° pre trubku 42,4 mm Nastaviteľný pôdorysný roh 90–180° · Ø 42,4 mm
ST-T49-D-ZN
Objednajte 2 kusy na jeden kompletný uzol. Pre horný aj stredový roh sú potrebné spolu 4 kusy.
ST-T49-E-ZN - Nastaviteľný pôdorysný roh pre trubku 48,3 mmNastaviteľný pôdorysný roh · Ø 48,3 mm
ST-T49-E-ZN
Na jeden kompletný uzol objednajte 2 kusy; na horný aj stredový roh spolu 4 kusy. Výrobok má rozsah 60–180°, ktorý zahŕňa zobrazený roh 90–180°.
ST-T49-F-ZN – Nastaviteľný pôdorysný roh 90–180° pre trubku 60,3 mm Nastaviteľný pôdorysný roh 90–180° · Ø 60,3 mm
ST-T49-F-ZN
Objednajte 2 kusy na jeden kompletný uzol. Pre horný aj stredový roh sú potrebné spolu 4 kusy.

Dve polovice ST-T49 vytvárajú kompletný nastaviteľný pôdorysný uzol

Kompletný pár spojok nastaviteľného rohu

Spojky k tomuto riešeniu

Na obrázku je kompletný pár. Jeden objednaný kus je len jedna polovica uzla.

Vyberte jeden priemer pre celú zostavu.
ST-T49-D-ZN – Nastaviteľný pôdorysný roh 90–180° pre trubku 42,4 mm Nastaviteľný pôdorysný roh 90–180° · Ø 42,4 mm
ST-T49-D-ZN
Objednajte 2 kusy na jeden kompletný uzol. Pre horný aj stredový roh sú potrebné spolu 4 kusy.
ST-T49-E-ZN - Nastaviteľný pôdorysný roh pre trubku 48,3 mmNastaviteľný pôdorysný roh · Ø 48,3 mm
ST-T49-E-ZN
Na jeden kompletný uzol objednajte 2 kusy; na horný aj stredový roh spolu 4 kusy. Výrobok má rozsah 60–180°, ktorý zahŕňa zobrazený roh 90–180°.
ST-T49-F-ZN – Nastaviteľný pôdorysný roh 90–180° pre trubku 60,3 mm Nastaviteľný pôdorysný roh 90–180° · Ø 60,3 mm
ST-T49-F-ZN
Objednajte 2 kusy na jeden kompletný uzol. Pre horný aj stredový roh sú potrebné spolu 4 kusy.

4. Zábradlie na miernej rampe so sklonom 0–11°

Pri miernej rampe zostávajú stĺpiky zvislé, horná aj stredová trubka však sledujú sklon rampy. Ak je pätka osadená priamo na šikmom podklade, použite pätku určenú pre sklon, napríklad ST-T12S-D-ZN. Koncové a priebežné uzly vyberte až podľa nameraného uhla a toho, či trubka v uzle končí alebo pokračuje.

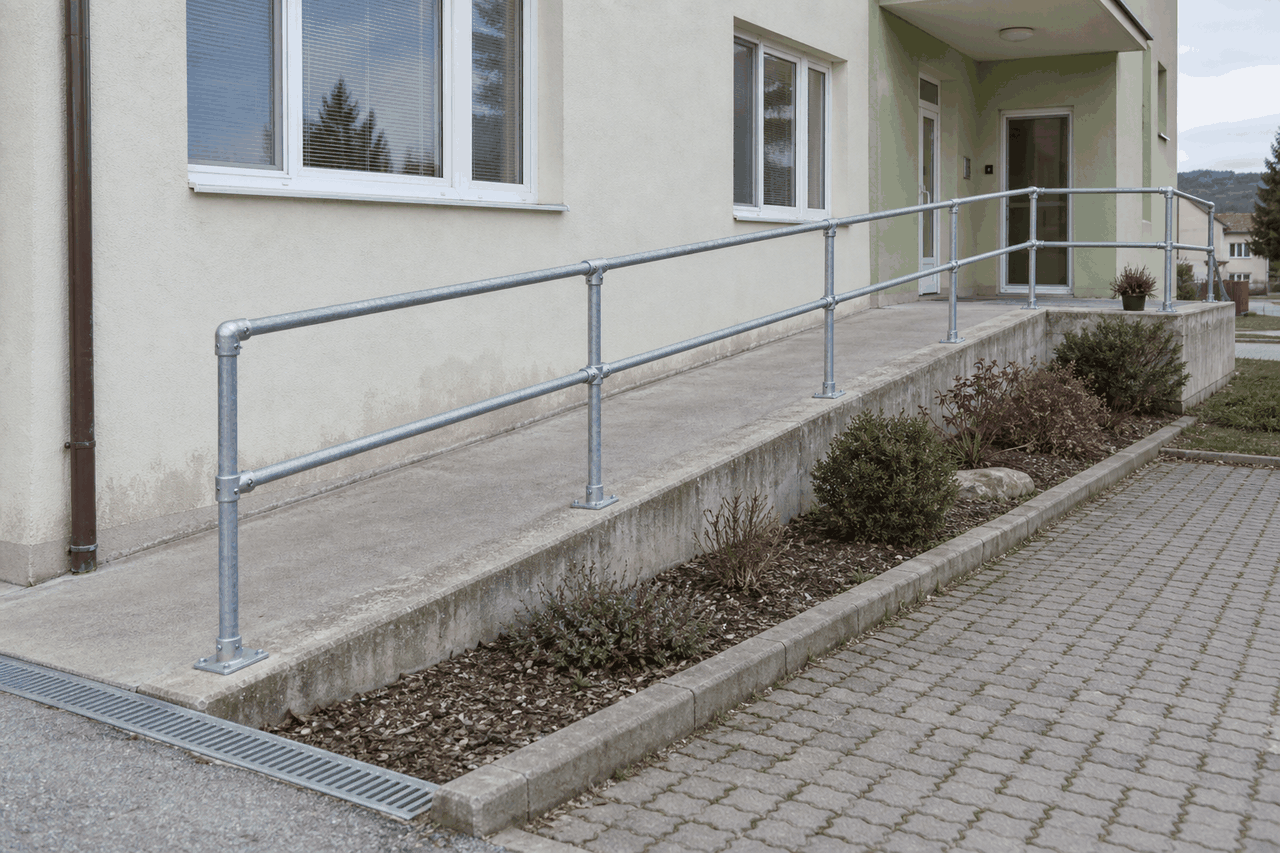

Dlhé dvojradové zábradlie so zvislými stĺpikmi na miernej betónovej rampe

Zábradlie na miernej rampe

Spojky k tomuto riešeniu

Šikmá pätka ST-T12-SE-ZN patrí k trubke 48,3 mm a sklonu podkladu 0–11°. Pre 42,4 mm je nižšie samostatná pätka. Pri každom priemere vyberte kotvenie pre daný podklad a sklon; rovná pätka nenahrádza šikmú.

Vyberte jeden priemer pre celú zostavu.
ST-T44-D-ZN – Kĺbový uzol na rampe pre trubku 42,4 mm Kĺbový uzol na rampe · Ø 42,4 mm
ST-T44-D-ZN
Nastavenie koncového spojenia podľa skutočného sklonu rampy.
ST-T44-E-ZN - Kĺbový uzol na rampe pre trubku 48,3 mmKĺbový uzol na rampe · Ø 48,3 mm
ST-T44-E-ZN
Nastavenie koncového spojenia podľa skutočného sklonu rampy.
ST-T44-F-ZN – Kĺbový uzol na rampe pre trubku 60,3 mm Kĺbový uzol na rampe · Ø 60,3 mm
ST-T44-F-ZN
Nastavenie koncového spojenia podľa skutočného sklonu rampy.
ST-T12S-D-ZN – Šikmá pätka 0–11° pre trubku 42,4 mm Šikmá pätka 0–11° · Ø 42,4 mm
ST-T12S-D-ZN
Pätka pre osadenie zvislého stĺpika na mierne šikmom podklade. Pre trubku s vonkajším priemerom 42,4 mm.
ST-T12-SE-ZN - Šikmá pätka 0–11° pre trubku 48,3 mmŠikmá pätka 0–11° · Ø 48,3 mm
ST-T12-SE-ZN
Osadenie stĺpika na mierne šikmom podklade. Nezamieňajte ju s rovnou základovou pätkou.

Alternatíva pre rampu 0–11° z trubiek 48,3 mm
Namiesto kĺbových uzlov môžete použiť nasledujúce šikmé diely. Úzke a široké T sú alternatívy podľa toho, či je madlo priebežné alebo sa v spoji nadpája. Neobjednávajte všetky ako jeden spoločný kusovník.

ST-T6-SE-ZN - Šikmé koncové koleno 0–11° pre trubku 48,3 mmŠikmé koncové koleno 0–11° · Ø 48,3 mm
ST-T6-SE-ZN
Ukončenie horného madla na stĺpiku pri miernom sklone.
ST-T2-SE-ZN - Šikmé úzke T 0–11° pre trubku 48,3 mmŠikmé úzke T 0–11° · Ø 48,3 mm
ST-T2-SE-ZN
Spojenie priebežného madla so stĺpikom. Madlo sa v tejto spojke nenadpája.
ST-T4-SE-ZN - Šikmé široké T 0–11° pre trubku 48,3 mmŠikmé široké T 0–11° · Ø 48,3 mm
ST-T4-SE-ZN
Spojenie madla so stĺpikom s možnosťou nadpojiť dva diely madla priamo v spojke.
ST-T22-SE-ZN - Šikmý kríž 0–11° pre trubku 48,3 mmŠikmý kríž 0–11° · Ø 48,3 mm
ST-T22-SE-ZN
Pripojenie dvoch šikmých priečok k priebežnému stĺpiku.

5. Zábradlie na schodoch so sklonom 11–30°

Na schodisku veďte obe trubky rovnobežne so sklonom stupňov. Pre nastaviteľné pripojenie použite ST-T44-D-ZN alebo ST-T44-F-ZN podľa priemeru. V priebežnom hrdle môže pokračovať madlo; v odbočujúcom hrdle trubka končí. Pri opakovaní polí rozlišujte spoločný priebežný uzol a dva samostatné konce. Pár na pôdorysný roh ST-T49 sem automaticky nepatrí. Pre priemer 48,3 mm je kĺbovou možnosťou ST-T44-E-ZN.

Dvojradové trubkové zábradlie na vonkajších betónových schodoch so zvislými stĺpikmi

Zábradlie na miernejšom schodisku

Spojky k tomuto riešeniu

Základ pre koncové pripojenie a kotvenie na stupni. Pri priebežnom uzle voľte orientáciu priebežného hrdla podľa toho, ktorá trubka pokračuje.

Vyberte jeden priemer pre celú zostavu.
ST-T44-D-ZN – Kĺbový úchyt šikmej trubky pre trubku 42,4 mm Kĺbový úchyt šikmej trubky · Ø 42,4 mm
ST-T44-D-ZN
Kĺb mení sklon v bočnom pohľade. Priebežné hrdlo drží trubku, druhé hrdlo ukončuje pripájaný diel.
ST-T44-E-ZN - Kĺbový úchyt šikmej trubky pre trubku 48,3 mmKĺbový úchyt šikmej trubky · Ø 48,3 mm
ST-T44-E-ZN
Kĺb mení sklon v bočnom pohľade. Priebežné hrdlo drží trubku, druhé hrdlo ukončuje pripájaný diel.
ST-T44-F-ZN – Kĺbový úchyt šikmej trubky pre trubku 60,3 mm Kĺbový úchyt šikmej trubky · Ø 60,3 mm
ST-T44-F-ZN
Kĺb mení sklon v bočnom pohľade. Priebežné hrdlo drží trubku, druhé hrdlo ukončuje pripájaný diel.
ST-T12-D-ZN – Pätka na vodorovnom stupni pre trubku 42,4 mm Pätka na vodorovnom stupni · Ø 42,4 mm
ST-T12-D-ZN
Stĺpik kotvený zhora do vodorovného stupňa alebo podesty.
ST-T12-E-ZN - Pätka na vodorovnom stupni pre trubku 48,3 mmPätka na vodorovnom stupni · Ø 48,3 mm
ST-T12-E-ZN
Stĺpik kotvený zhora do vodorovného stupňa alebo podesty.
ST-T12-F-ZN – Pätka na vodorovnom stupni pre trubku 60,3 mm Pätka na vodorovnom stupni · Ø 60,3 mm
ST-T12-F-ZN
Stĺpik kotvený zhora do vodorovného stupňa alebo podesty.
ST-T73-D-ZN – Záslepka voľného konca pre trubku 42,4 mm Záslepka voľného konca · Ø 42,4 mm
ST-T73-D-ZN
Uzatvorenie voľného otvoreného konca trubky.
ST-T74-E-P-S - Plastová záslepka voľného konca pre trubku 48,3 mmPlastová záslepka voľného konca · Ø 48,3 mm
ST-T74-E-P-S
Sivá záslepka pre vonkajší priemer 48,3 mm. Pri výbere zohľadnite aj vnútorný priemer a hrúbku steny trubky.
ST-T73-F-ZN – Záslepka voľného konca pre trubku 60,3 mm Záslepka voľného konca · Ø 60,3 mm
ST-T73-F-ZN
Uzatvorenie voľného otvoreného konca trubky.

6. Zábradlie na strmších schodoch so sklonom 30–45°

Pri väčšom sklone je dôležité odlíšiť koncový, priebežný a krížový uzol. Podľa konkrétneho zapojenia prichádzajú do úvahy uhlové diely ST-T27-D-ZN, ST-T23-D-ZN a ST-T126-D-ZN. Pevný diel vyberte až po zameraní; ak sa sklon na stavbe môže líšiť, použite nastaviteľný uzol vo vhodnom rozsahu.

Priebežné hrdlo a koncové hrdlo ST-T44, uhlové diely ST-T23, ST-T27 a ST-T126

Porovnanie uzlov podľa sklonu

Spojky k tomuto riešeniu

Rozsah uhla vyberajte podľa konkrétneho výrobku. Diely pre 42,4 a 48,3 mm môžu mať odlišný rozsah: napríklad ST-T27-E-ZN je uhlové T 30–45° a ST-T126-E-ZN je šikmý kríž 0–45°. Kĺbové úchyty sú nižšie rozlíšené podľa priemeru.

Vyberte jeden priemer pre celú zostavu.
ST-T23-D-ZN – Šikmý priebežný kríž 30–45° pre trubku 42,4 mm Šikmý priebežný kríž 30–45° · Ø 42,4 mm
ST-T23-D-ZN
Priebežný zvislý stĺpik a šikmá stredová priečka; výber podľa zameraného uhla.
ST-T23-E-ZN - Šikmý priebežný kríž 30–45° pre trubku 48,3 mmŠikmý priebežný kríž 30–45° · Ø 48,3 mm
ST-T23-E-ZN
Šikmé priečky pripojené k priebežnému zvislému stĺpiku. Vyberte podľa nameraného uhla.
ST-T27-D-ZN – Koncové T 45° pre trubku 42,4 mm Koncové T 45° · Ø 42,4 mm
ST-T27-D-ZN
Koncový uzol pre uvedený uhol 45°, nie univerzálny diel pre každý sklon.
ST-T27-E-ZN - Uhlové T 30–45° pre trubku 48,3 mmUhlové T 30–45° · Ø 48,3 mm
ST-T27-E-ZN
Šikmá trubka končí v odbočení; druhá trubka prechádza spojkou. Nie je to obyčajné kolmé T.
ST-T126-D-ZN – Horný šikmý priebežný uzol 45° pre trubku 42,4 mm Horný šikmý priebežný uzol 45° · Ø 42,4 mm
ST-T126-D-ZN
Šikmé priebežné madlo sa pripája k ukončenému stĺpiku.
ST-T126-E-ZN - Šikmý priebežný kríž 0–45° pre trubku 48,3 mmŠikmý priebežný kríž 0–45° · Ø 48,3 mm
ST-T126-E-ZN
Spojenie šikmej priečky so zvislým stĺpikom. Stĺpik prechádza samostatným hrdlom, bočné hrdlá držia priečky.
ST-T44-D-ZN – Nastaviteľný koncový uzol pre trubku 42,4 mm Nastaviteľný koncový uzol · Ø 42,4 mm
ST-T44-D-ZN
Alternatíva pre koncové pripojenie v nameranom sklone.
ST-T44-E-ZN - Nastaviteľný koncový uzol pre trubku 48,3 mmNastaviteľný koncový uzol · Ø 48,3 mm
ST-T44-E-ZN
Alternatíva pre koncové pripojenie v nameranom sklone.
ST-T44-F-ZN – Nastaviteľný koncový uzol pre trubku 60,3 mm Nastaviteľný koncový uzol · Ø 60,3 mm
ST-T44-F-ZN
Alternatíva pre koncové pripojenie v nameranom sklone.
ST-T12-D-ZN – Pätka na vodorovnom stupni pre trubku 42,4 mm Pätka na vodorovnom stupni · Ø 42,4 mm
ST-T12-D-ZN
Stĺpik kotvený zhora do vodorovného stupňa alebo podesty.
ST-T12-E-ZN - Pätka na vodorovnom stupni pre trubku 48,3 mmPätka na vodorovnom stupni · Ø 48,3 mm
ST-T12-E-ZN
Stĺpik kotvený zhora do vodorovného stupňa alebo podesty.
ST-T12-F-ZN – Pätka na vodorovnom stupni pre trubku 60,3 mm Pätka na vodorovnom stupni · Ø 60,3 mm
ST-T12-F-ZN
Stĺpik kotvený zhora do vodorovného stupňa alebo podesty.
ST-T73-D-ZN – Záslepka voľného konca pre trubku 42,4 mm Záslepka voľného konca · Ø 42,4 mm
ST-T73-D-ZN
Uzatvorenie voľného otvoreného konca trubky.
ST-T74-E-P-S - Plastová záslepka voľného konca pre trubku 48,3 mmPlastová záslepka voľného konca · Ø 48,3 mm
ST-T74-E-P-S
Sivá záslepka pre vonkajší priemer 48,3 mm. Pri výbere zohľadnite aj vnútorný priemer a hrúbku steny trubky.
ST-T73-F-ZN – Záslepka voľného konca pre trubku 60,3 mm Záslepka voľného konca · Ø 60,3 mm
ST-T73-F-ZN
Uzatvorenie voľného otvoreného konca trubky.

7. Prechod z vodorovnej podesty na schody

Pri zmene sklonu rozlišujte spojenie dvoch trubiek a prichytenie k stĺpiku. ST-T24-D-ZN spojí dva konce pod uhlom 120–165°; ST-T125-D-ZN umožňuje rozsah 75–210°. Ani jedna nemá tretie hrdlo pre stĺpik. Ten preto podopiera samostatný úchyt. Na koncové kĺbové pripojenie šikmej trubky k stĺpiku použite ST-T44-D-ZN alebo ST-T44-F-ZN. Vodorovný a šikmý úsek si rozdeľte na samostatné diely. Pri Ø 48,3 mm vyberte koleno ST-T124-E-ZN (120–165°) alebo ST-T125-E-ZN (75–210°) a samostatný úchyt ST-T44-E-ZN.

Trubkové zábradlie s vodorovnou časťou na podeste a šikmou časťou na priemyselnom schodisku

Prechod z podesty na strmšie schodisko

Spojky k tomuto riešeniu

Pre trubku 48,3 mm použite na spoj dvoch trubiek v rozsahu 120–165° ST-T124-E-ZN. ST-T24-E-ZN je päťcestný spoj, nie uhlové koleno. Koleno a úchyt stĺpika riešia odlišné spoje.

Vyberte jeden priemer pre celú zostavu.
ST-T24-D-ZN – Koleno medzi dvomi trubkami 120–165° pre trubku 42,4 mm Koleno medzi dvomi trubkami 120–165° · Ø 42,4 mm
ST-T24-D-ZN
Spája vodorovný a šikmý diel. Nemá tretie hrdlo pre zvislý stĺpik.
ST-T124-E-ZN - Koleno medzi dvomi trubkami 120–165° pre trubku 48,3 mmKoleno medzi dvomi trubkami 120–165° · Ø 48,3 mm
ST-T124-E-ZN
Nastavenie uhla medzi dvomi koncami trubiek. Nemá tretie hrdlo pre stĺpik; jeho uchytenie riešte samostatne.
ST-T125-D-ZN – Nastaviteľné koleno 75–210° pre trubku 42,4 mm Nastaviteľné koleno 75–210° · Ø 42,4 mm
ST-T125-D-ZN
Alternatíva pre spoj dvoch trubiek mimo rozsahu pevnejšieho uhlového riešenia.
ST-T125-E-ZN - Nastaviteľné koleno 75–210° pre trubku 48,3 mmNastaviteľné koleno 75–210° · Ø 48,3 mm
ST-T125-E-ZN
Zmena smeru medzi dvomi koncami trubiek. Rozsah označuje uhol medzi trubkami, nie sklon schodiska.
ST-T44-D-ZN – Uchytenie šikmej trubky k stĺpiku pre trubku 42,4 mm Uchytenie šikmej trubky k stĺpiku · Ø 42,4 mm
ST-T44-D-ZN
Samostatné uchytenie pri prechode; nejde o náhradu kolena trubka–trubka.
ST-T44-E-ZN - Uchytenie šikmej trubky k stĺpiku pre trubku 48,3 mmUchytenie šikmej trubky k stĺpiku · Ø 48,3 mm
ST-T44-E-ZN
Samostatné uchytenie pri prechode; nejde o náhradu kolena trubka–trubka.
ST-T44-F-ZN – Uchytenie šikmej trubky k stĺpiku pre trubku 60,3 mm Uchytenie šikmej trubky k stĺpiku · Ø 60,3 mm
ST-T44-F-ZN
Samostatné uchytenie pri prechode; nejde o náhradu kolena trubka–trubka.
ST-T2-D-ZN – Ukončenie vodorovnej priečky pre trubku 42,4 mm Ukončenie vodorovnej priečky · Ø 42,4 mm
ST-T2-D-ZN
Pripojenie rovného úseku podesty k stĺpiku.
ST-T2-E-ZN - Ukončenie vodorovnej priečky pre trubku 48,3 mmUkončenie vodorovnej priečky · Ø 48,3 mm
ST-T2-E-ZN
Pripojenie rovného úseku podesty k stĺpiku.
ST-T2-F-ZN – Ukončenie vodorovnej priečky pre trubku 60,3 mm Ukončenie vodorovnej priečky · Ø 60,3 mm
ST-T2-F-ZN
Pripojenie rovného úseku podesty k stĺpiku.

8. Roh na medzipodeste a dvojramenné schodisko

Na medzipodeste najprv ukončite šikmú časť v zvislom stĺpiku. Krátky vodorovný úsek podesty potom vytvorí samostatné pole a až na ďalšom stĺpiku začne nasledujúce šikmé rameno. Ak podesta zároveň mení smer v pôdoryse, riešte sklon a roh ako dva nadväzujúce uzly, nie ako jednu zloženú spojku.

Oddelenie zmeny sklonu ST-T24 alebo ST-T125 a pripojenia k stĺpiku ST-T44

Spojky k tomuto riešeniu

Najprv oddelte vodorovné a šikmé úseky, potom priraďte uzly podľa schémy.

Vyberte jeden priemer pre celú zostavu.
ST-T24-D-ZN – Koleno medzi dvomi trubkami 120–165° pre trubku 42,4 mm Koleno medzi dvomi trubkami 120–165° · Ø 42,4 mm
ST-T24-D-ZN
Spája vodorovný a šikmý diel. Nemá tretie hrdlo pre zvislý stĺpik.
ST-T124-E-ZN - Koleno medzi dvomi trubkami 120–165° pre trubku 48,3 mmKoleno medzi dvomi trubkami 120–165° · Ø 48,3 mm
ST-T124-E-ZN
Nastavenie uhla medzi dvomi koncami trubiek. Nemá tretie hrdlo pre stĺpik; jeho uchytenie riešte samostatne.
ST-T125-D-ZN – Nastaviteľné koleno 75–210° pre trubku 42,4 mm Nastaviteľné koleno 75–210° · Ø 42,4 mm
ST-T125-D-ZN
Alternatíva pre spoj dvoch trubiek mimo rozsahu pevnejšieho uhlového riešenia.
ST-T125-E-ZN - Nastaviteľné koleno 75–210° pre trubku 48,3 mmNastaviteľné koleno 75–210° · Ø 48,3 mm
ST-T125-E-ZN
Zmena smeru medzi dvomi koncami trubiek. Rozsah označuje uhol medzi trubkami, nie sklon schodiska.
ST-T44-D-ZN – Uchytenie šikmej trubky k stĺpiku pre trubku 42,4 mm Uchytenie šikmej trubky k stĺpiku · Ø 42,4 mm
ST-T44-D-ZN
Samostatné uchytenie pri prechode; nejde o náhradu kolena trubka–trubka.
ST-T44-E-ZN - Uchytenie šikmej trubky k stĺpiku pre trubku 48,3 mmUchytenie šikmej trubky k stĺpiku · Ø 48,3 mm
ST-T44-E-ZN
Samostatné uchytenie pri prechode; nejde o náhradu kolena trubka–trubka.
ST-T44-F-ZN – Uchytenie šikmej trubky k stĺpiku pre trubku 60,3 mm Uchytenie šikmej trubky k stĺpiku · Ø 60,3 mm
ST-T44-F-ZN
Samostatné uchytenie pri prechode; nejde o náhradu kolena trubka–trubka.
ST-T2-D-ZN – Ukončenie vodorovnej priečky pre trubku 42,4 mm Ukončenie vodorovnej priečky · Ø 42,4 mm
ST-T2-D-ZN
Pripojenie rovného úseku podesty k stĺpiku.
ST-T2-E-ZN - Ukončenie vodorovnej priečky pre trubku 48,3 mmUkončenie vodorovnej priečky · Ø 48,3 mm
ST-T2-E-ZN
Pripojenie rovného úseku podesty k stĺpiku.
ST-T2-F-ZN – Ukončenie vodorovnej priečky pre trubku 60,3 mm Ukončenie vodorovnej priečky · Ø 60,3 mm
ST-T2-F-ZN
Pripojenie rovného úseku podesty k stĺpiku.
ST-T18-D-ZN – Horný pravouhlý roh podesty pre trubku 42,4 mm Horný pravouhlý roh podesty · Ø 42,4 mm
ST-T18-D-ZN
Pre vodorovné rameno podesty, nie pre zlomenie sklonu schodov.
ST-T18-E-ZN - Horný pravouhlý roh podesty pre trubku 48,3 mmHorný pravouhlý roh podesty · Ø 48,3 mm
ST-T18-E-ZN
Pre vodorovné rameno podesty, nie pre zlomenie sklonu schodov.
ST-T18-F-ZN – Horný pravouhlý roh podesty pre trubku 60,3 mm Horný pravouhlý roh podesty · Ø 60,3 mm
ST-T18-F-ZN
Pre vodorovné rameno podesty, nie pre zlomenie sklonu schodov.
ST-T20-D-ZN – Stredový pravouhlý roh podesty pre trubku 42,4 mm Stredový pravouhlý roh podesty · Ø 42,4 mm
ST-T20-D-ZN
Priebežný stĺpik s dvomi vodorovnými priečkami.
ST-T20-E-ZN - Stredový pravouhlý roh podesty pre trubku 48,3 mmStredový pravouhlý roh podesty · Ø 48,3 mm
ST-T20-E-ZN
Priebežný stĺpik s dvomi vodorovnými priečkami.
ST-T20-F-ZN – Stredový pravouhlý roh podesty pre trubku 60,3 mm Stredový pravouhlý roh podesty · Ø 60,3 mm
ST-T20-F-ZN
Priebežný stĺpik s dvomi vodorovnými priečkami.
ST-T48-E-ZN - Dvojkĺbový vnútorný roh pre trubku 48,3 mmDvojkĺbový vnútorný roh · Ø 48,3 mm
ST-T48-E-ZN
Pripojenie dvoch šikmých vetiev k rohovému stĺpiku. Pôdorysný roh je 90°; nejde o nastaviteľný pôdorysný roh z páru spojok.
ST-T48-F-ZN – Dvojkĺbový vnútorný roh 60,3 mm pre trubku 60,3 mm Dvojkĺbový vnútorný roh 60,3 mm · Ø 60,3 mm
ST-T48-F-ZN
Pre dve šikmé vetvy pri rohovom stĺpiku. Pôdorysný roh je 90°; tento diel nenahrádza nastaviteľný pôdorysný roh ST-T49.

Dvojradové trubkové zábradlie na dvoch schodiskových ramenách oddelených vodorovnou podestou

Zábradlie na schodoch s medzipodestou

Spojky k tomuto riešeniu

Sklon schodiska a roh podesty riešte ako samostatné nadväzujúce uzly.

Vyberte jeden priemer pre celú zostavu.
ST-T18-D-ZN – Horný pravouhlý roh podesty pre trubku 42,4 mm Horný pravouhlý roh podesty · Ø 42,4 mm
ST-T18-D-ZN
Pre vodorovné rameno podesty, nie pre zlomenie sklonu schodov.
ST-T18-E-ZN - Horný pravouhlý roh podesty pre trubku 48,3 mmHorný pravouhlý roh podesty · Ø 48,3 mm
ST-T18-E-ZN
Pre vodorovné rameno podesty, nie pre zlomenie sklonu schodov.
ST-T18-F-ZN – Horný pravouhlý roh podesty pre trubku 60,3 mm Horný pravouhlý roh podesty · Ø 60,3 mm
ST-T18-F-ZN
Pre vodorovné rameno podesty, nie pre zlomenie sklonu schodov.
ST-T20-D-ZN – Stredový pravouhlý roh podesty pre trubku 42,4 mm Stredový pravouhlý roh podesty · Ø 42,4 mm
ST-T20-D-ZN
Priebežný stĺpik s dvomi vodorovnými priečkami.
ST-T20-E-ZN - Stredový pravouhlý roh podesty pre trubku 48,3 mmStredový pravouhlý roh podesty · Ø 48,3 mm
ST-T20-E-ZN
Priebežný stĺpik s dvomi vodorovnými priečkami.
ST-T20-F-ZN – Stredový pravouhlý roh podesty pre trubku 60,3 mm Stredový pravouhlý roh podesty · Ø 60,3 mm
ST-T20-F-ZN
Priebežný stĺpik s dvomi vodorovnými priečkami.
ST-T44-D-ZN – Kĺbové pripojenie schodiskového ramena pre trubku 42,4 mm Kĺbové pripojenie schodiskového ramena · Ø 42,4 mm
ST-T44-D-ZN
Šikmý úsek ukončite oddelene od vodorovného rohu.
ST-T44-E-ZN - Kĺbové pripojenie schodiskového ramena pre trubku 48,3 mmKĺbové pripojenie schodiskového ramena · Ø 48,3 mm
ST-T44-E-ZN
Šikmý úsek ukončite oddelene od vodorovného rohu.
ST-T44-F-ZN – Kĺbové pripojenie schodiskového ramena pre trubku 60,3 mm Kĺbové pripojenie schodiskového ramena · Ø 60,3 mm
ST-T44-F-ZN
Šikmý úsek ukončite oddelene od vodorovného rohu.
ST-T48-E-ZN - Dvojkĺbový vnútorný roh pre trubku 48,3 mmDvojkĺbový vnútorný roh · Ø 48,3 mm
ST-T48-E-ZN
Pripojenie dvoch šikmých vetiev k rohovému stĺpiku. Pôdorysný roh je 90°; nejde o nastaviteľný pôdorysný roh z páru spojok.
ST-T48-F-ZN – Dvojkĺbový vnútorný roh 60,3 mm pre trubku 60,3 mm Dvojkĺbový vnútorný roh 60,3 mm · Ø 60,3 mm
ST-T48-F-ZN
Pre dve šikmé vetvy pri rohovom stĺpiku. Pôdorysný roh je 90°; tento diel nenahrádza nastaviteľný pôdorysný roh ST-T49.
ST-T12-D-ZN – Kotviaca pätka stĺpika pre trubku 42,4 mm Kotviaca pätka stĺpika · Ø 42,4 mm
ST-T12-D-ZN
Jedna pätka na jeden stĺpik. Rozmery a rozstup otvorov overte podľa zvolenej veľkosti výrobku.
ST-T12-E-ZN - Kotviaca pätka stĺpika pre trubku 48,3 mmKotviaca pätka stĺpika · Ø 48,3 mm
ST-T12-E-ZN
Jedna pätka na jeden stĺpik. Rozmery a rozstup otvorov overte podľa zvolenej veľkosti výrobku.
ST-T12-F-ZN – Kotviaca pätka stĺpika pre trubku 60,3 mm Kotviaca pätka stĺpika · Ø 60,3 mm
ST-T12-F-ZN
Jedna pätka na jeden stĺpik. Rozmery a rozstup otvorov overte podľa zvolenej veľkosti výrobku.

9. Zábradlie s bočným kotvením

Pri bočnom kotvení stĺpik stojí mimo pochôdznej plochy a kotvy smerujú do zvislého čela. ST-T14-D-ZN je držiak zvislého stĺpika s montážnou platňou do steny. Druhou možnosťou je koncová bočná kotva ST-T53-D-ZN. Sú to dva odlišné detaily kotvenia; vyberte jeden podľa polohy stĺpika a podkladu. Zvislý držiak nepatrí pod šikmé nástenné madlo. Pre trubku 48,3 mm sú príslušnými alternatívami ST-T14-E-ZN a ST-T53-E-ZN.

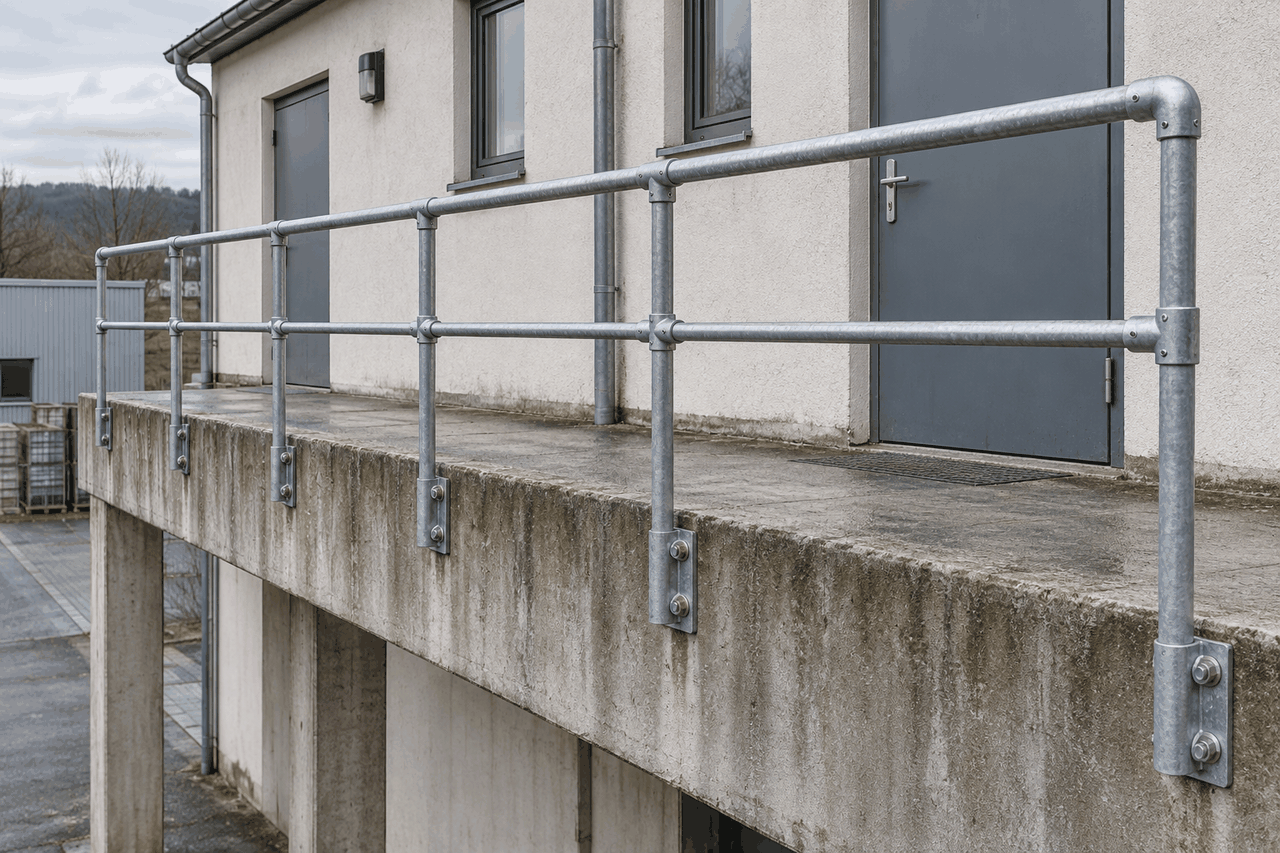

Dlhé rovné trubkové zábradlie so všetkými stĺpikmi upevnenými bočnými prírubami do čela betónovej dosky

Bočné kotvenie do čela betónovej dosky

Spojky k tomuto riešeniu

Dva odlišné spôsoby bočného kotvenia: držiak zvislého stĺpika a koncová bočná kotva. Nižšie sú samostatné výrobky pre 42,4 aj 48,3 mm. Vyberte jeden spôsob podľa polohy stĺpika a podkladu.

Vyberte jeden priemer pre celú zostavu.
ST-T14-D-ZN – Bočný držiak zvislého stĺpika pre trubku 42,4 mm Bočný držiak zvislého stĺpika · Ø 42,4 mm
ST-T14-D-ZN
Zvislá montážna platňa do steny alebo čela. Nie je to držiak šikmého madla.
ST-T14-E-ZN - Bočný držiak zvislého stĺpika pre trubku 48,3 mmBočný držiak zvislého stĺpika · Ø 48,3 mm
ST-T14-E-ZN
Zvislá montážna príruba do steny alebo čela konštrukcie. Tento diel nie je podperou šikmého madla.
ST-T53-D-ZN – Koncová bočná kotva pre trubku 42,4 mm Koncová bočná kotva · Ø 42,4 mm
ST-T53-D-ZN
Alternatívne bočné kotvenie stĺpika s dvojicou otvorov vedľa hrdla. Použite namiesto držiaka ST-T14, nie spolu na tom istom mieste.
ST-T53-E-ZN - Koncová bočná kotva pre trubku 48,3 mmKoncová bočná kotva · Ø 48,3 mm
ST-T53-E-ZN
Bočné upevnenie konca stĺpika. Trubka kotvou neprechádza; použite ju ako samostatnú alternatívu bočného kotvenia.

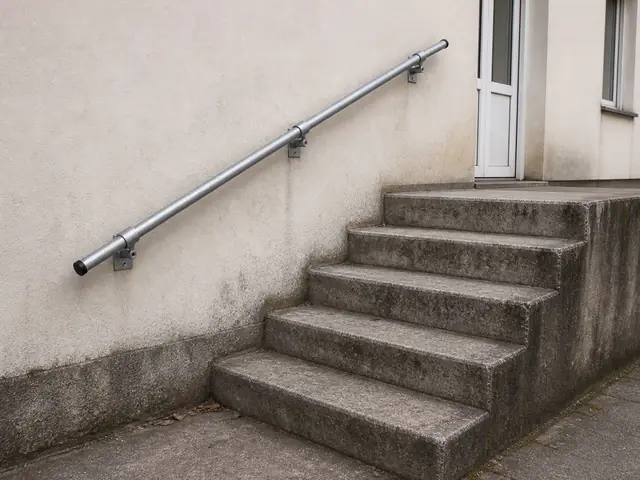

10. Nástenné madlo pri schodoch

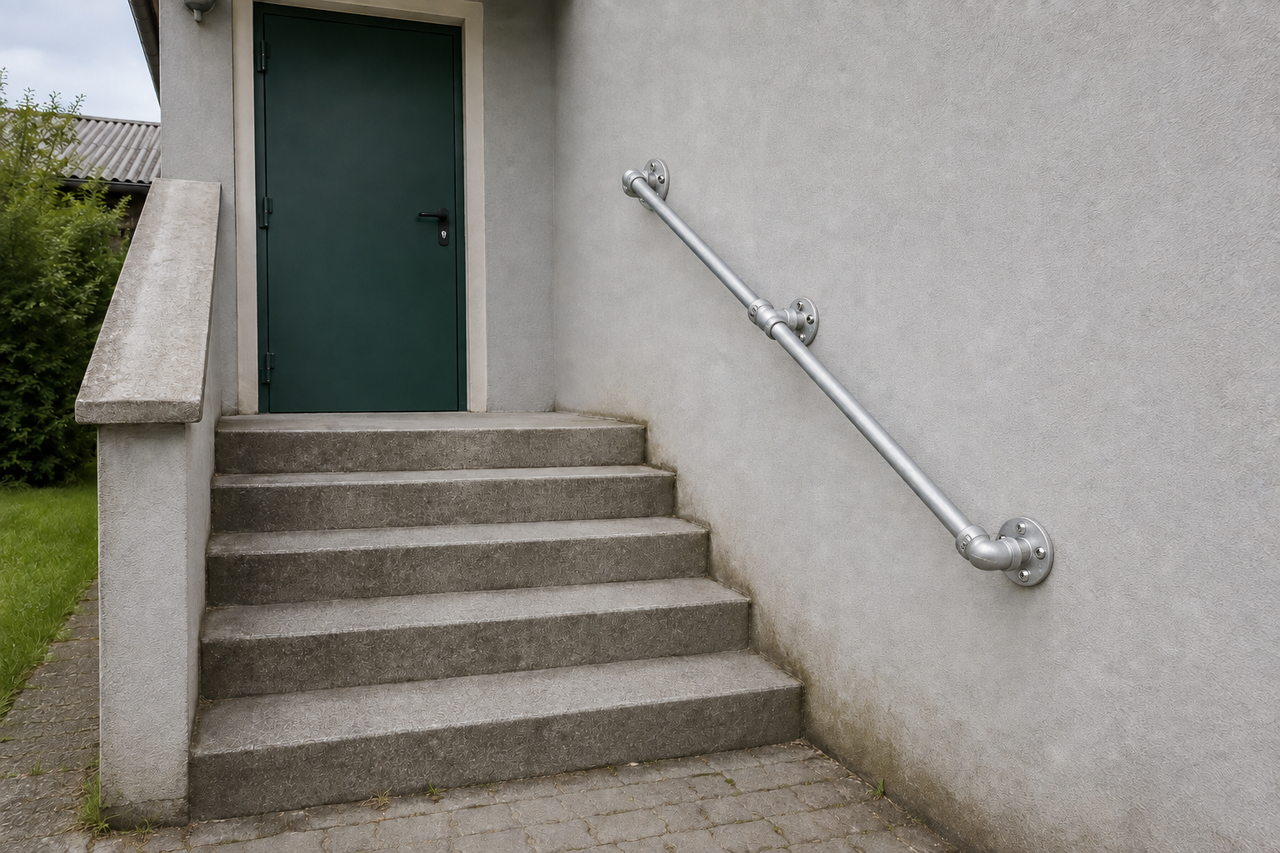

Ak schody vedú popri pevnej stene, madlo môžete podoprieť pomocou ST-T35-D-ZN. Jeho otvorené sedlo podopiera madlo; doplníte upevnenie do sedla a kotvy do steny. Trubku veďte rovnobežne so sklonom schodov. ST-T14-D-ZN má inú funkciu: drží zvislý stĺpik a patrí k bočnému kotveniu v predchádzajúcej časti. Pre madlo s priemerom 48,3 mm použite otvorenú podperu ST-T35-E-ZN.

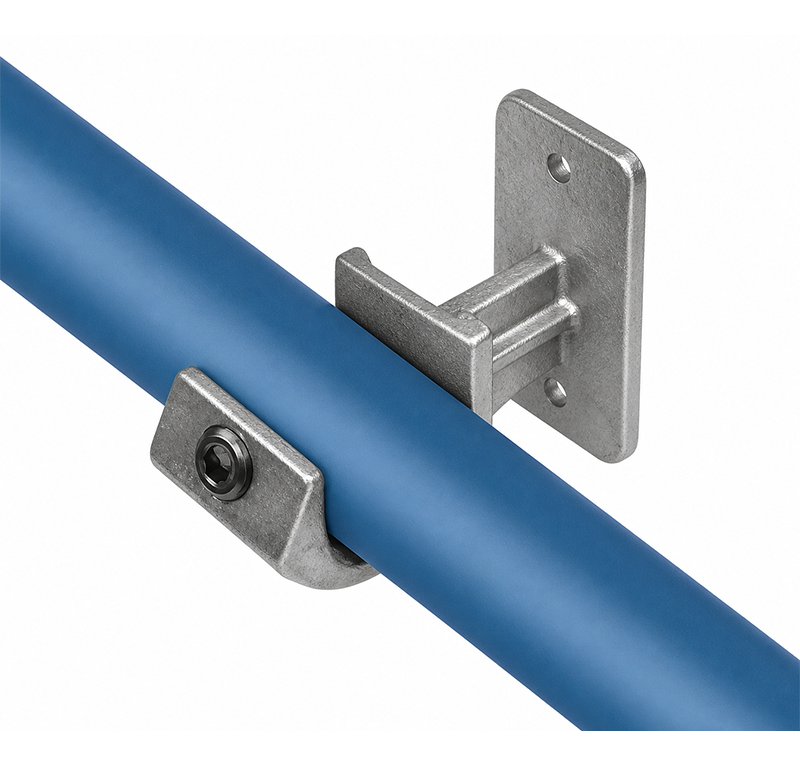

Skutočný detail podpery madla ST-T35-D-ZN s trubkou v otvorenom sedle

Detail podopretia nástenného madla

Spojky k tomuto riešeniu

Nástenné madlo podopiera otvorená podpera. Bočný držiak zvislého stĺpika má inú funkciu. Vyberte podperu a záslepku pre priemer svojho madla.

Vyberte jeden priemer pre celú zostavu.
ST-T35-D-ZN – Nástenná podpera madla pre trubku 42,4 mm Nástenná podpera madla · Ø 42,4 mm
ST-T35-D-ZN
Otvorené sedlo podoprie madlo. Doplňte vhodné upevnenie madla v sedle a kotvy do steny.
ST-T35-E-ZN - Nástenná podpera madla pre trubku 48,3 mmNástenná podpera madla · Ø 48,3 mm
ST-T35-E-ZN
Otvorené sedlo podoprie madlo pri stene. Doplňte upevnenie madla v sedle a kotvy podľa materiálu steny.
ST-T73-D-ZN – Záslepka madla pre trubku 42,4 mm Záslepka madla · Ø 42,4 mm
ST-T73-D-ZN
Uzatvorenie otvorených koncov; nie náhrada tvarovaného návratu madla.
ST-T74-E-P-S - Plastová záslepka voľného konca pre trubku 48,3 mmPlastová záslepka voľného konca · Ø 48,3 mm
ST-T74-E-P-S
Sivá záslepka pre vonkajší priemer 48,3 mm. Pri výbere zohľadnite aj vnútorný priemer a hrúbku steny trubky.
ST-T73-F-ZN – Záslepka madla pre trubku 60,3 mm Záslepka madla · Ø 60,3 mm
ST-T73-F-ZN
Uzatvorenie otvorených koncov; nie náhrada tvarovaného návratu madla.

11. Zábradlie so sieťovou výplňou

Sieťová výplň patrí do samostatných polí medzi stĺpikmi. Sieť narežte s odstupom od tiel spojok a imbusových skrutiek. Po obvode ju prichyťte pravidelne rozmiestnenými rovnakými kovovými úchytmi; výplň neomotávajte okolo spojok a nenechávajte voľné ostré konce. Veľkosť oka, hrúbku drôtu a počet úchytov zvoľte podľa rozmeru poľa a použitia.

Trubkové zábradlie s tromi poľami hrubej zváranej oceľovej siete a pravidelnými kovovými úchytmi

Zábradlie so zváranou sieťovou výplňou

Spojky k tomuto riešeniu

Rám a výplň sú samostatné časti. Typ a počet príchytiek vyberte podľa konkrétneho panelu alebo siete.

Vyberte jeden priemer pre celú zostavu.
ST-T6-D-ZN – Horné koncové koleno pre trubku 42,4 mm Horné koncové koleno · Ø 42,4 mm
ST-T6-D-ZN
Ukončenie hornej trubky na koncovom stĺpiku.
ST-T6-E-ZN - Horné koncové koleno pre trubku 48,3 mmHorné koncové koleno · Ø 48,3 mm
ST-T6-E-ZN
Ukončenie hornej trubky na koncovom stĺpiku.
ST-T6-F-ZN – Horné koncové koleno pre trubku 60,3 mm Horné koncové koleno · Ø 60,3 mm
ST-T6-F-ZN
Ukončenie hornej trubky na koncovom stĺpiku.
ST-T2-D-ZN – Stredové koncové T pre trubku 42,4 mm Stredové koncové T · Ø 42,4 mm
ST-T2-D-ZN
Koniec stredovej priečky; stĺpik prechádza spojkou.
ST-T2-E-ZN - Stredové koncové T pre trubku 48,3 mmStredové koncové T · Ø 48,3 mm
ST-T2-E-ZN
Koniec stredovej priečky; stĺpik prechádza spojkou.
ST-T2-F-ZN – Stredové koncové T pre trubku 60,3 mm Stredové koncové T · Ø 60,3 mm
ST-T2-F-ZN
Koniec stredovej priečky; stĺpik prechádza spojkou.
ST-T4-D-ZN – Horné priebežné T pre trubku 42,4 mm Horné priebežné T · Ø 42,4 mm
ST-T4-D-ZN
Samostatné hrdlo pre ľavú a pravú hornú trubku.
ST-T4-E-ZN - Horné priebežné T pre trubku 48,3 mmHorné priebežné T · Ø 48,3 mm
ST-T4-E-ZN
Samostatné hrdlo pre ľavú a pravú hornú trubku.
ST-T4-F-ZN – Horné priebežné T pre trubku 60,3 mm Horné priebežné T · Ø 60,3 mm
ST-T4-F-ZN
Samostatné hrdlo pre ľavú a pravú hornú trubku.
ST-T22-D-ZN – Stredový kríž pre trubku 42,4 mm Stredový kríž · Ø 42,4 mm
ST-T22-D-ZN
Dve stredové priečky sa stretávajú na priebežnom stĺpiku.
ST-T22-E-ZN - Stredový kríž pre trubku 48,3 mmStredový kríž · Ø 48,3 mm
ST-T22-E-ZN
Dve stredové priečky sa stretávajú na priebežnom stĺpiku.
ST-T22-F-ZN – Stredový kríž pre trubku 60,3 mm Stredový kríž · Ø 60,3 mm
ST-T22-F-ZN
Dve stredové priečky sa stretávajú na priebežnom stĺpiku.
ST-T12-D-ZN – Pätka stĺpika pre trubku 42,4 mm Pätka stĺpika · Ø 42,4 mm
ST-T12-D-ZN
Kotvenie na vodorovnom pevnom podklade.
ST-T12-E-ZN - Pätka stĺpika pre trubku 48,3 mmPätka stĺpika · Ø 48,3 mm
ST-T12-E-ZN
Kotvenie na vodorovnom pevnom podklade.
ST-T12-F-ZN – Pätka stĺpika pre trubku 60,3 mm Pätka stĺpika · Ø 60,3 mm
ST-T12-F-ZN
Kotvenie na vodorovnom pevnom podklade.
ST-T36-D-ZN – Úchyt výplne – typ 1 pre trubku 42,4 mm Úchyt výplne – typ 1 · Ø 42,4 mm
ST-T36-D-ZN
Uchytenie panelu alebo výplne k trubkovému rámu; doplňte skrutky a protikus podľa výplne.
ST-T36-E-ZN - Úchyt výplne s jedným okom pre trubku 48,3 mmÚchyt výplne s jedným okom · Ø 48,3 mm
ST-T36-E-ZN
Pripojenie panelu alebo výplne k trubkovému rámu; doplňte skrutku a protikus podľa výplne. Samotný úchyt nie je kompletná kĺbová spojka.
ST-T36-F-ZN – Úchyt výplne – typ 1 pre trubku 60,3 mm Úchyt výplne – typ 1 · Ø 60,3 mm
ST-T36-F-ZN
Uchytenie panelu alebo výplne k trubkovému rámu; doplňte skrutky a protikus podľa výplne.
ST-T70-E-ZN - Koncová objímka plotového panelu pre trubku 48,3 mmKoncová objímka plotového panelu · Ø 48,3 mm
ST-T70-E-ZN
Pre jeden panel na začiatku alebo na konci radu.
ST-T70-F-ZN – Koncová objímka plotového panelu pre trubku 60,3 mm Koncová objímka plotového panelu · Ø 60,3 mm
ST-T70-F-ZN
Pre 60,3 mm stĺpik a jeden panel pri konci oplotenia.
ST-T71-E-ZN - Priebežná objímka plotových panelov pre trubku 48,3 mmPriebežná objímka plotových panelov · Ø 48,3 mm
ST-T71-E-ZN
Pre dva susedné panely pri spoločnom stĺpiku.
ST-T71-F-ZN – Priebežná objímka plotových panelov pre trubku 60,3 mm Priebežná objímka plotových panelov · Ø 60,3 mm
ST-T71-F-ZN
Pre 60,3 mm stĺpik medzi dvomi panelmi.

Spôsoby kotvenia stĺpikov a madla

Na vodorovnú plochu patrí horná pätka ST-T12-D-ZN, na mierny šikmý podklad ST-T12S-D-ZN, na zvislé čelo bočná príruba ST-T53-D-ZN. Madlo pri stene uchytíte pomocou ST-T35-D-ZN. Pri osadení stĺpika do čerstvého betónu je určené puzdro ST-T54-D-ZN.

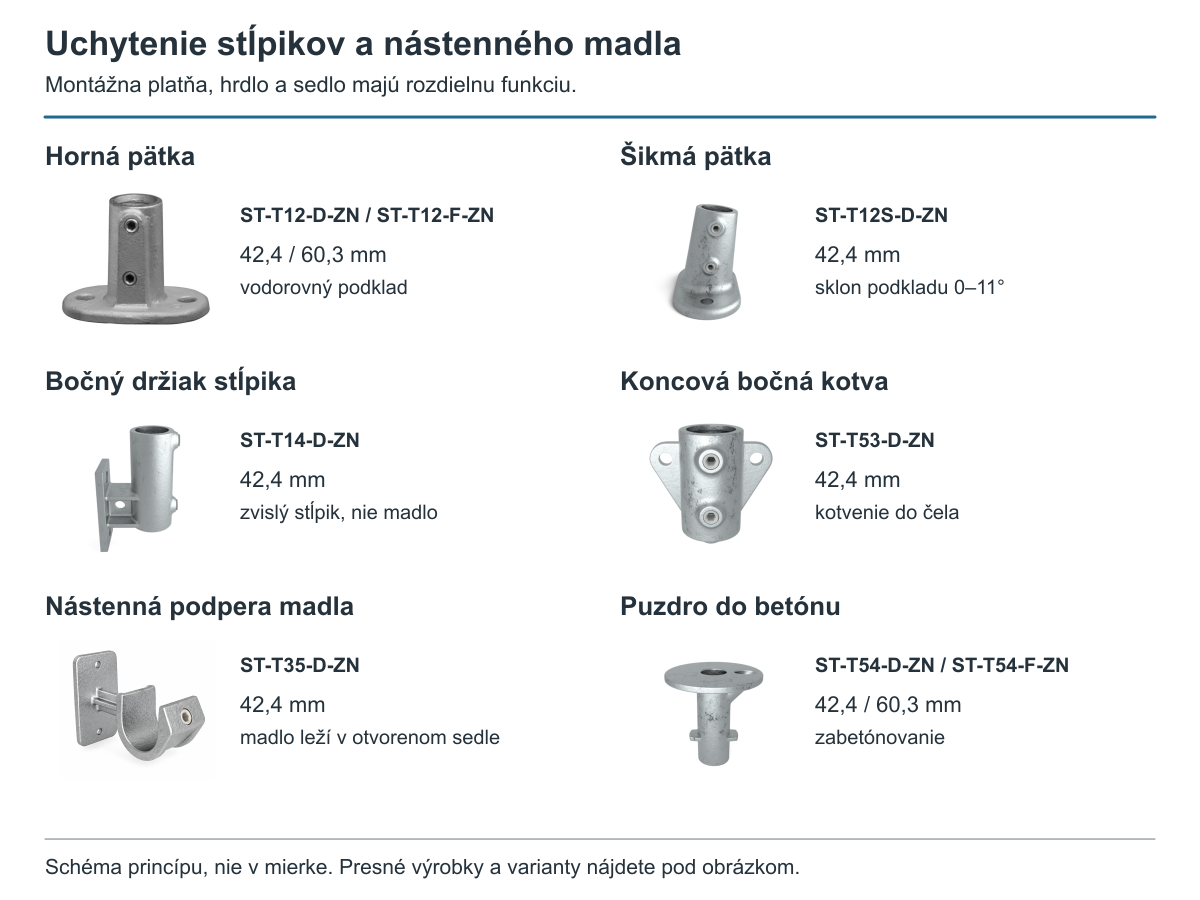

Rozlíšenie pätiek ST-T12 a ST-T12S, bočných držiakov ST-T14 a ST-T53 a podpery madla ST-T35

Spojky k tomuto riešeniu

Schéma rozlišuje jednotlivé spôsoby kotvenia. Konkrétne veľkosti a kódy vyberte z riadkov nižšie. Diely sú alternatívy, nie jeden spoločný kusovník.

Vyberte jeden priemer pre celú zostavu.
ST-T12-D-ZN – Horná pätka pre trubku 42,4 mm Horná pätka · Ø 42,4 mm
ST-T12-D-ZN
Pre vodorovnú plochu.
ST-T12-E-ZN - Horná pätka pre trubku 48,3 mmHorná pätka · Ø 48,3 mm
ST-T12-E-ZN
Pre vodorovnú plochu.
ST-T12-F-ZN – Horná pätka pre trubku 60,3 mm Horná pätka · Ø 60,3 mm
ST-T12-F-ZN
Pre vodorovnú plochu.
ST-T12S-D-ZN – Šikmá pätka pre trubku 42,4 mm Šikmá pätka · Ø 42,4 mm
ST-T12S-D-ZN
Pre sklon podkladu 0–11°, priemer 42,4 mm.
ST-T12-SE-ZN - Šikmá pätka 0–11° pre trubku 48,3 mmŠikmá pätka 0–11° · Ø 48,3 mm
ST-T12-SE-ZN
Osadenie stĺpika na mierne šikmom podklade. Nezamieňajte ju s rovnou základovou pätkou.
ST-T14-D-ZN – Držiak zvislého stĺpika do steny pre trubku 42,4 mm Držiak zvislého stĺpika do steny · Ø 42,4 mm
ST-T14-D-ZN
Bočné uchytenie stĺpika, nie madla.
ST-T14-E-ZN - Bočný držiak zvislého stĺpika pre trubku 48,3 mmBočný držiak zvislého stĺpika · Ø 48,3 mm
ST-T14-E-ZN
Zvislá montážna príruba do steny alebo čela konštrukcie. Tento diel nie je podperou šikmého madla.
ST-T53-D-ZN – Koncová bočná kotva pre trubku 42,4 mm Koncová bočná kotva · Ø 42,4 mm
ST-T53-D-ZN
Bočná príruba k zvislému čelu.
ST-T53-E-ZN - Koncová bočná kotva pre trubku 48,3 mmKoncová bočná kotva · Ø 48,3 mm
ST-T53-E-ZN
Bočné upevnenie konca stĺpika. Trubka kotvou neprechádza; použite ju ako samostatnú alternatívu bočného kotvenia.
ST-T35-D-ZN – Nástenná podpera madla pre trubku 42,4 mm Nástenná podpera madla · Ø 42,4 mm
ST-T35-D-ZN
Sedlo pre madlo pri stene.
ST-T35-E-ZN - Nástenná podpera madla pre trubku 48,3 mmNástenná podpera madla · Ø 48,3 mm
ST-T35-E-ZN
Otvorené sedlo podoprie madlo pri stene. Doplňte upevnenie madla v sedle a kotvy podľa materiálu steny.
ST-T54-D-ZN – Puzdro na zabetónovanie pre trubku 42,4 mm Puzdro na zabetónovanie · Ø 42,4 mm
ST-T54-D-ZN
Osadenie stĺpika do betónového základu.
ST-T54-E-ZN - Puzdro na zabetónovanie pre trubku 48,3 mmPuzdro na zabetónovanie · Ø 48,3 mm
ST-T54-E-ZN
Objímka sa osadí do betónového základu a stĺpik sa do nej zasunie. Nie je to príruba kotvená zhora.
ST-T54-F-ZN – Puzdro na zabetónovanie pre trubku 60,3 mm Puzdro na zabetónovanie · Ø 60,3 mm
ST-T54-F-ZN
Osadenie stĺpika do betónového základu.

Rýchly výber podľa geometrie zábradlia

Situácia Čo musí uzol vyriešiť Typické diely
Rovný úsek koniec alebo priebežný stĺpik ST-T6-D-ZN, ST-T2-D-ZN, ST-T4-D-ZN, ST-T22-D-ZN
Ø 48,3 mm: ST-T6-E-ZN, ST-T2-E-ZN, ST-T4-E-ZN, ST-T22-E-ZN
Pevný roh 90° dva smery na jednom stĺpiku ST-T18-D-ZN, ST-T20-D-ZN
Ø 48,3 mm: ST-T18-E-ZN, ST-T20-E-ZN
Roh mimo 90° dva samostatné nastaviteľné smery ST-T49-D-ZN
Ø 48,3 mm: ST-T49-E-ZN
Dve trubky v rôznom uhle pevný spoj koncov trubiek ST-T24-D-ZN, ST-T123-D-ZN
Ø 48,3 mm: ST-T124-E-ZN, ST-T123-E-ZN
Schody 30–45° koncový a priebežný uhlový uzol ST-T27-D-ZN, ST-T23-D-ZN, ST-T126-D-ZN
Ø 48,3 mm: ST-T27-E-ZN, ST-T23-E-ZN, ST-T126-E-ZN
Kotvenie do čela stĺpik mimo pochôdznej plochy ST-T53-D-ZN
Ø 48,3 mm: ST-T53-E-ZN
Madlo pri stene odstup a upevnenie trubky k stene ST-T35-D-ZN
Ø 48,3 mm: ST-T35-E-ZN

Ak máte podestu, viac sklonov alebo neobvyklý roh, pošlite nám jednoduchý náčrt s rozmermi a uhlami. Pomôžeme vám rozdeliť zostavu na jednotlivé uzly a pripraviť zoznam spojok.

Montáž trubkových spojok krok za krokom

  1. Nakreslite si zostavu
    Stačí pohľad spredu s dĺžkou, výškou, rohmi a polohou stĺpikov.
  2. Spočítajte spojky
    Ku každému rohu, T-spoju, krížu a stĺpiku priraďte konkrétny kód.
  3. Zmerajte korekcie spojok
    Odmerajte x1 a x2 od osi stĺpikov po konce trubky v konkrétnych hrdlách.
  4. Narežte trubky
    Na presné rovné rezy použite pásovú alebo kotúčovú pílu na kov, prípadne flexu. Odstráňte otrepy, odkrytý rez ošetrite zinkovým náterom a pripravte si diely podľa náčrtu.
  5. Poskladajte rám nanečisto
    Spojky zatiaľ dotiahnite len zľahka, aby sa dali dorovnať.
  6. Vyrovnajte stĺpiky a trubky
    Skontrolujte zvislé stĺpiky, rovné línie a pravidelné medzery.
  7. Ukotvite pätky
    Skontrolujte ich otočenie, vyznačte oba otvory a každú pätku upevnite dvomi rovnakými kotvami.
  8. Dotiahnite a dokončite
    Imbusové skrutky trubkových spojok dotiahnite uťahovacím momentom 39 Nm. Po montáži skontrolujte dotiahnutie všetkých spojov a na otvorené konce trubiek osaďte záslepky.

Ukážky použitia

Zo spojok a trubiek nemusí vzniknúť iba zábradlie. Využijete ich doma, v záhrade, dielni, sklade aj pred prevádzkou.

Dlhé kotvené dvojradové zábradlie z pozinkovaných trubiek na vyvýšenej ploche pri priemyselnej hale

Dlhé zábradlie pri priemyselnej hale

Rovné trubkové zábradlie pozdĺž vyvýšenej betónovej plochy medzi murovanými bočnými stenami

Zábradlie na vyvýšenej ploche

Skutočný detail podpery madla ST-T35-D-ZN s trubkou v otvorenom sedle

Detail podopretia nástenného madla

Trojpriehradkový kotvený stojan na palivové drevo z pozinkovaných trubiek pri staršej garáži

Trojpoľový stojan na drevo

Dvojpoľová záhradná mreža z pozinkovaných trubiek s hrubou zváranou sieťou a viditeľnými úchytmi

Záhradná mreža

Vonkajší pracovný stôl z pozinkovaných trubiek s drevenou doskou a policou

Vonkajší pracovný stôl

Dlhé kotvené zábradlie z pozinkovaných trubiek okolo vyvýšenej nakladacej rampy pri priemyselnej hale

Dlhé zábradlie pri nakladacej rampe

Kotvené trubkové zábradlie so zvislými stĺpikmi a šikmými madlami pri staršej prevádzkovej budove

Zábradlie na vonkajšom schodisku

Malá pešia bránka z pozinkovaných trubiek medzi dvomi úsekmi oplotenia

Pešia bránka

Tri kotvené stojany na bicykle z pozinkovaných trubiek

Stojany na bicykle

Vonkajšia informačná tabuľa v ráme z pozinkovaných trubiek

Informačná tabuľa

Lavička s rámom z pozinkovaných trubiek a drevenými latami

Lavička

Pozinkované madlo vedené popri vonkajších betónových schodoch

Madlo pri schodoch

Čo sa oplatí vedieť pred objednávkou

Stačí mi na skladanie spojok obyčajný imbusák?
Na poskladanie stačí obyčajný imbusák. Na konečné dotiahnutie sa odporúča momentový kľúč. Na meranie, rezanie, vŕtanie, skladanie aj kotvenie využijete bežné jednoduché náradie: meter, fixka, flexa alebo píla na kov, pilník, vŕtačka a imbusový kľúč.

Dá sa hotová konštrukcia neskôr prerobiť?
Dá. Imbusové skrutky povolíte, zostavu rozoberiete a použiteľné trubky aj spojky môžete poskladať inak.

Viete mi spočítať spojky podľa môjho náčrtu?
Pošlite nám jednoduchý okótovaný náčrt, celkovú výšku, dĺžku, počet rohov a informáciu o kotvení. Podľa toho sa dá pripraviť zoznam vhodných dielov.

Pošlite náčrt, pripravíme vám zoznam spojok

Stačí jednoduchý okótovaný náčrt a pár fotografií miesta. Podľa nich sa dá vybrať vhodná zostava spojok aj potrebné dĺžky trubiek.

  • celková dĺžka a výška
  • počet rohov a ukončení
  • rovina, schody alebo rampa
  • počet vodorovných priečok
  • interiér alebo exteriér
  • zvolený priemer trubky: 42,4, 48,3 alebo 60,3 mm
  • kam sa bude konštrukcia kotviť
  • horné alebo bočné kotvenie
  • na čo má konštrukcia slúžiť

Trubky 42,4, 48,3 a 60,3 mm - cólové označenie

Pri oceľových rúrach sa často používa staršie „cólové“ alebo kúrenárske označenie. Rozmer v palcoch však neznamená presný vonkajší priemer, ale menovitý potrubný rozmer.

Trubka s vonkajším priemerom 42,4 mm sa bežne označuje ako 5/4" rúra, teda DN32. V praxi sa môžete stretnúť aj s názvom päťštvrťová kúrenárska trubka. V našej ponuke je trubka označená rozmerom 42,3 × 2 mm a spojky veľkostným radom 42,4 mm.

Trubka s vonkajším priemerom 48,3 mm sa bežne označuje ako 1½" rúra, teda DN40 alebo jedenapólcólová trubka.

Trubka s vonkajším priemerom 60,3 mm sa označuje ako 2" rúra, teda DN50. V bežnej reči sa jej hovorí dvojcólová trubka alebo dvojcolka.

Aktualizované:

Vypracoval: Michal Sivák

Vytlačiť stránku Vytlačiť stránku
