Technický návod pre závory NICE WIDE S, M a L
Porovnanie modelov NICE WIDE
| Parameter | NICE WIDES | NICE WIDEM | NICE WIDEL |
|---|---|---|---|
| Min. čas otvorenia | 4 s | 3,5 s | 5 s |
| Rádiový prijímač | SM / OXI | zabudovaný + SM / OXI | SM / OXI |
Spoločné údaje riadiacej jednotky
| Parameter | Hodnota |
|---|---|
| Záložné napájanie | NICE PS324 |
| Fotovoltaické napájanie | Nie |
| Výstup majáka | max. 25 W |
| Výstupy CL / OGI | 24 V DC, max. 10 W na výstup |
| Vstupy | STOP, PHOTO, PHOTO 2, SbS, OPEN, CLOSE |
| Anténa | 50 Ω, kábel RG58 |
| Nastavenie | potenciometre a mikrospínače na riadiacej jednotke |
Označenie SM / OXI znamená konektor SM pre prijímače rodiny OXI. Aktuálnym konkrétnym príkladom je NICE OXIBD; alternatívou pre dlhý dosah je NICE OXILR s kompatibilnými ovládačmi NICE ON3ELR. WIDEM má jednoduchý zabudovaný prijímač a zároveň konektor SM.
Ďalšie informácie o celej rade nájdete v kategórii závory NICE WIDE alebo v prehľade závory NICE.
Kompatibilné príslušenstvo pre závory NICE WIDE
Samostatná závora sa predáva bez ramena. Najskôr vyberte rameno a základovú platňu podľa modelu, potom bezpečnostné a prevádzkové doplnky podľa konkrétneho vjazdu.
Základ zostavy podľa modelu
WIDE S a WIDE M: rameno NICE XBA19 a základová platňa NICE SIA1.
WIDE L: rameno NICE XBA15 (3 m), NICE XBA14 (4 m) alebo NICE XBA5 (5 m) a základová platňa NICE SIA2.
WIDE L s ramenom 6 m: dve ramená NICE XBA15 spojené dielom NICE XBA9.
Bezpečnosť prejazdu
- NICE EPM – reléové fotobunky pre vstup PHOTO.
- NICE XBA13 – protinárazová ochranná guma na spodnú hranu ramena.
- NICE WA10 – reflexné prvky pre lepšiu viditeľnosť ramena.
Svetelná signalizácia
- NICE XBA4 pre WIDE S/M; NICE XBA6 alebo NICE XBA18 pre WIDE L podľa dĺžky ramena.
- NICE ELDC – externý LED maják; výstup majáka max. 25 W.
Opory, podzábradlie a špeciálne uloženie
- NICE WA11 – nastaviteľná pevná opora pre všetky modely.
- NICE WA12 – mobilná opora pre WIDE M/L.
- NICE WA13 – hliníkové podzábradlie.
- NICE WIA10 – bočné odklopenie ramena pre WIDE S/M.
- NICE WIA11 – zalamovací kĺb pre WIDE M v nízkych inštaláciách.
Ovládanie a záložné napájanie
- NICE OXIBD – aktuálny zásuvný prijímač rodiny OXI.
- NICE OXILR – prijímač s dlhým dosahom pre kompatibilné ovládače NICE ON3ELR.
- NICE PS324 – záložný zdroj so zabudovaným dobíjaním pre WIDE S/M/L.
Dôležité: Svetlá, guma, podzábradlie, opora a ďalšie prvky menia hmotnosť ramena. Po každej zmene zostavy znovu skontrolujte vyváženie ramena a vhodnosť pružiny.
Dokumenty a ďalšie možnosti výberu
Odporúčaná kabeláž pre NICE WIDE
Pre elektroinštaláciu závory je dôležité pripraviť káble ešte pred osadením skrine závory. Pri dlhších trasách alebo pri spoločnom vedení viacerých zariadení treba dimenzovanie overiť podľa konkrétnej montáže.

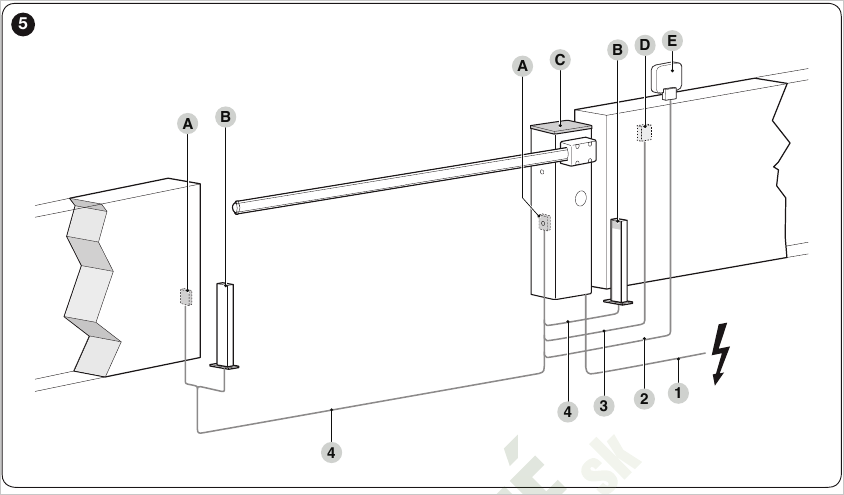

Orientačné rozmiestnenie zariadení a káblov. Presné prierezy a maximálne dĺžky sú v tabuľke pod schémou.
| Pripojenie | Kábel, dĺžka a poznámka |
|---|---|
| Napájanie 230 V | 3 x 1,5 mm², max. 30 m. Pri dĺžke nad 30 m použiť 3 x 2,5 mm² a samostatné ochranné uzemnenie pri závore. |
| Maják | 2 x 0,5 mm², max. 30 m. Výstup LIGHT. |
| Kľúčový prepínač | 2 x 2 x 0,25 mm², max. 30 m. Dva samostatné vodiče pre ovládacie kontakty; možné nahradiť káblom 4 x 0,5 mm². |
| Fotobunka TX | 2 x 0,25 mm², max. 30 m. Pri dĺžke nad 30 m do 40 m použiť 2 x 1 mm². |
| Fotobunka RX | 4 x 0,25 mm², max. 30 m. Pri dĺžke nad 30 m do 40 m použiť 2 x 1 mm². |
| Vstup OPEN | 2 x 0,25 mm², max. 30 m. Normálne otvorený kontakt. |
| Vstup CLOSE | 2 x 0,25 mm², max. 30 m. Normálne otvorený kontakt. |
| Anténa | RG58, tienený koaxiálny kábel, max. 15 m. Odporúčaná čo najkratšia dĺžka, ideálne do 5 m. |
| Kontrolka otvorenej závory | 2 x 0,5 mm², max. 30 m. Výstup OGI alebo semafor podľa nastavenia mikrospínačov 9 a 10. |
Zapojenie riadiacej jednotky NICE WIDE
Riadiaca jednotka WIDE má samostatné svorky pre napájanie príslušenstva, bezpečnostné vstupy, ovládacie vstupy, maják, osvetlenie a anténu. Nepoužité vstupy typu NC sa musia premostiť na spoločnú svorku podľa spôsobu zapojenia.

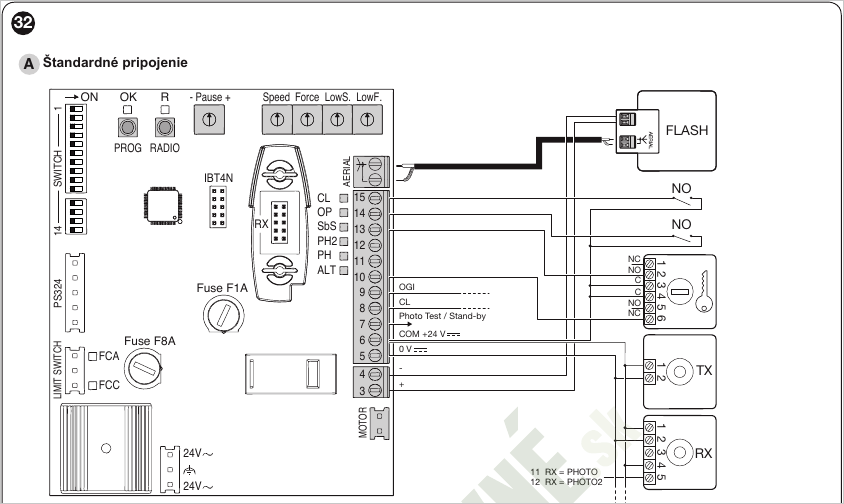

Štandardné pripojenie majáka, ovládacích vstupov a fotobuniek.
| Svorky | Názov / typ | Funkcia |
|---|---|---|
| 3 - 4 | LIGHT Výstup |
Maják. Počas pohybu bliká v intervale približne 0,5 s zapnuté a 0,5 s vypnuté. |
| 5 | SERVICES 24 V DC |
Napájanie príslušenstva 24 V DC, maximálne 200 mA. |
| 6 - 8 | CL Výstup |
Osvetlenie alebo výstup semafora podľa nastavenia. Pri štandardnom nastavení sa zapne na začiatku manévru a zhasne približne 60 s po skončení. |
| 6 - 9 | OGI Výstup |
Kontrolka otvorenej závory alebo výstup semafora podľa nastavenia. Pri štandardnom nastavení je zhasnutá pri zatvorenej závore, svieti pri otvorenej a bliká počas pohybu. |
| 6 - 10 | STOP NC vstup |
Blokovanie alebo okamžité zastavenie manévru bezpečnostným zariadením. |
| 6 - 11 | PHOTO NC vstup |
Fotobunky pre zatváranie. Aktivácia počas zatvárania spôsobí zastavenie alebo reverz podľa nastavenia. |
| 6 - 12 | PHOTO 2 NC vstup |
Fotobunky pre otváranie. Aktivácia počas otvárania spôsobí zastavenie alebo reverz podľa nastavenia. |
| 6 - 13 | SbS NO vstup |
Krokový príkaz. Štandardná postupnosť je Open - Stop - Close - Stop. |
| 6 - 14 | OPEN NO vstup |
Príkaz na otvorenie. Postupnosť Open - Stop - Open - Stop. |
| 6 - 15 | CLOSE NO vstup |
Príkaz na zatvorenie. Postupnosť Close - Stop - Close - Stop. |
| 7 | 24 V / Photo test / Stand-by 24 V DC |
Pomocné napájanie 24 V DC, maximálne 200 mA. Pri zvolenom režime sa používa na test fotobuniek alebo funkciu stand-by. |
| AERIAL | Anténa Vstup |
Pripojenie antény prijímača, odpor 50 Ω, kábel RG58. |
Nastavenie ramena a koncových polôh
Pred programovaním musí byť rameno mechanicky správne osadené, vyvážené a riadiaca jednotka musí poznať smer pohybu aj koncové polohy. Závora používa koncové spínače označené FCA a FCC.
Vyváženie ramena

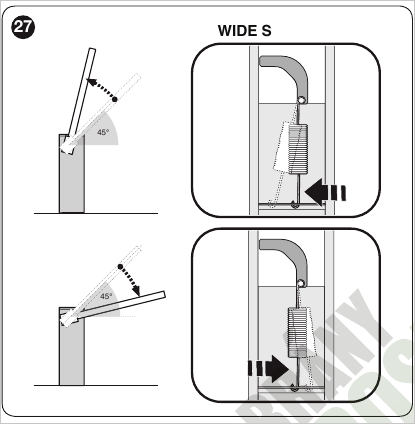

Vyvažovací mechanizmus WIDE S.

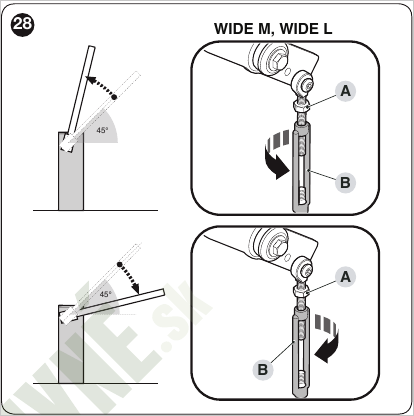

Vyvažovací mechanizmus WIDE M a WIDE L.
- Odblokovať pohon a nastaviť rameno približne do polohy 45°.
- Skontrolovať, či rameno zostane stáť. Ak sa dvíha, účinok pružiny znížiť; ak klesá, účinok pružiny zvýšiť podľa mechanizmu konkrétneho modelu.
- Kontrolu zopakovať približne pri 20° a 70°. Rameno sa nesmie samovoľne prudko dvíhať ani klesať.
Kontrola koncových spínačov

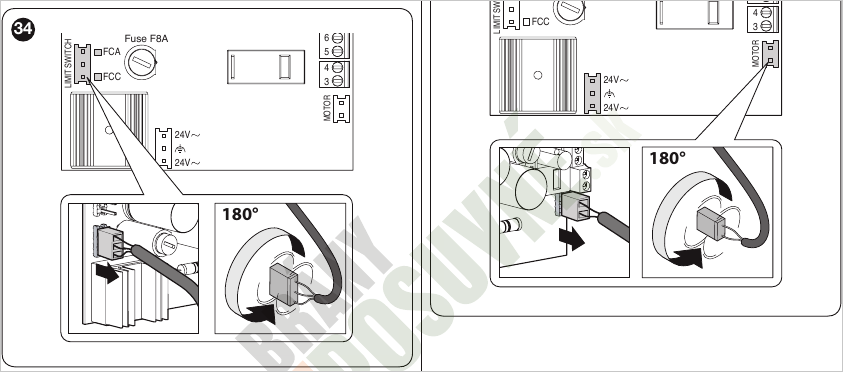

Ak nesedí smer LED FCA/FCC alebo smer pohybu ramena, príslušný konektor sa po odpojení napájania otočí o 180°.
- Odblokovať pohon a ručne presunúť rameno do zatvorenej polohy.
- V zatvorenej polohe musí byť FCC vypnutý a FCA zapnutý.
- Ručne presunúť rameno do otvorenej polohy.
- V otvorenej polohe musí byť FCA vypnutý a FCC zapnutý.
- Rameno nastaviť približne do 45° a pohon znovu zablokovať.
Koncový spínač pre spomalenie má zopnúť približne 20° pred mechanickým dorazom. Ak je potrebné upraviť presný bod spomalenia, nastavujú sa vačky koncových spínačov.
Kontrola smeru pohybu
- Všetky programovacie mikrospínače nastaviť do polohy OFF.
- Rameno nastaviť približne do 45°.
- Dať krátky impulz na vstup OPEN.
- Rameno sa musí začať otvárať. Ak sa pohne opačným smerom, treba otočiť konektor motora o 180° a kontrolu zopakovať.
Programovanie závory NICE WIDE
NICE WIDE sa neprogramuje rovnako ako pohony Robus cez programovacie úrovne L1 až L8. Základné nastavenie sa robí kombináciou potenciometrov A až E, mikrospínačov 1 až 14 a tlačidiel PROG a RADIO na riadiacej jednotke.

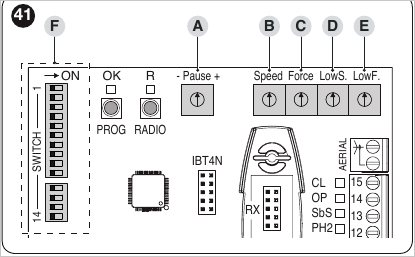

Ovládacie prvky na doske riadiacej jednotky.
Potenciometre A až E
| Prvok | Nastavenie |
|---|---|
| A – Pause | Čas pauzy medzi koncom otvorenia a začiatkom automatického zatvorenia. Používa sa iba v automatickom režime. |
| B – Speed | Maximálnu rýchlosť ramena od začiatku pohybu po bod spomalenia. |
| C – Force | Citlivosť detekcie prekážky od začiatku pohybu po bod spomalenia. Pri zásahu sa pohyb obráti. |
| D – Low Speed | Rýchlosť ramena v spomalenej časti pohybu od koncového spínača po koncovú polohu. |
| E – Low Force | Citlivosť detekcie prekážky v spomalenej časti pohybu. |
Hodnoty potenciometrov sa nastavujú pri mikrospínačoch 13 a 14 v polohe OFF. Po doladení sa nastavenie uloží tým, že sa mikrospínače 13 a 14 prepnú späť do polohy ON.
Načítanie vstupu ALT a mechanických dorazov
- Rameno nastaviť približne do polovice dráhy.
- Mikrospínače 13 a 14 prepnúť do polohy OFF.
- Stlačiť a podržať tlačidlo PROG približne 3 sekundy.
- Riadiaca jednotka si načíta stav vstupu ALT/STOP a spustí sekvenciu úplné zatvorenie - úplné otvorenie - úplné zatvorenie.
- Ak sa po programovaní menila poloha vačiek koncových spínačov, načítanie mechanických dorazov treba zopakovať.
- Po skúškach pohybu nastaviť rýchlosť, silu a spomalenie potenciometrami.
- Po dokončení nastavenia prepnúť mikrospínače 13 a 14 do polohy ON.
Po úspešnom načítaní bliká LED OK zelenou farbou približne raz za sekundu. Ak sa počas bežnej prevádzky zmení nastavenie mikrospínača alebo potenciometra, riadiaca jednotka používa predtým uložené hodnoty a LED OK upozorní oranžovým blikaním.
Programovacie mikrospínače 1 až 14
| Mikrospínač / poloha | Funkcia |
|---|---|
| 1 - 2 OFF - OFF |
Manuálny režim. Pohyb prebieha iba počas aktívneho príkazu. |
| 1 - 2 ON - OFF |
Poloautomatický režim. Jeden príkaz vykoná celý manéver otvorenia alebo zatvorenia. |
| 1 - 2 OFF - ON |
Automatický režim. Príkaz otvorí závoru, po nastavenej pauze sa závora automaticky zatvorí. |
| 1 - 2 ON - ON |
Automatický režim s funkciou vždy zatvoriť. Po výpadku napájania začne závora zatvárať, ak zostala otvorená. |
| 3 ON |
Režim bytového domu. Počas otvárania sa ďalšie príkazy SbS alebo OPEN ignorujú až do úplného otvorenia. Počas zatvárania ďalší príkaz zastaví pohyb a otvorí závoru. |
| 3 OFF |
Funkcia bytového domu je vypnutá. |
| 4 ON |
Krokový príkaz pracuje v cykle Open - Close - Open - Close. |
| 4 OFF |
Krokový príkaz pracuje v cykle Open - Stop - Close - Stop. |
| 5 ON |
Predblikanie. Maják začne blikať pred spustením manévru, približne 5 s v automatickom režime a 2 s v manuálnom režime. |
| 5 OFF |
Predblikanie je vypnuté. |
| 6 ON |
Maják svieti alebo bliká počas manévru aj počas pauzy pred automatickým zatvorením. |
| 6 OFF |
Maják pracuje iba počas pohybu závory. |
| 7 ON |
Zatvorenie hneď po prejazde cez fotobunky. Po uvoľnení fotobuniek sa závora zatvorí po približne 5 s. |
| 7 OFF |
Funkcia je vypnutá. |
| 8 ON |
Vstup PHOTO zasahuje aj počas otvárania. V poloautomatickom alebo automatickom režime sa otvorenie po uvoľnení fotobuniek znovu spustí. |
| 8 OFF |
Vstup PHOTO zasahuje iba počas zatvárania. |
| 9 - 10 OFF - OFF |
Výstup OGI je kontrolka otvorenej závory a výstup CL je osvetlenie. |
| 9 - 10 ON - OFF |
Jednosmerný semafor a osvetlenie. OGI pracuje ako zelené svetlo, CL zostáva osvetlenie. |
| 9 - 10 OFF - ON |
Striedavý semafor pre vstup a výstup. OGI a CL riadia červené alebo zelené svetlo podľa smeru a stavu závory. |
| 9 - 10 ON - ON |
Semafor nastaviteľný cez Oview. Predvolená logika používa zelené svetlo pri otvorenej závore a červené pri zatvorenej. |
| 11 ON |
Rýchle vypratanie prejazdu. Časy zrýchleného otvorenia alebo zatvorenia sa nastavujú cez Oview. |
| 11 OFF |
Rýchle vypratanie prejazdu je vypnuté. |
| 12 ON |
Funkcia definovaná cez Oview; predvolene test fotobuniek. Svorka 7 sa používa ako výstup 24 V pre test fotobuniek. |
| 12 OFF |
Svorka 7 je pevný výstup 24 V pre príslušenstvo. |
| 13 - 14 OFF - OFF |
Testovací a nastavovací režim. Jednotka pracuje s aktuálnymi hodnotami potenciometrov a umožňuje nastavenie počas skúšok. |
| 13 - 14 ON - ON |
Zamknutie programovania. Uloží a uzamkne hodnoty potenciometrov a mikrospínačov. |
| 13 - 14 ON - OFF alebo OFF - ON |
Neplatná kombinácia. |
Výstupy rádiového prijímača
Riadiaca jednotka má konektor SM pre prijímače rodiny OXI; aktuálnym príkladom je NICE OXIBD. Alternatívou pre dlhý dosah je NICE OXILR s technológiou LoRa, ktorý vyžaduje kompatibilné ovládače NICE ON3ELR. Pri štandardnom priradení majú výstupy prijímača tieto funkcie:
| Výstup prijímača | Funkcia |
|---|---|
| 1 | SbS - krokový príkaz |
| 2 | STOP |
| 3 | OPEN - otvorenie |
| 4 | CLOSE - zatvorenie |
| 5 | CL - výstup osvetlenia alebo semafora |
| 6 | Rádiový kanál 1 |
| 7 | Rádiový kanál 2 |
Špeciálne funkcie NICE WIDE
| Funkcia | Popis |
|---|---|
| Funkcia vždy zatvoriť | Ak je zvolený režim 1 - 2 v polohe ON - ON a po obnovení napájania je závora otvorená, riadiaca jednotka automaticky spustí zatváranie s predblikaním. |
| Zatvorenie po prejazde fotobunkami | Pri mikrospínači 7 v polohe ON sa v automatickom režime skráti pauza a po uvoľnení fotobuniek sa závora zatvorí približne po 5 sekundách. |
| Semafor | Mikrospínače 9 a 10 menia funkciu výstupov OGI a CL. Výstupy môžu pracovať ako kontrolka, osvetlenie, jednosmerný semafor alebo striedavý semafor pre vstup a výstup. |
| Nútený pohyb v režime mŕtvy muž | Ak niektoré bezpečnostné zariadenie blokuje pohyb, riadiaca jednotka umožňuje nútený pohyb podržaním príkazu. Tento režim je určený na servisné alebo núdzové situácie. |
| Signalizácia údržby | Riadiaca jednotka dokáže signalizovať potrebu údržby podľa počtu vykonaných manévrov. Prahová hodnota sa nastavuje cez Oview. |
Riešenie problémov a diagnostika

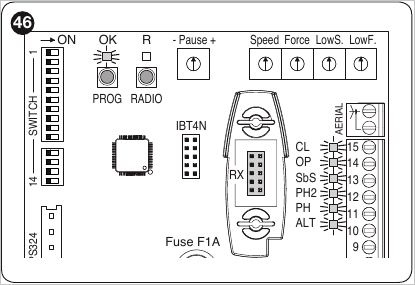

Poloha LED OK, R a kontroliek vstupov na riadiacej doske.
Základné poruchy
| Problém | Príčina a kontrola |
|---|---|
| Ovládač neovláda závoru a LED na ovládači nesvieti. | Príčina: Vybitá batéria ovládača. Kontrola: Skontrolovať a vymeniť batériu v ovládači. |
| LED na ovládači svieti, ale závora nereaguje. | Príčina: Ovládač nie je uložený v prijímači. Kontrola: Skontrolovať uloženie ovládača podľa časti samostatný článok o párovaní ovládačov. |
| Závora nereaguje na žiadny príkaz. | Príčina: Chýba napájanie alebo je poškodená poistka. Kontrola: Skontrolovať sieťové napájanie a poistky F1 a F2. |
| Manéver sa nespustí a maják nebliká. | Príčina: Riadiaca jednotka nedostáva príkaz. Kontrola: Skontrolovať LED vstupu SbS alebo signalizáciu prijímača. Pri rádiovom príkaze má LED OK dvakrát rýchlo bliknúť. |
| Závora sa pohne a následne obráti smer. | Príčina: Príliš nízko nastavená sila alebo zle vyvážené rameno. Kontrola: Skontrolovať vyváženie ramena a nastavenie potenciometrov Force a Low Force. |
| Závora sa pohybuje pomaly alebo sa nerozbieha z koncovej polohy. | Príčina: Riadiaca jednotka nemá správne načítané koncové polohy. Kontrola: Skontrolovať koncové spínače a zopakovať načítanie dorazov. |
| Závora ide opačným smerom. | Príčina: Opačné zapojenie motora. Kontrola: Skontrolovať smer pohybu a konektor motora. |
Diagnostika pomocou blikania diódy LED OK
| Blikanie LED OK | Význam a kontrola |
|---|---|
| Nesvieti | Porucha alebo chýbajúce napájanie riadiacej jednotky. Kontrola: Skontrolovať napájanie a poistky. |
| Svieti trvalo | Vážna anomália riadiacej jednotky. Kontrola: Skúsiť odpojiť napájanie a znovu zapnúť; ak stav trvá, skontrolovať riadiacu jednotku. |
| Bliká 1x za sekundu | Normálny stav. Kontrola: Riadiaca jednotka pracuje správne. |
| 2 rýchle bliknutia a pauza | Zásah fotobunky. Kontrola: Skontrolovať vstupy PHOTO a PHOTO 2 a priestor prejazdu. |
| 3 rýchle bliknutia a pauza | Zásah detekcie prekážky medzi koncovými spínačmi. Kontrola: Skontrolovať vyváženie ramena a nastavenie sily. |
| 4 rýchle bliknutia a pauza | Zásah vstupu ALT/STOP. Kontrola: Skontrolovať STOP obvod a pripojené bezpečnostné zariadenia. |
| 5 rýchlych bliknutí a pauza | Problém hardvéru riadenia motora. Kontrola: Počkať približne 30 s, skúsiť nový príkaz a prípadne odpojiť a znovu pripojiť napájanie. |
| 6 rýchlych bliknutí a pauza | Prekročený teplotný limit. Kontrola: Počkať, kým sa riadiaca jednotka ochladí. |
Kontrolné LED vstupov
| LED | Význam stavu |
|---|---|
| STOP | Zhasnutá: Vstup STOP je aktívny alebo je obvod prerušený. Rozsvietená: Normálny stav vstupu STOP. |
| PH | Zhasnutá: Zásah fotobunky PHOTO. Rozsvietená: Normálny stav vstupu PHOTO. |
| PH2 | Zhasnutá: Zásah fotobunky PHOTO 2. Rozsvietená: Normálny stav vstupu PHOTO 2. |
| SbS | Zhasnutá: Vstup krokového príkazu nie je aktívny. Rozsvietená: Vstup SbS je aktívny. |
| OP | Zhasnutá: Vstup OPEN nie je aktívny. Rozsvietená: Vstup OPEN je aktívny. |
| CL | Zhasnutá: Vstup CLOSE nie je aktívny. Rozsvietená: Vstup CLOSE je aktívny. |
| FCA | Zhasnutá: Zopnutý koncový spínač otvorenia, rameno je otvorené. Rozsvietená: Rameno nie je na koncovom spínači otvorenia. |
| FCC | Zhasnutá: Zopnutý koncový spínač zatvorenia, rameno je zatvorené. Rozsvietená: Rameno nie je na koncovom spínači zatvorenia. |
Životnosť závory NICE WIDE
Manuál pre závory NICE WIDE uvádza orientačnú životnosť až 500 000 pracovných cyklov. Reálna životnosť závisí od podmienok použitia, dĺžky ramena, doplnkov na ramene a od toho, ako často do cyklu zasahujú bezpečnostné zariadenia.
| Faktor | S | M | L |
|---|---|---|---|
| Prašné alebo piesočnaté prostredie | 10 % | 10 % | 10 % |
| Slané prostredie | 10 % | 10 % | 10 % |
| Hliníkové podzábradlie na ramene | 5 % | 5 % | 5 % |
| Mobilná opora ramena | - | 15 % | 15 % |
| Okolitá teplota nad 40 °C alebo pod 0 °C | 5 % | 5 % | 5 % |
| Manéver prerušený fotobunkou | 10 % | 15 % | 15 % |
| Manéver prerušený vstupom STOP | 10 % | 15 % | 15 % |
| Trimer rýchlosti nastavený nad 50 % | 10 % | 10 % | 15 % |
| Trimer sily nastavený nad 50 % | 5 % | 10 % | 10 % |
Percentá sa sčítavajú. Čím vyšší je výsledný index zaťaženia, tým nižší je očakávaný počet pracovných cyklov. Pri približne 30 % indexe zaťaženia vychádza životnosť orientačne okolo 200 000 cyklov.
Záložná batéria, fotobunky a svetlá
Pre záložné napájanie závor WIDE S, WIDE M a WIDE L je určený NICE PS324 so zabudovaným dobíjaním. Umožňuje núdzovú prevádzku pri výpadku elektriny; počet pohybov závisí od stavu batérie a zaťaženia zostavy.
Bezpečnostné fotobunky sa pripájajú na vstupy PHOTO a PHOTO 2. Pri štandardnom nastavení vstup PHOTO zasahuje pri zatváraní, pri aktivovanom mikrospínači 8 môže zasahovať aj pri otváraní. Ak je mikrospínač 12 v polohe ON, svorka 7 sa používa na test fotobuniek.
Výstražný maják sa pripája na výstup LIGHT. Výstupy CL a OGI je možné použiť ako osvetlenie, kontrolku otvorenej závory alebo ako riadenie semafora podľa nastavenia mikrospínačov 9 a 10. Výkon jedného výstupu pre kontrolku alebo semafor je maximálne 10 W.
Kompatibilné svetlá do ramena: pre WIDE S a WIDE M NICE XBA4; pre WIDE L NICE XBA6 alebo NICE XBA18 podľa dĺžky zostavy. Po montáži znovu skontrolujte vyváženie ramena.
Vedenie kábla cez držiak a rameno. Pri pripojení na svorky 3 a 4 dodržte polaritu.
Manuálne odblokovanie závory NICE WIDE
Pri výpadku napájania alebo servisnom zásahu je možné závoru odblokovať kľúčom a rameno presunúť ručne.
WIDE S sa odblokuje otočením kľúča o 180°; WIDE M a WIDE L otočením o 90°.
- Odsunúť krytku zámku.
- Vložiť odblokovací kľúč.
- Pri WIDE S otočiť kľúč o 180°, pri WIDE M a WIDE L o 90°.
- Ručne presunúť rameno do požadovanej polohy.
- Pre zablokovanie otočiť kľúč späť, vytiahnuť ho a zavrieť krytku zámku.
Objednanie a technické poradenstvo
Spýtajte sa na zapojenie alebo výber zostavy
Ak ste nenašli informáciu, ktorú hľadáte, napíšte nám na [email protected] alebo zavolajte na 0948 599 857. Poradíme Vám s výberom závory, ramena, pružiny, bezpečnostných prvkov aj príslušenstva.
Údaje, ktoré potrebujeme na výber zostavy
- svetlú šírku prejazdu a požadovanú dĺžku ramena,
- predpokladaný počet cyklov za hodinu,
- zoznam doplnkov na ramene: svetlá, ochranná guma, podzábradlie alebo mobilná opora,
- požadovaný spôsob ovládania a bezpečnostné prvky.
Technické upozornenie: Elektrické zapojenie, nastavenie sily a kontrolu bezpečnostných prvkov musí vykonať kvalifikovaná osoba podľa konkrétnej inštalácie a platných predpisov.
