Sada pohonu pre garážovú bránu do 11,4/12,6m2 NICE SPIDER800
| Dostupnosť produktu: | do 7 dní | Tovar štandardne expedujeme do 7 dní. |
|---|
do 7 dní
263,21 € s DPH
| Hmotnosť |
|---|
| 10 kg |
Popis produktu Sada pohonu pre garážovú bránu do 11,4/12,6m2 NICE SPIDER800
- sekčné garážové brány do výšky 2,6 m a plochy 11,4 m²,
- prečnievajúce výklopné garážové brány do výšky 3 m a plochy 12,6 m²
| Sada obsahuje: | NICE-SPIDER800 | |||
|---|---|---|---|---|
 |
1 × | Pohon NICE SPIDER800 | ||
|
Elektromechanický pohon NICE SPIDER800 pre sekčné garážové brány do plochy 11,4 m², alebo vyčnievajúce výklopné garážové brány do plochy 12,6 m². Motor je dodávaný so zabudovanou riadiacou jednotkou spolu so zabudovaným prijímačom. |
||||
 |
1 × | Diaľkový ovládač NICE MYGO4 | NICE-MYGO4 | |
|
Diaľkový ovládač so štyrmi tlačítkami pre automatické ovládanie brány na diaľku. Môžte s ním ovládať štyri zariadenia, alebo jednému zariadeniu dávať štyri druhy povelov. |
Detail  |
|||
 |
1 × | Remeňová koľajnica SR32B, 3,2 m | NICE-SR32B | |
Predmontovaná remeňová koľajnica SR32B v dĺžke 3,2 m. Pre sekčnú bránu orientačne do 2,6 m; pri výklopnej bráne sa limit líši podľa konštrukcie, pozrite tabuľku vhodnosti. | Detail |
|||
 |
1 × | Montážny manuál NICE SPIDER800 | ||
|
Montážny manuál pre zdarnú inštaláciu s ilustračnými nákresmi zapojenia kabeláže, návodmi na programovanie a párovanie ovládačov. |
Stiahnuť |
|||
| 1 × | Doplnky pre montáž | |||
|
Skrutky na pripevnenie pohonu k lište, montážne konzoly, odblokovacie lanko, atp. |
||||
NICE SPIDER800 je sada garážového pohonu s koľajnicou SR32B 3,2 m a jedným ovládačom MYGO4. Má vstavanú riadiacu jednotku MCU1 a rádiový prijímač. Napájanie zostavy je 230 V AC.
Remeňová koľajnica vystužená oceľovými lankami umožňuje tichý chod. Riadenie si naučí koncové polohy, silu a spomalenie; vyhodnocuje prekážku. Pri výpadku elektriny sa brána odblokuje šnúrou a ovláda ručne.
| Rýchla navigácia | |
|---|---|
| Príslušenstvo | Výbava a sady |
| Výber a limity | Montáž koľajnice |
| Svorky a polarita | Fotobunky |
| Prvé spustenie | Nastavenia |
| Ovládače | Reset |
| Diagnostika | Odblokovanie |
| Údržba | Parametre |
| Manuál PDF |
Príslušenstvo a riadenie
Bezpečnostné prvky vyberte podľa skutočných rizík garážovej brány. Detekcia prekážky v pohone nenahrádza fotobunky, bezpečnostnú hranu ani meranie síl pri odovzdaní inštalácie.
| Čo | Prečo | Typ / zapojenie |
|---|---|---|
| Riadenie | Nastavenie, ovládanie a servis pohonu; doska je vstavaná. | MCU1 Svorky a schéma. |
| Koľajnica | Pohon posúva vozík s ramenom a potrebuje vhodnú remeňovú dráhu. | SR32B – v tejto sade. Montáž. |
| Vyššia brána | Predĺženie dráhy vyberte podľa typu, výšky, plochy a odporu brány. | SR08B; limity. |
| Výklopná brána | Pre výklopné brány s protizávažím treba vhodnú geometriu ramena. | SPA5; pri pružinovej výklopnej bráne sa SPA5 podľa typu montáže nepoužíva. |
| Fotobunky | Snímanie prekážky v chránenom priestore. Vyberte správne elektrické rozhranie. | EPMB – dvojvodičové BlueBUS. Zapojenie. |
| Maják | Viditeľná signalizácia pohybu brány, prípadne aj externá anténa. | ELDC; výstup FLASH a anténa. |
| Diaľkové ovládanie | Prijímač je vstavaný. Ovládač treba uložiť do jeho pamäte. | MYGO4 – jeden je v sade. Párovanie. |
| Záložné napájanie | Možnosť ovládania pri výpadku siete po doplnení batérie. | PS124; montáž a odpojenie. |
| Servisné nastavenie | Diagnostika a podrobnejšie nastavenia cez BusT4. | Oview + IBT4N. |
Samostatný pohon alebo kompletná sada
Táto karta ponúka sadu SPIDER800 s koľajnicou SR32B a jedným MYGO4. Obsah balenia je uvedený v tabuľke sady vyššie. Fotobunky, maják, záloha a rameno SPA5 sa objednávajú podľa potreby; nie sú automaticky súčasťou každej sady.
| Samostatný pohon | Sada s koľajnicou | Sada s koľajnicou |
|---|---|---|
NICE SPIDO600 600 N; sekčná do 9,6 m². Koľajnicu a ovládač doplňte. | NICE SPIDO600 600 N; koľajnica SR32B a ovládač podľa obsahu sady. | NICE SPIDER800 800 N; SR32B + 1 × MYGO4. Sekčná do 11,4 m². |
Pre akú garážovú bránu je pohon vhodný
Pri základnej koľajnici SR32B závisia orientačné rozmery od typu garážovej brány. Rozmery v tabuľke sú šírka × výška. O vhodnosti rozhoduje aj vyváženie, trenie a priestor na montáž.
| Typ brány | Orientačný rozmer | Podmienka |
|---|---|---|
| Sekčná | 4,4 × 2,6 m | Približne 11,4 m². |
| Neprečnievajúca výklopná | 4,2 × 2,4 m | SPA5; plocha 10,08 m². |
| Prečnievajúca výklopná | 4,2 × 3,0 m | SPA5; plocha 12,6 m². |
| Výklopná s pružinou | 4,2 × 3,0 m | Podľa montáže bez SPA5; overte dráhu a vyváženie. |
Maximálna sila 800 N vyjadruje ťah pohonu. Nie je to hmotnosť brány v kilogramoch. Pri skúške odblokovanej brány musí byť sila potrebná na ručný pohyb v oboch smeroch po celej dráhe najviac 225 N. Pohon nesmie nahrádzať opravu poškodených pružín alebo zle vyváženej brány.
Koľajnica SR32B má dĺžku 3,2 m a užitočný zdvih vozíka 2,8 m. Výška brány závisí aj od jej konštrukcie a ramena. Pre vyššiu bránu je možné doplniť predĺženie SR08B o 0,8 m s dlhším remeňom; pri 4 m dráhe je užitočný zdvih 3,5 m. Predĺženie samo osebe nepotvrdzuje vhodnosť väčšej alebo ťažšej brány. Pošlite nám šírku, výšku, typ brány a potrebný zdvih cez kontakt.
Počet cyklov a zaťaženie
Jeden cyklus je úplné otvorenie a zatvorenie. Tabuľka uvádza horné hodnoty podľa výšky; odpor brány ich ďalej znižuje. Platí aj celkový limit 50 cyklov/deň a najviac 4 minúty nepretržitého chodu.
| Výška brány | Cykly/h | Po sebe |
|---|---|---|
| Do 2 m | 20 | 10 |
| Nad 2 do 2,5 m | 15 | 7 |
| Nad 2,5 do 3 m | 12 | 5 |
| Nad 3 do 3,5 m | 10 | 4 |
Pri sile potrebnej na pohyb do 250 N uvádza výrobca zníženie počtu cyklov o 25 %, pri 250–400 N o 42 %. Tento výpočet zaťaženia nezvyšuje prípustný odpor pri skúške ručného pohybu: stále platí najviac 225 N. Tepelný limit môže ďalší pohyb dočasne zablokovať; nechajte pohon vychladnúť.
Montáž koľajnice a pohonu
Montujte pri zatvorenej bráne, s odpojenou sieťou aj záložnou batériou. Brána musí ísť rukou plynulo a po odpojení od vozíka zostať vyvážená v jednotlivých polohách. Zámky, ktoré by bránili automatickému pohybu, vyriešte pred montážou. Pružiny a protizávažia nastavuje kvalifikovaný technik.
- Skontrolujte priestor nad bránou, dĺžku koľajnice, pevnosť steny a stropu. Ponechajte prístup k pohonu a odblokovacej šnúre.
- Pri dvojdielnej dráhe zasuňte obe časti do spojky až na doraz. Pri hotovej SR32B tento spojovací krok odpadá. Skontrolujte súvislý a voľný pohyb vozíka.
- Nasaďte motorovú hlavu na koľajnicu a upevnite dodanými skrutkami. Je prípustné aj otočenie hlavy o 90° voči osi dráhy podľa montážneho výkresu.
- Nastavte napnutie remeňa. Príliš napnutý remeň môže poškodiť pohon; voľný remeň spôsobuje hluk a nespoľahlivý posun. Pri predĺžení použite správny dlhší remeň.
- Upevnite prednú konzolu do dostatočne pevného podkladu a zadnú časť zaveste na stropné konzoly. Dráhu vyrovnajte a všetky upevnenia dotiahnite.

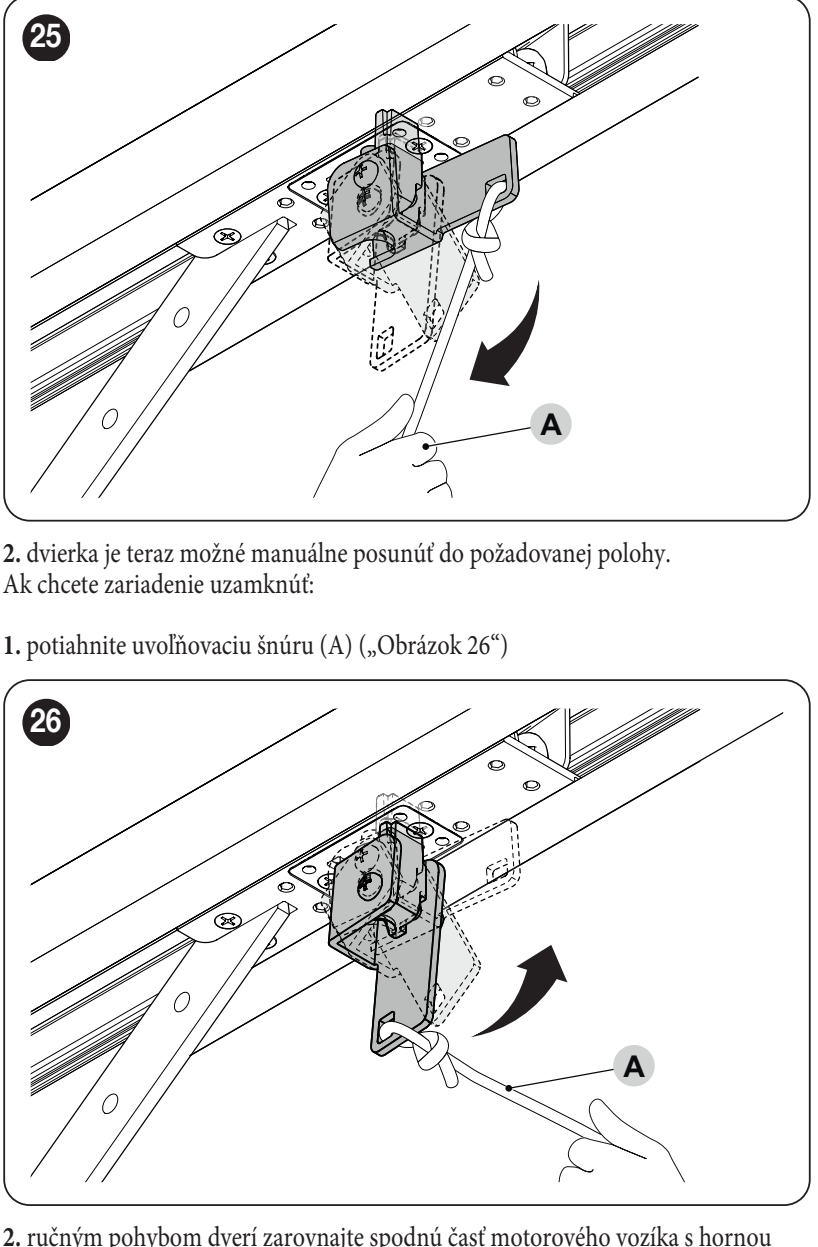

- Pri zatvorenej bráne odpojte vozík, osaďte konzolu na bránu do osi koľajnice a pripojte ťažné rameno. Tenký panel musí mať vhodné vystuženie; montáž musí preniesť silu pohonu bez deformácie.
- Dokončite odblokovaciu šnúru. Ručne prejdite celú dráhu, skontrolujte medzery a opäť zaistite vozík pred učením.

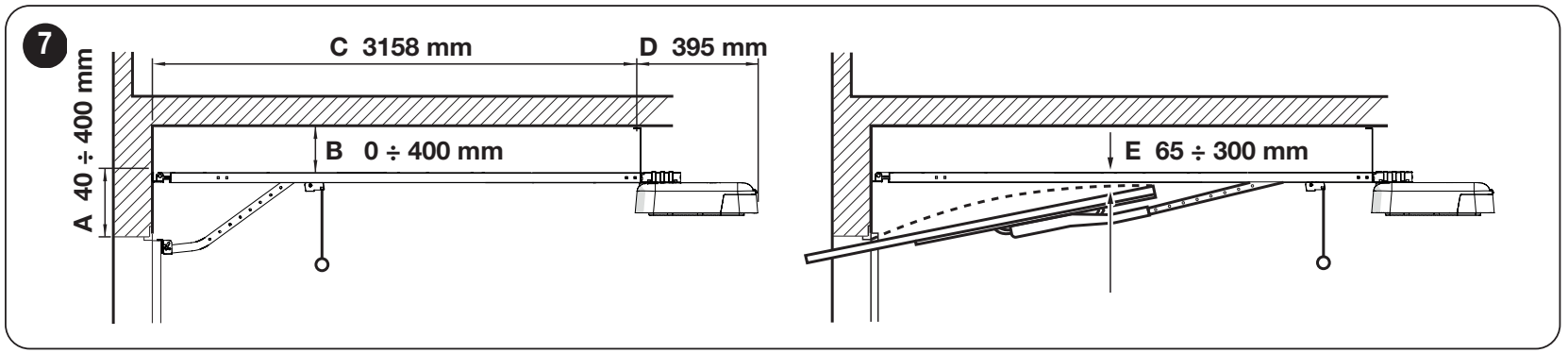

Vo vyznačenej orientácii: A = 40–400 mm, B = 0–400 mm, C = 3 158 mm, D = 395 mm. Pre výklopnú bránu dodržte E = 65–300 mm, teda odstup dráhy od najvyššieho bodu horného okraja brány pri pohybe. Rozmery sa vzťahujú na zobrazené montážne usporiadanie.
Kabeláž a sieťové napájanie
Použite chránenú zásuvku 230 V AC, 50/60 Hz s ochranným vodičom a možnosťou bezpečného odpojenia. Dodaný kábel ani vidlicu neodstrihujte. Ak chýba vhodná zásuvka, jej prívod a ochrany zhotoví elektrikár. Vodiče slaboprúdu veďte oddelene od sieťového vedenia a zaistite proti ťahu a kontaktu s pohyblivými dielmi.
| Pripojenie | Kábel / najväčšia dĺžka |
|---|---|
| Maják | 2 × 0,5 mm²; najviac 20 m. |
| Anténa | Samostatný koaxiálny kábel RG58; najviac 10 m, odporúča sa menej než 5 m. |
| Tlačidlo / kľúčový spínač | 2 × 0,5 mm² na beznapäťový povel NO; najviac 50 m. Pre dva kontakty 2 káble 2 × 0,5 mm² alebo jeden 4 × 0,5 mm². |
| Fotobunky | BlueBUS: 2 × 0,7 mm², TX a RX paralelne. Reléové: RX 4 × 0,5 mm², TX 2 × 0,5 mm². Najviac 30 m. |
| Bezpečnostná hrana | 2 × 0,5 mm²; najviac 20 m. OSE potrebuje tri vodiče podľa zapojenia hrany. |
| Sieťový prívod k zásuvke | 3 × 1,5 mm² do 30 m; pri dlhšom vedení podľa montážneho návodu 3 × 2,5 mm² a ochranné uzemnenie pri automatike. Návrh a vyhotovenie zabezpečí elektrikár. |
Uvedené dĺžky platia pre príslušné zapojenie a prostredie. Pri inej bezpečnostnej hrane alebo ovládacom module rešpektujte aj návod daného zariadenia. Sieťové napájanie nepatrí na vstupy príslušenstva.
Riadiaca doska, svorky a polarita

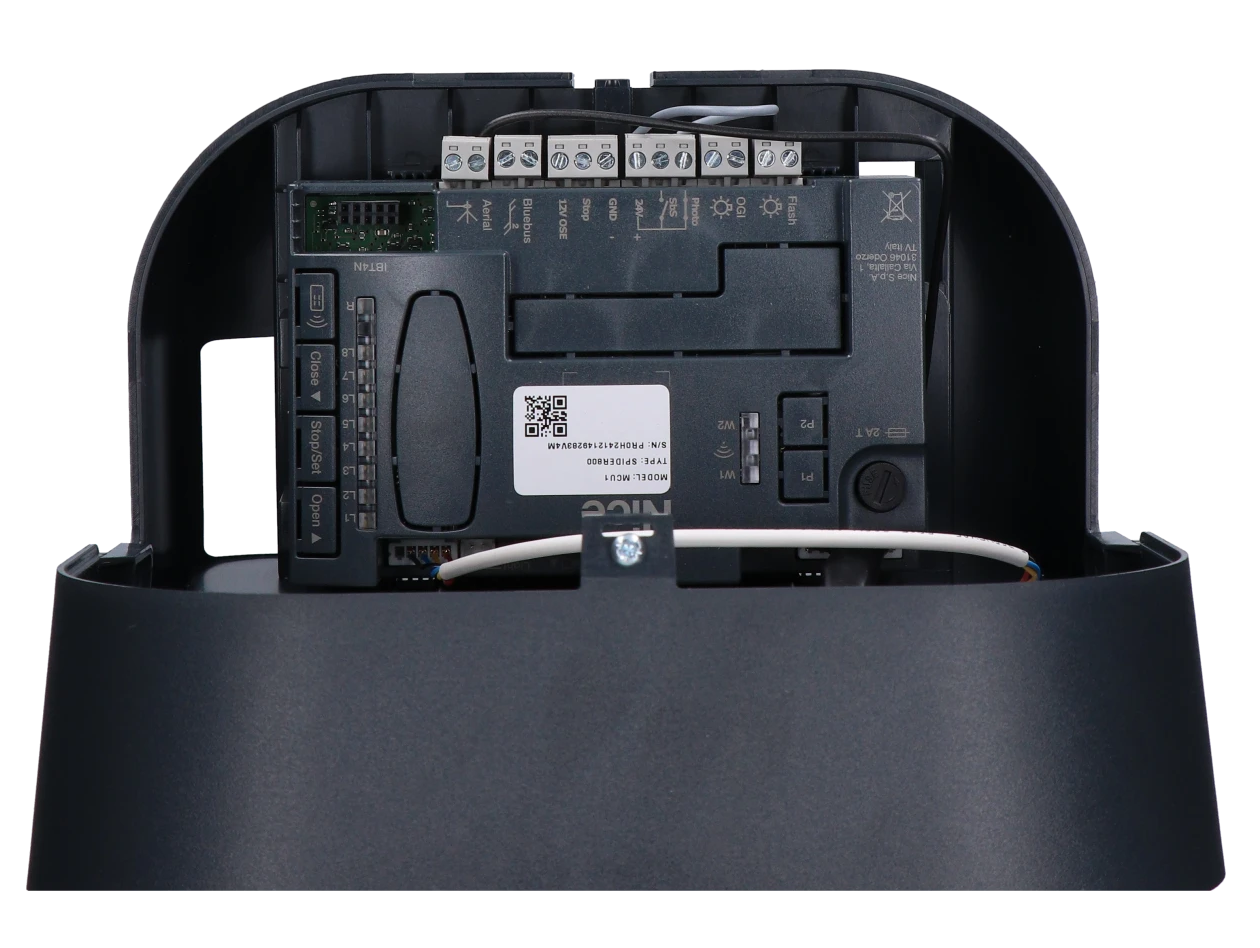

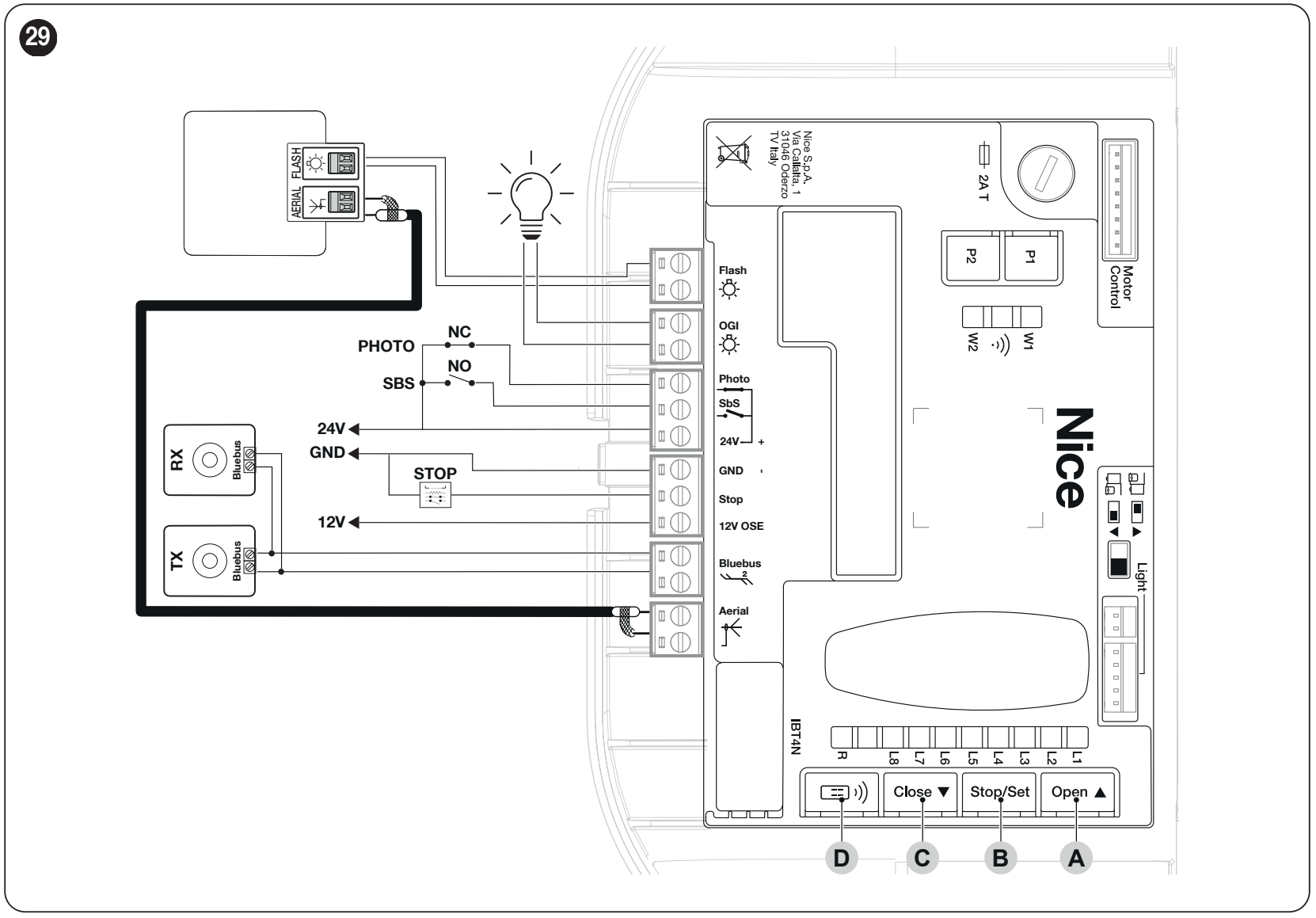

SPIDER800 má vstavanú riadiacu jednotku MCU1 s BlueBUS a programovacími LED L1–L8. Nezamieňajte motor SPIDER800 s modelom SPIDER800W so zabudovaným Wi-Fi.

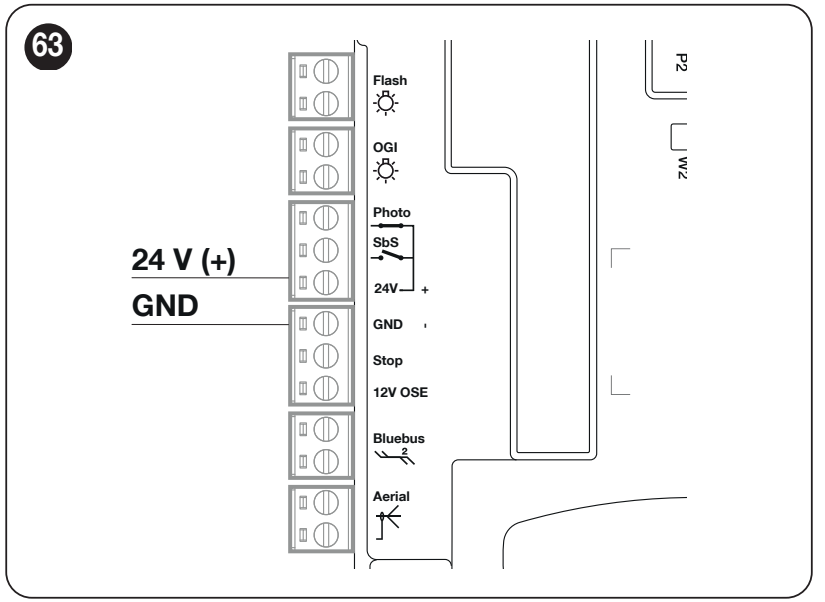

| Svorka | Funkcia a pripojenie |
|---|---|
| 24 V / GND | 24 V je plus (+), GND je mínus (−). Pomocné napájanie 24 V DC, tolerancia −30 % / +50 %, spolu najviac 100 mA. |
| BlueBUS | Dvojvodičové napájanie a komunikácia kompatibilných zariadení; EPMB sa pripájajú paralelne. Bez polarity +/−. |
| PHOTO | Beznapäťový rozpínací kontakt NC medzi PHOTO a 24 V (+). Napájanie reléových fotobuniek je samostatne 24 V (+) / GND (−). |
| SbS | Beznapäťové tlačidlo NO medzi SbS a 24 V (+); krátke zopnutie vyšle krokový povel. |
| STOP / GND | Bezpečnostný vstup STOP voči GND. Typ NO, NC alebo 8,2 kΩ sa učí pri spustení. Samotný kontakt nemá polaritu. |

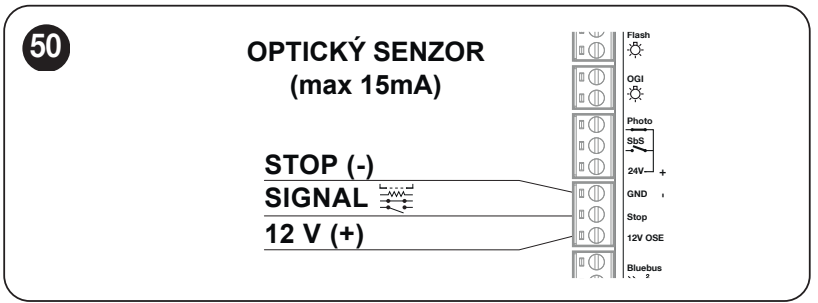

| 12 V OSE / STOP / GND | Optická hrana: 12 V OSE = plus (+), STOP = signál, GND = mínus (−). Napájanie 12 V DC, najviac 15 mA. Zapojte iba vhodnú OSE hranu podľa jej návodu. |
| FLASH / OGI | Samostatné dvojpólové výstupy, štandardne 24 V DC, najviac 10 W na výstup. FLASH pre maják, OGI pre indikátor otvorenia. Funkcia závisí od nastavenia. |
| AERIAL | Koaxiálny vstup antény: stredný vodič a tienenie podľa schémy; nejde o napájanie príslušenstva. |
Tlačidlo, kľúčový spínač alebo relé
Na SbS pripájajte iba beznapäťový kontakt NO, napríklad tlačidlo alebo relé ovládacieho modulu. Kontakt prepojí SbS a 24 V (+). Na povelový vstup nepriveďte výstupné napätie modulu. Ak modul potrebuje napájanie, použite osobitne 24 V (+) a GND (−) a rešpektujte spoločný limit 100 mA.
Bezpečnostná hrana a vstup STOP
STOP zastaví pohyb a vykoná krátku reverzáciu. Pri zmene bezpečnostného zariadenia treba znovu naučiť zariadenia. Viac kontaktov NO sa pripája paralelne, kontakty NC do série. Hrany 8,2 kΩ a ich kombinácie zapojte podľa konkrétnej schémy; bežný spínač nezaručuje rovnakú úroveň kontroly poruchy ako monitorovaná hrana.
Zapojenie fotobuniek
Pre jednoduché dvojvodičové zapojenie zvoľte NICE EPMB s BlueBUS. Oba vodiče z TX aj RX pripojte paralelne na dvojicu BlueBUS. Táto zbernica nemá polaritu; označenia 24 V (+) / GND (−) patria iným svorkám.
- Pri odpojenom napájaní nastavte rovnakú adresu prepojkami na TX aj RX jednej dvojice. Každá ďalšia dvojica musí mať inú adresu.
- Upevnite a vyrovnajte TX proti RX, zapojte BlueBUS. Funkciu a výšku osadenia zvoľte podľa chráneného priestoru.
- Po zapojení alebo zmene adries vykonajte učenie zariadení a samostatnú skúšku bezpečnosti.

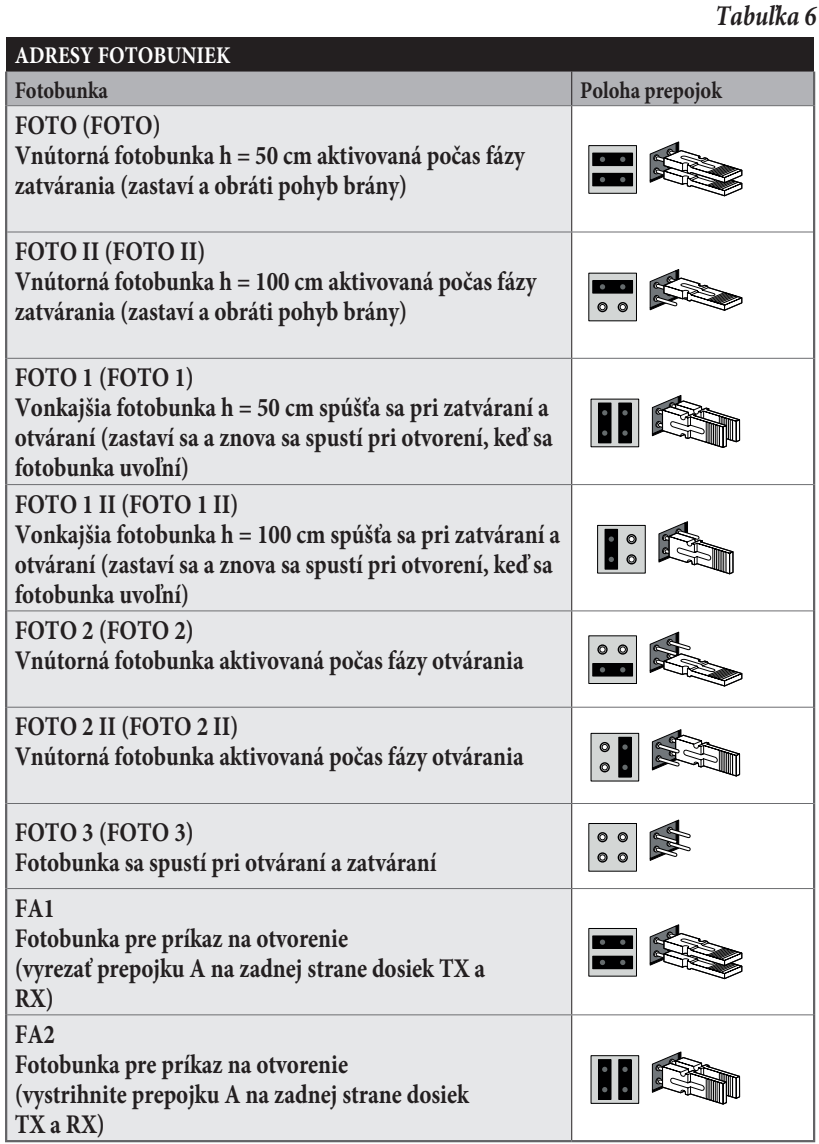

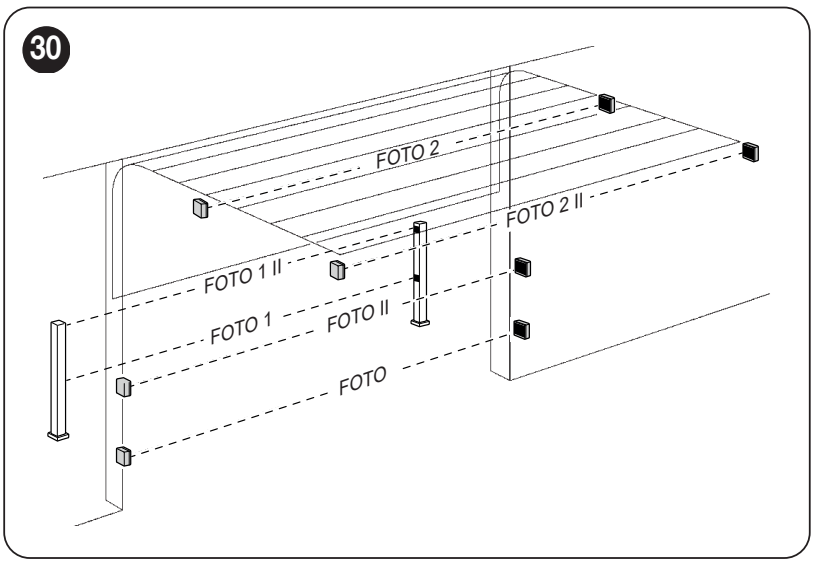

| Adresa | Poloha a reakcia |
|---|---|
| PHOTO / PHOTO II | Vnútorná fotobunka vo výške 50 / 100 cm; pri zatváraní zastaví a obráti pohyb. |
| PHOTO 1 / PHOTO 1 II | Vonkajšia fotobunka vo výške 50 / 100 cm; pri otváraní aj zatváraní zastaví, po uvoľnení obnoví otváranie. |
| PHOTO 2 / PHOTO 2 II | Vnútorná ochrana aktívna počas otvárania; umiestnenie podľa výkresu. |
| PHOTO 3 | Ochrana otvárania aj zatvárania; vyberá sa podľa skutočného rizika a umiestnenia. |
Vedľa seba neumiestňujte dvojice s adresami PHOTO / PHOTO 2, PHOTO II / PHOTO 3, PHOTO 1 / PHOTO 2 II, aby sa navzájom nerušili. Fotobunky používané ako povel na otvorenie nenahrádzajú bezpečnostnú dvojicu.
Reléové fotobunky na PHOTO

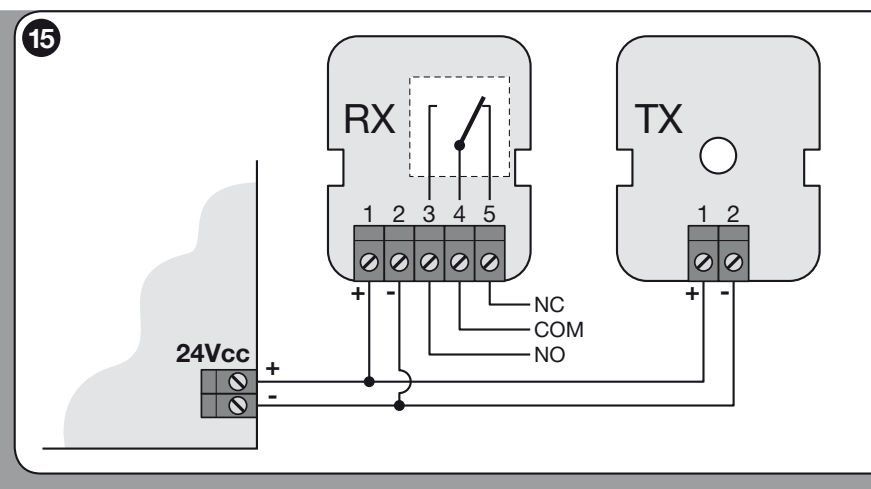

Pri EPM bez testovania: na TX aj RX je 1 = plus, 2 = mínus. Napájajte ich zo svoriek 24 V (+) a GND (−). Na RX použite 4 – COM a 5 – NC medzi 24 V (+) a PHOTO. Svorka 3 je NO a na bezpečnostný vstup PHOTO sa nepoužíva. Súčet odberov pomocného napájania nesmie prekročiť 100 mA.
Reléové fotobunky s testovaním PHOTOTEST

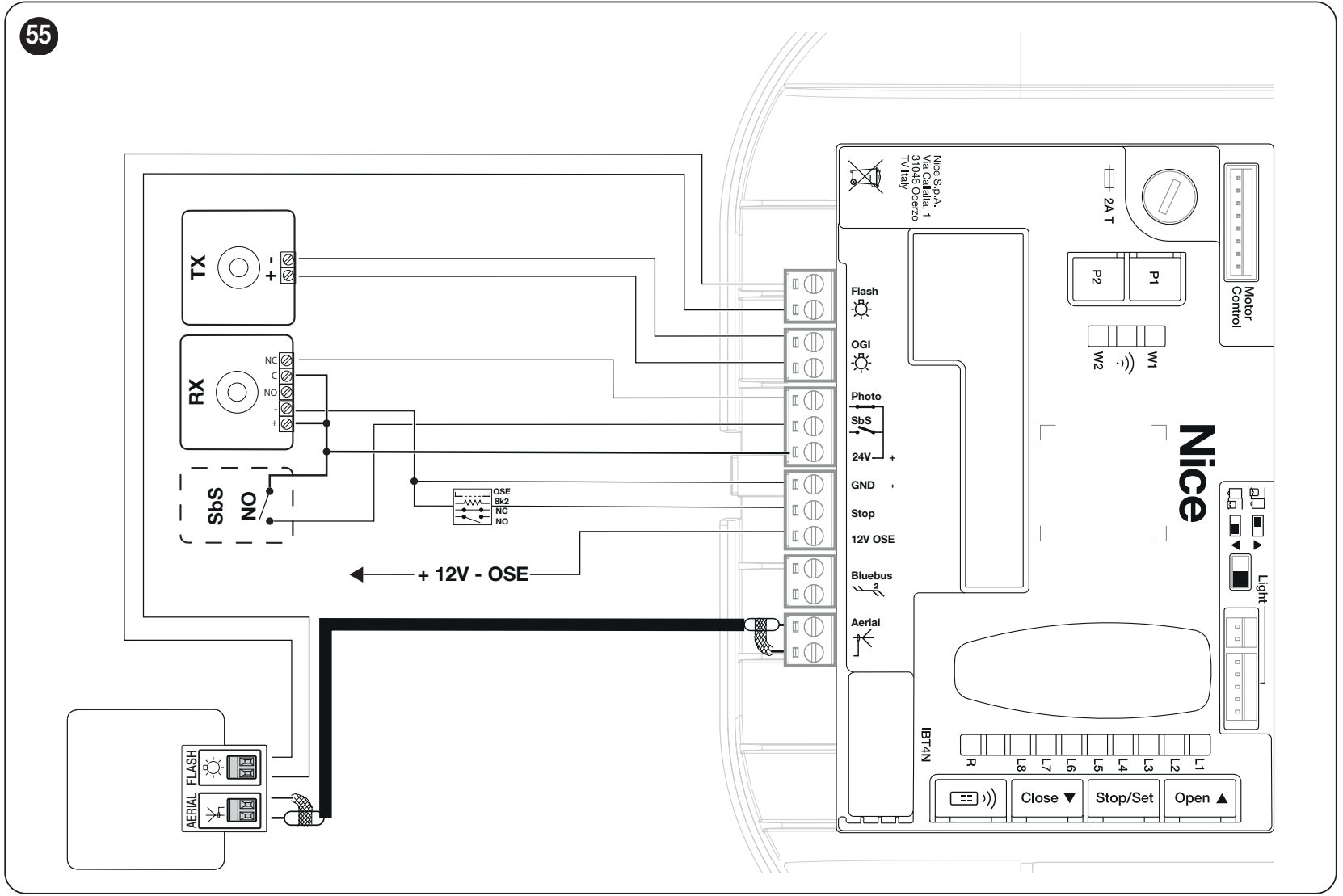

Pre testované zapojenie napájajte TX z dvojice OGI, RX zostáva na 24 V (+) / GND (−). Pri presnej orientácii dosky na schéme nižšie je horná svorka OGI mínus (−), dolná plus (+). Na EPM sú 1 (+), 2 (−); RX 4 – COM a 5 – NC patria medzi 24 V (+) a PHOTO. OGI poskytuje 24 V DC, max. 10 W. Tieto vodiče nezamieňajte s výstupom FLASH.
Nastavte úroveň II/L5 na hodnotovú LED L2 – PHOTOTEST a znovu naučte zariadenia. Riadenie pred pohybom otestuje reakciu fotobuniek; neúspešný test zablokuje manéver. Na BlueBUS EPMB sa tento reléový postup nepoužíva.
Maják FLASH, osvetlenie a anténa

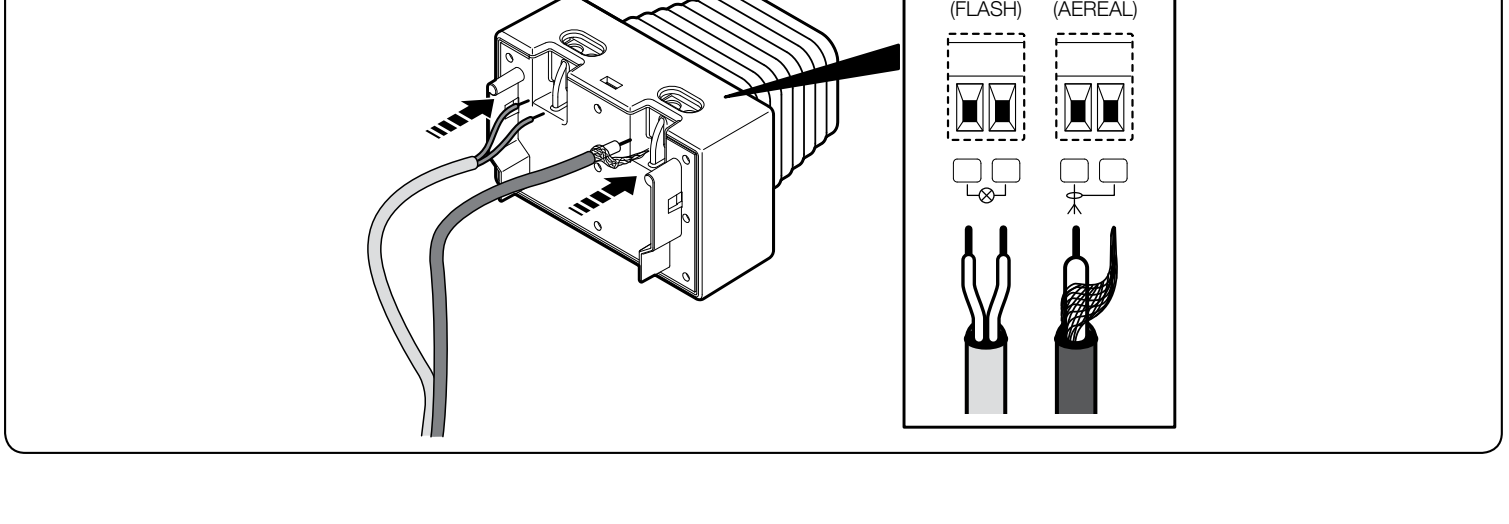

NICE ELDC pripojte jeho svorkovnicou označenou FLASH na dvojicu FLASH na MCU1; štandardný výstup je 24 V DC, max. 10 W. Funkciu výstupu musí zodpovedajúco nastaviť programovanie. Na tieto svorky nepatrí sieťový maják 230 V.
Pri dvojici FLASH na majáku rešpektujte označenie pripojeného zariadenia. Poradie pólov nie je na tomto detaile ELDC označené; neprenášajte naň orientáciu pomocnej svorkovnice 24 V / GND. Vstup AERIAL na ELDC je samostatná anténa: koaxiál zapojte na anténny konektor riadenia podľa obrázka. Nezamieňajte anténu a napájanie majáka.
Pohon má aj vstavané LED osvetlenie garáže. Výstup OGI je navyše určený pre externú indikáciu otvorenia; pri zmene jeho funkcie overte nastavenie OGI a záťaž.
Prvé spustenie a učenie
Najprv dokončite mechaniku a zapojenie, zaistite vozík a uvoľnite celý priestor pohybu. Skontrolujte STOP, fotobunky a správny smer pohybu. Učenie polôh, učenie sily a párovanie ovládača sú odlišné úkony.
Pred prvým zapnutím umiestnite zaistenú bránu približne do polovice dráhy. Pri novom, nenastavenom riadení sú 4 červené bliknutia BlueBUS normálnym upozornením na chýbajúcu konfiguráciu. Maják a vnútorné svetlo majú byť v pokoji vypnuté; volič smeru je v štandardnej montáži vľavo.
1. Učenie BlueBUS a STOP
- Zapnite napájanie. Pri prvom spustení blikajú L1 a L2; rozpoznanie vykonajte aj bez pripojeného príslušenstva.
- Podržte súčasne OPEN + STOP/SET približne 3 s. Uvoľnite po rýchlom rozblikaní L1 a L2.
- Počkajte na dokončenie. STOP musí svietiť, L1 a L2 zhasnú. Pri prvej inštalácii začnú blikať L3 a L4: treba uložiť polohy.
Ak meníte smer otočným prepínačom na doske, nastavte ho pri odpojenom napájaní podľa usporiadania pohonu a znovu naučte zariadenia. Zmena smeru sa prejaví až po tomto učení; nemení sa prehadzovaním vodičov bezpečnostného príslušenstva.
2. Uloženie otvorenej a zatvorenej polohy
- Podržte STOP/SET + CLOSE približne 3 s. Začne blikať L1.
- Tlačidlami OPEN / CLOSE nastavte požadované úplné otvorenie. Podržte STOP/SET 3 s; L1 svieti a otvorená poloha A1 je uložená. Uvoľnite.
- Pri blikajúcej L8 posuňte bránu OPEN / CLOSE do úplného zatvorenia pri podlahe. Podržte STOP/SET 3 s; L8 svieti. Uvoľnite, programovacie LED zhasnú.
- Pošlite povel SbS alebo OPEN. Pohon vykoná celý cyklus automatického učenia síl.
Na každý krok s pohybovým povelom je limit 60 s; pri jeho prekročení začnite polohy znova. Medzipolohy, spomalenie a čiastočné otvorenie riadenie dopočíta; ich podrobnejšiu zmenu umožňuje servisné rozhranie.
Učenie sily a prvá skúška pohybu
Učenie sily vykonáva automatický otvárací a zatvárací manéver so zvýšenou silou. Počas neho držte osoby a predmety mimo brány. Prerušované vnútorné osvetlenie označuje prebiehajúce učenie. Po zmene polôh, rýchlosti, smeru alebo odľahčenia mechaniky sa musí sila naučiť znovu.
Pri prerušení STOP, fotobunkou alebo výpadkom odstráňte príčinu a obnovte učenie ďalším povelom SbS / OPEN / CLOSE.
Skúška pred uvedením do prevádzky
- Pri odblokovanom vozíku overte ručné otváranie aj zatváranie po celej dráhe: potrebná sila nesmie prekročiť 225 N (približne 23 kg sily, nie hmotnosti brány). Potom vozík znovu zaistite.
- Zopakujte elektrické otvorenie a zatvorenie; brána musí dosiahnuť uložené polohy bez viaznutia a deformovania konzol.
- Overte spomalenie pri koncových polohách, odľahčenie remeňa po zastavení, ručné odblokovanie a nové zaistenie.
- Prerušte každú fotobunku pri TX, pri RX a uprostred lúča; overte správnu bezpečnostnú reakciu. Vyskúšajte všetky STOP zariadenia.
- Technik musí zmerať nárazové sily a overiť bezpečnosť celej brány. Vyššou silou sa nesmie maskovať zlá mechanika. Po zmene sily vykonajte meranie znovu.
- Odovzdajte používateľovi pokyny na obsluhu, odblokovanie a údržbu. Prechádzajte len úplne otvorenou a stojacou bránou.
Programovanie MCU1
Na doske používajte OPEN, STOP/SET, CLOSE a LED L1–L8. Programujte pri stojacej bráne. Pri bežnom prebiehajúcom pohybe stlačenie ktoréhokoľvek tlačidla dosky vyšle STOP. Krátke blikanie vybranej funkčnej LED označuje OFF, dlhšie ON. Po zmene sily alebo citlivosti znovu overte bezpečnosť brány.
Úroveň I – funkcie ON / OFF
- Podržte STOP/SET, kým začne blikať L1, potom uvoľnite.
- OPEN / CLOSE presuňte blikajúcu LED na požadovanú funkciu.
- Krátkym STOP/SET zmeňte ON / OFF. Prípadne nastavte ďalšiu funkciu.
- Na uloženie a odchod počkajte 20 s bez stlačenia tlačidla.
| LED – funkcia | Význam / továrenský stav |
|---|---|
| L1 – Automatické zatváranie | ON: po otvorení zatvorí po pauze z úrovne II/L1. OFF: čaká na povel. Továrensky OFF. |
| L2 – Zavrieť po fotobunke | ON: po uvoľnení fotobunky použije 5 s pauzu. S automatickým zatváraním môže po uvoľnení lúča ukončiť otváranie; bez neho dokončí otvorenie a zavrie po 5 s. STOP túto následnú reakciu ruší. Továrensky OFF. |
| L3 – Vždy zatvoriť | ON: po obnovení napájania pri zistenej otvorenej bráne predbliká 5 s a zatvorí. Továrensky OFF. |
| L4 – Stand-by | ON: po 1 minúte nečinnosti vypína časť elektroniky; BlueBUS signalizuje pomaly. Zohľadnite napájanie pripojených zariadení. Továrensky OFF. |
| L5 – Ochrana proti neoprávnenému otvoreniu | ON: pri zistenom nútenom otvorení vykoná zatváranie. Signalizácia do aplikácie vyžaduje kompatibilné rozhranie a nastavenie. Továrensky OFF. |
| L6 – Predblikanie | ON: maják pred začiatkom pohybu bliká 3 s. Továrensky OFF. |
| L7 – Vypnutie vnútorného rádia | ON: vnútorný prijímač je vyradený, napríklad pri použití externého OXI/OXIBD. OFF: vstavané rádio je aktívne. Továrensky OFF. |
| L8 – Ľahká / ťažká brána | ON: predvoľba pre ľahkú bránu. OFF: predvoľba pre ťažkú bránu. Mení skupinu hodnôt sily, citlivosti a rýchlosti; potom treba učenie sily. Továrensky OFF. |
Úroveň II – nastaviteľné hodnoty
- Podržte STOP/SET, kým začne blikať L1; uvoľnite.
- OPEN / CLOSE vyberte vstupnú LED parametra.
- Podržte STOP/SET. Po približne 3 s sa rozsvieti LED jeho aktuálnej hodnoty. Stále držte STOP/SET a pomocou OPEN / CLOSE vyberte inú hodnotovú LED.
- Uvoľnite STOP/SET. Nastavte ďalší parameter alebo počkajte 20 s bez tlačidiel na uloženie a ukončenie.
Tučne je továrenská hodnotová LED. Predvoľba ľahkej/ťažkej brány alebo nastavenie cez servisné rozhranie môže niektoré hodnoty zmeniť; rozhoduje aktuálna signalizácia na doske.
| Vstupná LED – názov a popis | LED nastavenia – hodnota |
|---|---|
| L1 – Pauza Čas automatického zatvorenia; účinkuje pri I/L1 ON. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Povel SbS Sekvencia krokového vstupu a prvého rádiového povelu. Režimy L4, L5, L7, L8 menia aj povely OPEN / CLOSE. | L1 – otvoriť – stop – zatvoriť – stop L2 – otvoriť – stop – zatvoriť – otvoriť L3 – otvoriť – zatvoriť – otvoriť – zatvoriť L4 – spoločný vstup L5 – spoločný vstup 2; držanie nad 2 s = STOP L6 – SbS 2; držanie nad 2 s = čiastočné otvorenie L7 – pohyb len počas držania povelu L8 – otvorenie poloautomatické, zatvorenie počas držania |
| L3 – Rýchlosť Percento maximálnej rýchlosti. Po zmene sa znovu učí sila. | L1 – 30 % L2 – 44 % L3 – 58 % L4 – 72 % L5 – 86 % L6 – 100 % L7 – otváranie V4 (72 %), zatváranie V2 (44 %) L8 – otváranie V6 (100 %), zatváranie V4 (72 %) |
| L4 – FLASH (OUT1) Účel výstupu musí sedieť so záťažou. Výstup 24 V DC, max. 10 W. Zámok, západka a magnet iba elektromagnetického typu bez vlastnej elektroniky. | L1 – indikátor otvorenia brány L2 – aktívny iba pri úplne zatvorenej bráne L3 – aktívny iba pri úplne otvorenej bráne L4 – výstražný maják počas pohybu L5 – elektrická západka: aktívna počas otvárania, pri zatváraní mechanické zaistenie L6 – elektrický zámok: aktivácia na začiatku otvárania na nastavený čas L7 – magnetický zámok: aktívny pri úplnom zatvorení, pred otvorením uvoľnenie L8 – signalizácia údržby |
| L5 – OGI (OUT2) Druhý výstup 24 V DC, max. 10 W; pri fototeste treba správne zapojenie TX a nové učenie. | L1 – indikátor otvorenej brány OGI L2 – PHOTOTEST: napájanie TX a kontrola pred pohybom L3 – stav brány: aktívny počas pohybu, vypnutý pri zastavení L4 – osvetlenie garáže: sleduje vnútorné svetlo L5 – rádiový kanál 1 L6 – rádiový kanál 2 L7 – rádiový kanál 3 L8 – rádiový kanál 4 |
| L6 – Sila motora Regulačné hodnoty v %: otváranie / zatváranie. Nejde o silu nameranú pri náraze. | L1 – 60 / 30 % L2 – 60 / 40 % L3 – 70 / 40 % L4 – 70 / 50 % L5 – 80 / 50 % L6 – 80 / 60 % L7 – 90 / 70 % L8 – 90 / 80 % |
| L7 – Citlivosť na prekážku Stupne citlivosti otváranie / zatváranie; nejde o newtony. | L1 – vypnutá L2 – 10 / 20 L3 – 20 / 30 L4 – 30 / 40 L5 – 40 / 50 L6 – 50 / 60 L7 – 60 / 70 L8 – 70 / 80 |
| L8 – Odľahčenie mechaniky Krátka reverzácia uvoľní napnutie po dosiahnutí zatvorenia. Po zmene treba učenie sily. | L1 – bez odľahčenia L2 – minimum L3 – medzistupeň 3 L4 – medzistupeň 4 L5 – medzistupeň 5 L6 – medzistupeň 6 L7 – medzistupeň 7 L8 – maximum |
Ak priradíte rádiový kanál výstupu OGI, zostane aktívny počas príslušného rádiového povelu. Rovnaký kanál potom nevykoná pôvodný povel motora. Táto výstupná funkcia nie je dostupná pre obojsmerné ovládače BD.
Ak pri nastavovaní súčasne blikajú L1 a L8, aktuálna hodnota je mimo rozsahu ponuky na doske, napríklad po nastavení cez servisné rozhranie. Overte takéto nastavenie alebo tlačidlami OPEN / CLOSE vyberte vhodnú hodnotu z ponuky.
Diaľkové ovládače a párovanie
Prijímač je vstavaný. MYGO4 zo sady treba uložiť do pamäte. MCU1 pracuje s O-Code a BD a v režime 1 má pamäť na 100 ovládačov; pri ďalšom ovládači overte kódovanie, nie iba frekvenciu 433,92 MHz.
Režim 1 – všetky tlačidlá
- Podržte RADIO, kým sa rozsvieti zelená LED R, potom uvoľnite.
- Do 10 s podržte na jednosmernom ovládači ktorékoľvek tlačidlo. Uvoľnite pri prvom z troch zelených bliknutí R.
- Pri obojsmernom ovládači stlačte a hneď uvoľnite tlačidlo; uloženie potvrdia tri zelené bliknutia R a krátka vibrácia kompatibilného ovládača.
| Tlačidlo v režime 1 | Príkaz |
|---|---|
| 1 | Krokový povel SbS |
| 2 | Čiastočné otvorenie |
| 3 | Otvoriť |
| 4 | Zatvoriť |
Režim 2 – jedno tlačidlo
Stlačte a uvoľnite RADIO n-krát podľa čísla príkazu. LED R zopakuje počet. Do 10 s uložte vybrané tlačidlo ovládača rovnako ako vyššie; pre ďalšie tlačidlo postup zopakujte.
| Počet stlačení RADIO | Príkaz |
|---|---|
| 1 | SbS |
| 2 | Čiastočné otvorenie 1 |
| 3 | Otvoriť |
| 4 | Zatvoriť |
| 5 | STOP |
| 6 | SbS pre spoločný vstup |
| 7 | SbS s vysokou prioritou |
| 8 | Čiastočné otvorenie 2 |
| 9 | Čiastočné otvorenie 3 |
| 10 | Otvoriť a zablokovať automatiku |
| 11 | Zatvoriť a zablokovať automatiku |
| 12 | Zablokovať automatiku |
| 13 | Odblokovať automatiku |
| 14 | Osvetlenie – časovač |
| 15 | Osvetlenie – zapnúť/vypnúť |
Pri MCU1 tlačidlo s vysokou prioritou môže ovládať aj zablokovanú automatiku. Pri bežnom ovládaní použite SbS; príkazy blokovania zvoľte iba vtedy, keď túto funkciu potrebujete.
Pridanie ovládača pomocou existujúceho
Postup vykonajte v dosahu pohonu a len pri povolenom učení. Platí pre jednosmerné ovládače.
- Na novom ovládači držte požadované tlačidlo 7 s a uvoľnite.
- Na pôvodnom ovládači trikrát pomaly stlačte a uvoľnite uložené tlačidlo.
- Na novom ovládači raz stlačte a uvoľnite rovnaké tlačidlo ako v prvom kroku.
Vymazanie rádiovej pamäte
Vymaže všetky uložené ovládače. Podržte RADIO aj po rozsvietení a následnom zhasnutí LED R. Pri ďalšom blikaní uvoľnite presne pri piatom bliknutí. Úspech potvrdí päť rýchlych bliknutí. Vymazanie rádia je samostatný úkon, odlišný od resetu riadenia.
Pri obojsmerných ovládačoch treba podľa ich návodu odstrániť aj uložené párovanie na strane vysielača.
Vymazanie jedného ovládača alebo tlačidla
- Podržte RADIO na doske, kým sa zelená R rozsvieti a následne zhasne. Vtedy RADIO uvoľnite; nečakajte na piate bliknutie ako pri vymazaní celej pamäte.
- Na jednosmernom ovládači podržte uložené tlačidlo. Uvoľnite ho pri prvom z piatich rýchlych zelených bliknutí R.
- Na obojsmernom ovládači namiesto držania tlačidlo stlačte a hneď uvoľnite. Vymazanie potvrdí päť rýchlych zelených bliknutí R.
V režime 1 možno použiť ktorékoľvek tlačidlo a vymaže sa celý ovládač. V režime 2 zopakujte postup pre každé uložené tlačidlo, ktoré chcete odstrániť.
Zákaz učenia na diaľku
- Odpojte sieť aj zálohu a počkajte 10 s. Podržte RADIO a obnovte napájanie.
- Po signalizácii uložených ovládačov uvoľnite RADIO presne po druhom krátkom oranžovom bliknutí R.
- Do 5 s krátkymi stlačeniami RADIO vyberte stav: zhasnutá R = bez blokovania; červená = zákaz učenia pri prijímači; zelená = zákaz cez povoľovací kód; oranžová = oba zákazy.
- Do 5 s stlačte uložené tlačidlo už spárovaného vysielača, aby sa zvolený stav uložil.
Reset riadiacej jednotky
Reset zruší vlastné nastavenia riadenia. Podržte OPEN + CLOSE približne 3 s, kým sa rozsvietia L1–L8; uvoľnite. Úspech potvrdí ich rýchle blikanie počas 3 s. Po resete vykonajte znovu učenie zariadení, polôh a skúšku brány. Tento postup nevymaže rádiové kódy vo vnútornom ani externom prijímači.
Diagnostika a odstránenie porúch
FLASH signalizuje chyby počtom krátkych bliknutí. Séria sa zopakuje po 1 s pauze; počítajte jednu sériu.
| Signalizácia | Príčina a ďalší krok |
|---|---|
| 1 bliknutie | Zatvorenie / poloha Pri zatváraní sa nenašla podlaha. Znovu nastavte zatvorenú polohu. |
| 2 bliknutia | Fotobunky Odstráňte prekážku, skontrolujte vyrovnanie a zapojenie fotobuniek. Zásah pri prekážke je očakávaný. |
| 3 bliknutia | Obmedzenie sily Skontrolujte pohyb rukou, pružiny, prekážky a trenie. Nenastavujte automaticky vyššiu silu; overte mechaniku a bezpečnosť. |
| 4 bliknutia | STOP Skontrolujte bezpečnostné zariadenie STOP a prípadné zablokovanie riadenia. |
| 5 bliknutí | Pamäť parametrov Počkajte najmenej 30 s a skúste povel. Ak chyba trvá, objednajte servis. |
| 6 bliknutí | Limit manévrov Počkajte niekoľko minút na ochladenie. Overte prevádzkové zaťaženie a odpor brány. |
| 7 bliknutí | Vnútorný elektrický obvod Odpojte všetky napájania na niekoľko sekúnd. Ak chyba pretrváva, servis skontroluje dosku a motorovú kabeláž. |
| 8 bliknutí | Trvalý povel Odstráňte trvalo aktívny povel, napríklad zopnuté tlačidlo alebo relé; skontrolujte SbS. |
| 9 bliknutí | Zastavená automatika Bol vydaný povel na zastavenie automatiky. Ak bola automatika zablokovaná príslušným rádiovým príkazom, obnovte ju príkazom Odblokovať automatiku (príkaz 13). |
| LED / prejav | Význam a kontrola |
|---|---|
| BlueBUS – 2 zelené bliknutia/s | Bežná činnosť. Dve rýchle zelené bliknutia signalizujú zmenu vstupu. |
| BlueBUS – rýchle a dlhšie červené série | Skrat zbernice: pri odpojenom napájaní skontrolujte káble. Po odstránení sa normálna signalizácia obnoví približne po 10 s. |
| STOP zhasnutá | Aktívny STOP; overte bezpečnostné zapojenie. |
| PHOTO zhasnutá | Zásah reléového vstupu PHOTO. |
| SbS svieti | Prítomný povel; pri nezopnutom tlačidle skontrolujte káble a relé. |
| L1 + L2 blikajú | Treba učenie zariadení. |
| L3 + L4 blikajú | Treba učenie polôh. |
| Červené svetlo počas pohybu | Bol prekročený nastavený interval údržby; vykonajte kontrolu. |
| Postupne svietia L1 až L8 | Aktualizácia firmvéru: vyčkajte, neodpájajte napájanie. |
L1–L8 počas pohybu: pribúdajúce alebo blikajúce LED ukazujú okamžité zaťaženie motora, od nízkeho pri L1 po vysoké pri L8. Táto signalizácia sama osebe nie je porucha ani hodnotová LED nastavenia sily motora. Pri nezvyčajne vysokom zaťažení skontrolujte prekážku a mechaniku brány.
Pri poruche bezpečnostného zariadenia automatiku nepoužívajte bežným spôsobom. Bránu bezpečne odblokujte a objednajte opravu. Poistku nahrádzajte len zhodným typom a hodnotou; neopravujte ju premostením.
Záložná batéria PS124
PS124 sa vkladá do vyhradeného priestoru pohonu a pripája do určeného konektora podľa montážneho PDF. Pripojte ju až po dokončení mechaniky, zapojenia a programovania. Batéria je zdrojom napätia aj po odpojení siete: pred prácou odpojte sieť aj PS124. Počet pohybov pri výpadku závisí od stavu batérie, teploty a odporu brány.
Odblokovanie a ručné ovládanie
Odblokujte len stojacu bránu. Pri zlej pružine alebo nevyvážení môže uvoľnená brána nekontrolovane klesnúť; zabezpečte ju a privolajte technika. Ak je garáž prístupná iba cez túto bránu, treba vopred vyriešiť odblokovanie zvonka vhodné pre konkrétnu bránu.
- Potiahnite odblokovaciu šnúru A. Vozík sa odpojí a bránu môžete bezpečne posúvať rukou.
- Pre nové zaistenie znova potiahnite šnúru A podľa druhého obrázka.
- Ručne posuňte bránu tak, aby sa dolná a horná časť vozíka zarovnali a zachytili. Pred elektrickým povelom overte zaistenie.
Údržba a bezpečná obsluha
Kontrolu naplánujte najneskôr každých 6 mesiacov alebo po 3 000 manévroch, podľa toho, čo nastane skôr. Pred údržbou odpojte všetky zdroje napájania. Skontrolujte koľajnicu, remeň, vozík, konzoly, koróziu, pružiny a vyváženie brány; opotrebované diely vymeňte. Po kontrole zopakujte skúšku bezpečnostných prvkov a síl.
Ovládače držte mimo dosahu detí. Do priestoru brány nevstupujte počas pohybu. Pri nezvyčajnom hluku, trhaní alebo zhoršení vyváženia prevádzku zastavte a použite servis. Elektroniku a akumulátory odovzdajte do príslušného zberu, nie do zmesového odpadu.
Technické parametre SPIDER800
| Parameter | Hodnota |
|---|---|
| Použitie | Elektromechanický pohon garážovej brány pre obytné priestory. |
| Riadiaca jednotka | Vstavaná MCU1, BlueBUS a LED L1–L8. |
| Sieťové napájanie | 230 V AC ±10 %, 50/60 Hz; ochranný vodič. |
| Maximálna / menovitá sila | 800 / 400 N. |
| Menovitý / maximálny príkon | 180 / 280 W. |
| Maximálna rýchlosť | 0,20 m/s; skutočný chod závisí od nastavenia a zaťaženia. |
| Cyklov/deň | 50; rešpektujte aj ostatné prevádzkové limity. |
| Nepretržitý chod | Najviac 4 minúty. |
| Krytie / teplota | IP40; −20 až +55 °C. |

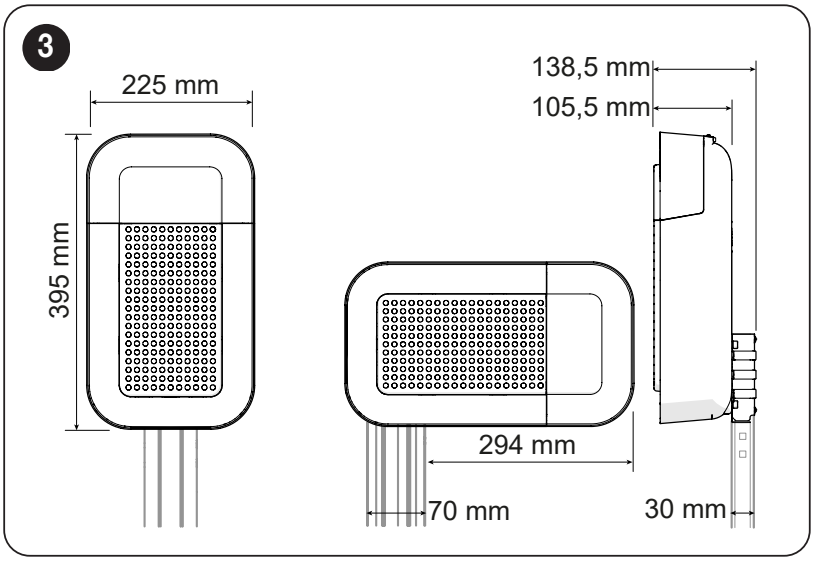

| Rozmery hlavy | 225 × 395 × 105 mm; montážne detaily na výkrese. |
| Hmotnosť motora | 4,9 kg; nie hmotnosť celej sady. |
| Pomocné príslušenstvo | 24 V DC, tolerancia −30 % / +50 %, spolu max. 100 mA; polarita a svorky. |
| Záloha | PS124 – voliteľná. |
| Osvetlenie | Vstavané LED. |
Chcem tento tovar objednať, ako mám postupovať?
Vyberte si podľa toho, čo je pre vás pohodlné:
- objednať cez e-shop: použite tlačidlo kúpiť a vložte tovar do košíka internetového obchodu (tlačidlo kúpiť nájdete v tabuľke variantov tohto produktu tu).
- objednať telefonicky: zavolajte na 0948 59 98 57, objednávku môžete spraviť aj telefonicky
- objednať cez e-mail: objednajte na [email protected]
