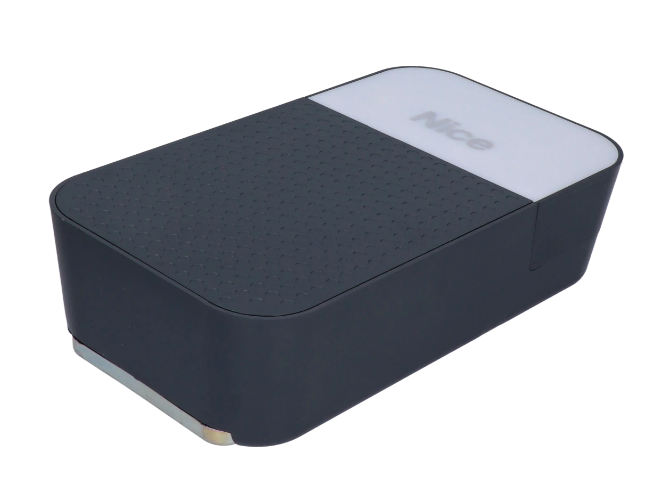

NICE SPIDO600 - samostatný pohon pre garážové brány
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
skladom
192,02 € s DPH
| Hmotnosť |
|---|
| 3,80 kg |
Popis produktu NICE SPIDO600 - samostatný pohon pre garážové brány
NICE SPIDO600 je samostatný garážový pohon s 24 V DC motorom, vstavaným riadením a rádiovým prijímačom. Zostava sa napája zo siete 230 V AC. Koľajnicu a ovládač vyberte samostatne alebo zvoľte kompletnú sadu.
Remeňová koľajnica vystužená oceľovými lankami umožňuje tichý chod. Riadenie si naučí koncové polohy, silu a spomalenie; vyhodnocuje prekážku. Pri výpadku elektriny sa brána odblokuje šnúrou a ovláda ručne.
| Rýchla navigácia | |
|---|---|
| Príslušenstvo | Výbava a sady |
| Výber a limity | Montáž koľajnice |
| Svorky a polarita | Fotobunky |
| Prvé spustenie | Nastavenia |
| Ovládače | Reset |
| Diagnostika | Odblokovanie |
| Údržba | Parametre |
| Manuál PDF |
Príslušenstvo a riadenie
Bezpečnostné prvky vyberte podľa skutočných rizík garážovej brány. Detekcia prekážky v pohone nenahrádza fotobunky, bezpečnostnú hranu ani meranie síl pri odovzdaní inštalácie.
| Čo | Prečo | Typ |
|---|---|---|
| Riadenie | Nastavenie, ovládanie a servis pohonu; doska je vstavaná. |
|
| Koľajnica | Pohon posúva vozík s ramenom a potrebuje vhodnú remeňovú dráhu. | |
| Vyššia brána | Predĺženie dráhy vyberte podľa typu, výšky, plochy a odporu brány. | |
| Výklopná brána | Pre výklopné brány s protizávažím treba vhodnú geometriu ramena. |
|
| Fotobunky | Snímanie prekážky v chránenom priestore. Vyberte správne elektrické rozhranie. | |
| Maják | Viditeľná signalizácia pohybu brány, prípadne aj externá anténa. | |
| Diaľkové ovládanie | Prijímač je vstavaný. Ovládač treba uložiť do jeho pamäte. | |
| Záložné napájanie | Možnosť ovládania pri výpadku siete po doplnení batérie. | |
| Servisné nastavenie | Diagnostika a podrobnejšie nastavenia cez BusT4. |
Výbava pohonu SPIDO600 a jeho sady
Táto karta ponúka samostatný SPIDO600. Pre kompletnú zostavu zvoľte aj koľajnicu, ovládanie a bezpečnostné príslušenstvo. Fotobunky, maják, záloha a rameno SPA5 sa objednávajú podľa potreby; nie sú automaticky súčasťou každej sady.
| Samostatný pohon | Sada s koľajnicou |
|---|---|
| NICE SPIDO600 600 N; sekčná do 9,6 m². Koľajnicu a ovládač doplňte. | NICE SPIDO600 600 N; koľajnica SR32B a ovládač podľa obsahu sady. |
Pre akú garážovú bránu je pohon vhodný
Pri základnej koľajnici SR32B závisia orientačné rozmery od typu garážovej brány. Rozmery v tabuľke sú šírka × výška. O vhodnosti rozhoduje aj vyváženie, trenie a priestor na montáž.
| Typ brány | Orientačný rozmer | Podmienka |
|---|---|---|
| Sekčná | 3,7 × 2,6 m | Približne 9,6 m². |
| Neprečnievajúca výklopná | 3,5 × 2,4 m | SPA5; plocha 8,4 m². |
| Prečnievajúca výklopná | 3,5 × 3,0 m | SPA5; plocha 10,5 m². |
| Výklopná s pružinou | 3,5 × 3,0 m | Podľa montáže bez SPA5; overte dráhu a vyváženie. |
Maximálna sila 600 N vyjadruje ťah pohonu. Nie je to hmotnosť brány v kilogramoch. Pri skúške odblokovanej brány musí byť sila potrebná na ručný pohyb v oboch smeroch po celej dráhe najviac 225 N. Pohon nesmie nahrádzať opravu poškodených pružín alebo zle vyváženej brány. Pri SPIDO600 platí aj limit hmotnosti brány 110 kg a celkovej plochy najviac 10,5 m²; pre sekčnú bránu rešpektujte jej nižší rozmerový limit.
Koľajnica SR32B má dĺžku 3,2 m a užitočný zdvih vozíka 2,8 m. Výška brány závisí aj od jej konštrukcie a ramena. Pre vyššiu bránu je možné doplniť predĺženie SR08B o 0,8 m s dlhším remeňom; pri 4 m dráhe je užitočný zdvih 3,5 m. Predĺženie samo osebe nepotvrdzuje vhodnosť väčšej alebo ťažšej brány. Pošlite nám šírku, výšku, typ brány a potrebný zdvih cez kontakt.
Počet cyklov a zaťaženie
SPIDO600 je určený na domáce použitie: najviac 40 cyklov/deň a 4 minúty nepretržitého chodu. Pri opakovanom ovládaní a zvýšenom odpore môže riadenie chod dočasne obmedziť, aby sa motor neprehrial. Jeden cyklus zahŕňa otvorenie aj zatvorenie.
Montáž koľajnice a pohonu
Montujte pri zatvorenej bráne, s odpojenou sieťou aj záložnou batériou. Brána musí ísť rukou plynulo a po odpojení od vozíka zostať vyvážená v jednotlivých polohách. Zámky, ktoré by bránili automatickému pohybu, vyriešte pred montážou. Pružiny a protizávažia nastavuje kvalifikovaný technik.
- Skontrolujte priestor nad bránou, dĺžku koľajnice, pevnosť steny a stropu. Ponechajte prístup k pohonu a odblokovacej šnúre.
- Pri dvojdielnej dráhe zasuňte obe časti do spojky až na doraz. Pri hotovej SR32B tento spojovací krok odpadá. Skontrolujte súvislý a voľný pohyb vozíka.
- Nasaďte motorovú hlavu na koľajnicu a upevnite dodanými skrutkami. Je prípustné aj otočenie hlavy o 90° voči osi dráhy podľa montážneho výkresu.
- Nastavte napnutie remeňa. Príliš napnutý remeň môže poškodiť pohon; voľný remeň spôsobuje hluk a nespoľahlivý posun. Pri predĺžení použite správny dlhší remeň.
- Upevnite prednú konzolu do dostatočne pevného podkladu a zadnú časť zaveste na stropné konzoly. Dráhu vyrovnajte a všetky upevnenia dotiahnite.
- Pri zatvorenej bráne odpojte vozík, osaďte konzolu na bránu do osi koľajnice a pripojte ťažné rameno. Tenký panel musí mať vhodné vystuženie; montáž musí preniesť silu pohonu bez deformácie.
- Dokončite odblokovaciu šnúru. Ručne prejdite celú dráhu, skontrolujte medzery a opäť zaistite vozík pred učením.

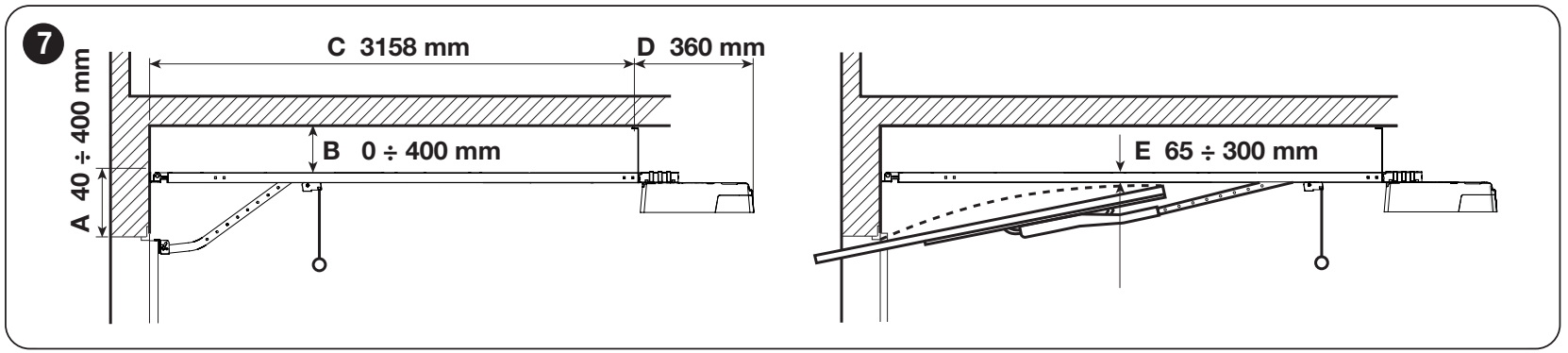

Vo vyznačenej orientácii:
- A = 40–400 mm
- B = 0–400 mm
- C = 3 158 mm
- D = 360 mm .
Pre výklopnú bránu dodržte E = 65–300 mm , teda odstup dráhy od najvyššieho bodu horného okraja brány pri pohybe. Rozmery sa vzťahujú na zobrazené montážne usporiadanie.
Kabeláž a sieťové napájanie
Použite chránenú zásuvku 230 V AC, 50/60 Hz s ochranným vodičom a možnosťou bezpečného odpojenia. Dodaný kábel ani vidlicu neodstrihujte. Ak chýba vhodná zásuvka, jej prívod a ochrany zhotoví elektrikár. Vodiče slaboprúdu veďte oddelene od sieťového vedenia a zaistite proti ťahu a kontaktu s pohyblivými dielmi.
| Pripojenie | Kábel / najväčšia dĺžka |
|---|---|
| Maják | 2 × 0,5 mm²; najviac 20 m. |
| Anténa | Samostatný koaxiálny kábel RG58; najviac 10 m, odporúča sa menej než 5 m. |
| Tlačidlo / kľúčový spínač | 2 × 0,5 mm² na beznapäťový povel NO; najviac 50 m. Pre dva kontakty 2 káble 2 × 0,5 mm² alebo jeden 4 × 0,5 mm². |
| Fotobunky | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm², napájanie a kontakt NC. Najviac 30 m. |
| Bezpečnostná hrana | 2 × 0,5 mm²; najviac 20 m. OSE potrebuje tri vodiče podľa zapojenia hrany. |
| Sieťový prívod k zásuvke | 3 × 1,5 mm² do 30 m; pri dlhšom vedení podľa montážneho návodu 3 × 2,5 mm² a ochranné uzemnenie pri automatike. Návrh a vyhotovenie zabezpečí elektrikár. |
Uvedené dĺžky platia pre príslušné zapojenie a prostredie. Pri inej bezpečnostnej hrane alebo ovládacom module rešpektujte aj návod daného zariadenia. Sieťové napájanie nepatrí na vstupy príslušenstva.

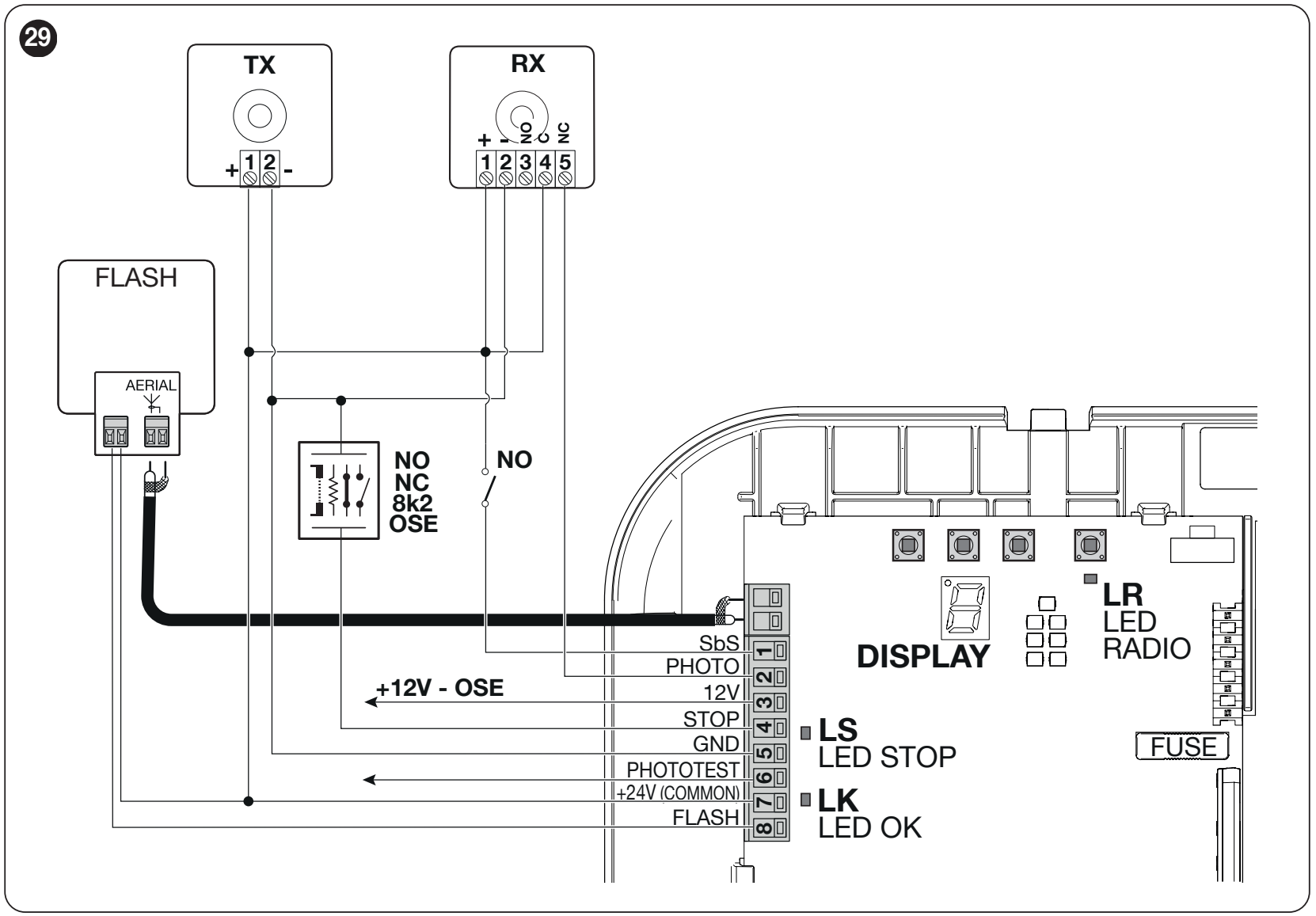

Riadiaca doska, svorky a polarita
Nasledujúce zapojenie a ponuka patria k SPA600 so sedemsegmentovým displejom a svorkou PHOTOTEST. Pred zapojením overte označenia na svojej doske. Ak má doska namiesto PHOTOTEST výstup OUT STB, použite návod zodpovedajúci tejto verzii.
| Svorka | Funkcia a pripojenie |
|---|---|
| 1 – SbS | Beznapäťový kontakt NO medzi 1 a 7; krokový povel. |
| 2 – PHOTO | Beznapäťový kontakt NC medzi 2 a 7; rozopnutie vyvolá bezpečnostnú reakciu. |
| 3 – 12 V OSE | Plus (+) 12 V DC pre optickú hranu, najviac 15 mA. Signál na 4, mínus na 5. |
| 4 – STOP | Bezpečnostný vstup voči 5 – GND; NO, NC, 8,2 kΩ alebo OSE. Typ sa načíta pri učení. |
| 5 – GND | Mínus (−) pre pomocné napájanie a OSE; nie ochranné uzemnenie siete. |
| 6 – PHOTOTEST | Spínané napájanie vysielača fotobunky pri testovaní. V režime PHOTOTEST najviac 15 mA; funkcia sa dá zmeniť v ponuke. |
| 7 – +24 V COMMON | Plus (+); pomocné 24 V DC, tolerancia −30 % / +50 %, spolu najviac 100 mA medzi 7 (+) a 5 (−). |
| 8 – FLASH | Maják medzi 8 a 7 podľa schémy. Pre jeden ELDC platí limit 200 mA; iné funkcie výstupu vyžadujú odlišnú záťaž. |
| AERIAL | Samostatný dvojpólový anténny konektor; stred a tienenie koaxiálu RG58 podľa schémy. |
Tlačidlo, kľúčový spínač alebo relé
Na SbS pripájajte iba beznapäťový kontakt NO, napríklad tlačidlo alebo relé ovládacieho modulu. Kontakt prepojí 1 – SbS a 7 – COMMON. Na povelový vstup nepriveďte výstupné napätie modulu. Ak modul potrebuje napájanie, použite osobitne 7 (+) a 5 (−) a rešpektujte spoločný limit 100 mA.

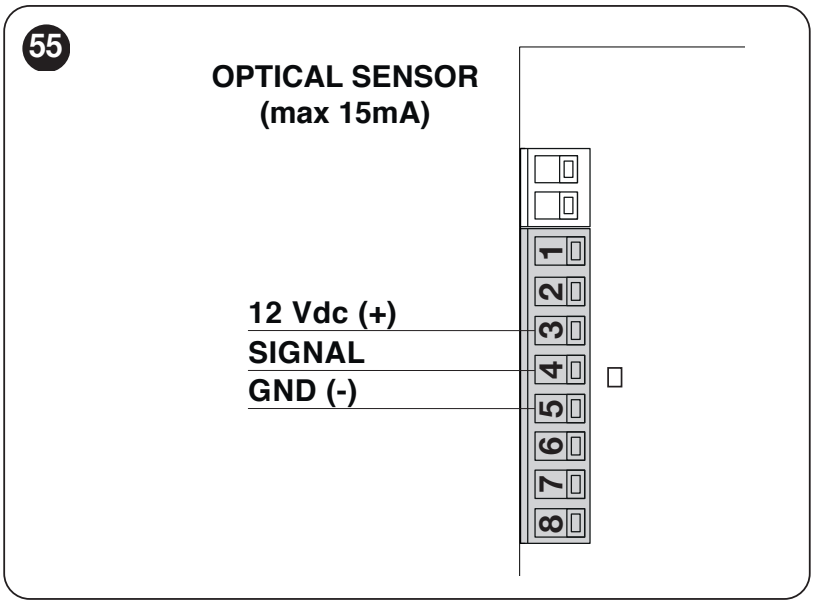

Bezpečnostná hrana a vstup STOP
STOP zastaví pohyb a vykoná krátku reverzáciu. Pri zmene bezpečnostného zariadenia treba znovu naučiť zariadenia. Viac kontaktov NO sa pripája paralelne, kontakty NC do série. Hrany 8,2 kΩ a ich kombinácie zapojte podľa konkrétnej schémy; bežný spínač nezaručuje rovnakú úroveň kontroly poruchy ako monitorovaná hrana.

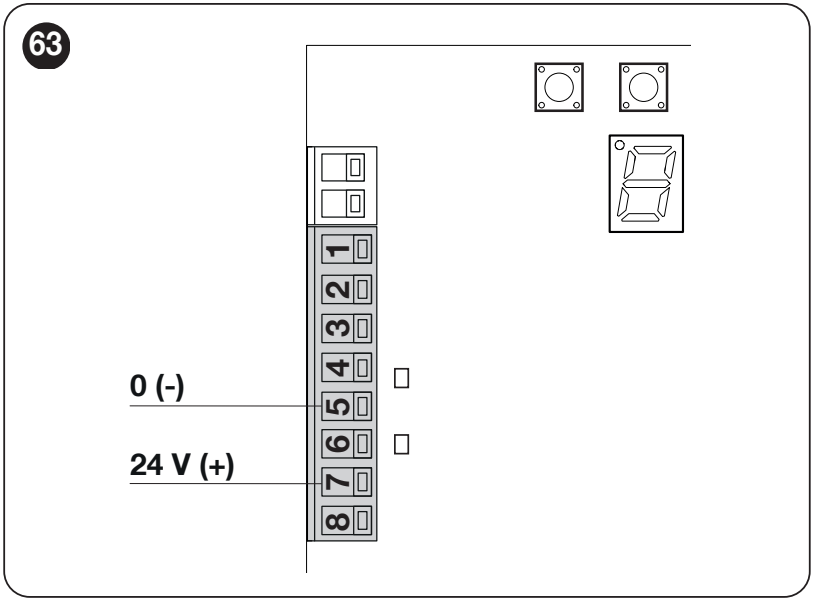

Zapojenie fotobuniek
SPA600 nemá BlueBUS. Pre bežné zapojenie použite NICE EPM s reléovým kontaktom. Model EPMB sa na túto svorkovnicu nepripája.
| Pripojenie EPM | Svorky SPA600 |
|---|---|
| TX 1 (+) a RX 1 (+) | 7 – +24 V COMMON (+). |
| TX 2 (−) a RX 2 (−) | 5 – GND (−). |
| RX 4 – COM / RX 5 – NC | Medzi 7 – COMMON a 2 – PHOTO. Kontakt nemá polaritu. RX 3 – NO nechajte pre toto zapojenie voľný. |
EPM pracujú v tomto zapojení na 24 V DC; prepojku na 12 V nevytvárajte. Dvojica TX + RX má odber približne 55 mA, ktorý započítajte do spoločného limitu pomocného napájania 100 mA.

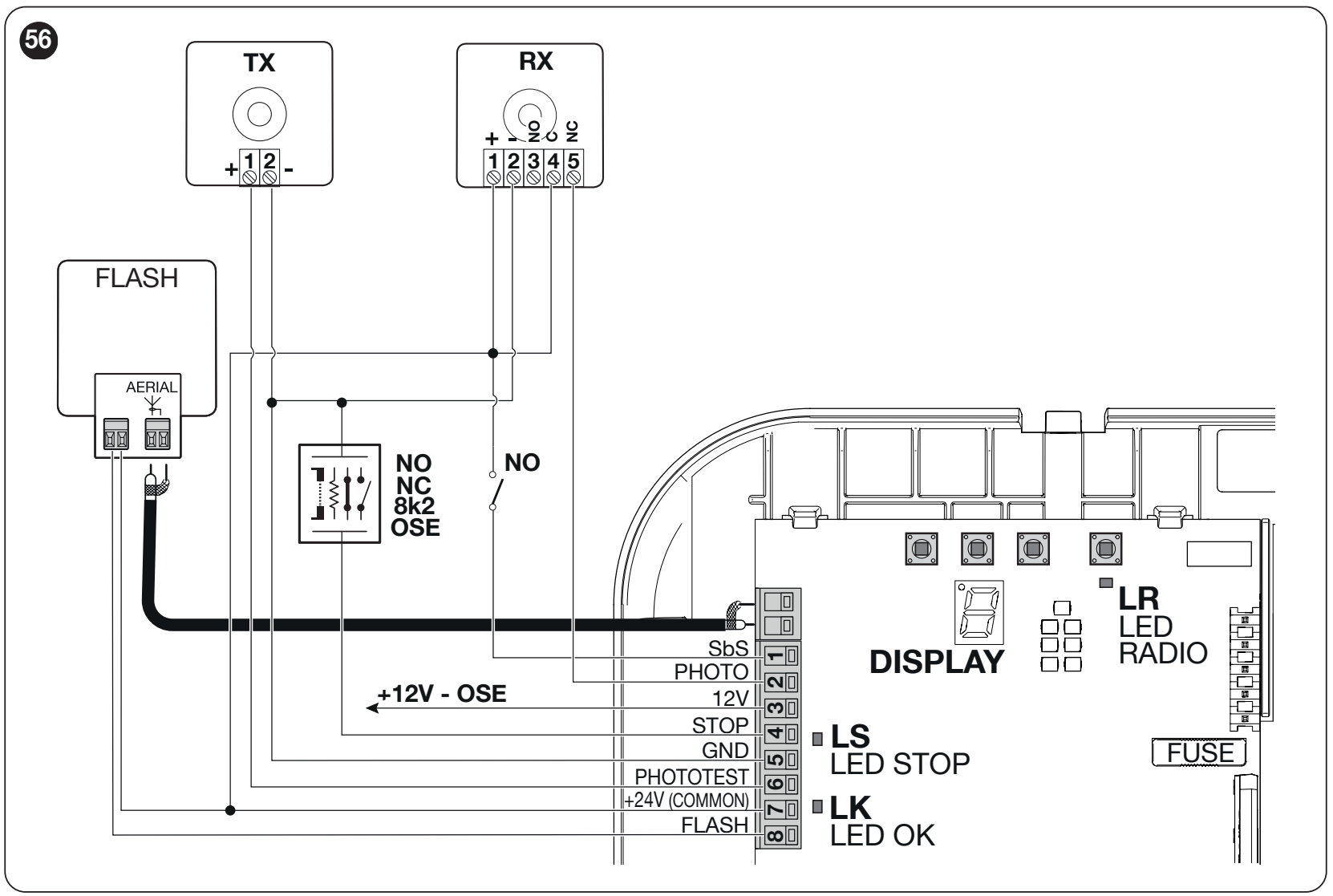

Zapojenie s funkciou PHOTOTEST
PHOTOTEST pred manévrom skontroluje správnu reakciu fotobuniek. Použite iba vysielač, ktorého odber neprekročí 15 mA; tento limit platí pre celý výstup. Kompatibilitu konkrétneho TX overte pred presunutím napájania.
| Vodič | Zapojenie s testovaním |
|---|---|
| TX plus (+) | 6 – PHOTOTEST namiesto stáleho plusu 7. |
| TX mínus (−) | 5 – GND. |
| RX plus / mínus | 7 (+) / 5 (−), stále napájanie. |
| RX COM / NC | Medzi 7 a 2 – PHOTO; NC, nie NO. |
V nastavení PHOTOTEST ponechajte hodnotu 0 a znovu naučte zariadenia. Bežné napájanie EPM zo 7 / 5 sa nesmie zameniť za otestované zapojenie len preto, že sú fotobunky pripojené na PHOTO.
Maják FLASH, osvetlenie a anténa
NICE ELDC pripojte jeho svorkovnicou označenou FLASH na 7 – COMMON a 8 – FLASH podľa schémy SPA600. Štandardný režim majáka používa 12 V DC; pre jeden LED maják ELDC dodržte limit 200 mA. Funkciu výstupu musí zodpovedajúco nastaviť programovanie. Na tieto svorky nepatrí sieťový maják 230 V.
Pri dvojici FLASH na majáku rešpektujte označenie pripojeného zariadenia. Poradie pólov nie je na tomto detaile ELDC označené; neprenášajte naň orientáciu pomocnej svorkovnice 24 V / GND. Vstup AERIAL na ELDC je samostatná anténa: koaxiál zapojte na anténny konektor riadenia podľa obrázka. Nezamieňajte anténu a napájanie majáka.
Pohon má aj vstavané LED osvetlenie garáže. Prepínanie funkcie FLASH alebo PHOTOTEST na osvetlenie, zámok či rádiový kanál mení účel výstupu. Rovnaký konektor potom nesmie ďalej slúžiť pôvodnému zariadeniu.
Prvé spustenie a učenie
Najprv dokončite mechaniku a zapojenie, zaistite vozík a uvoľnite celý priestor pohybu. Skontrolujte STOP, fotobunky a správny smer pohybu. Učenie polôh, učenie sily a párovanie ovládača sú odlišné úkony.
Po zapnutí má LED OK blikať približne raz za sekundu; displej pri štarte na 3 s rýchlo zobrazí 8. Výstup majáka má byť v pokoji vypnutý.

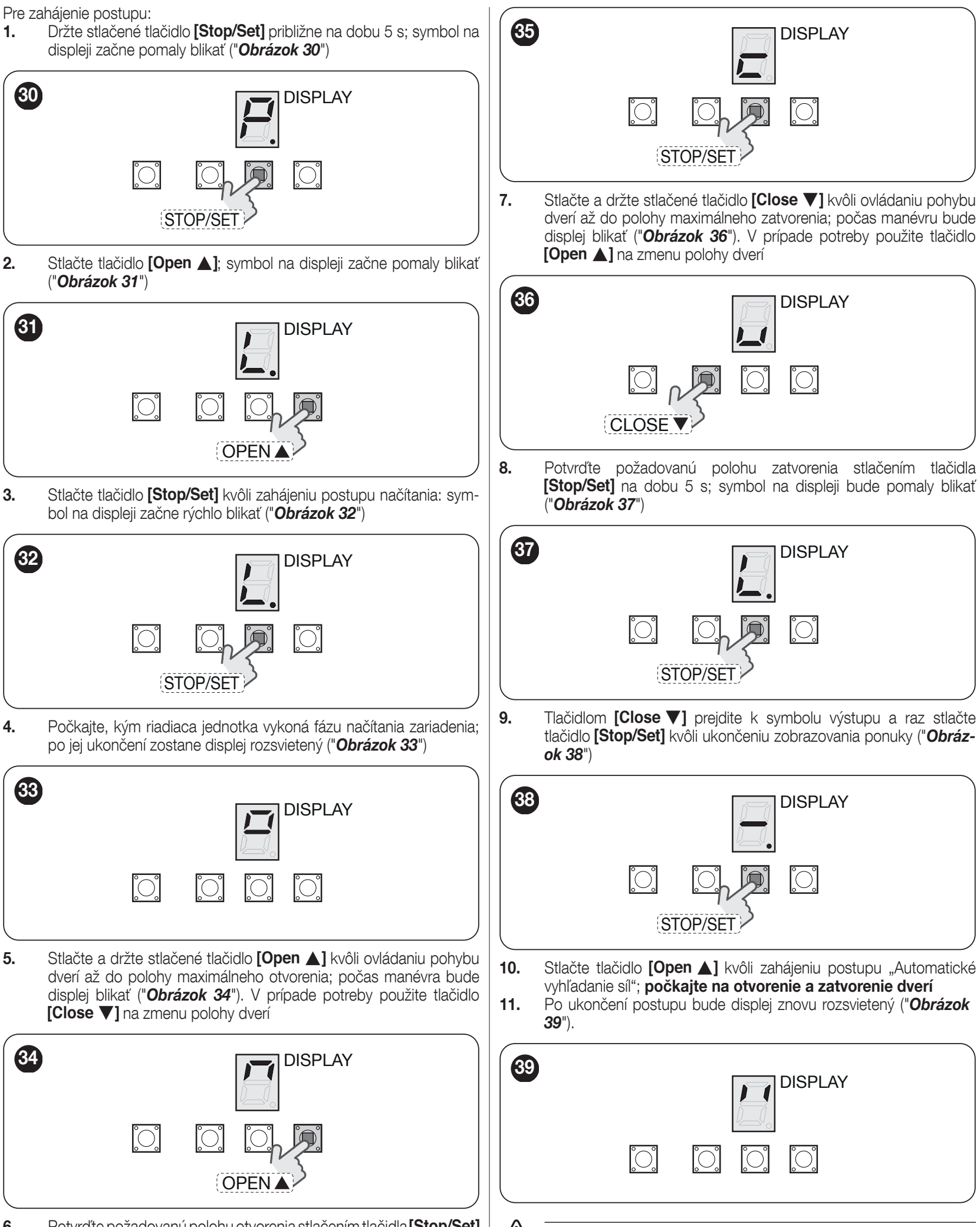

1. Učenie zariadení a koncových polôh
- Podržte STOP/SET približne 5 s, kým symbol vstupu do ponuky pomaly bliká.
- Stlačte OPEN, čím prejdete na položku 1 – Vyhľadávanie zariadení a polôh. Stlačte STOP/SET na spustenie; displej bliká rýchlo.
- Počkajte, kým sa dokončí rozpoznanie zariadení a displej zostane svietiť.
- Držaním OPEN posuňte bránu do požadovanej otvorenej polohy. CLOSE umožňuje polohu opraviť. Potvrďte držaním STOP/SET, kým sa objaví symbol zatvorenej polohy podľa obrázka; uvoľnite.
- Držaním CLOSE posuňte bránu do požadovaného úplného zatvorenia. OPEN umožňuje korekciu. Podržte STOP/SET 5 s; symbol pomaly bliká.
- Tlačidlom CLOSE prejdite na výstupný symbol a potvrďte STOP/SET. Stlačte OPEN: brána sa otvorí a zatvorí pri automatickom učení sily.
- Počkajte na dokončenie. Displej má zostať svietiť. Ak znovu bliká, odstráňte príčinu a učenie zopakujte.
Opakované učenie po zmene príslušenstva
Vstúpte do inštalačnej položky 1 podľa ponuky. Podržte STOP/SET približne 6 s; po rozpoznaní zariadení displej pomaly bliká, potom tlačidlo uvoľnite. Ak sa pomalé blikanie neobnoví, počkajte 15 s bez tlačidiel a postup zopakujte. Ukončite cez výstupný symbol a STOP/SET. Po zmene zopakujte skúšku bezpečnosti.
Zmena smeru otáčania pri obrátenej montáži
- Odpojte sieť aj zálohu. Podržte STOP/SET a obnovte napájanie.
- Po 3 s od zapnutia STOP/SET uvoľnite. Krátkym STOP/SET zvoľte smer: vnútorné svetlo LC svieti = obrátený smer; nesvieti = štandardný smer.
- Počkajte 3 s bez tlačidiel na potvrdenie a znovu vykonajte učenie polôh.
Učenie sily a prvá skúška pohybu
Učenie sily vykonáva automatický otvárací a zatvárací manéver so zvýšenou silou. Počas neho držte osoby a predmety mimo brány. Pri spustení cez SbS alebo rádio vnútorné svetlo počas učenia bliká; pri spustení tlačidlami dosky sa nerozsvieti. Po zmene polôh, rýchlosti, smeru alebo odľahčenia mechaniky sa musí sila naučiť znovu.
Pri prerušení polohovania STOP alebo PHOTO odstráňte príčinu a pokračujte OPEN / CLOSE. Prerušené učenie sily po odstránení príčiny obnovte pohybovým povelom.
Skúška pred uvedením do prevádzky
- Pri odblokovanom vozíku overte ručné otváranie aj zatváranie po celej dráhe: potrebná sila nesmie prekročiť 225 N (približne 23 kg sily, nie hmotnosti brány). Potom vozík znovu zaistite.
- Zopakujte elektrické otvorenie a zatvorenie; brána musí dosiahnuť uložené polohy bez viaznutia a deformovania konzol.
- Overte spomalenie pri koncových polohách, odľahčenie remeňa po zastavení, ručné odblokovanie a nové zaistenie.
- Prerušte každú fotobunku pri TX, pri RX a uprostred lúča; overte správnu bezpečnostnú reakciu. Vyskúšajte všetky STOP zariadenia.
- Technik musí zmerať nárazové sily a overiť bezpečnosť celej brány. Vyššou silou sa nesmie maskovať zlá mechanika. Po zmene sily vykonajte meranie znovu.
- Odovzdajte používateľovi pokyny na obsluhu, odblokovanie a údržbu. Prechádzajte len úplne otvorenou a stojacou bránou.

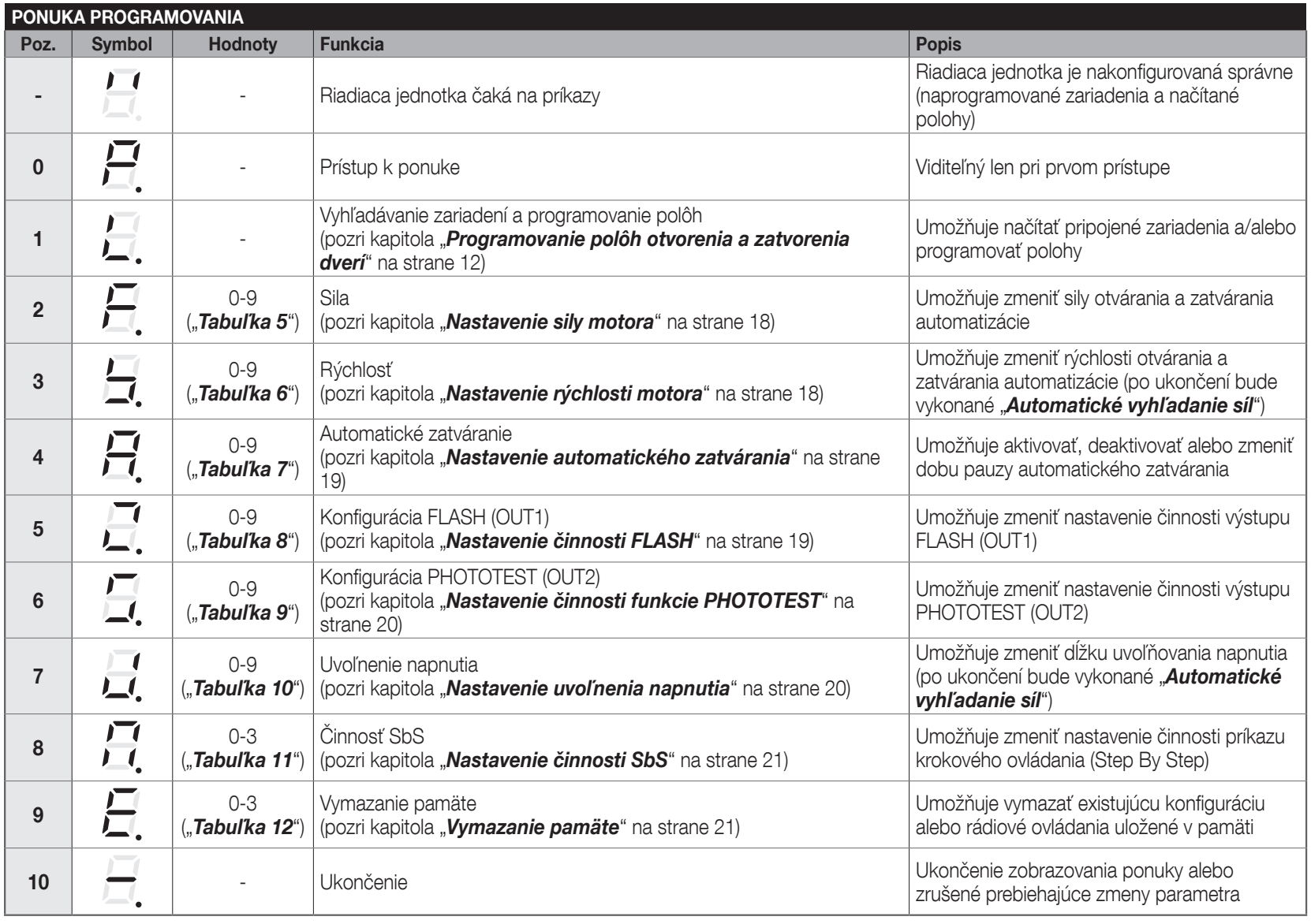

Programovanie SPA600 cez displej
Nastavujte pri stojacom motore. Tlačidlá OPEN / CLOSE prechádzajú ponuku alebo menia hodnotu; STOP/SET vyberá a potvrdzuje. Rozsvietená bodka rozlišuje položku ponuky od jej číselnej hodnoty. Číslo pozície nižšie označuje poradie položky, nie zobrazený symbol.
- Podržte STOP/SET približne 5 s, aby sa otvorila ponuka.
- Pomocou OPEN / CLOSE vyberte funkciu podľa symbolu na pôvodnom obrázku. Krátko stlačte STOP/SET; zobrazí sa aktuálna hodnota.
- OPEN / CLOSE zmení hodnotu. STOP/SET ju potvrdí a vráti do ponuky.
- Vyberte výstupný symbol vodorovnej čiarky a potvrďte STOP/SET. Ak zvolíte výstup pri zmene hodnoty, zmenu zrušíte.
Položka 1 slúži na učenie zariadení a polôh, položka 9 na vymazanie pamäte. Továrenské hodnoty sú zvýraznené tučne.
| Pozícia – parameter a účel | Hodnoty |
|---|---|
| 2 – Sila Rozsah regulačných stupňov, nie údaj v newtonoch. | 0 – minimum 1–4 – rastúce stupne 5 – továrenská hodnota 6–8 – rastúce stupne 9 – maximum |
| 3 – Rýchlosť Hodnoty sú otváranie / zatváranie v %. Po zmene nasleduje učenie sily. | 0 – 40 / 40 1 – 50 / 50 2 – 50 / 75 3 – 50 / 100 4 – 75 / 50 5 – 75 / 75 6 – 75 / 100 7 – 100 / 50 8 – 100 / 75 9 – 100 / 100 |
| 4 – Automatické zatváranie Pauza po otvorení pred automatickým zatvorením. | 0 – vypnuté 1 – 10 s 2 – 20 s 3 – 30 s 4 – 40 s 5 – 50 s 6 – 60 s 7 – 70 s 8 – 80 s 9 – 90 s |
| 5 – FLASH (OUT1) Funkcia musí zodpovedať skutočne pripojenej záťaži. Zámok/magnet iba vhodného elektromagnetického typu. | 0 – maják, 12 V DC; pre ELDC max. 200 mA 1 – stav brány: výstup aktívny počas pohybu 2 – elektrický zámok, impulz 3 s 3 – elektrická západka počas otvárania 4 – magnet aktívny pri zatvorenej bráne, pred otvorením uvoľnenie a oneskorenie 3 s 5 – osvetlenie počas pohybu a 1 minútu po ňom 6 – rádiový kanál 1 7 – rádiový kanál 2 8 – rádiový kanál 3 9 – rádiový kanál 4 Režimy 1–9: 24 V DC, max. 10 W. Ak je kanál 1–4 priradený výstupu, motor jeho pôvodný povel nevykoná. |
| 6 – PHOTOTEST (OUT2) Pri testovaní dodržte limit TX. Ak výstup preprogramujete, prestáva plniť funkciu testu fotobuniek. | 0 – PHOTOTEST, max. 15 mA 1 – stav brány: výstup aktívny počas pohybu 2 – elektrický zámok, impulz 3 s 3 – elektrická západka počas otvárania 4 – magnet aktívny pri zatvorenej bráne, pred otvorením uvoľnenie a oneskorenie 3 s 5 – osvetlenie počas pohybu a 1 minútu po ňom 6 – rádiový kanál 1 7 – rádiový kanál 2 8 – rádiový kanál 3 9 – rádiový kanál 4 Režimy 1–9: 24 V DC, max. 3 W. Po zvolení 0 znovu naučte zariadenia. Kanál priradený výstupu neovláda motor. |
| 7 – Odľahčenie mechaniky Krátky opačný pohyb uvoľní napätie po zastavení. Nejde o centimetre zdvihu. Po zmene treba učenie sily. | 0 – vypnuté 1 – minimum 2 – medzistupeň 3 – továrenská hodnota 4 – medzistupeň 5 – stredná hodnota 6–8 – vyššie medzistupne 9 – maximum |
| 8 – Krokový povel SbS Mení sekvenciu tlačidla a zodpovedajúceho rádiového povelu. | 0 – otvoriť → stop → zatvoriť → otvoriť 1 – otvoriť → stop → zatvoriť → stop 2 – spoločný vstup: pri otváraní povel nezatvára; po úplnom otvorení ďalší povel zatvára 3 – poloautomatické otvorenie, zatváranie počas držania povelu |
Silu nastavte len na hodnotu potrebnú pre správny pohyb. Vysoký stupeň nesmie kompenzovať trenie alebo zlú pružinu. Po nastavení overte ochranu proti prekážke a nárazové sily.
Diaľkové ovládače a párovanie
Prijímač je vstavaný. Kompatibilné ovládače MYGO4, ON2E a INTI2 sa párujú tlačidlom RADIO. Pamäť má 90 miest: v režime 1 jedno miesto na celý vysielač, v režime 2 jedno na tlačidlo.
Režim 1 – všetky tlačidlá
- Podržte RADIO, kým sa rozsvieti LED LR, potom uvoľnite.
- Do 10 s podržte na jednosmernom ovládači ktorékoľvek tlačidlo. Po troch dlhých bliknutiach LR uvoľnite tlačidlo.
- Ďalší vysielač môžete uložiť v nasledujúcich 10 s. Krátke RADIO ukončí prijímanie.
| Tlačidlo v režime 1 | Príkaz |
|---|---|
| 1 | Krokový povel SbS |
| 2 | Čiastočné otvorenie |
| 3 | Otvoriť |
| 4 | Zatvoriť |
Režim 2 – jedno tlačidlo
Stlačte a uvoľnite RADIO n-krát podľa čísla príkazu. LED LR zopakuje počet. Do 10 s uložte vybrané tlačidlo ovládača rovnako ako vyššie; pre ďalšie tlačidlo postup zopakujte.
| Počet stlačení RADIO | Príkaz |
|---|---|
| 1 | SbS |
| 2 | Čiastočné otvorenie 1 |
| 3 | Otvoriť |
| 4 | Zatvoriť |
| 5 | Osvetlenie – časovač |
| 6 | Osvetlenie – zapnúť/vypnúť |
LR blikne 1-krát pri už uloženom ovládači, 6-krát pri nekompatibilnom kódovaní a 8-krát pri plnej pamäti.
Pridanie ovládača pomocou existujúceho
Postup vykonajte v dosahu pohonu a len pri povolenom učení. Nový ovládač prevezme priradenie pôvodného.
- Na novom ovládači držte požadované tlačidlo najmenej 8 s a uvoľnite.
- Na pôvodnom ovládači trikrát pomaly stlačte a uvoľnite uložené tlačidlo.
- Na novom ovládači raz stlačte a uvoľnite rovnaké tlačidlo ako v prvom kroku.
Vymazanie rádiovej pamäte
Vymaže všetky uložené ovládače. Podržte RADIO aj po rozsvietení a následnom zhasnutí LED LR. Pri ďalšom blikaní uvoľnite presne pri treťom bliknutí. Úspech potvrdí päť dlhých bliknutí. Vymazanie rádia je samostatný úkon, odlišný od resetu riadenia.
Zamknutie alebo odomknutie rádiovej pamäte
- Odpojte sieť aj zálohu. Podržte RADIO a obnovte napájanie.
- Po 5 s LR dvakrát pomaly blikne. Uvoľnite RADIO.
- Do 5 s krátkymi stlačeniami RADIO vyberte: zhasnutá LR = odomknuté; svietiaca LR = zamknuté.
- Po 5 s od posledného stlačenia dve pomalé bliknutia potvrdia ukončenie.
Zamknutá pamäť bráni párovaniu, kopírovaniu aj vymazaniu rádia; nejde o mechanické zamknutie brány.
Vymazanie pamäte a obnovenie nastavení
V ponuke vyberte pozíciu 9 – Vymazanie pamäte. Zvolením hodnoty sa príslušné vymazanie spustí; nie je to len nezáväzný výber. Pred krokom určite, čo chcete zachovať.
| Hodnota | Čo sa vymaže |
|---|---|
| 0 | Vlastné parametre sa vrátia na továrenské; polohy a ovládače sa zachovajú. |
| 1 | Konfigurácia, naučené zariadenia a polohy; ovládače sa zachovajú. |
| 2 | Iba ovládače v rádiovej pamäti. |
| 3 | Celá pamäť vrátane konfigurácie, polôh a ovládačov. |
Po vymazaní konfigurácie alebo polôh znovu naučte bránu a vykonajte skúšku. Po vymazaní rádia znovu spárujte ovládače.
Diagnostika a odstránenie porúch
Displej signalizuje E1–E8. Zodpovedajúci počet krátkych bliknutí môže ukázať aj maják alebo vnútorné osvetlenie; séria sa zopakuje po 1 s pauze.
| Signalizácia | Príčina a ďalší krok |
|---|---|
| E1 / 1 bliknutie | Zatvorenie / poloha Učenie polôh nie je dokončené. Vykonajte učenie polôh. |
| E2 / 2 bliknutia | Fotobunky Odstráňte prekážku, skontrolujte vyrovnanie a zapojenie fotobuniek. Zásah pri prekážke je očakávaný. |
| E3 / 3 bliknutia | Obmedzenie sily Skontrolujte pohyb rukou, pružiny, prekážky a trenie. Nenastavujte automaticky vyššiu silu; overte mechaniku a bezpečnosť. |
| E4 / 4 bliknutia | STOP Skontrolujte bezpečnostné zariadenie STOP. |
| E5 / 5 bliknutí | Pamäť parametrov Počkajte najmenej 30 s a skúste povel. Ak chyba trvá, objednajte servis. |
| E6 / 6 bliknutí | Limit manévrov Počkajte niekoľko minút na ochladenie. Overte prevádzkové zaťaženie a odpor brány. |
| E7 / 7 bliknutí | Vnútorný elektrický obvod Odpojte všetky napájania na niekoľko sekúnd. Ak chyba pretrváva, servis skontroluje dosku a motorovú kabeláž. |
| E8 / 8 bliknutí | Trvalý povel Odstráňte trvalo aktívny povel, napríklad zopnuté tlačidlo alebo relé; skontrolujte SbS. |
| LED / prejav | Význam a kontrola |
|---|---|
| OK – 1 zelené bliknutie/s | Bežná prevádzka; dve rýchle zelené bliknutia označujú zmenu vstupu. |
| OK zhasnutá | Skontrolujte sieť a poistky. Pred výmenou poistky odstráňte príčinu poruchy. |
| STOP svieti / nesvieti | Svieti = STOP bez zásahu; nesvieti = skontrolujte STOP zariadenie. |
| Vnútorné osvetlenie bliká | Automatické učenie sily ešte nebolo dokončené; dokončite učenie. |
| Ovládač svieti, brána nereaguje | Overte párovanie, kódovanie a stav rádiovej pamäte. |
Pri poruche bezpečnostného zariadenia automatiku nepoužívajte bežným spôsobom. Bránu bezpečne odblokujte a objednajte opravu. Poistku nahrádzajte len zhodným typom a hodnotou; neopravujte ju premostením.
Záložná batéria PS124
PS124 sa vkladá do vyhradeného priestoru pohonu a pripája do určeného konektora podľa montážneho PDF. Pripojte ju až po dokončení mechaniky, zapojenia a programovania. Batéria je zdrojom napätia aj po odpojení siete: pred prácou odpojte sieť aj PS124. Počet pohybov pri výpadku závisí od stavu batérie, teploty a odporu brány.
Odblokovanie a ručné ovládanie
Odblokujte len stojacu bránu. Pri zlej pružine alebo nevyvážení môže uvoľnená brána nekontrolovane klesnúť; zabezpečte ju a privolajte technika. Ak je garáž prístupná iba cez túto bránu, treba vopred vyriešiť odblokovanie zvonka vhodné pre konkrétnu bránu.

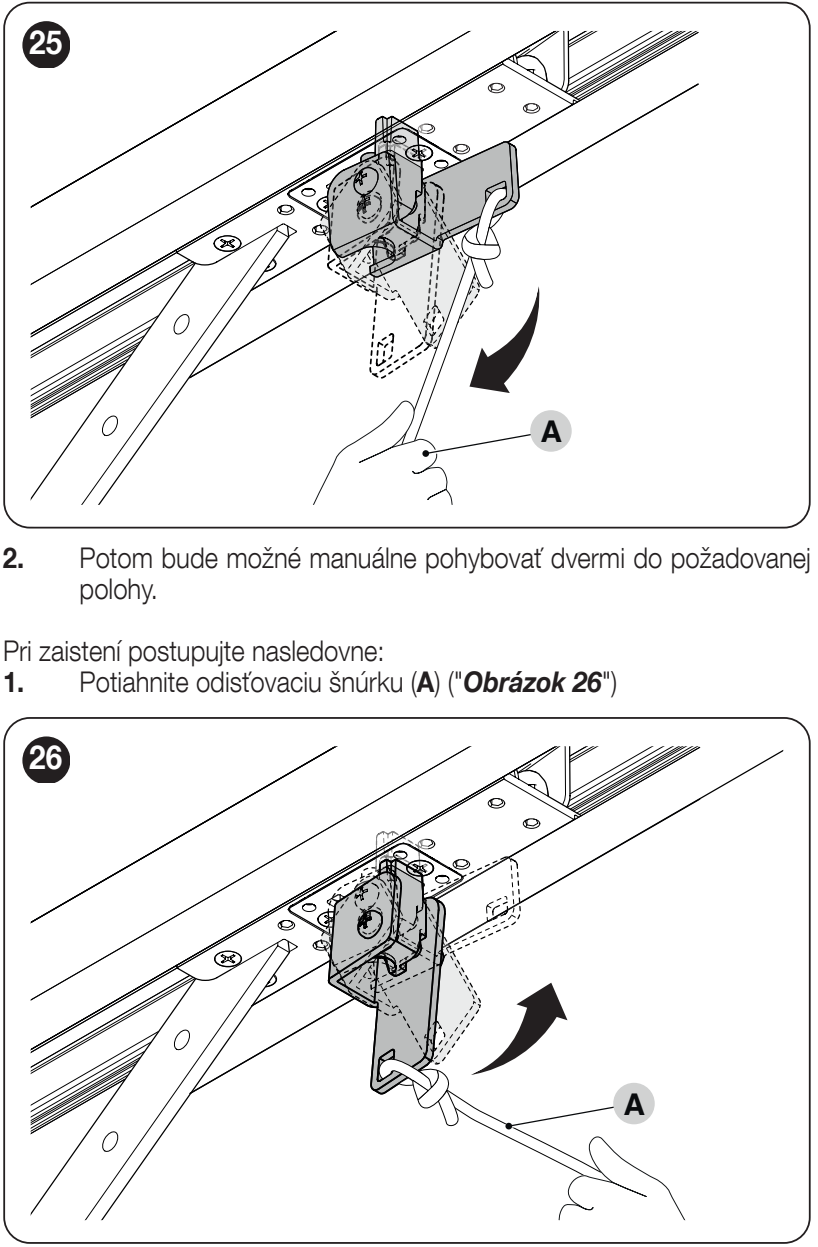

- Potiahnite odblokovaciu šnúru A. Vozík sa odpojí a bránu môžete bezpečne posúvať rukou.
- Pre nové zaistenie znova potiahnite šnúru A podľa druhého obrázka.
- Ručne posuňte bránu tak, aby sa dolná a horná časť vozíka zarovnali a zachytili. Pred elektrickým povelom overte zaistenie.
Údržba a bezpečná obsluha
Kontrolu naplánujte najneskôr každých 6 mesiacov alebo po 3 000 manévroch, podľa toho, čo nastane skôr. Pred údržbou odpojte všetky zdroje napájania. Skontrolujte koľajnicu, remeň, vozík, konzoly, koróziu, pružiny a vyváženie brány; opotrebované diely vymeňte. Po kontrole zopakujte skúšku bezpečnostných prvkov a síl.
Ovládače držte mimo dosahu detí. Do priestoru brány nevstupujte počas pohybu. Pri nezvyčajnom hluku, trhaní alebo zhoršení vyváženia prevádzku zastavte a použite servis. Elektroniku a akumulátory odovzdajte do príslušného zberu, nie do zmesového odpadu.
Technické parametre SPIDO600
| Parameter | Hodnota |
|---|---|
| Použitie | Elektromechanický pohon garážovej brány pre obytné priestory. |
| Riadiaca jednotka | Vstavaná SPA600 s displejom a PHOTOTEST. |
| Sieťové napájanie | 230 V AC ±10 %, 50/60 Hz; ochranný vodič. |
| Motor | 24 V DC; napájanie celej zostavy je zo siete 230 V AC. |
| Maximálna / minimálna sila | 600 / 300 N. |
| Menovitý / maximálny príkon | 150 / 350 W. |
| Maximálna rýchlosť | 0,20 m/s; skutočný chod závisí od nastavenia a zaťaženia. |
| Cyklov/deň | 40; rešpektujte aj ostatné prevádzkové limity. |
| Nepretržitý chod | Najviac 4 minúty. |
| Krytie / teplota | IP40; −20 až +55 °C. |

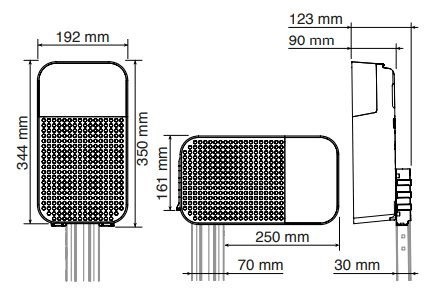

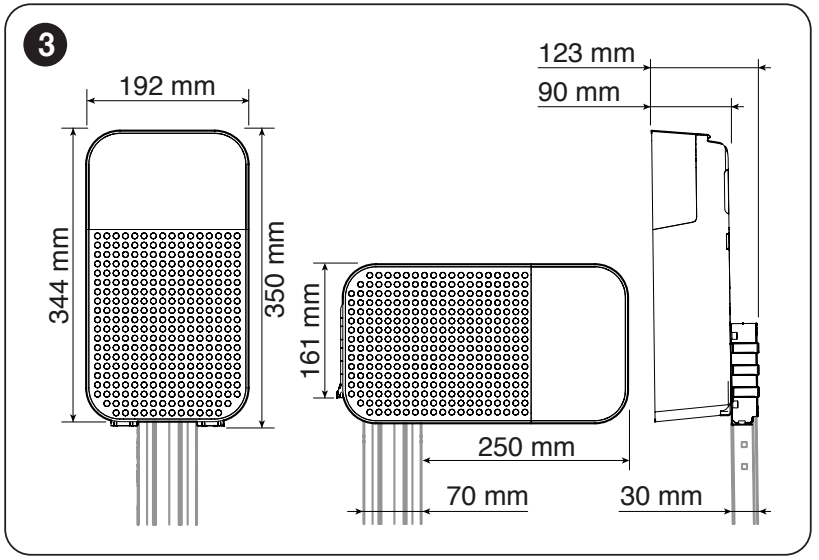

| Rozmery hlavy | 192 × 344 × 90 mm; montážne detaily na výkrese. |
| Hmotnosť motora | 3,8 kg; nie hmotnosť celej sady. |
| Pomocné príslušenstvo | 24 V DC, tolerancia −30 % / +50 %, spolu max. 100 mA; polarita a svorky. |
| Záloha | PS124 – voliteľná. |
| Osvetlenie | Vstavané LED. |
Programovanie SPIDO600 – video
Postup vo videu dopĺňa vyššie uvedené kroky; zapojenie vždy porovnajte so svorkami svojej dosky.
Obrázkový postup rýchlej montáže SPIDO600 (PDF). Úplné bezpečnostné a programovacie pokyny sú v montážnom manuáli nižšie.
Chcem tento tovar objednať, ako mám postupovať?
Vyberte si podľa toho, čo je pre vás pohodlné:
- objednať cez e-shop: použite tlačidlo kúpiť a vložte tovar do košíka internetového obchodu (tlačidlo kúpiť nájdete v tabuľke variantov tohto produktu tu).
- objednať telefonicky: zavolajte na 0948 59 98 57, objednávku môžete spraviť aj telefonicky
- objednať cez e-mail: objednajte na [email protected]
