CAIS Sada pre výrobu samonosnej posuvnej brány do 6,5m, KIT DEMO MZE 23 s pohonom NICE Robus RBS600, Zn
NOVINKA
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
skladom
1 316,89 € s DPH
| Hmotnosť |
|---|
| 134 kg |
Popis produktu CAIS Sada pre výrobu samonosnej posuvnej brány do 6,5m, KIT DEMO MZE 23 s pohonom NICE Robus RBS600, Zn
Sada komponentov KIT DEMO MZE 23 pre výrobu samonosnej posuvnej brány so šírkou prejazdu do 6,5m/625kg. Všetky komponenty sady sú pozinkované.
Novinka!
Aktuálne máme v ponuke pozinkovaný C-profil 95x86x5 v celkovej dĺžke 9 metrov (v kuse).
Takýto profil je k dispozícií iba na osobný odber v našej predajni v Novom Meste nad Váhom. Pre viac info nás neváhajte kontaktovať.

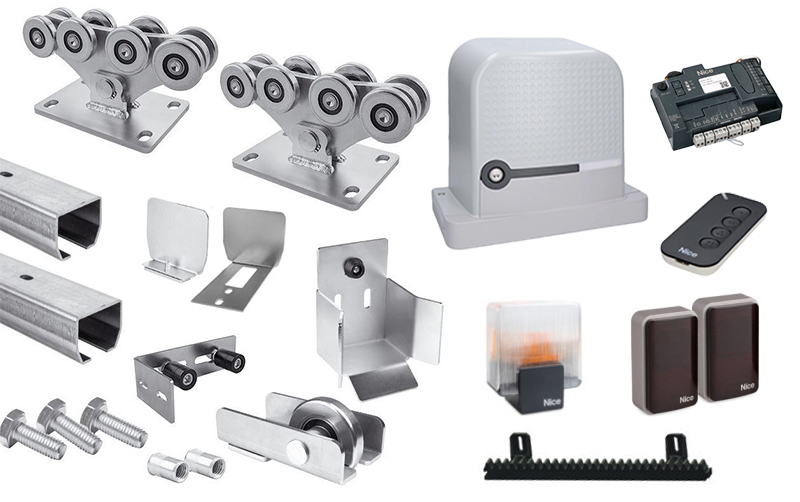

| Sada SADA-RBS600-CAIS-DEMO-MZE-23 obsahuje: | ||||
|---|---|---|---|---|
|
1 × | C-profil 95x86x5mm s dierami na priskrutkovanie, Zn, 6m | CAIS-STAGE-MZ-6 | |
|
Vodiaci C-profil priskrutkovaný na spodku brány, pomocou ktorého brána jazdí na vozíkoch ukotvených v betónovom základe. Pozinkovaná úprava.
|
Detail
|
|||
|
1 × | C-profil 95x86x5mm s dierami na priskrutkovanie, Zn, 3m | CAIS-STAGE-MZ-3 | |
|
Vodiaci C-profil priskrutkovaný na spodku brány, pomocou ktorého brána jazdí na vozíkoch ukotvených v betónovom základe. Pozinkovaná úprava.
|
Detail
|
|||
|
2 × | Vozík s 8 ložiskovými rolkami | CAIS-SPEED-ME | |
|
Vozík z pozinkovanej ocele s 8 kovovými kolieskami. |
Detail
|
|||
|
1 × | Spodný nájazd - pre C-profil 95x86x5 | CAIS-RUN-M | |
|
Spodný nájazd pre posuvnú bránu sa vsúva do C-profilu a uchycuje sa naň pomocou prítlačnej platničky. Nájazd nabehne do spodného dorazu pre odľahčenie brány pri zatvorení. |
Detail
|
|||
|
1 × | Spodný doraz pre C-profil 95x86x5 | CAIS-LAST-M | |
|
Dojazdová kapsa umiestnená na spodu dorážacieho stĺpiku. Odľahčuje tlakové a ťahové sily pôsobiace na vozíky pri zatvorení brány. |
Detail
|
|||
|
1 × | Krytka C-profilu 95x86x5 | CAIS-PILOT-MN | |
|
Krytka pre C-profil posuvnej brány sa inštaluje na začiatok, prípadne aj koniec vodiaceho C-profilu. Vsúva sa do C-profilu a uchycuje sa naň pomocou prítlačnej platničky. |
Detail
|
|||
|
1 × | Krytka C-profilu 95x86x5 s uchytením o nájazd | CAIS-PILOT-MR | |
|
Krytka CAIS PILOT MR pre C-profil posuvnej brány sa inštaluje na začiatok vodiaceho C-profilu. Krytka sa uchytáva na nájazd brány CAIS RUN M. |
Detail
|
|||
|
1 × | Vrchné vedenie s dvoma rolkami pre posuvné brány | CAIS-FRM2 | |
|
Vedenie brány pre vertikálnu stabilizáciu brány v priečnom smere. |
Detail
|
|||
|
6 m | Ozubený hrebeň s kovovou výstuhou | LZ-1-1 | |
|
Posuvná brána so staticky namontovaným ozubeným hrebeňom je pohybovaná ozubeným kolesom pohonu pomocou ozubnicového prevodu. |
Detail
|
|||
|
1 × | NICE MYGO4 - štvorkanálový diaľkový ovládač | NICE-MYGO4 | |
|
NICE MYGO4 - štvorkanálový diaľkový ovládač, plávajúci kód, 433,92Mhz |
Detail
|
|||
|
1 × | NICE EPMB - Era Photocell Medium - fotobunky so zapojením BlueBUS | NICE-EPMB | |
|
Bezpečnostné fotobunky sa inštalujú po stranách šírky prejazdu. Vytvárajú infračervený lúč, ktorý po prerušení napr. autom, alebo chodcom vyšle signál do pohonu, že má zastaviť pohyb brány, prípadne zamedziť jej otvorenie. |
Detail
|
|||
|
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražná lampa NICE LED flashing ELDC z nárazuvzdorného polykarbonátu so zabudovanou anténou pre väčší dosah diaľkového ovládača (až 150 m). |
Detail
|
|||
|
1 × | Samostatný pohon NICE Robus RBS600 | NICE-RBS600-A | |
|
Pohon NICE Robus RBS600 pre brány do váhy krídla 600 kg a dĺžky krídla 8m. Pohon obsahuje zabudovanú riadiacu jednotku NICE MCU1 s integrovaným prijímačom. |
Detail
|
|||
|
1 × | Montážny manuál k samonosnej sade CAIS |
Stiahnuť
|
|
|
Montážny manuál pre zdarnú inštaláciu s ilustračnými nákresmi zapojenia kabeláže, návodmi na programovanie a párovanie ovládačov. |
||||
|
|
1 × | Montážny manuál k pohonu NICE Robus RBS |
Stiahnuť
|
|
|
Montážny manuál pre zdarnú inštaláciu s ilustračnými nákresmi zapojenia kabeláže, návodmi na programovanie a párovanie ovládačov. |
||||
Sada skrutiek a nitovacích matíc na pripevnenie
Výhody a vlastnosti sady CAIS-DEMO-MZE-23
- Jednoduchá montáž vďaka domysleným detailom a rýchla inštalácia vďaka priskrutkovaniu C-profilu ku konštrukcii, keďže odpadá nutnosť privariť C-profil.
- Pripevňovacie skrutky a nitovacie matice v balení na uchytenie C-profilu ku konštrukcii cez diery v C-profile, ktoré sú každých aspoň 400mm.
- Žiarovo pozinkovaný C-profil 270g/m2 so sériovým číslom a 100% otestovaný s vozíkmi je presný ako keď strelí.
- Vysokokvalitné ložiská vozíkov. Stredy koliesok vozíkov vyvŕtané, nie laserovo vyrezané.
- Testované od -37°C do +50°C
- Nemecká oceľ. Japonské roboty. Vyrobené v Českej republike.

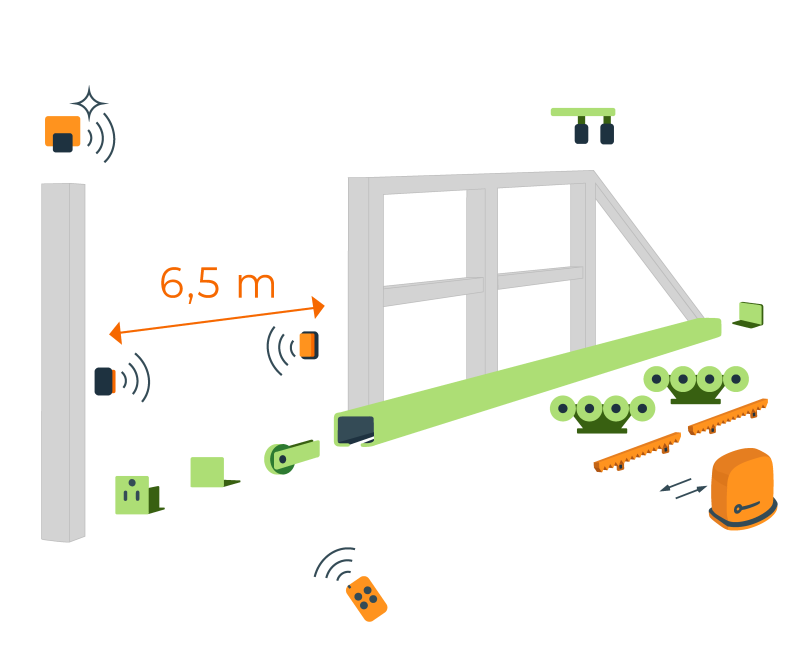

Ukážková vhodnosť použitia sady pre výrobu samonosnej posuvnej brány CAIS-DEMO-MZE-23
Sada je vhodná pre šírku prejazdu až 6,5 m a celkovú hmotnosť brány 625 kg. Na nasledovnom nákrese sú kóty pre ilustratívne šírky prejazdu aj s návrhom vhodných konštrukčných profilov. V tabuľke nižšie sú rozmery kót pre každú šírku prejazdu samonosnej posuvnej brány.
Priečny rez brány s vozíkmi a vedením
Originálny kód výrobcu: CAIS KIT DEMO MZE 23 1710073
