NICE Toona 7 TO7024 - samostatný pohon pre krídlové brány do krídla 7m/1700kg NICE Toona 7 TO7024 - samostatný pohon pre krídlové brány do krídla 7m/1700kg

Kód Váha Cena
Cena s DPH
Kúpiť
NICE-TO7024 15 kg 373,00 €
447,60 €
 ks

Popis produktu NICE Toona 7 TO7024 - samostatný pohon pre krídlové brány do krídla 7m/1700kg

Rýchla navigácia na tejto stránke:
Pohon obsahuje… Alternatívne pohony… Cenovo zvýhodnené sady…
Kompatibilné príslušenstvo… Manuál… Výber, limity, životnosť…
Montáž… Fotogaléria… Manuálne odblokovanie…
Technické vlastnosti… Spýtajte sa na čokoľvek…



Pohon NICE Toona 7 TO7024 je určený pre automatizáciu pre krídlové brány do dĺžky krídla 7 m a hmotnosti do 1700 kg. Pohon je nevratný, je vyhotovený z dvojdielneho tela z tlakovo liateho hliníku s polyesterovou povrchovou úpravou odolnou proti atmosférickým vplyvom. Všetky vnútorné pohyblivé časti sú z oceli, ľahkých zliatin a technopolymérov. Vodiaca matica je vyhotovená z bronzu pre zaistenie dobrej pevnosti a takisto tichého chodu. Rozbehový kondenzátor je umiestnený vo vnútri pohonu, aby bola montáž čo najjednoduchšia. Pohony sú rozmerovo spätne kompatibilné s predošlou radou Moby a Pluto talianskeho výrobcu NICE, všetky uchytávacie rozmery a priemery čapov sú rovnaké. Pohon má technológiu 24V, vďaka ktorej je vhodnejší pre situácie s frekventovanejším použitím, ako 230V verzia, ale naopak nie je vhodný do veterného prostredia, hlavne u nepriehľadných plných výplní brán.

Pohon má magnetický enkodér, vďaka ktorému riadiaca jednotka Moonclever MC824H pohonu vie, v akej časti dráhy sa pohon nachádza. Riadiaca jednotka MC824H je vybavená systémom BlueBus, ktorá dovoľuje jednoduché programovanie, automatické načítanie koncových pozíc, automatickú diagnostiku porúch, nastavenie dĺžky pauzy v režime automatického zatvárania, priechod pre peších, spomalenie pred koncovými polohami, dvojitý systém detekcie nárazu do prekážky, možnú núdzovú prevádzku pri použití záložného zdroja PS324, vstup pre všetky typy bezpečnostných líšt pohonu a veľa ďalších.

Pohony Toona sú momentálnou špičkou pre automatizáciu krídlových brán v privátnom aj priemyselnom prostredí. Celá rodina Toona je spoľahlivá a tichá. Detailné technické vlastnosti ». Manuál na stiahnutie ».

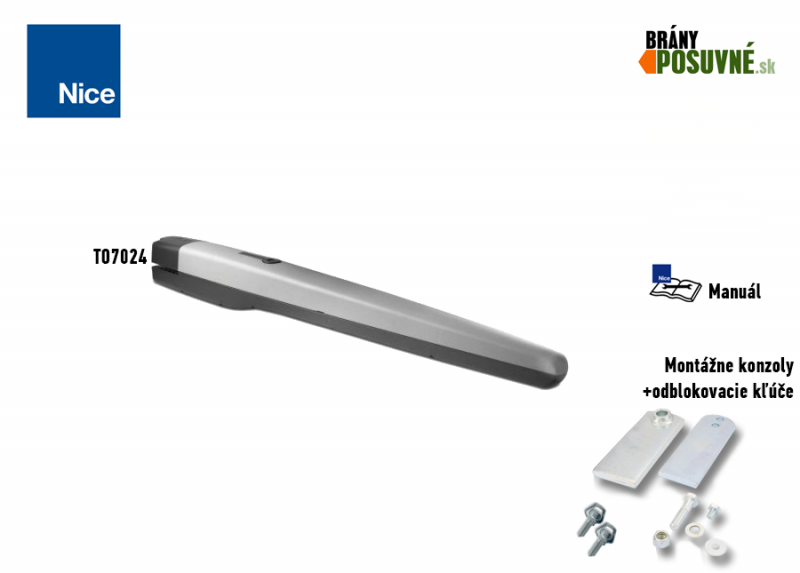

Pohon obsahuje:Kód
Pohon brány NICE Toona 7 TO7024 1 × Pohon NICE Toona 7 TO7024

TO7024

Elektromechanický pohon NICE Toona TO7024 s nosnosťou hmotnosti krídla brány do 1700 kg a dĺžkou krídla do 7m.

Mechanický doraz pohybu 2 × Vnútorný mechanický doraz otvárania PMD1641R01.4610

V prípade použitia nie je potrebné použitie externých zemných dorazov. Návod na nastavenie.

Odblokovací kľúč NICE 2 × Odblokovací kľúč CM-B

Pri výpadku prúdu slúži na odblokovanie pohonu, aby sa s bránou dalo manuálne pohybovať tlačením, alebo ťahaním.

Predná konzola na privarenie 1 × Predná konzola na priskrutkovanie

PMD1640R02.4610

Skrutkuje sa na pevnú časť krídla, pozor umiestňuje sa do inej výšky ako zadná konzola.

Čap prednej konzoly 1 × Čap prednej konzoly R8.5120 Podložka
V8X16.5102 Čap

Slúži na uchytenie prednej časti pohonu ku prednej konzole.

Zadná konzola na privarenie 1 × Zadná konzola na privarenie PMD1642.4610

Privára sa na montážnu skrutkovaciu platňu, alebo oceľový stĺpik. Pozor umiestňuje sa do inej výšky ako predná konzola.

Montážna platňa pod zadnú konzolu 1 × Montážna platňa pod zadnú konzolu PMD1639.4610

Privára sa na ňu zadná konzola. Montážna platňa sa následne uchytáva ku stĺpiku, alebo múru.

Čap zadnej konzoly 2 × Čap zadnej konzoly D12.5110 Matica
R12.5120 Podložka
V12X60.5102 Čap

Slúži na uchytenie zadnej časti pohonu ku zadnej konzole.

Montážny manuál k pohonu NICE Toona a MC824H 1 × Montážny manuál NICE Toona 7 TO7024 Stiahnuť

Montážny manuál pre zdarnú inštaláciu s ilustračnými nákresmi zapojenia kabeláže, návodmi na programovanie a párovanie ovládačov.

Dôležitá poznámka: Tento pohon je samostatný, tj. sám o sebe nebude fungovať. Máme ho tu v ponuke v e-shope zvlášť, aby ste si vedeli zostaviť automatizáciu presne podľa svojich predstáv na mieru. K pohonu musíte zakúpiť minimálne riadiacu centrálu (NICE Moonclever MC824H), prípadne ďalšie príslušenstvo. Pokiaľ nemáte presnú predstavu, ideálne je začať prehľadom našich cenovo zvýhodnených predzostavených sád.

(Je tento pohon pre mňa vhodný?)
Porovnajte s inými pohonmi:

« Slabší pohonAlternatívny pohonSilnejší pohon »

Pohon NICE Toona 5 TO5024

Pohon NICE Toona 5 TO5024
Dĺžka krídla: 5m.
Hmotnosť krídla: 500kg.
Systém BlueBUS.

Nie je.

Nie je.



Cenovo zvýhodnené sady obsahujúce pohon NICE Toona 7 TO7024:

Sada pre jednokrídlovú bránu »Sada pre dvojkrídlovú bránu »

Sada pohon NICE Toona TO7024

Pohon Toona do 1700kg/7m, riadiaca jednotka, ovládač, prijímač.
Detail a cena ».

Sada pohonu NICE Toona 7 TO7024

2 x pohon Toona do 1700kg/7m, riadiaca jednotka, ovládač, prijímač.
Detail a cena ».

Sada pre jednokrídlovú bránu s fotobunkami »Sada pre dvojkrídlovú bránu s fotobunkami »

Sada pohonu NICE Toona 7 TO7024

Pohon Toona do 1700kg/7m, riadiaca jednotka, ovládač, prijímač, fotobunky, maják.
Detail a cena ».

Sada pohon NICE Toona TO7024

2 x pohon Toona do 1700kg/7m, riadiaca jednotka, ovládač, prijímač, fotobunky, maják.
Detail a cena ».

Sada pre jednokrídlovú bránu s príslušenstvom »Sada pre dvojkrídlovú bránu s príslušenstvom »

Sada pohonu NICE Toona 7 TO7024

Pohon Toona do 1700kg/7m, riadiaca jednotka, ovládač, prijímač, fotobunky, maják.
Detail a cena ».

Sada pohon NICE Toona TO7024

2 x pohon Toona do 1700kg/7m, riadiaca jednotka, ovládač, prijímač, fotobunky, maják.
Detail a cena ».



Príslušenstvo kompatibilné s pohonom NICE Toona 7 TO7024

Ďalej doporučujeme dokúpiť k pohonu kompatibilné voliteľné príslušenstvo, alebo zvoliť niektorú už zostavenú cenovo zvýhodnenú sadu:

ČoPrečoTyp
Riadiaca centrála Jediná riadiaca centrála kompatibilná s pohonom NICE Toona TO7024. Podporuje technológiu BlueBUS, 24V a obsahuje zabudovanú riadiacu jednotku MCA1. - MoonClever (MC824H)
Maják Maják signalizuje pohyb brány blikaním - vhodné pri výjazdoch so slabým výhľadom. Ďalej má v sebe zabudovanú anténu - dlhší dosah ovládača. - Lucy (LUCYB)
- Moonlight (MLBT)
- Era Light (ELB)
Fotobunky Pri zatváraní zdetekujú prekážku a zastavia pohyb - brána nenarazí do auta ani žiadnych osôb. - MoonBUS (MOFB, MOFOB)
- Era Photocell (EPMB)
Vysielač

Pre diaľkové ovládanie brány.

- Era One (ON2E, ON4E)
- Era Flor (Flo2RE, Flo4RE)
- FloR (Flo2R-s, Flo4R-s)
- Era Inti (INTI2)

Prijímač Nutný pre diaľkové ovládanie brány.

- OXI
- SMXI
- FloX2R

Anténa Pre lepší dosah ovládača. - integrovaná v majáku LUCYBMLBT, ELB
- sólo anténa ABF, ABFKIT s montážnou konzolou
Klávesnica Ak by ste zabudli diaľkový ovládač, prípadne ak k Vám chodí veľa vozidiel, alebo osôb a nechcete každému dávať ovládač, alebo otvárať sólo. - MoonTouch (MOTX-R)
Kľúčový spínač Pre ovládanie brány pomocou dvojpolohového kľúčového spínača. Otočením do jednej strany bránu uvediete do pohybu, otočením do druhej strany bránu stopnete. - Moonkey (MOSE, MOSI, MOSEU, MOSIU, MOSU)
Elektrozámky Bezpečnostné elektrozámky sú synchronizované s pohonom cez riadiacu jednotku. Pri zadaní povelu pohonu sa najprv odblokuje elektrozámok, až potom sa začne brána otvárať a rovnako po zatvorení brány sa elektrozámok zablokuje. Sú nutné pri dĺžke krídla nad 3m. - horizontálny elektrozámok PLA11
- vertikálny elektrozámok PLA10
Záložný zdroj V prípade výpadku elektrickej energie môže byť pohon napájaný z priebežne dobíjaného záložného zdroja po dobu približne 10 manévrov. - batéria PS324



Manuál k pohonu NICE Toona 7 TO7024

Manuál k pohonu NICE Toona 7 TO7024 k stiahnutiu tu:
Manuál k pohonu NICE Toona 7 TO7024

Návod na spárovanie, vymazanie a zápis ovládaču do/z pamäte prijímača pohonu NICE

Výber pohonu – je pohon NICE Toona 7 TO7024 vhodný pre moju bránu?

Limit použitia pohonu NICE Toona TO7024

Limity pohonu NICE Toona 7 TO7024

Každá brána má svoju dĺžku krídla (a tým pádom páku) a váhu (a tým pádom silu tiaže páky) a každý pohon má svoje limity. Pohon NICE Toona TO7024 je použiteľný pre dĺžky krídiel a váh brán, ako vidno na obrázku vľavo. To znamená, že pohon je vhodný pre bránu od 1700kg/3m do 750kg/7m.

Životnosť pohonu NICE Toona 7 TO7024

V nasledovnej tabuľke spočítajte stresové indexy hmotnosti a dĺžky krídla a pripočítajte indexy ostatných vplyvov, pokiaľ sa vyskytujú. Následne z grafu vyčítate životnosť pohonu vyjadrenú v počte cyklov.

Príklad: Mám bránu o dĺžke prejazdu 10 m (2 krát krídlo 5m) a hmotnosti konštrukcie s výplňou jedného krídla 450kg. Spočítam index dĺžky krídla cca. 20 + index hmotnosti brány 10 + pre istotu dám index nižšej teploty 10, lebo máme tuhšie zimy, takže mi vyjde celkový index 40. Z grafu vyčítam, že životnosť pohonu je približne 120.000 cyklov. Čo pri počte manévrov 10 za deň vychádza na časovú životnosť približne 32 rokov.

Vlastnosti celej automatizácieIndexGraf životnosti

Váha jednoho krídla

Životnosť pohonu NICE Toona

Doporučovaný maximálny celkový index je do 60%. (Tj. 100.000 cyklov, čo pri bežnej prevádzke 25 cyklov/deň je 10 rokov)

Do 200 kg 0
200-300 kg 0
300-400 kg 0
400-500 kg 10
Viac ako 500 kg 20
Dĺžka krídla
2-3 m 0
3-4 m 0
4-5 m 10
5-6 m 20
6-7 m 30

Ostatné vplyvy (pokiaľ pravdepodobnosť ich výskytu je väčšia ako 10%)

Teplota prostredia nad 40°C, pod 0°C, alebo vlhkosť nad 80% 20
Plná výplň krídla 15
Veterná oblasť 15



Osadenie pohonu NICE Toona 7 TO7024

Typická (voliteľná) situácia zapojenia pohonu s príslušenstvom vyzerá nasledovne:

Situácia zapojenia pohonu NICE Toona

Zoznam príslušenstva

  1. Pohony NICE Toona
  2. Fotobunky
  3. Koncový doraz brány pri otváraní
  4. Fotobunky na stĺpiku
  1. Maják
  2. Kľúčový spínač
  3. Elektrozámok
  4. Riadiaca centrála

Kabeláž pohonu NICE Toona TO7024

1. Odkrytujte pohon2. Pretiahnite napájací kábel
Odkrytujte pohon NICE Toona Pretiahnite napájací kábel
3. Zapojte napájanie pohonu4. Schéma zapojenia napájania pohonu

Zapojenie napájania pohonu NICE Toona 7 TO7024

Ak chcete Vašu bránu otvárať smerom von, stačí, ak prehodíte kabeláž napájania pohonu, tj vymeníte plus za mínus.

Schéma zapojenia napájania pohonu NICE Toona 7 TO7024

Na opačnej strane v riadiacej jednotke zapojte kabeláž nasledovne:

NICE MC824H zapojenie pohonov



I. Montáž zadnej uchytávacej konzoly

Nákres otvárania pohonu NICE Toona smerom dnu Nákres otvárania pohonu NICE Toona smerom von
Nákres otvárania dnu Nákres otvárania von



Vypočítajte pozíciu zadnej konzoly pomocou Grafu, z ktorého vyčítate rozmery A a B a maximálny uhol otvorenia. Pozor, hodnoty A aj B musia byť podobné (ideálne rovnaké), aby sa pohon mohol pohybovať plynulo lineárne.

Graf inštalácie pohonu NICE Toona TO7024 Ilustračná ukážka výpočtu rozmerov montáže pohonu NICE Toona
Graf výpočtu Ukážka odčítania hodnôt z grafu



Postup výpočtu:

  1. Zmerajte vzdialenosť C z Nákresu
  2. Na Grafe spravte horizontálnu čiaru, ktorá pretína odmeranú hodnotu C
  3. Pretnutím tejto čiary s DIL (Doporučená Inštalačná Línia) zistíte maximálny uhol otvorenia
  4. Pokiaľ je priesek pod Úrovňou t, budete musieť upraviť hodnoty tak, aby ste priesek posunuli nad túto úroveň
  5. Pokiaľ je priesek nad Úrovňou t, je všetko v poriadku, ale pokiaľ je určený maximálny uhol otvorenia nevyhovujúci, bude potrebné upraviť hodnotu A a v nutnom prípade aj hodnotu B, aby boli podobné (ideálne rovnaké)

Predtým, ako uchytíte konzolu na stĺp, alebo múr, je potrebné ju skrátiť na požadovanú dĺžku odpovedajúcu rozmerom A a B a privariť na montážnu platňu.

Odrežte konzolu na požadovanú dĺžku Navarte skrátenú konzolu na montážnu platňu
1. Odrežte konzolu na požadovanú dĺžku 2. Navarte skrátenú konzolu na montážnu platňu



V dodávanom balení sa nachádza konzola dĺžky 150 mm, preto v prípade ak potrebujete dlhšiu konzolu na špeciálne situácie, alebo pokiaľ potrebujete bránu otvárať smerom von, doporučujeme konzolu nadvariť na dĺžku.

Pred samotným uchytením zadnej konzoly skontrolujte, či vychádza predná konzola na pevnú časť krídla brány, pretože medzi prednou a zadnou konzolou je výškový rozdiel, ako vidno na obrázku.



Rozdiel F=50mm.

Výškový rozdiel medzi prednou a zadnou konzolou

Pokiaľ všetko vyhovuje, uchyťte zadnú konzolu na stĺp, alebo múr pomocou skrutiek, hmoždín a podložiek.

II. Montáž prednej uchytávacej konzoly

Predná konzola musí byť osadená na krídlo vo vzdialenosti vzhľadom na hodnoty D a E, ktoré vyčítate z Tabuľky (hodnota D je fixná a to 1070 mm):

A 180 190 200 210 220 230 240 250 260 270 280
E 890 880 870 860 850 840 830 820 810 800 790



  1. Vypočítajte z Tabuľky hodnotu E
  2. Vypočítajte výšku podľa obrázku výšiek konzol (zobraziť obrázok)
  3. Pripevnite konzolu na krídlo (pokiaľ konzolu navárate, doporučujeme ju zatiaľ iba naheftovať)

III. Montáž pohonu brány na zadnú konzolu

Montáž pohonu NICE Toona na zadnú konzolu
  1. Pripevnite motor na konzolu rovnako ako na obrázku pomocou dodaného čapu zadnej konzoly, podložky a matice.
  2. Dotiahnite maticu na úplno a potom povolte o 1/10 obrátky, aby sa mohol pohon brány otáčať



IV. Montáž pohonu brány na prednú konzolu

Montáž pohonu NICE Toona na prednú konzolu
  1. Pripevnite pohon na konzolu rovnako ako na obrázku pomocou dodaného čapu a podložky.
  2. Dotiahnite čap na úplno



V. Nastavenie mechanického dorazu pohybu

V prípade použitia vnútorného mechanického dorazu pohybu, o ktorý pohon dorazí pri otváraní, nie je potrebné použitie externých zemných dorazov. Nastavenie prebieha nasledovne:

Nastavenie mechanického dorazu pohybu pohonu NICE Toona
  1. Odblokujte pohon podľa návodu na odblokovanie pohonu
  2. Ručne posuňte krídlo, pokiaľ neuvidíte mechanický doraz
  3. Povoľte skrutku mechanického dorazu
  4. Ručne posuňte krídlo do požadovanej otvorenej polohy
  5. Posuňte celý mechanický doraz ku čapu a dotiahnite skrutku podľa obrázku
  6. Ručne posuňte krídlo do požadovanej zatvorenej polohy
  7. Posuňte celý mechanický doraz ku čapu a dotiahnite skrutku podľa obrázku
  8. Zablokujte pohon



Fotogaléria pohonu NICE Toona

Ukážka montáže pohonu NICE Toona

Ukážka montáže

Ukážka montáže pohonu NICE Toona

Ukážka montáže

Ukážka montáže pohonu NICE Toona

Ukážka montáže

Ukážka montáže pohonu NICE Toona

Ukážka montáže

Ukážka montáže pohonu NICE Toona

Ukážka montáže

Odkrytovaný pohon NICE Toona

Odkrytovaný pohon

Porovnanie pohonov NICE Toona

Porovnanie pohonov Toona 4, 5, 7

Odblokovaný pohon NICE Toona

Odblokovaný pohon

Pohon NICE Toona zdola

Pohon zdola



Manuálne odblokovanie pohonu NICE Toona 7 TO7024

V prípade výpadku elektriny nebudete schopní bránu ovládať pomocou diaľkového ovládača. Preto je možné pohon odblokovať pomocou odblokovacieho kľúča a s bránou pohybovať manuálne:

  1. Odsuňte kryt odblokovacieho zámku
  2. Vsuňte odblokovací kľúč a otočte ním v smere hodinových ručičiek
  3. Vytiahnite odblokovaciu páku a s bránou môžte hýbať manuálne

Odblokovanie pohonu NICE Toona

Technické vlastnosti pohonu NICE Toona 7 TO7024

Model NICE Toona 7 TO7024
Typový popis Elektromechanický prevodový motor pre automatickú prevádzku posuvných brán v privátnom prostredí.
Sila 2700N
Nominálna sila 1400N
Rýchlosť 0,013 m/s
Nominálna rýchlosť 0,011 m/s
Limit cyklov idúcich po sebe 41 cyklov/hodinu
Dĺžka rotačného posunu 584 mm
Životnosť od 250.000 do 80.000 cyklov, v závislosti na hmotnosti a dĺžke krídla a takisto nastavení pohonu
Napájanie 24Vdc
Príkon
[Záťaž]
120W
[5A]
Nominálny príkon
[Nominálna záťaž]
60W
[2,5A]
Izolačná trieda F
Operačná teplota -20°C až +50°C
Ochranná trieda IP44
Rozmery 150×120×128 (š×d×v)
Hmotnosť 15kg

Chcem tento tovar objednať, ako mám postupovať?

Vyberte si podľa toho, čo je pre Vám pohodlné:

  1. objednať cez eshop: použite tlačítko kúpiť a vložte tovar do košíka internetového obchodu (tlačítko kúpiť nájdete v tabuľke variantov tohto produktu tu).
  2. objednať telefonicky: zavolajte na 0948 599 857, objednávku môžte spraviť aj telefonicky
  3. objednať cez email: objednajte na info@branyposuvne.sk
